Электрический многожильный кабель

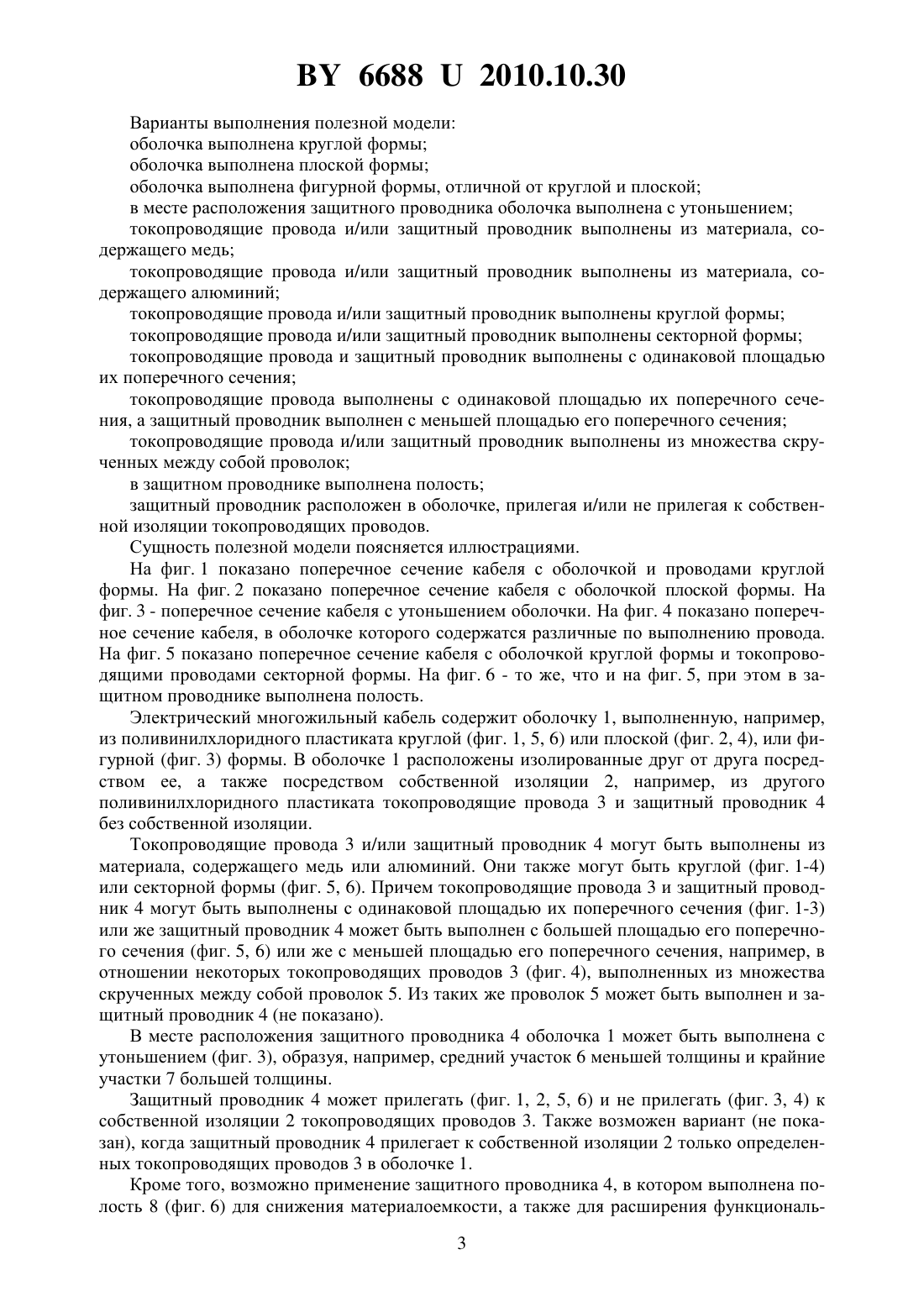

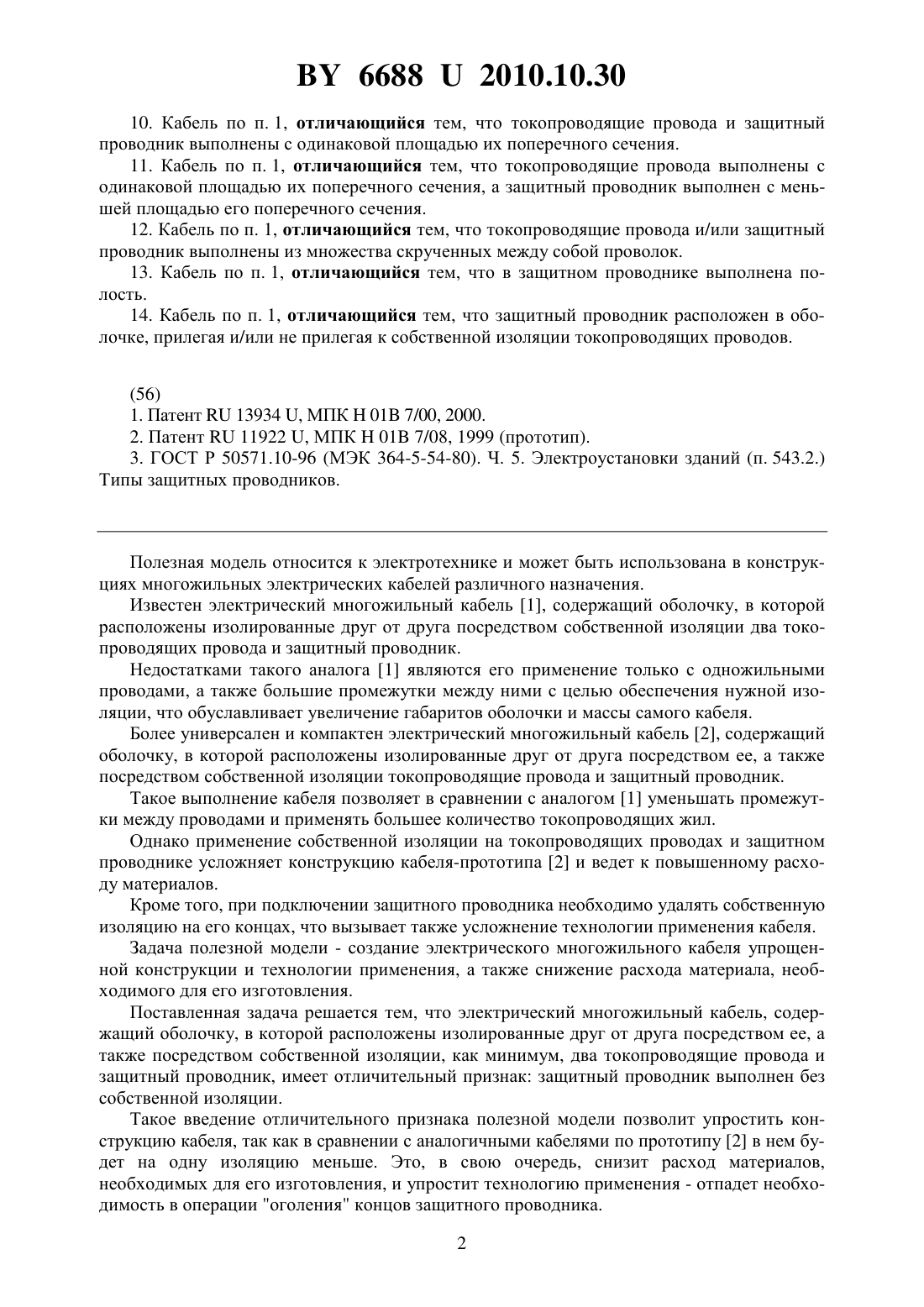

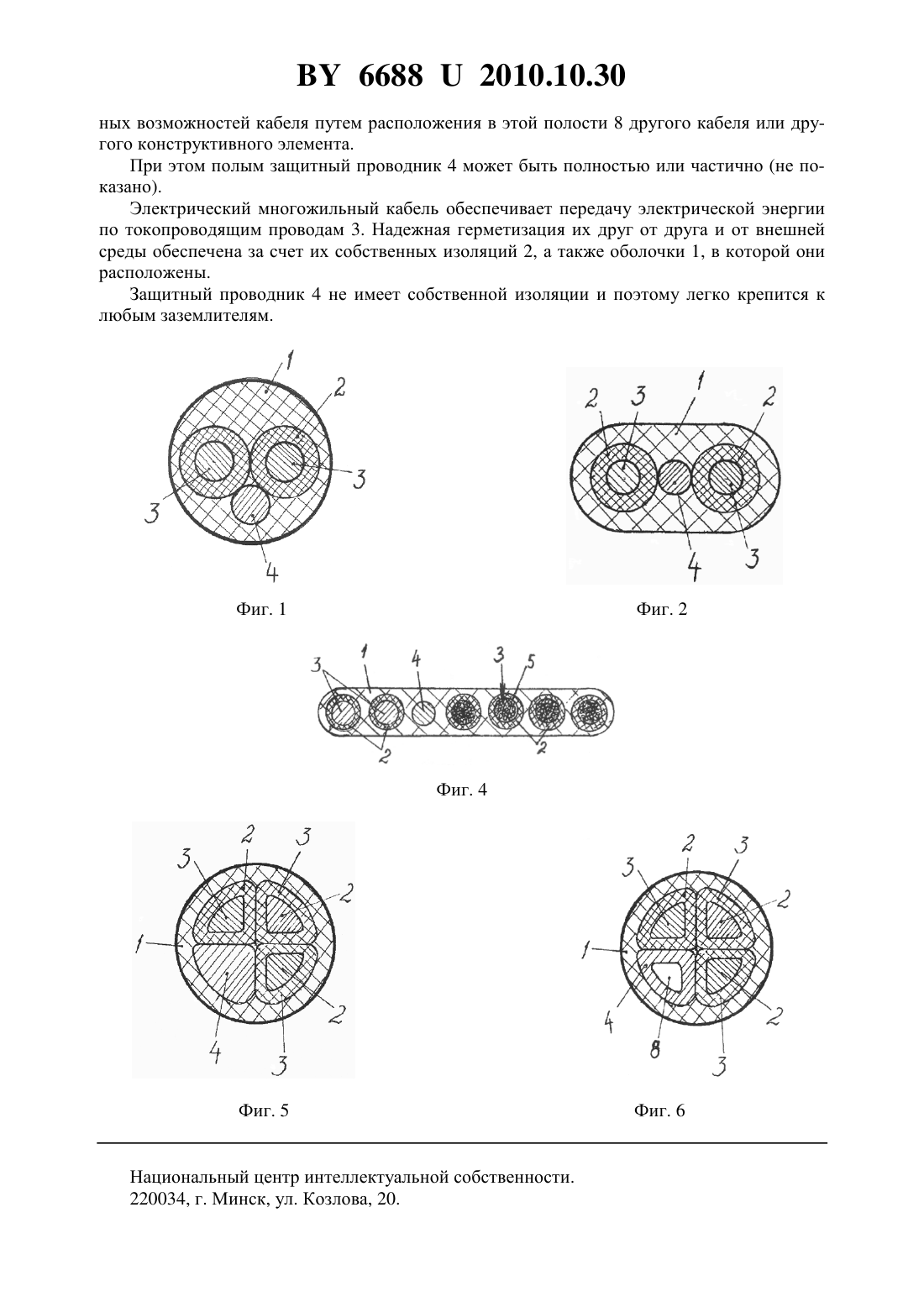

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Общество с ограниченной ответственностью Производственное объединение Энергокомплект(72) Авторы Подгайский Сергей Иванович Жилинский Люциан Вацлавович(73) Патентообладатель Общество с ограниченной ответственностью Производственное объединение Энергокомплект(57) 1. Электрический многожильный кабель, содержащий оболочку, в которой расположены изолированные друг от друга посредством ее, а также посредством собственной изоляции, как минимум, два токопроводящие провода и защитный проводник, отличающийся тем, что защитный проводник выполнен без собственной изоляции. 2. Кабель по п. 1, отличающийся тем, что оболочка выполнена круглой формы. 3. Кабель по п. 1, отличающийся тем, что оболочка выполнена плоской формы. 4. Кабель по п. 1, отличающийся тем, что оболочка выполнена фигурной формы, отличной от круглой и плоской. 5. Кабель по п. 4, отличающийся тем, что в месте расположения защитного проводника оболочка выполнена с утоньшением. 6. Кабель по п. 1, отличающийся тем, что токопроводящие провода и/или защитный проводник выполнены из материала, содержащего медь. 7. Кабель по п. 1, отличающийся тем, что токопроводящие провода и/или защитный проводник выполнены из материала, содержащего алюминий. 8. Кабель по п. 1, отличающийся тем, что токопроводящие провода и/или защитный проводник выполнены круглой формы. 9. Кабель по п. 1, отличающийся тем, что токопроводящие провода и/или защитный проводник выполнены секторной формы. 66882010.10.30 10. Кабель по п. 1, отличающийся тем, что токопроводящие провода и защитный проводник выполнены с одинаковой площадью их поперечного сечения. 11. Кабель по п. 1, отличающийся тем, что токопроводящие провода выполнены с одинаковой площадью их поперечного сечения, а защитный проводник выполнен с меньшей площадью его поперечного сечения. 12. Кабель по п. 1, отличающийся тем, что токопроводящие провода и/или защитный проводник выполнены из множества скрученных между собой проволок. 13. Кабель по п. 1, отличающийся тем, что в защитном проводнике выполнена полость. 14. Кабель по п. 1, отличающийся тем, что защитный проводник расположен в оболочке, прилегая и/или не прилегая к собственной изоляции токопроводящих проводов. Полезная модель относится к электротехнике и может быть использована в конструкциях многожильных электрических кабелей различного назначения. Известен электрический многожильный кабель 1, содержащий оболочку, в которой расположены изолированные друг от друга посредством собственной изоляции два токопроводящих провода и защитный проводник. Недостатками такого аналога 1 являются его применение только с одножильными проводами, а также большие промежутки между ними с целью обеспечения нужной изоляции, что обуславливает увеличение габаритов оболочки и массы самого кабеля. Более универсален и компактен электрический многожильный кабель 2, содержащий оболочку, в которой расположены изолированные друг от друга посредством ее, а также посредством собственной изоляции токопроводящие провода и защитный проводник. Такое выполнение кабеля позволяет в сравнении с аналогом 1 уменьшать промежутки между проводами и применять большее количество токопроводящих жил. Однако применение собственной изоляции на токопроводящих проводах и защитном проводнике усложняет конструкцию кабеля-прототипа 2 и ведет к повышенному расходу материалов. Кроме того, при подключении защитного проводника необходимо удалять собственную изоляцию на его концах, что вызывает также усложнение технологии применения кабеля. Задача полезной модели - создание электрического многожильного кабеля упрощенной конструкции и технологии применения, а также снижение расхода материала, необходимого для его изготовления. Поставленная задача решается тем, что электрический многожильный кабель, содержащий оболочку, в которой расположены изолированные друг от друга посредством ее, а также посредством собственной изоляции, как минимум, два токопроводящие провода и защитный проводник, имеет отличительный признак защитный проводник выполнен без собственной изоляции. Такое введение отличительного признака полезной модели позволит упростить конструкцию кабеля, так как в сравнении с аналогичными кабелями по прототипу 2 в нем будет на одну изоляцию меньше. Это, в свою очередь, снизит расход материалов,необходимых для его изготовления, и упростит технологию применения - отпадет необходимость в операции оголения концов защитного проводника. 2 66882010.10.30 Варианты выполнения полезной модели оболочка выполнена круглой формы оболочка выполнена плоской формы оболочка выполнена фигурной формы, отличной от круглой и плоской в месте расположения защитного проводника оболочка выполнена с утоньшением токопроводящие провода и/или защитный проводник выполнены из материала, содержащего медь токопроводящие провода и/или защитный проводник выполнены из материала, содержащего алюминий токопроводящие провода и/или защитный проводник выполнены круглой формы токопроводящие провода и/или защитный проводник выполнены секторной формы токопроводящие провода и защитный проводник выполнены с одинаковой площадью их поперечного сечения токопроводящие провода выполнены с одинаковой площадью их поперечного сечения, а защитный проводник выполнен с меньшей площадью его поперечного сечения токопроводящие провода и/или защитный проводник выполнены из множества скрученных между собой проволок в защитном проводнике выполнена полость защитный проводник расположен в оболочке, прилегая и/или не прилегая к собственной изоляции токопроводящих проводов. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показано поперечное сечение кабеля с оболочкой и проводами круглой формы. На фиг. 2 показано поперечное сечение кабеля с оболочкой плоской формы. На фиг. 3 - поперечное сечение кабеля с утоньшением оболочки. На фиг. 4 показано поперечное сечение кабеля, в оболочке которого содержатся различные по выполнению провода. На фиг. 5 показано поперечное сечение кабеля с оболочкой круглой формы и токопроводящими проводами секторной формы. На фиг. 6 - то же, что и на фиг. 5, при этом в защитном проводнике выполнена полость. Электрический многожильный кабель содержит оболочку 1, выполненную, например,из поливинилхлоридного пластиката круглой (фиг. 1, 5, 6) или плоской (фиг. 2, 4), или фигурной (фиг. 3) формы. В оболочке 1 расположены изолированные друг от друга посредством ее, а также посредством собственной изоляции 2, например, из другого поливинилхлоридного пластиката токопроводящие провода 3 и защитный проводник 4 без собственной изоляции. Токопроводящие провода 3 и/или защитный проводник 4 могут быть выполнены из материала, содержащего медь или алюминий. Они также могут быть круглой (фиг. 1-4) или секторной формы (фиг. 5, 6). Причем токопроводящие провода 3 и защитный проводник 4 могут быть выполнены с одинаковой площадью их поперечного сечения (фиг. 1-3) или же защитный проводник 4 может быть выполнен с большей площадью его поперечного сечения (фиг. 5, 6) или же с меньшей площадью его поперечного сечения, например, в отношении некоторых токопроводящих проводов 3 (фиг. 4), выполненных из множества скрученных между собой проволок 5. Из таких же проволок 5 может быть выполнен и защитный проводник 4 (не показано). В месте расположения защитного проводника 4 оболочка 1 может быть выполнена с утоньшением (фиг. 3), образуя, например, средний участок 6 меньшей толщины и крайние участки 7 большей толщины. Защитный проводник 4 может прилегать (фиг. 1, 2, 5, 6) и не прилегать (фиг. 3, 4) к собственной изоляции 2 токопроводящих проводов 3. Также возможен вариант (не показан), когда защитный проводник 4 прилегает к собственной изоляции 2 только определенных токопроводящих проводов 3 в оболочке 1. Кроме того, возможно применение защитного проводника 4, в котором выполнена полость 8 (фиг. 6) для снижения материалоемкости, а также для расширения функциональ 3 66882010.10.30 ных возможностей кабеля путем расположения в этой полости 8 другого кабеля или другого конструктивного элемента. При этом полым защитный проводник 4 может быть полностью или частично (не показано). Электрический многожильный кабель обеспечивает передачу электрической энергии по токопроводящим проводам 3. Надежная герметизация их друг от друга и от внешней среды обеспечена за счет их собственных изоляций 2, а также оболочки 1, в которой они расположены. Защитный проводник 4 не имеет собственной изоляции и поэтому легко крепится к любым заземлителям. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
