Шибер для изменения площади проходного сечения трубопровода

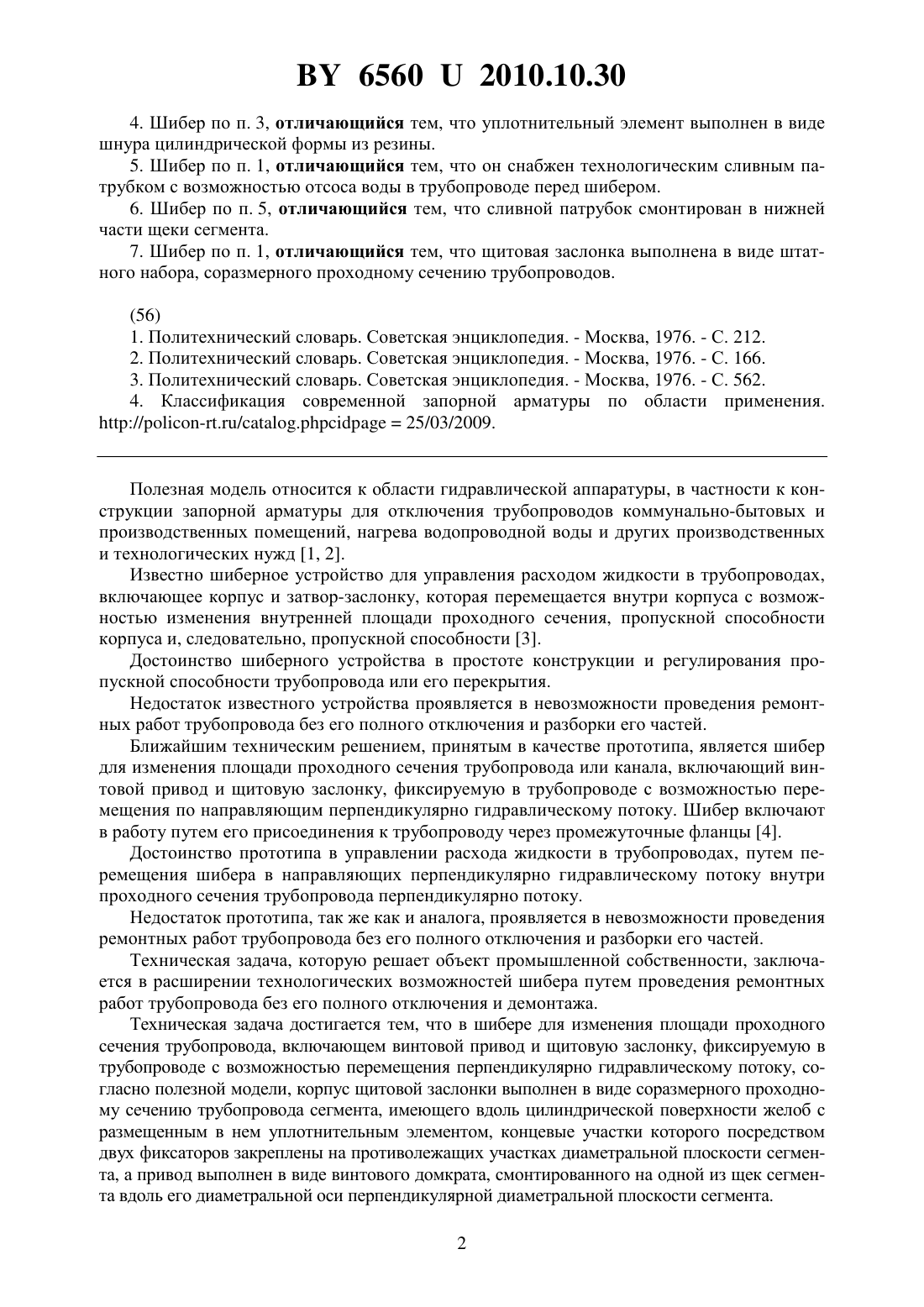

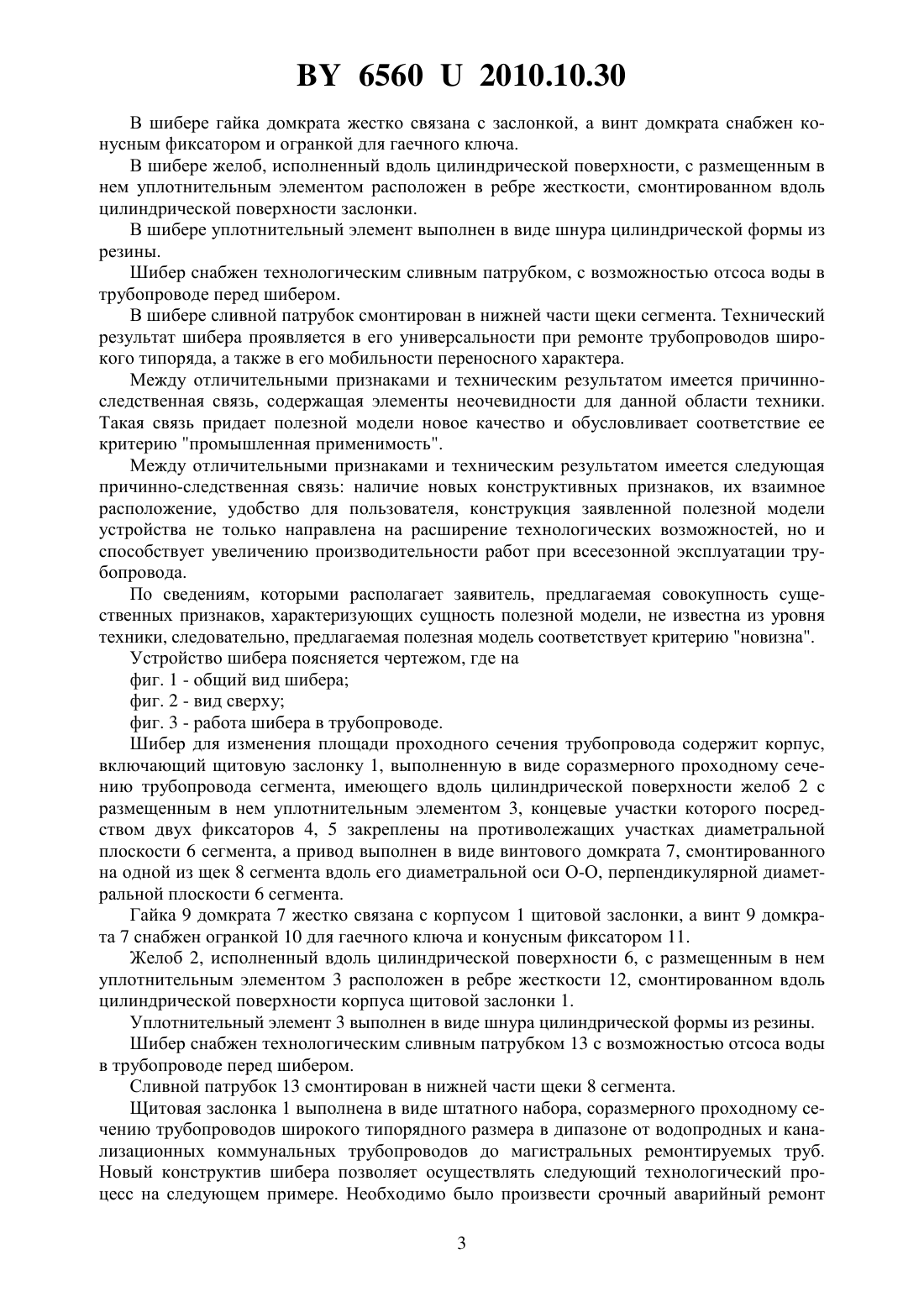

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШИБЕР ДЛЯ ИЗМЕНЕНИЯ ПЛОЩАДИ ПРОХОДНОГО СЕЧЕНИЯ ТРУБОПРОВОДА(71) Заявитель Лидское городское унитарное предприятие жилищно-коммунального хозяйства(72) Автор Алехнович Витольд Станиславович(73) Патентообладатель Лидское городское унитарное предприятие жилищно-коммунального хозяйства(57) 1. Шибер для изменения площади проходного сечения трубопровода, включающий привод и щитовую заслонку, фиксируемую в трубопроводе с возможностью перемещения перпендикулярно гидравлическому потоку, отличающийся тем, что корпус щитовой заслонки выполнен в виде соразмерного проходному сечению трубопровода сегмента, имеющего вдоль цилиндрической поверхности желоб с размещенным в нем уплотнительным элементом, концевые участки которого посредством двух фиксаторов закреплены на противолежащих участках диаметральной плоскости сегмента, а привод выполнен в виде винтового домкрата, смонтированного на одной из щек сегмента вдоль его диаметральной оси перпендикулярной диаметральной плоскости сегмента. 2. Шибер по п. 1, отличающийся тем, что гайка домкрата жестко связана с заслонкой,а винт домкрата снабжен конусным фиксатором и огранкой для гаечного ключа. 3. Шибер по п. 1, отличающийся тем, что желоб, исполненный вдоль цилиндрической поверхности, с размещенным в нем уплотнительным элементом расположен в ребре жесткости, смонтированном вдоль цилиндрической поверхности заслонки. 65602010.10.30 4. Шибер по п. 3, отличающийся тем, что уплотнительный элемент выполнен в виде шнура цилиндрической формы из резины. 5. Шибер по п. 1, отличающийся тем, что он снабжен технологическим сливным патрубком с возможностью отсоса воды в трубопроводе перед шибером. 6. Шибер по п. 5, отличающийся тем, что сливной патрубок смонтирован в нижней части щеки сегмента. 7. Шибер по п. 1, отличающийся тем, что щитовая заслонка выполнена в виде штатного набора, соразмерного проходному сечению трубопроводов.(56) 1. Политехнический словарь. Советская энциклопедия. - Москва, 1976. - С. 212. 2. Политехнический словарь. Советская энциклопедия. - Москва, 1976. - С. 166. 3. Политехнический словарь. Советская энциклопедия. - Москва, 1976. - С. 562. 4. Классификация современной запорной арматуры по области применения.//-./.25/03/2009. Полезная модель относится к области гидравлической аппаратуры, в частности к конструкции запорной арматуры для отключения трубопроводов коммунально-бытовых и производственных помещений, нагрева водопроводной воды и других производственных и технологических нужд 1, 2. Известно шиберное устройство для управления расходом жидкости в трубопроводах,включающее корпус и затвор-заслонку, которая перемещается внутри корпуса с возможностью изменения внутренней площади проходного сечения, пропускной способности корпуса и, следовательно, пропускной способности 3. Достоинство шиберного устройства в простоте конструкции и регулирования пропускной способности трубопровода или его перекрытия. Недостаток известного устройства проявляется в невозможности проведения ремонтных работ трубопровода без его полного отключения и разборки его частей. Ближайшим техническим решением, принятым в качестве прототипа, является шибер для изменения площади проходного сечения трубопровода или канала, включающий винтовой привод и щитовую заслонку, фиксируемую в трубопроводе с возможностью перемещения по направляющим перпендикулярно гидравлическому потоку. Шибер включают в работу путем его присоединения к трубопроводу через промежуточные фланцы 4. Достоинство прототипа в управлении расхода жидкости в трубопроводах, путем перемещения шибера в направляющих перпендикулярно гидравлическому потоку внутри проходного сечения трубопровода перпендикулярно потоку. Недостаток прототипа, так же как и аналога, проявляется в невозможности проведения ремонтных работ трубопровода без его полного отключения и разборки его частей. Техническая задача, которую решает объект промышленной собственности, заключается в расширении технологических возможностей шибера путем проведения ремонтных работ трубопровода без его полного отключения и демонтажа. Техническая задача достигается тем, что в шибере для изменения площади проходного сечения трубопровода, включающем винтовой привод и щитовую заслонку, фиксируемую в трубопроводе с возможностью перемещения перпендикулярно гидравлическому потоку, согласно полезной модели, корпус щитовой заслонки выполнен в виде соразмерного проходному сечению трубопровода сегмента, имеющего вдоль цилиндрической поверхности желоб с размещенным в нем уплотнительным элементом, концевые участки которого посредством двух фиксаторов закреплены на противолежащих участках диаметральной плоскости сегмента, а привод выполнен в виде винтового домкрата, смонтированного на одной из щек сегмента вдоль его диаметральной оси перпендикулярной диаметральной плоскости сегмента. 2 65602010.10.30 В шибере гайка домкрата жестко связана с заслонкой, а винт домкрата снабжен конусным фиксатором и огранкой для гаечного ключа. В шибере желоб, исполненный вдоль цилиндрической поверхности, с размещенным в нем уплотнительным элементом расположен в ребре жесткости, смонтированном вдоль цилиндрической поверхности заслонки. В шибере уплотнительный элемент выполнен в виде шнура цилиндрической формы из резины. Шибер снабжен технологическим сливным патрубком, с возможностью отсоса воды в трубопроводе перед шибером. В шибере сливной патрубок смонтирован в нижней части щеки сегмента. Технический результат шибера проявляется в его универсальности при ремонте трубопроводов широкого типоряда, а также в его мобильности переносного характера. Между отличительными признаками и техническим результатом имеется причинноследственная связь, содержащая элементы неочевидности для данной области техники. Такая связь придает полезной модели новое качество и обусловливает соответствие ее критерию промышленная применимость. Между отличительными признаками и техническим результатом имеется следующая причинно-следственная связь наличие новых конструктивных признаков, их взаимное расположение, удобство для пользователя, конструкция заявленной полезной модели устройства не только направлена на расширение технологических возможностей, но и способствует увеличению производительности работ при всесезонной эксплуатации трубопровода. По сведениям, которыми располагает заявитель, предлагаемая совокупность существенных признаков, характеризующих сущность полезной модели, не известна из уровня техники, следовательно, предлагаемая полезная модель соответствует критерию новизна. Устройство шибера поясняется чертежом, где на фиг. 1 - общий вид шибера фиг. 2 - вид сверху фиг. 3 - работа шибера в трубопроводе. Шибер для изменения площади проходного сечения трубопровода содержит корпус,включающий щитовую заслонку 1, выполненную в виде соразмерного проходному сечению трубопровода сегмента, имеющего вдоль цилиндрической поверхности желоб 2 с размещенным в нем уплотнительным элементом 3, концевые участки которого посредством двух фиксаторов 4, 5 закреплены на противолежащих участках диаметральной плоскости 6 сегмента, а привод выполнен в виде винтового домкрата 7, смонтированного на одной из щек 8 сегмента вдоль его диаметральной оси О-О, перпендикулярной диаметральной плоскости 6 сегмента. Гайка 9 домкрата 7 жестко связана с корпусом 1 щитовой заслонки, а винт 9 домкрата 7 снабжен огранкой 10 для гаечного ключа и конусным фиксатором 11. Желоб 2, исполненный вдоль цилиндрической поверхности 6, с размещенным в нем уплотнительным элементом 3 расположен в ребре жесткости 12, смонтированном вдоль цилиндрической поверхности корпуса щитовой заслонки 1. Уплотнительный элемент 3 выполнен в виде шнура цилиндрической формы из резины. Шибер снабжен технологическим сливным патрубком 13 с возможностью отсоса воды в трубопроводе перед шибером. Сливной патрубок 13 смонтирован в нижней части щеки 8 сегмента. Щитовая заслонка 1 выполнена в виде штатного набора, соразмерного проходному сечению трубопроводов широкого типорядного размера в дипазоне от водопродных и канализационных коммунальных трубопроводов до магистральных ремонтируемых труб. Новый конструктив шибера позволяет осуществлять следующий технологический процесс на следующем примере. Необходимо было произвести срочный аварийный ремонт 3 65602010.10.30 стального трубопровода 14 диаметром 200 мм вследствие наличия трещины в донной части трубы по фиг. 3 без полного отключения трубопровода 14 и без демонтажа ремонтируемого участка. Из штатного набора, соразмерного проходному сечению трубопроводов, выбираем шибер с щитовой заслонкой 1 соразмерной трубопроводу 14 диаметром 200 мм. После чего в верхней стенке трубопровода 14 автогеном или иным инструментом вырезаем технологическое окно 15 площадью размером более площади шибера из типоряда 200 мм. Шибер вводим в технологическое окно, ориентируем корпус заслонки 1 перпендикулярно потоку и с помощью домкрата 7, воздействуя гаечным ключом на огранку 10 посредством винта 7, распираем заслонку 1 шибера между донной и верхней частью трубопровода 14. При этом конусный фиксатор 11 жестко фиксирует в теле трубы вертикальную ось винта 7 домкрата. Силовое действие домкрата перемещает корпус заслонки 1 шибера и совмещает цилиндрическую поверхность заслонки 1 с размещенным на ней уплотнительным элементом 3,расположенным, например, в ребре жесткости 12 с соразмерной внутренней поверхностью трубопровода 14, гидравлически герметизируя элементом 3 рабочий участок и ремонтируемый участок трубопровода 14 друг относительно друга. При этом водяной поток перед шибером отводят сливным патрубком 13 от зоны ремонта, например зоны заварки трещины 16, по одному из вариантов размещения технологического сливного патрубка 13 или через нижнюю часть щеки 8 заслонки 1, и/или напрямую из зоны водяного потока. После ремонта трубопровода 14 путем заварки трещины 16 переносной шибер извлекают из трубопровода 14 и вваривают в трубопровод 14 технологическое окно 15. Шибер мобильно готов к переносу для ремонта следующего трубопровода. Использование шибера дает немалую экономическую выгоду народному хозяйству,позволяет упрощать и сокращать время аварийного ремонта водопроводной или канализационной сети коммунального хозяйства. Запорно-ремонтирующая арматура по полезной модели в отличие от известной запорной арматуры позволяет не только перекрывать поток, но и регулировать его мощность посредством автономной или совместной работы сливного патрубка. Типоряд запорнорегулирующей арматуры отлично подходит для любых трубопроводов, где предъявляются повышенные требования к культуре быстродействию выполнения аварийных ремонтов. Новая арматура обязательно повысит производительность и качество ремонта трубопроводов любого предприятия. К преимуществам нового шибера можно отнести его невысокую стоимость, долговечность универсальность и высочайшее качество изготовления. Кроме того, шибер может использоваться как в промышленных, так и в обычных коммунальных трубопроводах, что делает его универсальным и экономичным. Промышленное освоение шибера предполагается на территории Беларуси и стран СНГ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
