Композиционный фильтрующий элемент

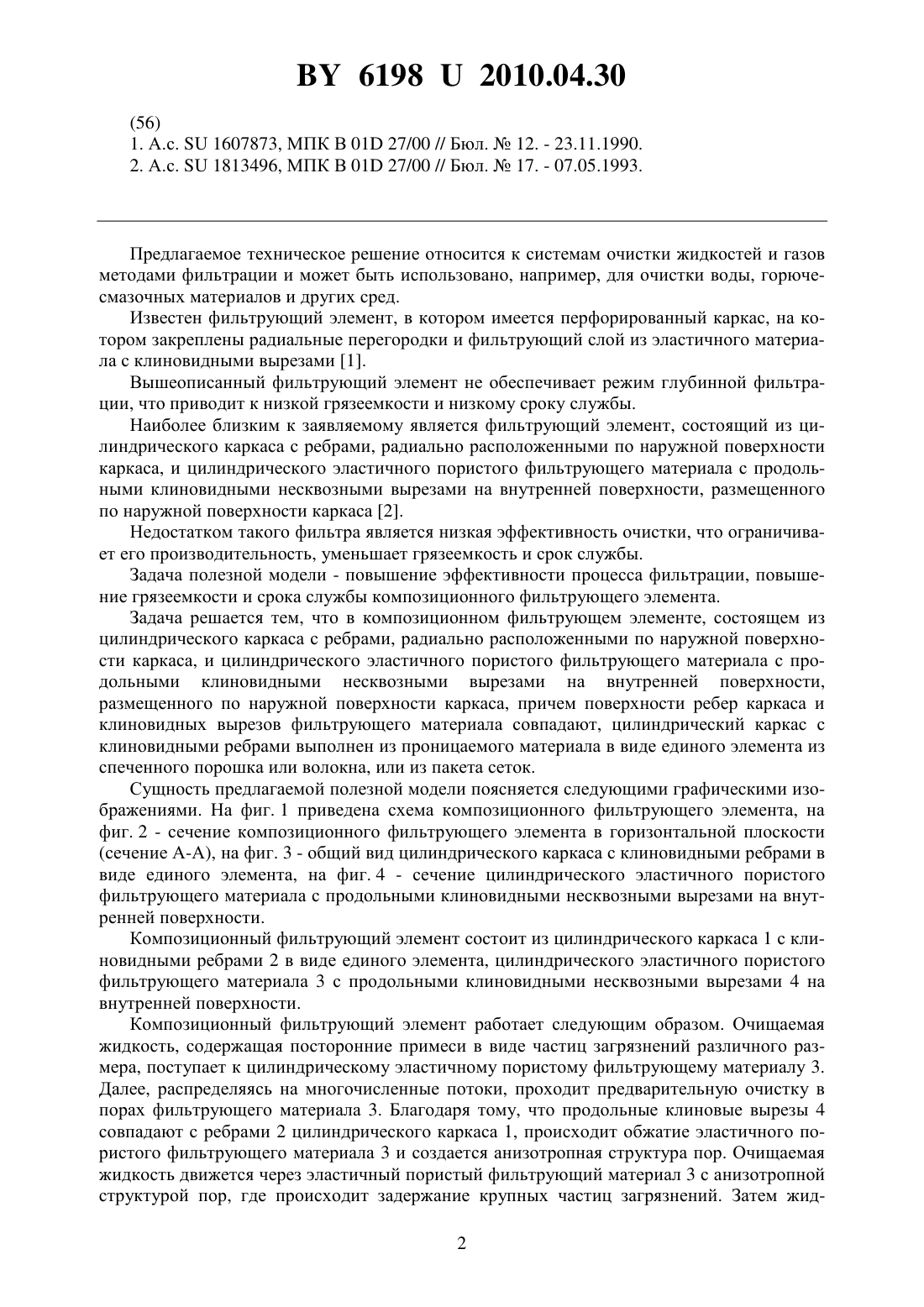

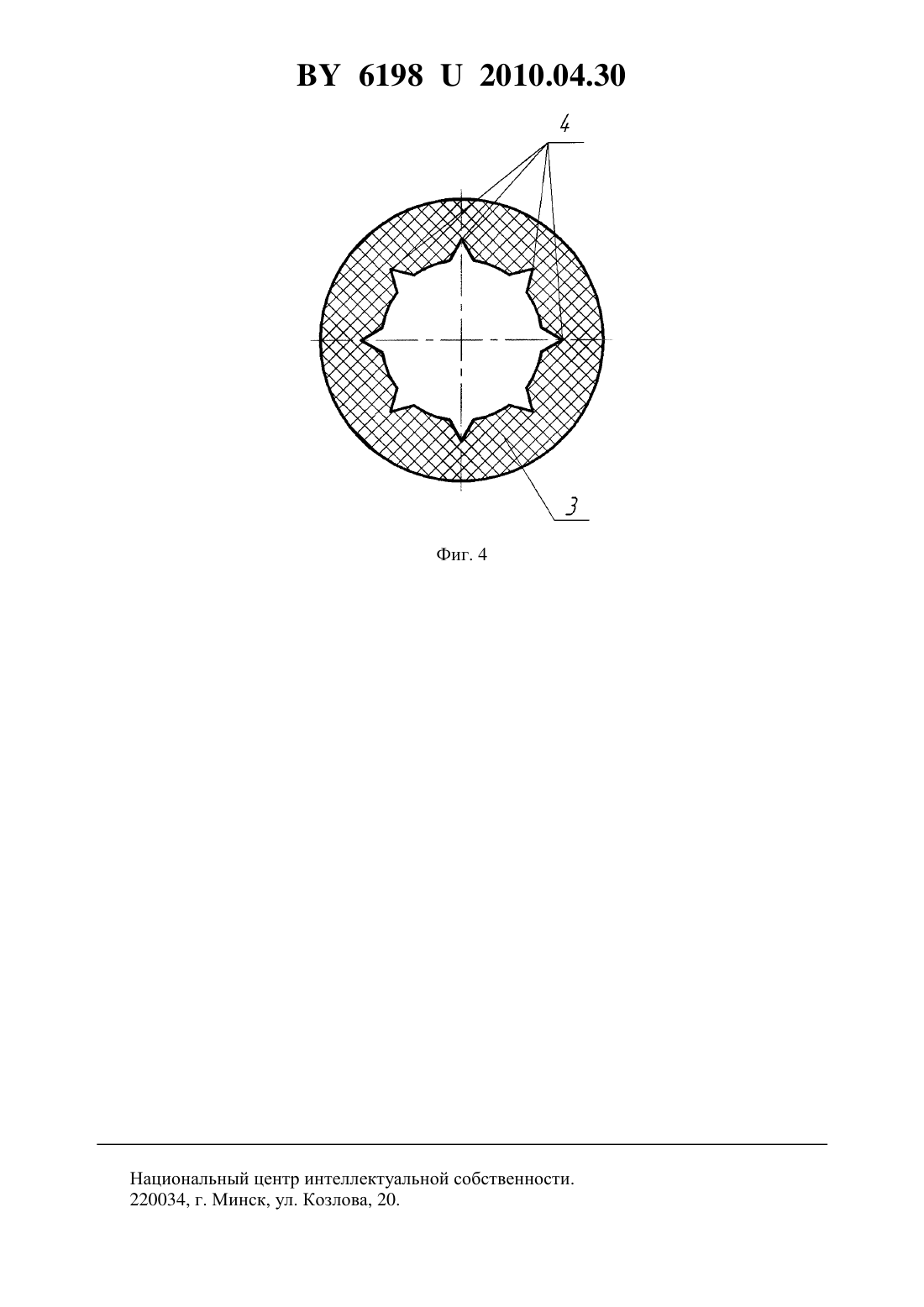

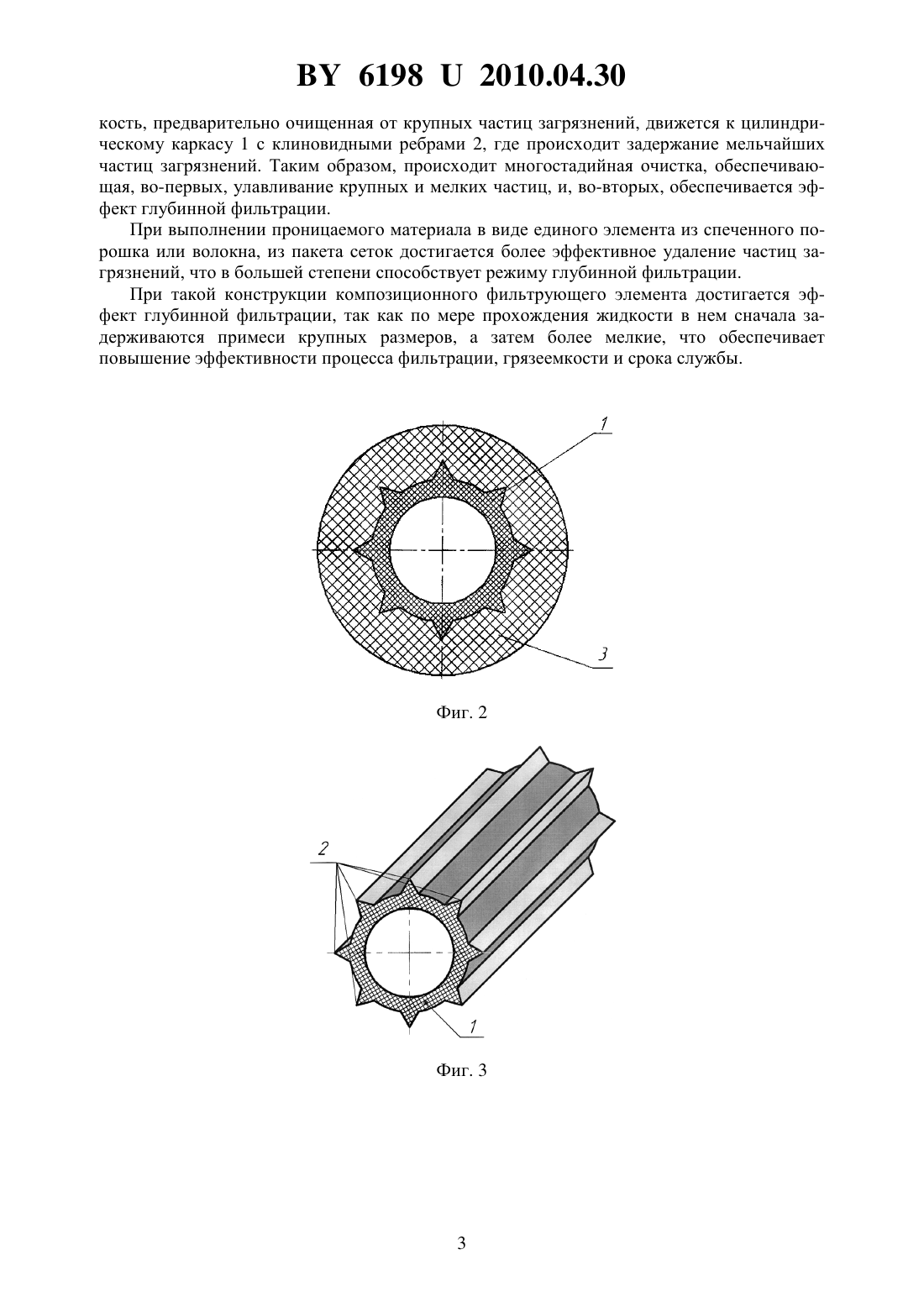

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Капцевич Вячеслав Михайлович Кусин Руслан Анатольевич Кривальцевич Дмитрий Иосифович Корнеева Валерия Константиновна Лопух Дмитрий Геннадиевич Чугаев Павел Сергеевич Петрикевич Михаил Евгеньевич Закревский Игорь Владимирович Кузнецов Алексей Георгиевич Коркишко Валерий Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Композиционный фильтрующий элемент, состоящий из цилиндрического каркаса с ребрами, радиально расположенными по наружной поверхности каркаса, и цилиндрического эластичного пористого фильтрующего материала с продольными клиновидными несквозными вырезами на внутренней поверхности, размещенного по наружной поверхности каркаса, причем поверхности ребер каркаса и клиновидных вырезов фильтрующего материала совпадают, отличающийся тем, что цилиндрический каркас с клиновидными ребрами выполнен из проницаемого материала в виде единого элемента из спеченного порошка или волокна, или из пакета сеток. Предлагаемое техническое решение относится к системам очистки жидкостей и газов методами фильтрации и может быть использовано, например, для очистки воды, горючесмазочных материалов и других сред. Известен фильтрующий элемент, в котором имеется перфорированный каркас, на котором закреплены радиальные перегородки и фильтрующий слой из эластичного материала с клиновидными вырезами 1. Вышеописанный фильтрующий элемент не обеспечивает режим глубинной фильтрации, что приводит к низкой грязеемкости и низкому сроку службы. Наиболее близким к заявляемому является фильтрующий элемент, состоящий из цилиндрического каркаса с ребрами, радиально расположенными по наружной поверхности каркаса, и цилиндрического эластичного пористого фильтрующего материала с продольными клиновидными несквозными вырезами на внутренней поверхности, размещенного по наружной поверхности каркаса 2. Недостатком такого фильтра является низкая эффективность очистки, что ограничивает его производительность, уменьшает грязеемкость и срок службы. Задача полезной модели - повышение эффективности процесса фильтрации, повышение грязеемкости и срока службы композиционного фильтрующего элемента. Задача решается тем, что в композиционном фильтрующем элементе, состоящем из цилиндрического каркаса с ребрами, радиально расположенными по наружной поверхности каркаса, и цилиндрического эластичного пористого фильтрующего материала с продольными клиновидными несквозными вырезами на внутренней поверхности,размещенного по наружной поверхности каркаса, причем поверхности ребер каркаса и клиновидных вырезов фильтрующего материала совпадают, цилиндрический каркас с клиновидными ребрами выполнен из проницаемого материала в виде единого элемента из спеченного порошка или волокна, или из пакета сеток. Сущность предлагаемой полезной модели поясняется следующими графическими изображениями. На фиг. 1 приведена схема композиционного фильтрующего элемента, на фиг. 2 - сечение композиционного фильтрующего элемента в горизонтальной плоскости(сечение А-А), на фиг. 3 - общий вид цилиндрического каркаса с клиновидными ребрами в виде единого элемента, на фиг. 4 - сечение цилиндрического эластичного пористого фильтрующего материала с продольными клиновидными несквозными вырезами на внутренней поверхности. Композиционный фильтрующий элемент состоит из цилиндрического каркаса 1 с клиновидными ребрами 2 в виде единого элемента, цилиндрического эластичного пористого фильтрующего материала 3 с продольными клиновидными несквозными вырезами 4 на внутренней поверхности. Композиционный фильтрующий элемент работает следующим образом. Очищаемая жидкость, содержащая посторонние примеси в виде частиц загрязнений различного размера, поступает к цилиндрическому эластичному пористому фильтрующему материалу 3. Далее, распределяясь на многочисленные потоки, проходит предварительную очистку в порах фильтрующего материала 3. Благодаря тому, что продольные клиновые вырезы 4 совпадают с ребрами 2 цилиндрического каркаса 1, происходит обжатие эластичного пористого фильтрующего материала 3 и создается анизотропная структура пор. Очищаемая жидкость движется через эластичный пористый фильтрующий материал 3 с анизотропной структурой пор, где происходит задержание крупных частиц загрязнений. Затем жид 2 61982010.04.30 кость, предварительно очищенная от крупных частиц загрязнений, движется к цилиндрическому каркасу 1 с клиновидными ребрами 2, где происходит задержание мельчайших частиц загрязнений. Таким образом, происходит многостадийная очистка, обеспечивающая, во-первых, улавливание крупных и мелких частиц, и, во-вторых, обеспечивается эффект глубинной фильтрации. При выполнении проницаемого материала в виде единого элемента из спеченного порошка или волокна, из пакета сеток достигается более эффективное удаление частиц загрязнений, что в большей степени способствует режиму глубинной фильтрации. При такой конструкции композиционного фильтрующего элемента достигается эффект глубинной фильтрации, так как по мере прохождения жидкости в нем сначала задерживаются примеси крупных размеров, а затем более мелкие, что обеспечивает повышение эффективности процесса фильтрации, грязеемкости и срока службы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
