Сосуд для приготовления пищи

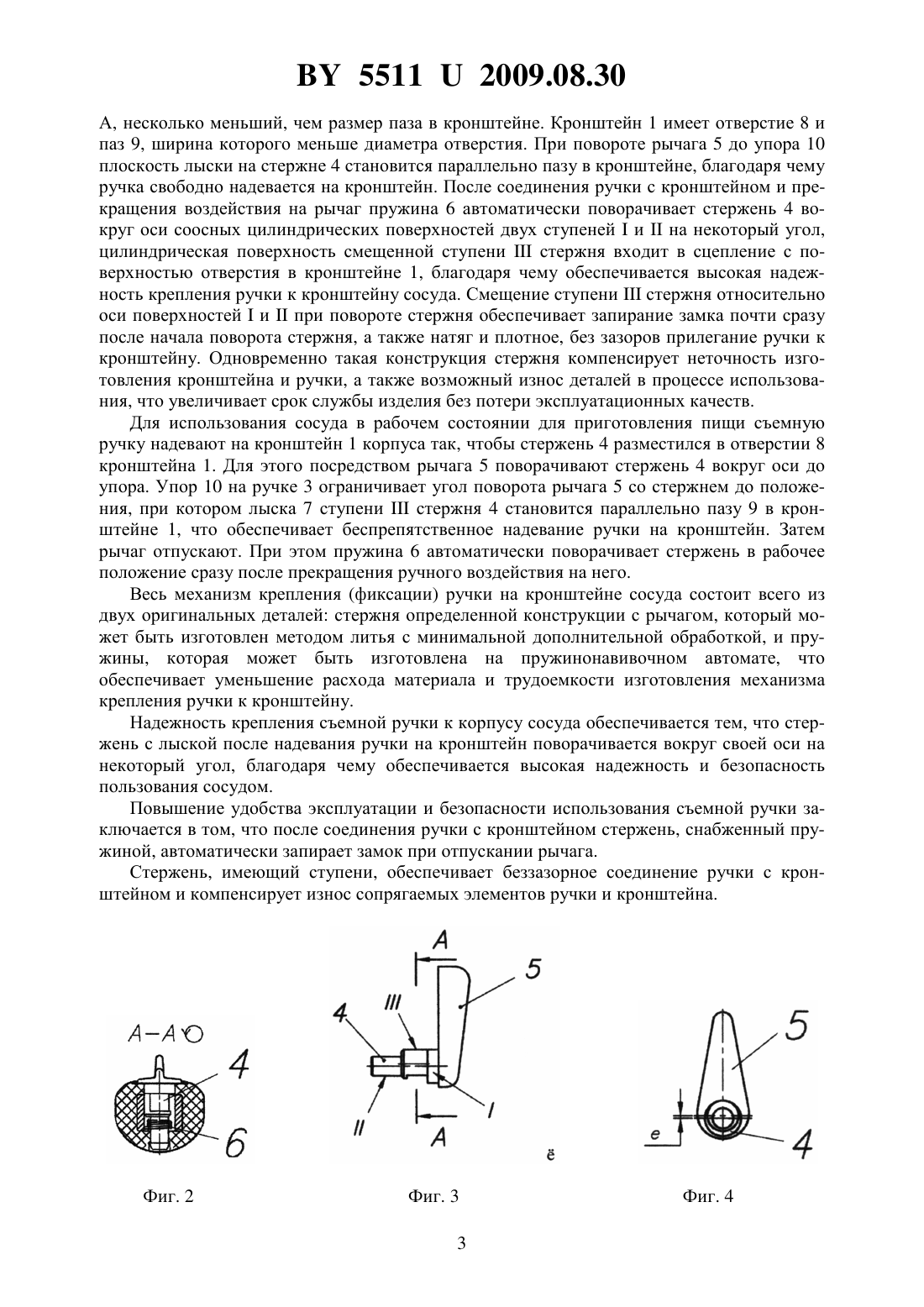

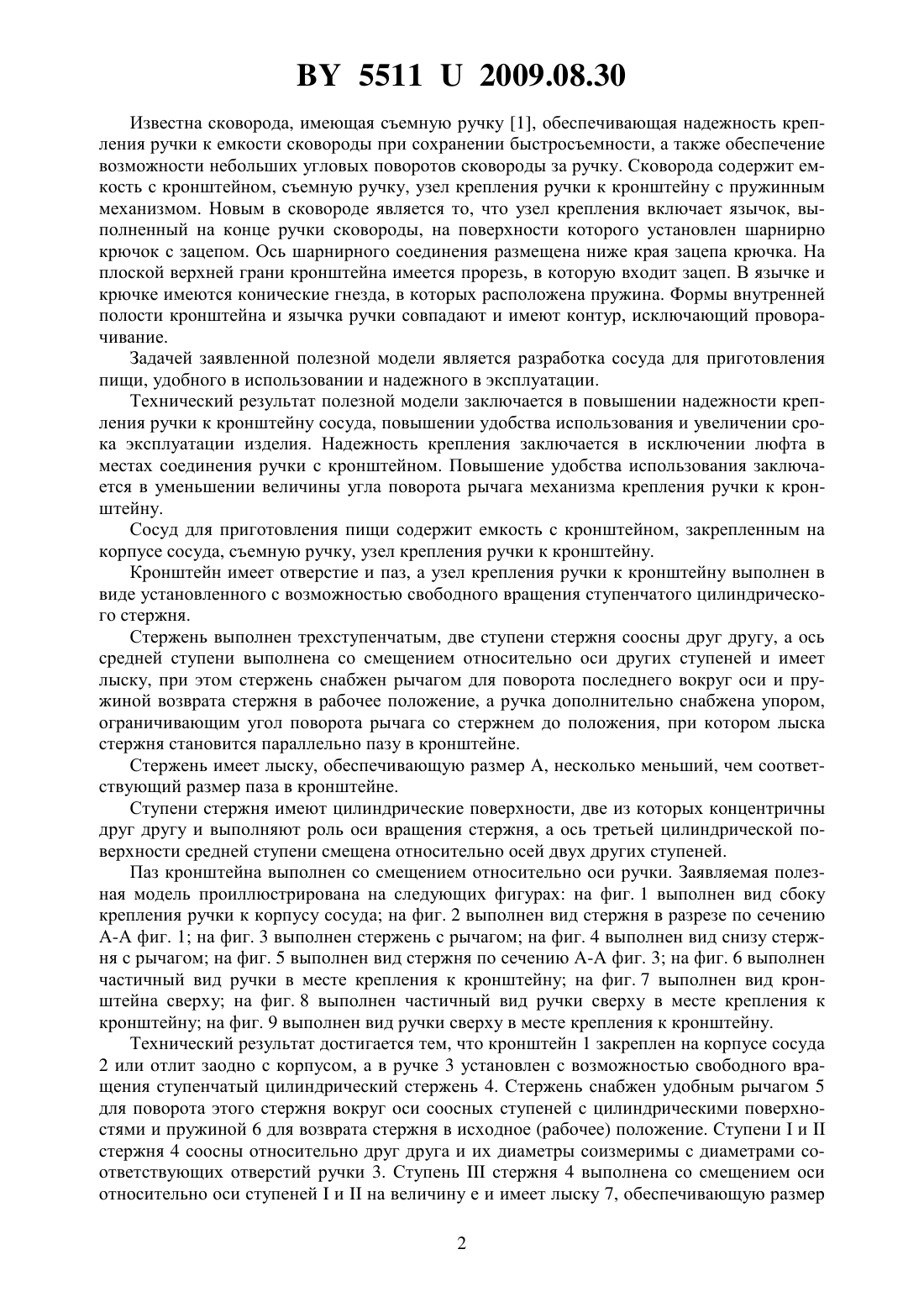

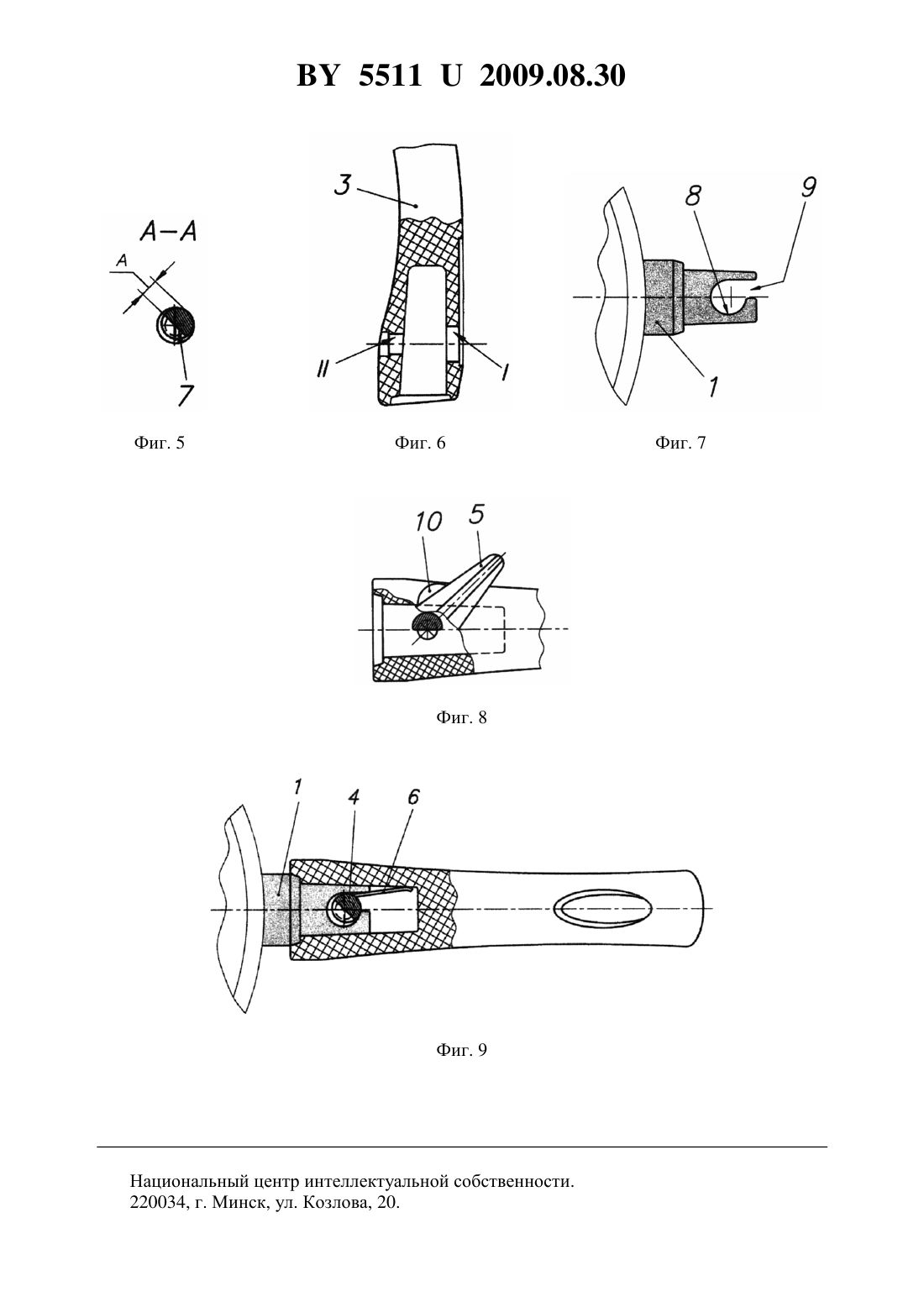

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СОСУД ДЛЯ ПРИГОТОВЛЕНИЯ ПИЩИ(71) Заявитель Закрытое акционерное общество Нева металл посуда(72) Автор Дьяконов Валерий Александрович(73) Патентообладатель Закрытое акционерное общество Нева металл посуда(57) 1. Сосуд для приготовления пищи, содержащий емкость с кронштейном, закрепленным на корпусе сосуда, съемную ручку, узел крепления ручки к кронштейну, отличающийся тем, что кронштейн имеет отверстие и паз, а узел крепления ручки к кронштейну выполнен в виде установленного с возможностью свободного вращения цилиндрического стержня, который выполнен трехступенчатым, две ступени стержня соосны друг другу, а ось средней ступени выполнена со смещением относительно оси других ступеней и имеет лыску, при этом стержень снабжен рычагом для поворота последнего вокруг оси и пружиной возврата стержня в рабочее положение, а ручка дополнительно снабжена упором,ограничивающим угол поворота рычага со стержнем до положения, при котором лыска средней ступени стержня становится параллельно пазу в кронштейне. 2. Сосуд для приготовления пищи по п. 1, отличающийся тем, что паз кронштейна выполнен со смещением относительно оси ручки. Фиг. 1 Заявляемая полезная модель относится к средствам для приготовления пищи, в частности к сосудам, имеющим съемную ручку (сковороды, ковши, кастрюли). 55112009.08.30 Известна сковорода, имеющая съемную ручку 1, обеспечивающая надежность крепления ручки к емкости сковороды при сохранении быстросъемности, а также обеспечение возможности небольших угловых поворотов сковороды за ручку. Сковорода содержит емкость с кронштейном, съемную ручку, узел крепления ручки к кронштейну с пружинным механизмом. Новым в сковороде является то, что узел крепления включает язычок, выполненный на конце ручки сковороды, на поверхности которого установлен шарнирно крючок с зацепом. Ось шарнирного соединения размещена ниже края зацепа крючка. На плоской верхней грани кронштейна имеется прорезь, в которую входит зацеп. В язычке и крючке имеются конические гнезда, в которых расположена пружина. Формы внутренней полости кронштейна и язычка ручки совпадают и имеют контур, исключающий проворачивание. Задачей заявленной полезной модели является разработка сосуда для приготовления пищи, удобного в использовании и надежного в эксплуатации. Технический результат полезной модели заключается в повышении надежности крепления ручки к кронштейну сосуда, повышении удобства использования и увеличении срока эксплуатации изделия. Надежность крепления заключается в исключении люфта в местах соединения ручки с кронштейном. Повышение удобства использования заключается в уменьшении величины угла поворота рычага механизма крепления ручки к кронштейну. Сосуд для приготовления пищи содержит емкость с кронштейном, закрепленным на корпусе сосуда, съемную ручку, узел крепления ручки к кронштейну. Кронштейн имеет отверстие и паз, а узел крепления ручки к кронштейну выполнен в виде установленного с возможностью свободного вращения ступенчатого цилиндрического стержня. Стержень выполнен трехступенчатым, две ступени стержня соосны друг другу, а ось средней ступени выполнена со смещением относительно оси других ступеней и имеет лыску, при этом стержень снабжен рычагом для поворота последнего вокруг оси и пружиной возврата стержня в рабочее положение, а ручка дополнительно снабжена упором,ограничивающим угол поворота рычага со стержнем до положения, при котором лыска стержня становится параллельно пазу в кронштейне. Стержень имеет лыску, обеспечивающую размер А, несколько меньший, чем соответствующий размер паза в кронштейне. Ступени стержня имеют цилиндрические поверхности, две из которых концентричны друг другу и выполняют роль оси вращения стержня, а ось третьей цилиндрической поверхности средней ступени смещена относительно осей двух других ступеней. Паз кронштейна выполнен со смещением относительно оси ручки. Заявляемая полезная модель проиллюстрирована на следующих фигурах на фиг. 1 выполнен вид сбоку крепления ручки к корпусу сосуда на фиг. 2 выполнен вид стержня в разрезе по сечению А-А фиг. 1 на фиг. 3 выполнен стержень с рычагом на фиг. 4 выполнен вид снизу стержня с рычагом на фиг. 5 выполнен вид стержня по сечению А-А фиг. 3 на фиг. 6 выполнен частичный вид ручки в месте крепления к кронштейну на фиг. 7 выполнен вид кронштейна сверху на фиг. 8 выполнен частичный вид ручки сверху в месте крепления к кронштейну на фиг. 9 выполнен вид ручки сверху в месте крепления к кронштейну. Технический результат достигается тем, что кронштейн 1 закреплен на корпусе сосуда 2 или отлит заодно с корпусом, а в ручке 3 установлен с возможностью свободного вращения ступенчатый цилиндрический стержень 4. Стержень снабжен удобным рычагом 5 для поворота этого стержня вокруг оси соосных ступеней с цилиндрическими поверхностями и пружиной 6 для возврата стержня в исходное (рабочее) положение. Ступениистержня 4 соосны относительно друг друга и их диаметры соизмеримы с диаметрами соответствующих отверстий ручки 3. Ступеньстержня 4 выполнена со смещением оси относительно оси ступенейина величину е и имеет лыску 7, обеспечивающую размер 2 55112009.08.30 А, несколько меньший, чем размер паза в кронштейне. Кронштейн 1 имеет отверстие 8 и паз 9, ширина которого меньше диаметра отверстия. При повороте рычага 5 до упора 10 плоскость лыски на стержне 4 становится параллельно пазу в кронштейне, благодаря чему ручка свободно надевается на кронштейн. После соединения ручки с кронштейном и прекращения воздействия на рычаг пружина 6 автоматически поворачивает стержень 4 вокруг оси соосных цилиндрических поверхностей двух ступенейина некоторый угол,цилиндрическая поверхность смещенной ступенистержня входит в сцепление с поверхностью отверстия в кронштейне 1, благодаря чему обеспечивается высокая надежность крепления ручки к кронштейну сосуда. Смещение ступенистержня относительно оси поверхностейипри повороте стержня обеспечивает запирание замка почти сразу после начала поворота стержня, а также натяг и плотное, без зазоров прилегание ручки к кронштейну. Одновременно такая конструкция стержня компенсирует неточность изготовления кронштейна и ручки, а также возможный износ деталей в процессе использования, что увеличивает срок службы изделия без потери эксплуатационных качеств. Для использования сосуда в рабочем состоянии для приготовления пищи съемную ручку надевают на кронштейн 1 корпуса так, чтобы стержень 4 разместился в отверстии 8 кронштейна 1. Для этого посредством рычага 5 поворачивают стержень 4 вокруг оси до упора. Упор 10 на ручке 3 ограничивает угол поворота рычага 5 со стержнем до положения, при котором лыска 7 ступенистержня 4 становится параллельно пазу 9 в кронштейне 1, что обеспечивает беспрепятственное надевание ручки на кронштейн. Затем рычаг отпускают. При этом пружина 6 автоматически поворачивает стержень в рабочее положение сразу после прекращения ручного воздействия на него. Весь механизм крепления (фиксации) ручки на кронштейне сосуда состоит всего из двух оригинальных деталей стержня определенной конструкции с рычагом, который может быть изготовлен методом литья с минимальной дополнительной обработкой, и пружины, которая может быть изготовлена на пружинонавивочном автомате, что обеспечивает уменьшение расхода материала и трудоемкости изготовления механизма крепления ручки к кронштейну. Надежность крепления съемной ручки к корпусу сосуда обеспечивается тем, что стержень с лыской после надевания ручки на кронштейн поворачивается вокруг своей оси на некоторый угол, благодаря чему обеспечивается высокая надежность и безопасность пользования сосудом. Повышение удобства эксплуатации и безопасности использования съемной ручки заключается в том, что после соединения ручки с кронштейном стержень, снабженный пружиной, автоматически запирает замок при отпускании рычага. Стержень, имеющий ступени, обеспечивает беззазорное соединение ручки с кронштейном и компенсирует износ сопрягаемых элементов ручки и кронштейна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
