Электронная контрольно-кассовая машина

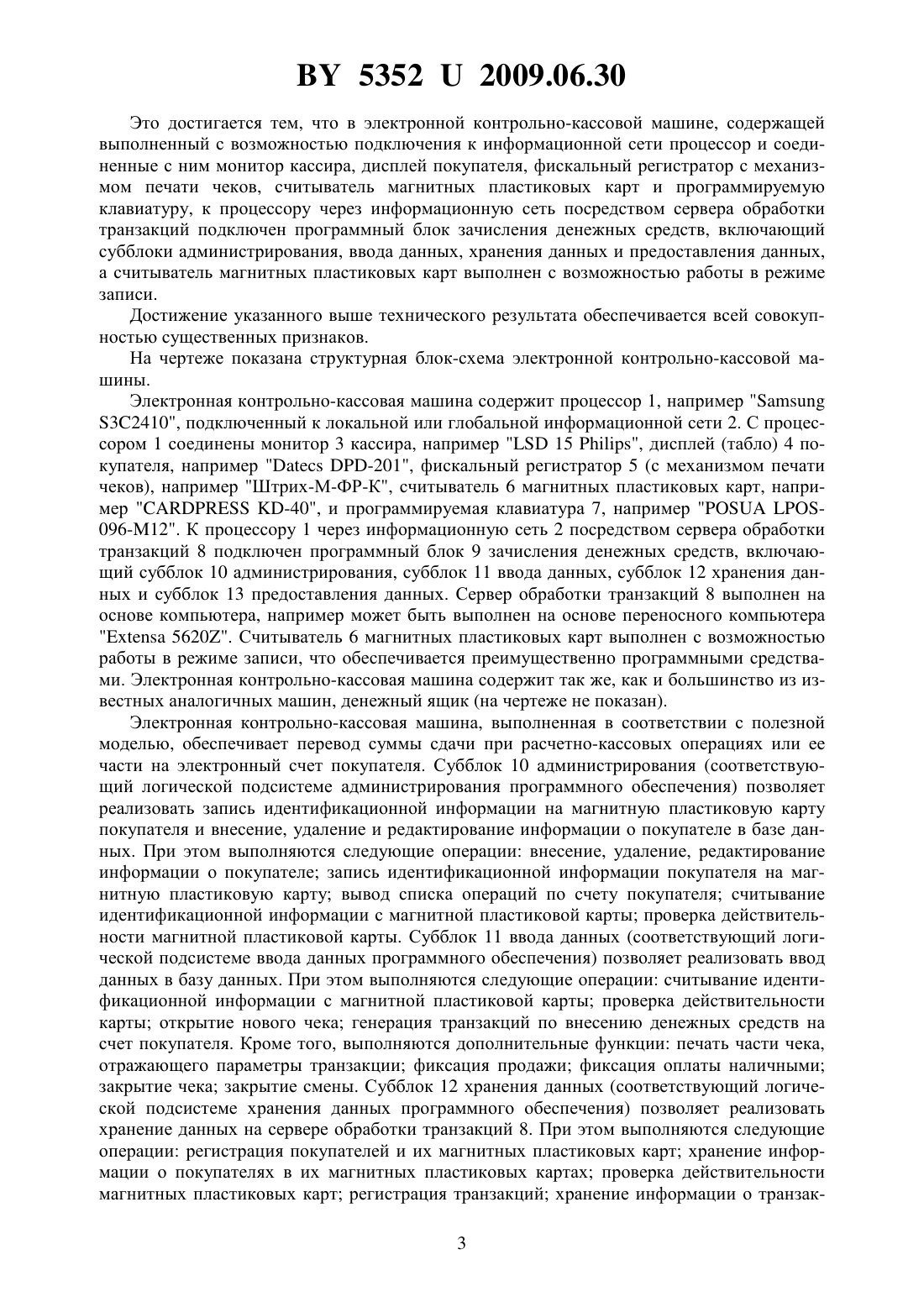

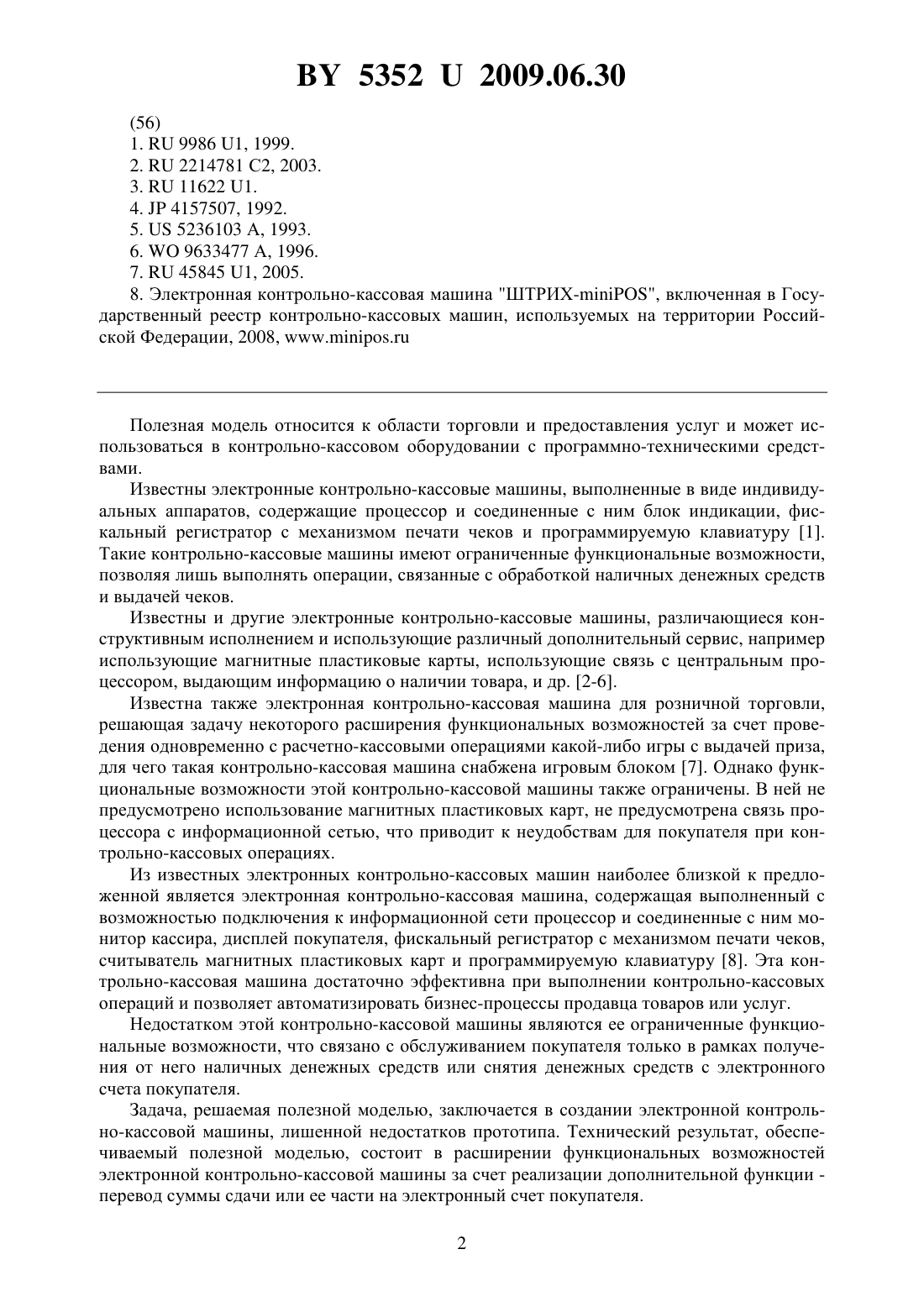

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Торгаев Юрий Николаевич(72) Автор Торгаев Юрий Николаевич(73) Патентообладатель Торгаев Юрий Николаевич(57) Электронная контрольно-кассовая машина, содержащая выполненный с возможностью подключения к информационной сети процессор и соединенные с ним монитор кассира,дисплей покупателя, фискальный регистратор с механизмом печати чеков, считыватель магнитных пластиковых карт и программируемую клавиатуру, отличающаяся тем, что к процессору через информационную сеть посредством сервера обработки транзакций подключен программный блок зачисления денежных средств, включающий субблоки администрирования, ввода данных, хранения данных и предоставления данных, а считыватель магнитных пластиковых карт выполнен с возможностью работы в режиме записи.(56) 1.9986 1, 1999. 2.2214781 С 2, 2003. 3.11622 1. 4.4157507, 1992. 5.5236103 А, 1993. 6.9633477 А, 1996. 7.45845 1, 2005. 8. Электронная контрольно-кассовая машина ШТРИХ-, включенная в Государственный реестр контрольно-кассовых машин, используемых на территории Российской Федерации, 2008, Полезная модель относится к области торговли и предоставления услуг и может использоваться в контрольно-кассовом оборудовании с программно-техническими средствами. Известны электронные контрольно-кассовые машины, выполненные в виде индивидуальных аппаратов, содержащие процессор и соединенные с ним блок индикации, фискальный регистратор с механизмом печати чеков и программируемую клавиатуру 1. Такие контрольно-кассовые машины имеют ограниченные функциональные возможности,позволяя лишь выполнять операции, связанные с обработкой наличных денежных средств и выдачей чеков. Известны и другие электронные контрольно-кассовые машины, различающиеся конструктивным исполнением и использующие различный дополнительный сервис, например использующие магнитные пластиковые карты, использующие связь с центральным процессором, выдающим информацию о наличии товара, и др. 2-6. Известна также электронная контрольно-кассовая машина для розничной торговли,решающая задачу некоторого расширения функциональных возможностей за счет проведения одновременно с расчетно-кассовыми операциями какой-либо игры с выдачей приза,для чего такая контрольно-кассовая машина снабжена игровым блоком 7. Однако функциональные возможности этой контрольно-кассовой машины также ограничены. В ней не предусмотрено использование магнитных пластиковых карт, не предусмотрена связь процессора с информационной сетью, что приводит к неудобствам для покупателя при контрольно-кассовых операциях. Из известных электронных контрольно-кассовых машин наиболее близкой к предложенной является электронная контрольно-кассовая машина, содержащая выполненный с возможностью подключения к информационной сети процессор и соединенные с ним монитор кассира, дисплей покупателя, фискальный регистратор с механизмом печати чеков,считыватель магнитных пластиковых карт и программируемую клавиатуру 8. Эта контрольно-кассовая машина достаточно эффективна при выполнении контрольно-кассовых операций и позволяет автоматизировать бизнес-процессы продавца товаров или услуг. Недостатком этой контрольно-кассовой машины являются ее ограниченные функциональные возможности, что связано с обслуживанием покупателя только в рамках получения от него наличных денежных средств или снятия денежных средств с электронного счета покупателя. Задача, решаемая полезной моделью, заключается в создании электронной контрольно-кассовой машины, лишенной недостатков прототипа. Технический результат, обеспечиваемый полезной моделью, состоит в расширении функциональных возможностей электронной контрольно-кассовой машины за счет реализации дополнительной функции перевод суммы сдачи или ее части на электронный счет покупателя. 2 53522009.06.30 Это достигается тем, что в электронной контрольно-кассовой машине, содержащей выполненный с возможностью подключения к информационной сети процессор и соединенные с ним монитор кассира, дисплей покупателя, фискальный регистратор с механизмом печати чеков, считыватель магнитных пластиковых карт и программируемую клавиатуру, к процессору через информационную сеть посредством сервера обработки транзакций подключен программный блок зачисления денежных средств, включающий субблоки администрирования, ввода данных, хранения данных и предоставления данных,а считыватель магнитных пластиковых карт выполнен с возможностью работы в режиме записи. Достижение указанного выше технического результата обеспечивается всей совокупностью существенных признаков. На чертеже показана структурная блок-схема электронной контрольно-кассовой машины. Электронная контрольно-кассовая машина содержит процессор 1, например 32410, подключенный к локальной или глобальной информационной сети 2. С процессором 1 соединены монитор 3 кассира, например 15 , дисплей (табло) 4 покупателя, например-201, фискальный регистратор 5 (с механизмом печати чеков), например Штрих-М-ФР-К, считыватель 6 магнитных пластиковых карт, например-40, и программируемая клавиатура 7, например 096-12. К процессору 1 через информационную сеть 2 посредством сервера обработки транзакций 8 подключен программный блок 9 зачисления денежных средств, включающий субблок 10 администрирования, субблок 11 ввода данных, субблок 12 хранения данных и субблок 13 предоставления данных. Сервер обработки транзакций 8 выполнен на основе компьютера, например может быть выполнен на основе переносного компьютера 5620. Считыватель 6 магнитных пластиковых карт выполнен с возможностью работы в режиме записи, что обеспечивается преимущественно программными средствами. Электронная контрольно-кассовая машина содержит так же, как и большинство из известных аналогичных машин, денежный ящик (на чертеже не показан). Электронная контрольно-кассовая машина, выполненная в соответствии с полезной моделью, обеспечивает перевод суммы сдачи при расчетно-кассовых операциях или ее части на электронный счет покупателя. Субблок 10 администрирования (соответствующий логической подсистеме администрирования программного обеспечения) позволяет реализовать запись идентификационной информации на магнитную пластиковую карту покупателя и внесение, удаление и редактирование информации о покупателе в базе данных. При этом выполняются следующие операции внесение, удаление, редактирование информации о покупателе запись идентификационной информации покупателя на магнитную пластиковую карту вывод списка операций по счету покупателя считывание идентификационной информации с магнитной пластиковой карты проверка действительности магнитной пластиковой карты. Субблок 11 ввода данных (соответствующий логической подсистеме ввода данных программного обеспечения) позволяет реализовать ввод данных в базу данных. При этом выполняются следующие операции считывание идентификационной информации с магнитной пластиковой карты проверка действительности карты открытие нового чека генерация транзакций по внесению денежных средств на счет покупателя. Кроме того, выполняются дополнительные функции печать части чека,отражающего параметры транзакции фиксация продажи фиксация оплаты наличными закрытие чека закрытие смены. Субблок 12 хранения данных (соответствующий логической подсистеме хранения данных программного обеспечения) позволяет реализовать хранение данных на сервере обработки транзакций 8. При этом выполняются следующие операции регистрация покупателей и их магнитных пластиковых карт хранение информации о покупателях в их магнитных пластиковых картах проверка действительности магнитных пластиковых карт регистрация транзакций хранение информации о транзак 3 53522009.06.30 циях. Субблок 13 предоставления данных (соответствующий логической подсистеме предоставления данных программного обеспечения) позволяет реализовать получение данных, хранящихся на сервере. При этом выполняются следующие операции вывод информации о покупателе вывод информации об остатке на счете вывод списка транзакций генерация транзакций по снятию денежных средств со счета. При использовании электронной контрольно-кассовой машины, выполненной в соответствии с полезной моделью, взаимодействуют три группы пользователей - оператор электронной контрольно-кассовой машины (продавец, кассир), владелец электронного счета, т.е. магнитной пластиковой карты (покупатель) и оператор, выдающий магнитные пластиковые карты их владельцам (администратор). Администратор создает запись о карточном электронном счете и выдает магнитную пластиковую карту. Ее владелец предоставляет ее продавцу. Продавец переводит сдачу (или часть сдачи) на электронный счет покупателя. Покупатель проверяет средства на электронном счете и при необходимости снимает накопленную сумму со своего электронного счета. При этом покупатель может совершать и иные операции, например перечислить сдачу, зачисленную на его магнитную пластиковую карту при покупке, на счет своего мобильного телефона, на коммунальный счет или любые другие счета. Электронная контрольно-кассовая машина, выполненная в соответствии с полезной моделью, обладает расширенными функциональными возможностями по сравнению с известными аналогичными, обеспечивая помимо традиционных расчетно-кассовых операций новую функцию - зачисление денежных средств на электронные счета покупателей Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
