Установка для вентиляции животноводческого помещения

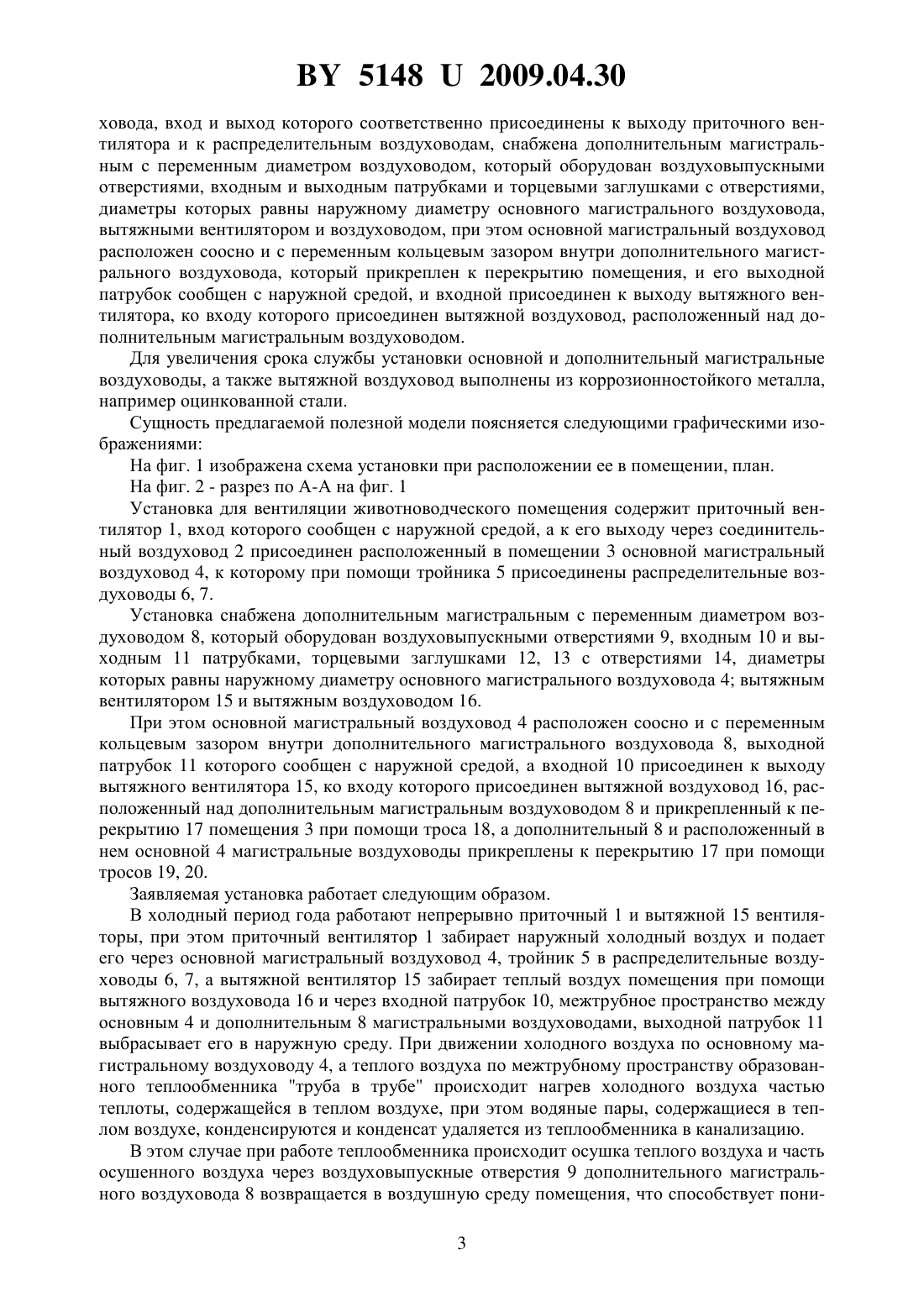

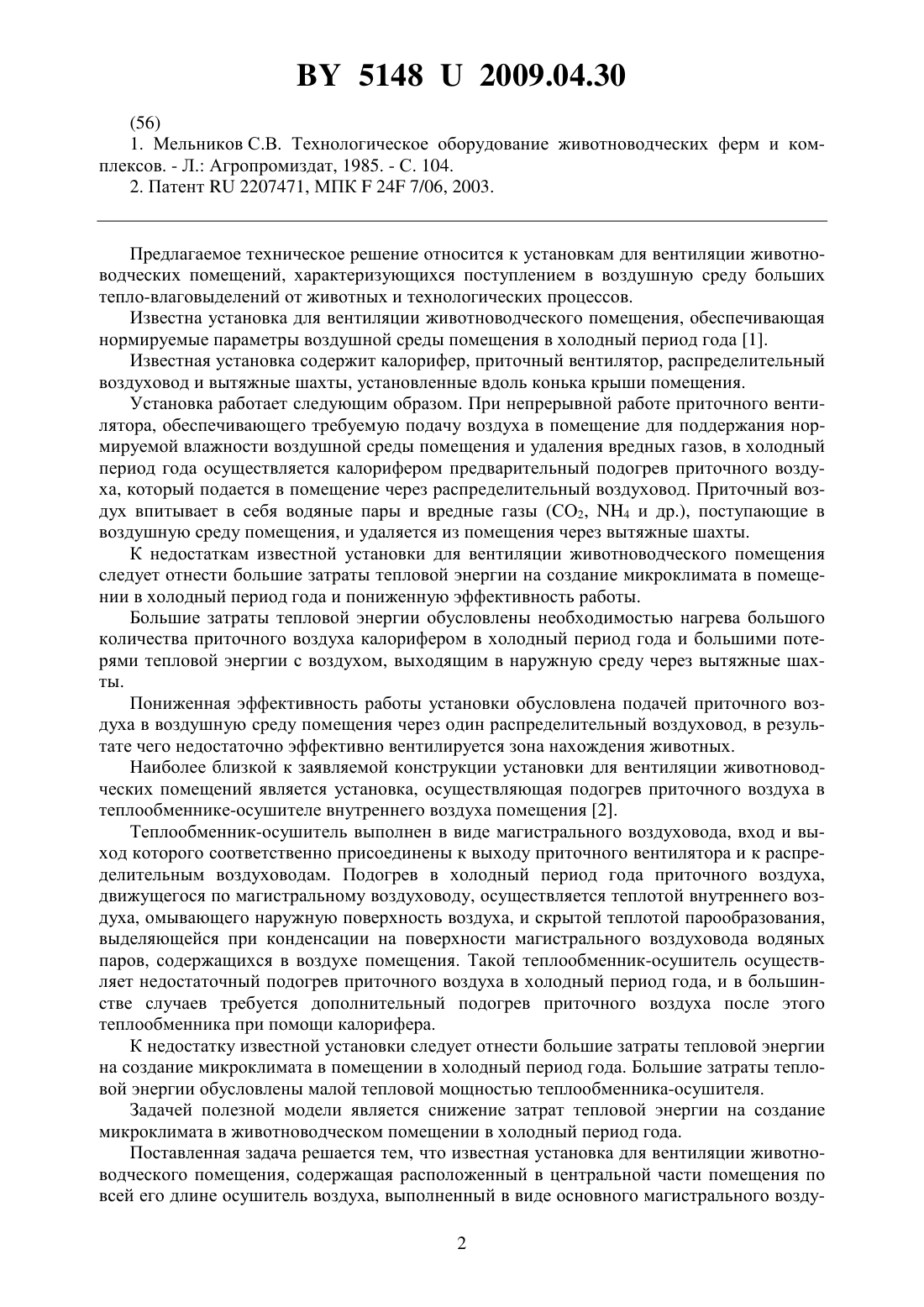

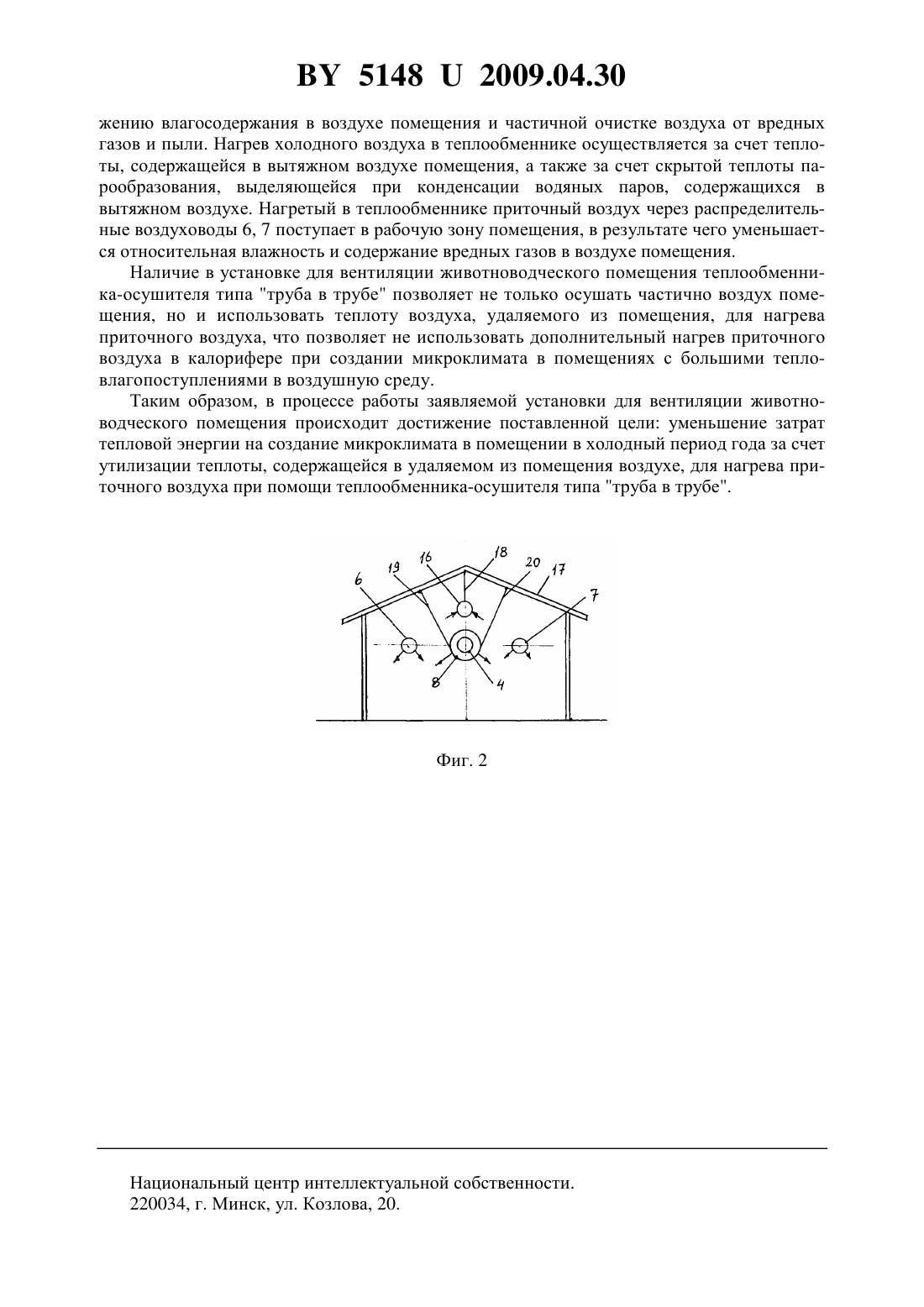

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ВЕНТИЛЯЦИИ ЖИВОТНОВОДЧЕСКОГО ПОМЕЩЕНИЯ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Синяков Анатолий Леонидович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Установка для вентиляции животноводческого помещения, содержащая расположенный в центральной части помещения по всей его длине осушитель воздуха, выполненный в виде основного магистрального воздуховода, вход и выход которого соответственно присоединены к выходу приточного вентилятора и к распределительным воздуховодам,отличающаяся тем, что она снабжена дополнительным магистральным с переменным диаметром воздуховодом, который оборудован воздуховыпускными отверстиями, входным и выходным патрубками и торцевыми заглушками с отверстиями, диаметры которых равны наружному диаметру основного магистрального воздуховода, вытяжными вентилятором и воздуховодом, при этом основной магистральный воздуховод расположен соосно и с переменным кольцевым зазором внутри дополнительного магистрального воздуховода, который прикреплен к перекрытию помещения, и его выходной патрубок сообщен с наружной средой, а входной присоединен к выходу вытяжного вентилятора, к входу которого присоединен вытяжной воздуховод, расположенный над дополнительным магистральным воздуховодом. 2. Установка для вентиляции животноводческого помещения по п. 1, отличающаяся тем, что основной и дополнительный магистральные воздуховоды, а также вытяжной воздуховод выполнены из коррозионностойкого металла, например оцинкованной стали.(56) 1. Мельников С.В. Технологическое оборудование животноводческих ферм и комплексов. - Л. Агропромиздат, 1985. - С. 104. 2. Патент 2207471, МПК 24 7/06, 2003. Предлагаемое техническое решение относится к установкам для вентиляции животноводческих помещений, характеризующихся поступлением в воздушную среду больших тепло-влаговыделений от животных и технологических процессов. Известна установка для вентиляции животноводческого помещения, обеспечивающая нормируемые параметры воздушной среды помещения в холодный период года 1. Известная установка содержит калорифер, приточный вентилятор, распределительный воздуховод и вытяжные шахты, установленные вдоль конька крыши помещения. Установка работает следующим образом. При непрерывной работе приточного вентилятора, обеспечивающего требуемую подачу воздуха в помещение для поддержания нормируемой влажности воздушной среды помещения и удаления вредных газов, в холодный период года осуществляется калорифером предварительный подогрев приточного воздуха, который подается в помещение через распределительный воздуховод. Приточный воздух впитывает в себя водяные пары и вредные газы (СО 2, 4 и др.), поступающие в воздушную среду помещения, и удаляется из помещения через вытяжные шахты. К недостаткам известной установки для вентиляции животноводческого помещения следует отнести большие затраты тепловой энергии на создание микроклимата в помещении в холодный период года и пониженную эффективность работы. Большие затраты тепловой энергии обусловлены необходимостью нагрева большого количества приточного воздуха калорифером в холодный период года и большими потерями тепловой энергии с воздухом, выходящим в наружную среду через вытяжные шахты. Пониженная эффективность работы установки обусловлена подачей приточного воздуха в воздушную среду помещения через один распределительный воздуховод, в результате чего недостаточно эффективно вентилируется зона нахождения животных. Наиболее близкой к заявляемой конструкции установки для вентиляции животноводческих помещений является установка, осуществляющая подогрев приточного воздуха в теплообменнике-осушителе внутреннего воздуха помещения 2. Теплообменник-осушитель выполнен в виде магистрального воздуховода, вход и выход которого соответственно присоединены к выходу приточного вентилятора и к распределительным воздуховодам. Подогрев в холодный период года приточного воздуха,движущегося по магистральному воздуховоду, осуществляется теплотой внутреннего воздуха, омывающего наружную поверхность воздуха, и скрытой теплотой парообразования,выделяющейся при конденсации на поверхности магистрального воздуховода водяных паров, содержащихся в воздухе помещения. Такой теплообменник-осушитель осуществляет недостаточный подогрев приточного воздуха в холодный период года, и в большинстве случаев требуется дополнительный подогрев приточного воздуха после этого теплообменника при помощи калорифера. К недостатку известной установки следует отнести большие затраты тепловой энергии на создание микроклимата в помещении в холодный период года. Большие затраты тепловой энергии обусловлены малой тепловой мощностью теплообменника-осушителя. Задачей полезной модели является снижение затрат тепловой энергии на создание микроклимата в животноводческом помещении в холодный период года. Поставленная задача решается тем, что известная установка для вентиляции животноводческого помещения, содержащая расположенный в центральной части помещения по всей его длине осушитель воздуха, выполненный в виде основного магистрального возду 2 51482009.04.30 ховода, вход и выход которого соответственно присоединены к выходу приточного вентилятора и к распределительным воздуховодам, снабжена дополнительным магистральным с переменным диаметром воздуховодом, который оборудован воздуховыпускными отверстиями, входным и выходным патрубками и торцевыми заглушками с отверстиями,диаметры которых равны наружному диаметру основного магистрального воздуховода,вытяжными вентилятором и воздуховодом, при этом основной магистральный воздуховод расположен соосно и с переменным кольцевым зазором внутри дополнительного магистрального воздуховода, который прикреплен к перекрытию помещения, и его выходной патрубок сообщен с наружной средой, и входной присоединен к выходу вытяжного вентилятора, ко входу которого присоединен вытяжной воздуховод, расположенный над дополнительным магистральным воздуховодом. Для увеличения срока службы установки основной и дополнительный магистральные воздуховоды, а также вытяжной воздуховод выполнены из коррозионностойкого металла,например оцинкованной стали. Сущность предлагаемой полезной модели поясняется следующими графическими изображениями На фиг. 1 изображена схема установки при расположении ее в помещении, план. На фиг. 2 - разрез по А-А на фиг. 1 Установка для вентиляции животноводческого помещения содержит приточный вентилятор 1, вход которого сообщен с наружной средой, а к его выходу через соединительный воздуховод 2 присоединен расположенный в помещении 3 основной магистральный воздуховод 4, к которому при помощи тройника 5 присоединены распределительные воздуховоды 6, 7. Установка снабжена дополнительным магистральным с переменным диаметром воздуховодом 8, который оборудован воздуховыпускными отверстиями 9, входным 10 и выходным 11 патрубками, торцевыми заглушками 12, 13 с отверстиями 14, диаметры которых равны наружному диаметру основного магистрального воздуховода 4 вытяжным вентилятором 15 и вытяжным воздуховодом 16. При этом основной магистральный воздуховод 4 расположен соосно и с переменным кольцевым зазором внутри дополнительного магистрального воздуховода 8, выходной патрубок 11 которого сообщен с наружной средой, а входной 10 присоединен к выходу вытяжного вентилятора 15, ко входу которого присоединен вытяжной воздуховод 16, расположенный над дополнительным магистральным воздуховодом 8 и прикрепленный к перекрытию 17 помещения 3 при помощи троса 18, а дополнительный 8 и расположенный в нем основной 4 магистральные воздуховоды прикреплены к перекрытию 17 при помощи тросов 19, 20. Заявляемая установка работает следующим образом. В холодный период года работают непрерывно приточный 1 и вытяжной 15 вентиляторы, при этом приточный вентилятор 1 забирает наружный холодный воздух и подает его через основной магистральный воздуховод 4, тройник 5 в распределительные воздуховоды 6, 7, а вытяжной вентилятор 15 забирает теплый воздух помещения при помощи вытяжного воздуховода 16 и через входной патрубок 10, межтрубное пространство между основным 4 и дополнительным 8 магистральными воздуховодами, выходной патрубок 11 выбрасывает его в наружную среду. При движении холодного воздуха по основному магистральному воздуховоду 4, а теплого воздуха по межтрубному пространству образованного теплообменника труба в трубе происходит нагрев холодного воздуха частью теплоты, содержащейся в теплом воздухе, при этом водяные пары, содержащиеся в теплом воздухе, конденсируются и конденсат удаляется из теплообменника в канализацию. В этом случае при работе теплообменника происходит осушка теплого воздуха и часть осушенного воздуха через воздуховыпускные отверстия 9 дополнительного магистрального воздуховода 8 возвращается в воздушную среду помещения, что способствует пони 3 51482009.04.30 жению влагосодержания в воздухе помещения и частичной очистке воздуха от вредных газов и пыли. Нагрев холодного воздуха в теплообменнике осуществляется за счет теплоты, содержащейся в вытяжном воздухе помещения, а также за счет скрытой теплоты парообразования, выделяющейся при конденсации водяных паров, содержащихся в вытяжном воздухе. Нагретый в теплообменнике приточный воздух через распределительные воздуховоды 6, 7 поступает в рабочую зону помещения, в результате чего уменьшается относительная влажность и содержание вредных газов в воздухе помещения. Наличие в установке для вентиляции животноводческого помещения теплообменника-осушителя типа труба в трубе позволяет не только осушать частично воздух помещения, но и использовать теплоту воздуха, удаляемого из помещения, для нагрева приточного воздуха, что позволяет не использовать дополнительный нагрев приточного воздуха в калорифере при создании микроклимата в помещениях с большими тепловлагопоступлениями в воздушную среду. Таким образом, в процессе работы заявляемой установки для вентиляции животноводческого помещения происходит достижение поставленной цели уменьшение затрат тепловой энергии на создание микроклимата в помещении в холодный период года за счет утилизации теплоты, содержащейся в удаляемом из помещения воздухе, для нагрева приточного воздуха при помощи теплообменника-осушителя типа труба в трубе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
