Солнечная воскотопка

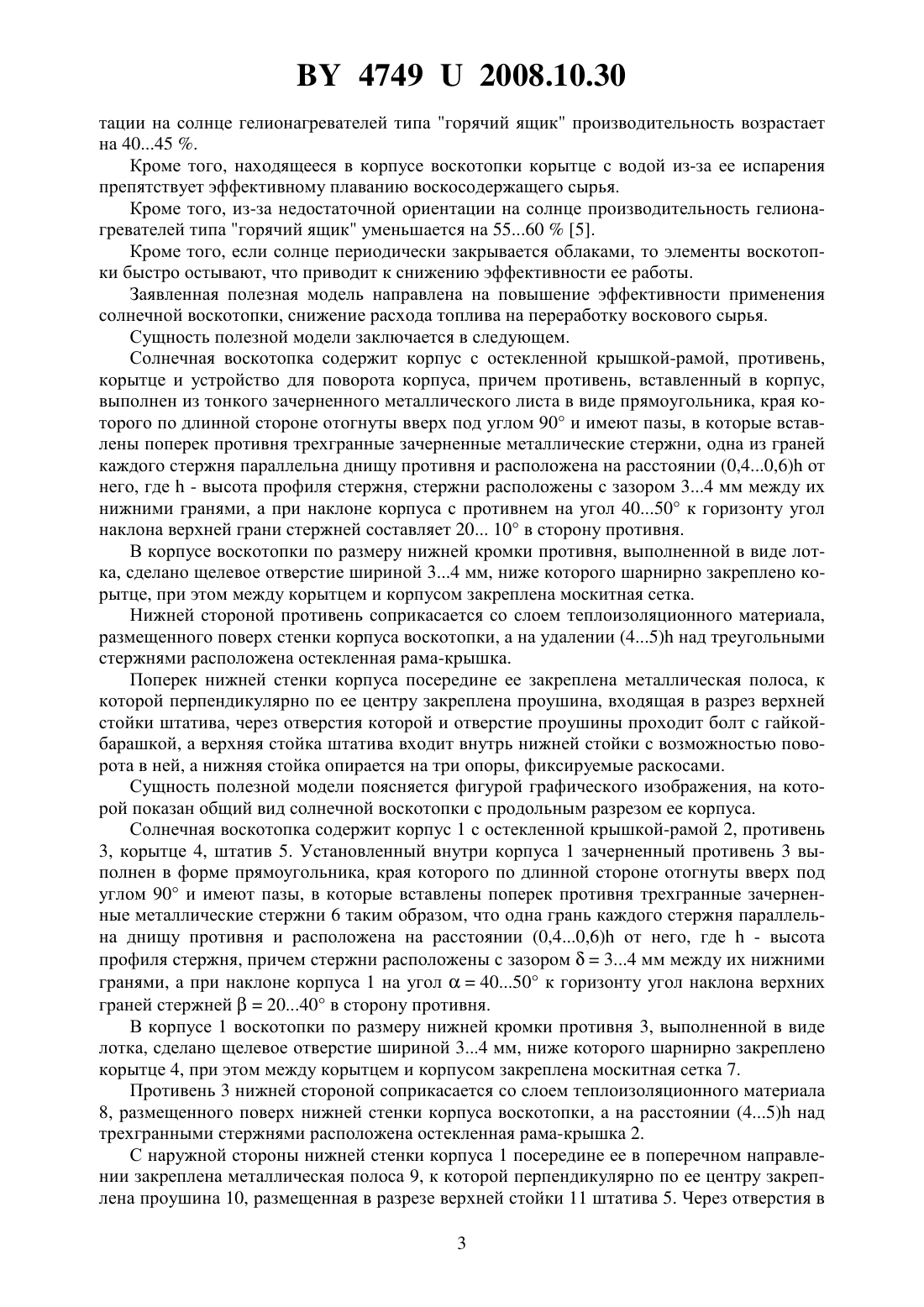

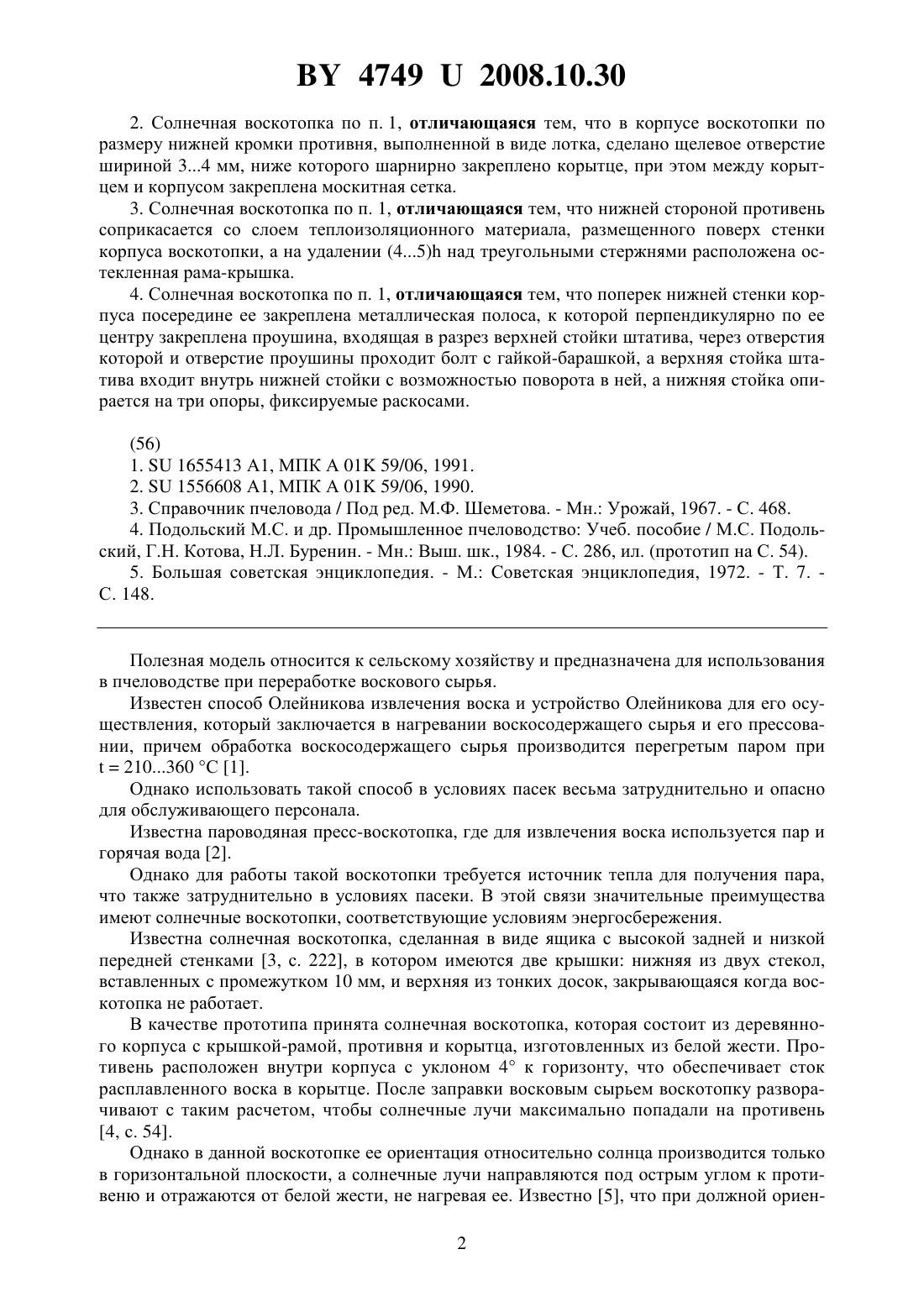

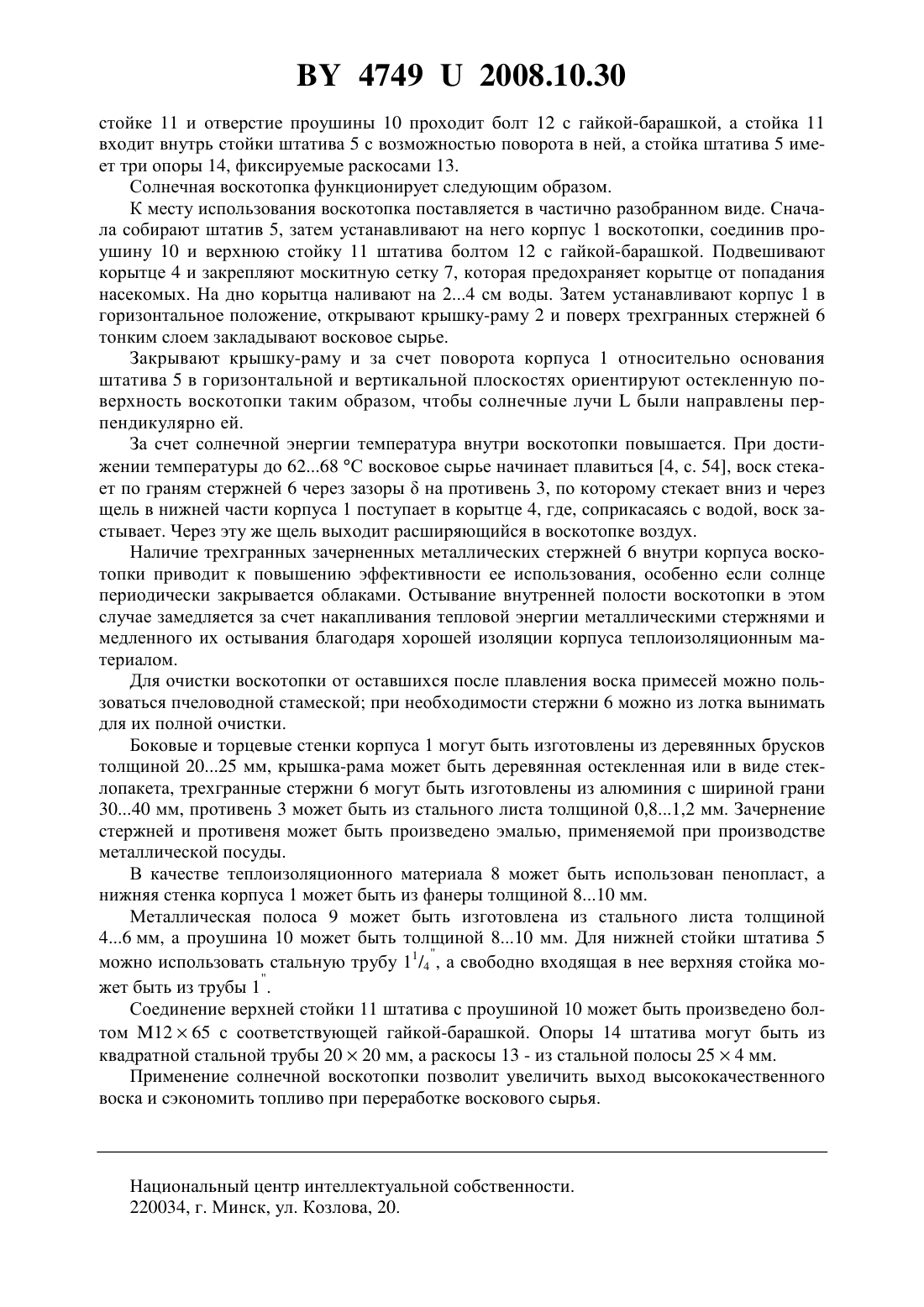

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Павел Витольдович Халько Анастасия Николаевна Ладутько Сергей Николаевич(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Солнечная воскотопка, содержащая корпус с остекленной крышкой-рамой, противень, корытце и устройство для поворота корпуса, отличающееся тем, что противень выполнен из тонкого зачерненного металлического листа в виде прямоугольника, края которого по длинной стороне отогнуты вверх под углом 90 и имеют пазы, в которые вставлены поперек противня трехгранные зачерненные металлические стержни, одна из граней каждого стержня параллельна днищу противня и расположена на расстоянии(0,40,6) от него, где- высота профиля стержня, стержни расположены с зазором 34 мм между их нижними гранями, а при наклоне корпуса с противнем на угол 4050 к горизонту угол наклона верхней грани стержней составляет 2010 в сторону противня. 47492008.10.30 2. Солнечная воскотопка по п. 1, отличающаяся тем, что в корпусе воскотопки по размеру нижней кромки противня, выполненной в виде лотка, сделано щелевое отверстие шириной 34 мм, ниже которого шарнирно закреплено корытце, при этом между корытцем и корпусом закреплена москитная сетка. 3. Солнечная воскотопка по п. 1, отличающаяся тем, что нижней стороной противень соприкасается со слоем теплоизоляционного материала, размещенного поверх стенки корпуса воскотопки, а на удалении (45) над треугольными стержнями расположена остекленная рама-крышка. 4. Солнечная воскотопка по п. 1, отличающаяся тем, что поперек нижней стенки корпуса посередине ее закреплена металлическая полоса, к которой перпендикулярно по ее центру закреплена проушина, входящая в разрез верхней стойки штатива, через отверстия которой и отверстие проушины проходит болт с гайкой-барашкой, а верхняя стойка штатива входит внутрь нижней стойки с возможностью поворота в ней, а нижняя стойка опирается на три опоры, фиксируемые раскосами.(56) 1.1655413 А 1, МПК А 01 59/06, 1991. 2.1556608 А 1, МПК А 01 59/06, 1990. 3. Справочник пчеловода / Под ред. М.Ф. Шеметова. - Мн. Урожай, 1967. - С. 468. 4. Подольский М.С. и др. Промышленное пчеловодство Учеб. пособие / М.С. Подольский, Г.Н. Котова, Н.Л. Буренин. - Мн. Выш. шк., 1984. - С. 286, ил. (прототип на С. 54). 5. Большая советская энциклопедия. - М. Советская энциклопедия, 1972. - Т. 7. С. 148. Полезная модель относится к сельскому хозяйству и предназначена для использования в пчеловодстве при переработке воскового сырья. Известен способ Олейникова извлечения воска и устройство Олейникова для его осуществления, который заключается в нагревании воскосодержащего сырья и его прессовании, причем обработка воскосодержащего сырья производится перегретым паром при 210360 С 1. Однако использовать такой способ в условиях пасек весьма затруднительно и опасно для обслуживающего персонала. Известна пароводяная пресс-воскотопка, где для извлечения воска используется пар и горячая вода 2. Однако для работы такой воскотопки требуется источник тепла для получения пара,что также затруднительно в условиях пасеки. В этой связи значительные преимущества имеют солнечные воскотопки, соответствующие условиям энергосбережения. Известна солнечная воскотопка, сделанная в виде ящика с высокой задней и низкой передней стенками 3, с. 222, в котором имеются две крышки нижняя из двух стекол,вставленных с промежутком 10 мм, и верхняя из тонких досок, закрывающаяся когда воскотопка не работает. В качестве прототипа принята солнечная воскотопка, которая состоит из деревянного корпуса с крышкой-рамой, противня и корытца, изготовленных из белой жести. Противень расположен внутри корпуса с уклоном 4 к горизонту, что обеспечивает сток расплавленного воска в корытце. После заправки восковым сырьем воскотопку разворачивают с таким расчетом, чтобы солнечные лучи максимально попадали на противень 4, с. 54. Однако в данной воскотопке ее ориентация относительно солнца производится только в горизонтальной плоскости, а солнечные лучи направляются под острым углом к противеню и отражаются от белой жести, не нагревая ее. Известно 5, что при должной ориен 2 47492008.10.30 тации на солнце гелионагревателей типа горячий ящик производительность возрастает на 4045 . Кроме того, находящееся в корпусе воскотопки корытце с водой из-за ее испарения препятствует эффективному плаванию воскосодержащего сырья. Кроме того, из-за недостаточной ориентации на солнце производительность гелионагревателей типа горячий ящик уменьшается на 55605. Кроме того, если солнце периодически закрывается облаками, то элементы воскотопки быстро остывают, что приводит к снижению эффективности ее работы. Заявленная полезная модель направлена на повышение эффективности применения солнечной воскотопки, снижение расхода топлива на переработку воскового сырья. Сущность полезной модели заключается в следующем. Солнечная воскотопка содержит корпус с остекленной крышкой-рамой, противень,корытце и устройство для поворота корпуса, причем противень, вставленный в корпус,выполнен из тонкого зачерненного металлического листа в виде прямоугольника, края которого по длинной стороне отогнуты вверх под углом 90 и имеют пазы, в которые вставлены поперек противня трехгранные зачерненные металлические стержни, одна из граней каждого стержня параллельна днищу противня и расположена на расстоянии (0,40,6) от него, где- высота профиля стержня, стержни расположены с зазором 34 мм между их нижними гранями, а при наклоне корпуса с противнем на угол 4050 к горизонту угол наклона верхней грани стержней составляет 20 10 в сторону противня. В корпусе воскотопки по размеру нижней кромки противня, выполненной в виде лотка, сделано щелевое отверстие шириной 34 мм, ниже которого шарнирно закреплено корытце, при этом между корытцем и корпусом закреплена москитная сетка. Нижней стороной противень соприкасается со слоем теплоизоляционного материала,размещенного поверх стенки корпуса воскотопки, а на удалении (45) над треугольными стержнями расположена остекленная рама-крышка. Поперек нижней стенки корпуса посередине ее закреплена металлическая полоса, к которой перпендикулярно по ее центру закреплена проушина, входящая в разрез верхней стойки штатива, через отверстия которой и отверстие проушины проходит болт с гайкойбарашкой, а верхняя стойка штатива входит внутрь нижней стойки с возможностью поворота в ней, а нижняя стойка опирается на три опоры, фиксируемые раскосами. Сущность полезной модели поясняется фигурой графического изображения, на которой показан общий вид солнечной воскотопки с продольным разрезом ее корпуса. Солнечная воскотопка содержит корпус 1 с остекленной крышкой-рамой 2, противень 3, корытце 4, штатив 5. Установленный внутри корпуса 1 зачерненный противень 3 выполнен в форме прямоугольника, края которого по длинной стороне отогнуты вверх под углом 90 и имеют пазы, в которые вставлены поперек противня трехгранные зачерненные металлические стержни 6 таким образом, что одна грань каждого стержня параллельна днищу противня и расположена на расстоянии (0,40,6) от него, где- высота профиля стержня, причем стержни расположены с зазором 34 мм между их нижними гранями, а при наклоне корпуса 1 на угол 4050 к горизонту угол наклона верхних граней стержней 2040 в сторону противня. В корпусе 1 воскотопки по размеру нижней кромки противня 3, выполненной в виде лотка, сделано щелевое отверстие шириной 34 мм, ниже которого шарнирно закреплено корытце 4, при этом между корытцем и корпусом закреплена москитная сетка 7. Противень 3 нижней стороной соприкасается со слоем теплоизоляционного материала 8, размещенного поверх нижней стенки корпуса воскотопки, а на расстоянии (45) над трехгранными стержнями расположена остекленная рама-крышка 2. С наружной стороны нижней стенки корпуса 1 посередине ее в поперечном направлении закреплена металлическая полоса 9, к которой перпендикулярно по ее центру закреплена проушина 10, размещенная в разрезе верхней стойки 11 штатива 5. Через отверстия в 3 47492008.10.30 стойке 11 и отверстие проушины 10 проходит болт 12 с гайкой-барашкой, а стойка 11 входит внутрь стойки штатива 5 с возможностью поворота в ней, а стойка штатива 5 имеет три опоры 14, фиксируемые раскосами 13. Солнечная воскотопка функционирует следующим образом. К месту использования воскотопка поставляется в частично разобранном виде. Сначала собирают штатив 5, затем устанавливают на него корпус 1 воскотопки, соединив проушину 10 и верхнюю стойку 11 штатива болтом 12 с гайкой-барашкой. Подвешивают корытце 4 и закрепляют москитную сетку 7, которая предохраняет корытце от попадания насекомых. На дно корытца наливают на 24 см воды. Затем устанавливают корпус 1 в горизонтальное положение, открывают крышку-раму 2 и поверх трехгранных стержней 6 тонким слоем закладывают восковое сырье. Закрывают крышку-раму и за счет поворота корпуса 1 относительно основания штатива 5 в горизонтальной и вертикальной плоскостях ориентируют остекленную поверхность воскотопки таким образом, чтобы солнечные лучибыли направлены перпендикулярно ей. За счет солнечной энергии температура внутри воскотопки повышается. При достижении температуры до 6268 С восковое сырье начинает плавиться 4, с. 54, воск стекает по граням стержней 6 через зазорына противень 3, по которому стекает вниз и через щель в нижней части корпуса 1 поступает в корытце 4, где, соприкасаясь с водой, воск застывает. Через эту же щель выходит расширяющийся в воскотопке воздух. Наличие трехгранных зачерненных металлических стержней 6 внутри корпуса воскотопки приводит к повышению эффективности ее использования, особенно если солнце периодически закрывается облаками. Остывание внутренней полости воскотопки в этом случае замедляется за счет накапливания тепловой энергии металлическими стержнями и медленного их остывания благодаря хорошей изоляции корпуса теплоизоляционным материалом. Для очистки воскотопки от оставшихся после плавления воска примесей можно пользоваться пчеловодной стамеской при необходимости стержни 6 можно из лотка вынимать для их полной очистки. Боковые и торцевые стенки корпуса 1 могут быть изготовлены из деревянных брусков толщиной 2025 мм, крышка-рама может быть деревянная остекленная или в виде стеклопакета, трехгранные стержни 6 могут быть изготовлены из алюминия с шириной грани 3040 мм, противень 3 может быть из стального листа толщиной 0,81,2 мм. Зачернение стержней и противеня может быть произведено эмалью, применяемой при производстве металлической посуды. В качестве теплоизоляционного материала 8 может быть использован пенопласт, а нижняя стенка корпуса 1 может быть из фанеры толщиной 810 мм. Металлическая полоса 9 может быть изготовлена из стального листа толщиной 46 мм, а проушина 10 может быть толщиной 810 мм. Для нижней стойки штатива 5 можно использовать стальную трубу 11/4 , а свободно входящая в нее верхняя стойка мо жет быть из трубы 1 . Соединение верхней стойки 11 штатива с проушиной 10 может быть произведено болтом 1265 с соответствующей гайкой-барашкой. Опоры 14 штатива могут быть из квадратной стальной трубы 2020 мм, а раскосы 13 - из стальной полосы 254 мм. Применение солнечной воскотопки позволит увеличить выход высококачественного воска и сэкономить топливо при переработке воскового сырья. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
