Замковый профиль роллеты

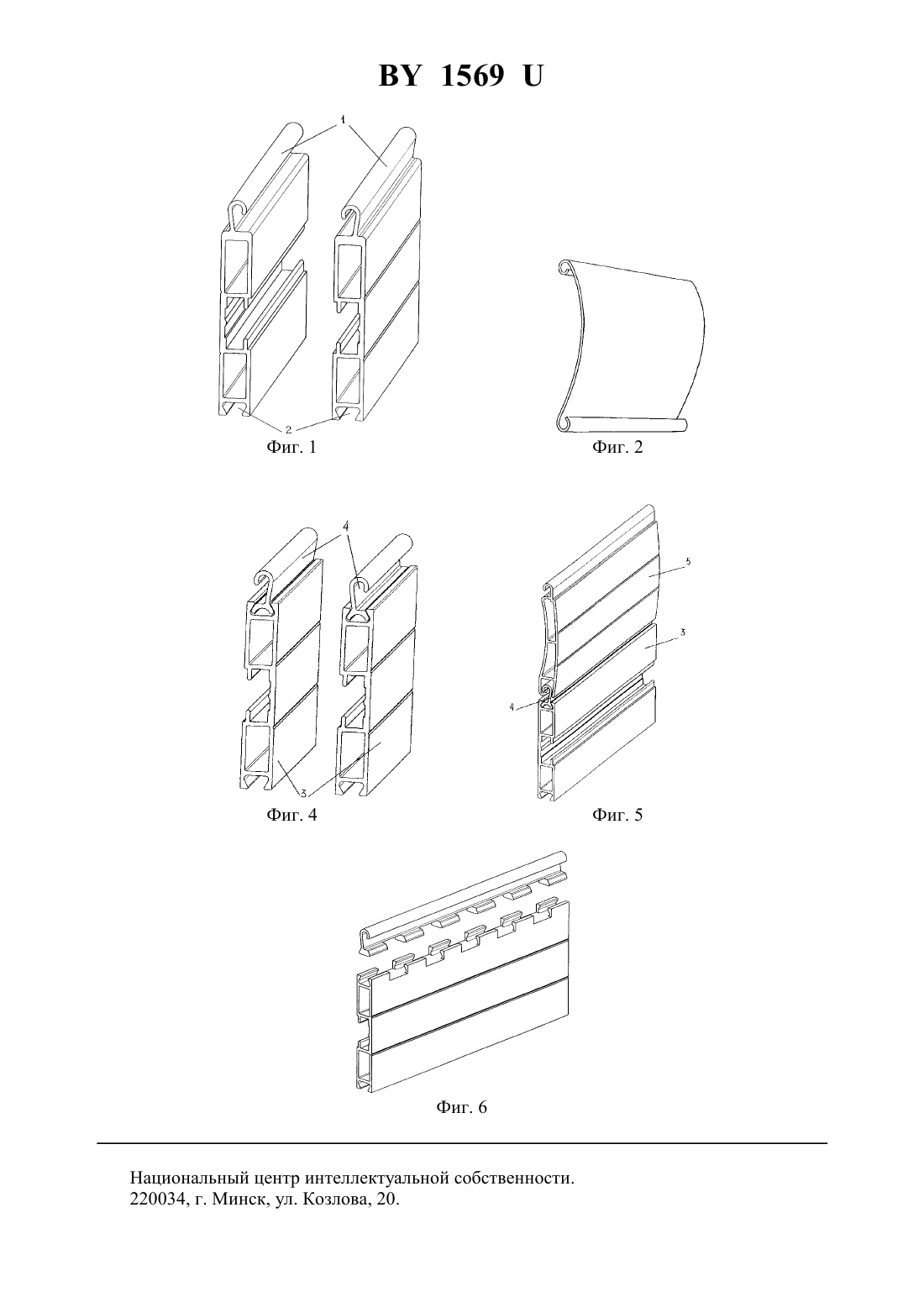

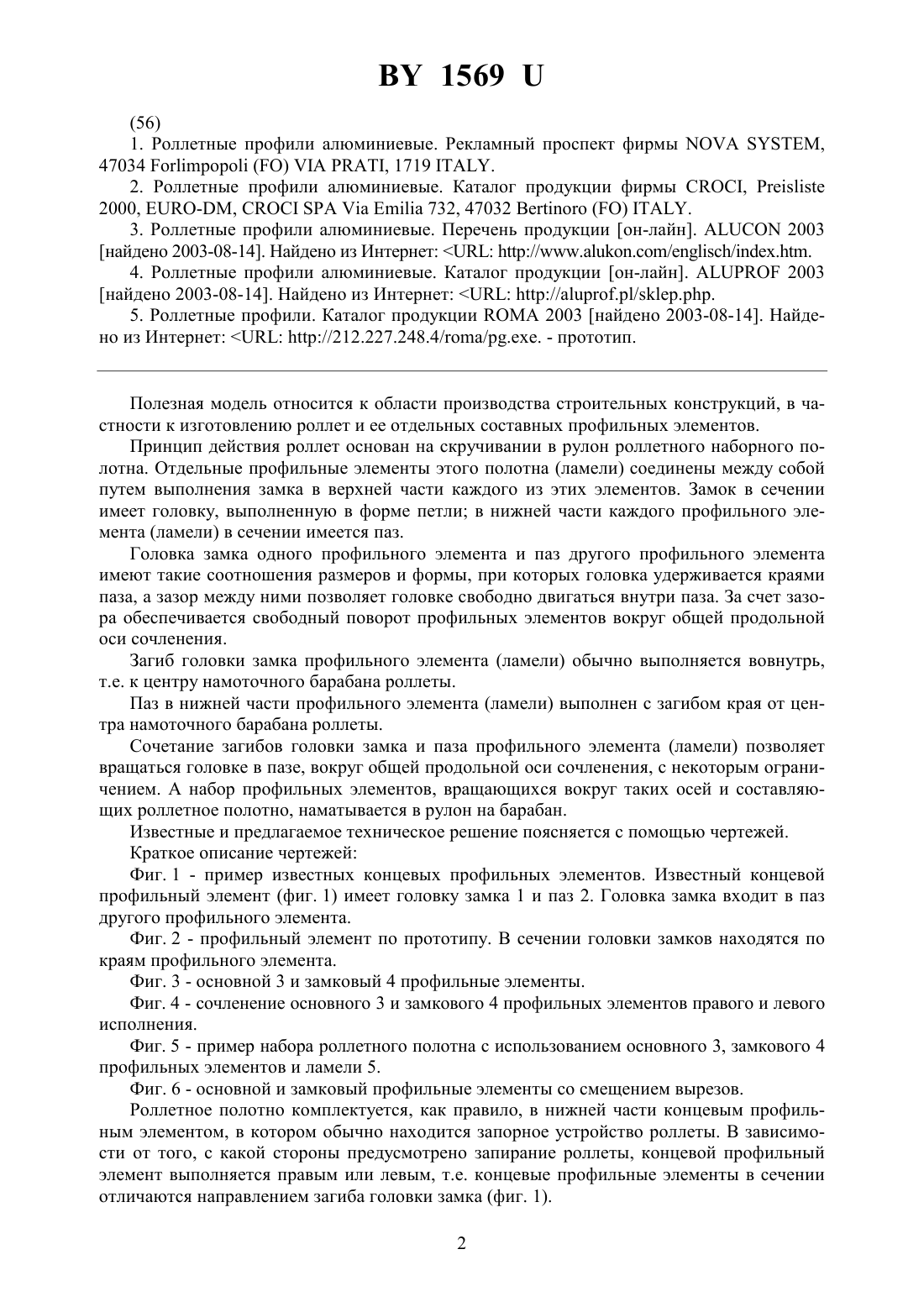

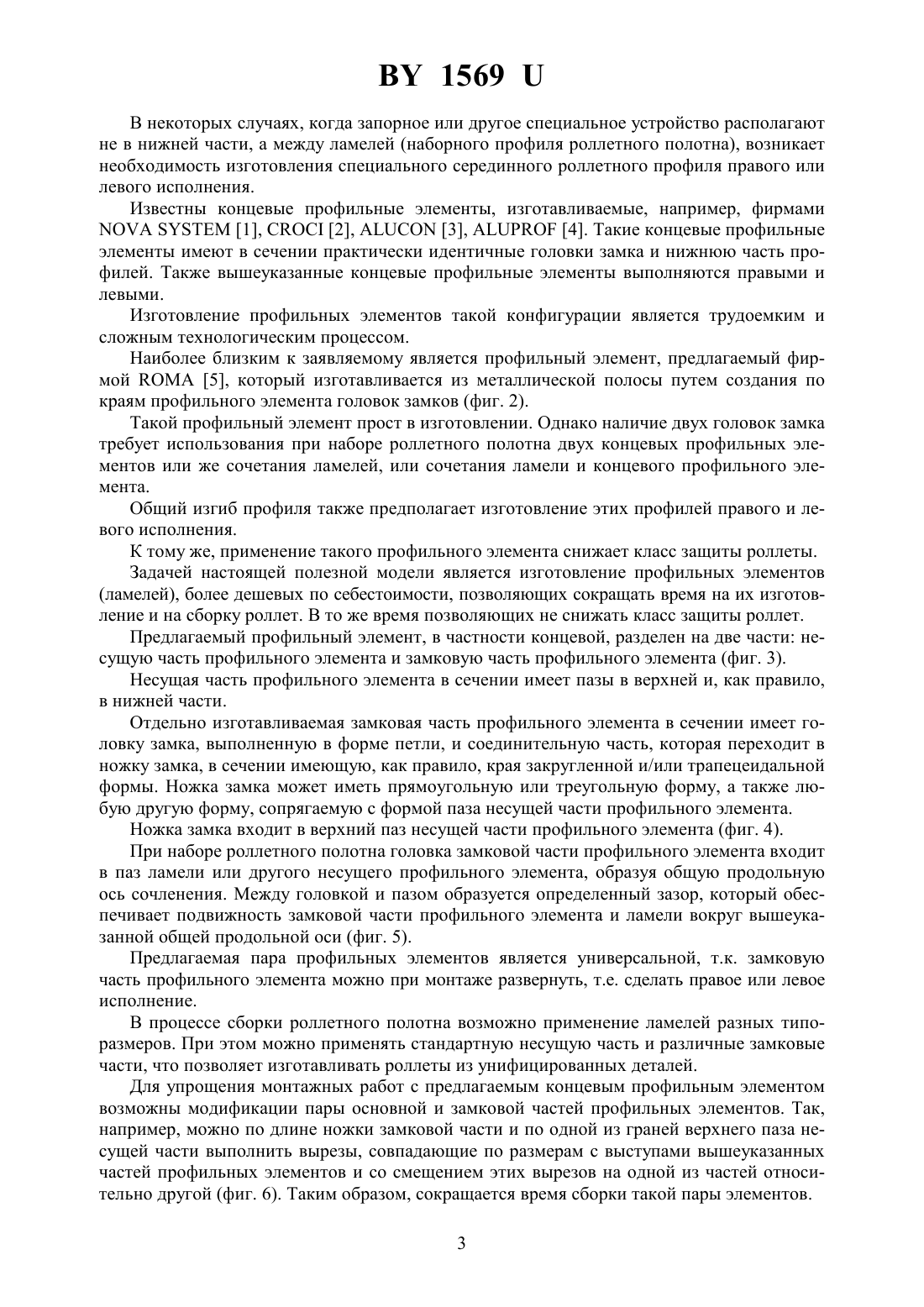

(71) Заявитель Белорусско-латвийское совместное предприятие Общество с ограниченной ответственностью АЛЮТЕХ Инкорпорейтед(72) Авторы Янушко Сергей Владимирович Андреев Сергей Леонидович Знайда Дмитрий Анатольевич(73) Патентообладатель Белорусско-латвийское совместное предприятие Общество с ограниченной ответственностью АЛЮТЕХ Инкорпорейтед(57) 1. Замковый профиль роллеты для сочленения ее профильных элементов, имеющий основную профильную часть и замковую часть, отличающийся тем, что замковая часть выполнена раздельной от профильной части и через соединительную часть переходит в ножку замка, имеющую в сечении края закругленной и/или трапецеидальной формы, а несущая часть имеет паз для захвата ножки замка. 2. Замковый профиль роллеты по п. 1, отличающийся тем, что форма ножки замка выполнена сопряженной с формой паза несущей части профильного элемента. 3. Замковый профиль роллеты по п. 1, отличающийся тем, что по длине ножки замкового профиля и по одной из граней верхнего паза несущей части профильного элемента роллеты выполнены вырезы, совпадающие по размерам с выступами вышеуказанных профильных элементов и со смещением этих вырезов на одном из элементов роллеты относительно другого.(56) 1. Роллетные профили алюминиевые. Рекламный проспект фирмы,47034, 1719 . 2. Роллетные профили алюминиевые. Каталог продукции фирмы ,2000, -,732, 47032. 3. Роллетные профили алюминиевые. Перечень продукции он-лайн.2003 найдено 2003-08-14. Найдено из Интернет//// 4. Роллетные профили алюминиевые. Каталог продукции он-лайн.2003 найдено 2003-08-14. Найдено из Интернет//./ 5. Роллетные профили. Каталог продукции 2003 найдено 2003-08-14. Найдено из Интернет//212.227.248.4// - прототип. Полезная модель относится к области производства строительных конструкций, в частности к изготовлению роллет и ее отдельных составных профильных элементов. Принцип действия роллет основан на скручивании в рулон роллетного наборного полотна. Отдельные профильные элементы этого полотна (ламели) соединены между собой путем выполнения замка в верхней части каждого из этих элементов. Замок в сечении имеет головку, выполненную в форме петли в нижней части каждого профильного элемента (ламели) в сечении имеется паз. Головка замка одного профильного элемента и паз другого профильного элемента имеют такие соотношения размеров и формы, при которых головка удерживается краями паза, а зазор между ними позволяет головке свободно двигаться внутри паза. За счет зазора обеспечивается свободный поворот профильных элементов вокруг общей продольной оси сочленения. Загиб головки замка профильного элемента (ламели) обычно выполняется вовнутрь,т.е. к центру намоточного барабана роллеты. Паз в нижней части профильного элемента (ламели) выполнен с загибом края от центра намоточного барабана роллеты. Сочетание загибов головки замка и паза профильного элемента (ламели) позволяет вращаться головке в пазе, вокруг общей продольной оси сочленения, с некоторым ограничением. А набор профильных элементов, вращающихся вокруг таких осей и составляющих роллетное полотно, наматывается в рулон на барабан. Известные и предлагаемое техническое решение поясняется с помощью чертежей. Краткое описание чертежей Фиг. 1 - пример известных концевых профильных элементов. Известный концевой профильный элемент (фиг. 1) имеет головку замка 1 и паз 2. Головка замка входит в паз другого профильного элемента. Фиг. 2 - профильный элемент по прототипу. В сечении головки замков находятся по краям профильного элемента. Фиг. 3 - основной 3 и замковый 4 профильные элементы. Фиг. 4 - сочленение основного 3 и замкового 4 профильных элементов правого и левого исполнения. Фиг. 5 - пример набора роллетного полотна с использованием основного 3, замкового 4 профильных элементов и ламели 5. Фиг. 6 - основной и замковый профильные элементы со смещением вырезов. Роллетное полотно комплектуется, как правило, в нижней части концевым профильным элементом, в котором обычно находится запорное устройство роллеты. В зависимости от того, с какой стороны предусмотрено запирание роллеты, концевой профильный элемент выполняется правым или левым, т.е. концевые профильные элементы в сечении отличаются направлением загиба головки замка (фиг. 1). 2 1569 В некоторых случаях, когда запорное или другое специальное устройство располагают не в нижней части, а между ламелей (наборного профиля роллетного полотна), возникает необходимость изготовления специального серединного роллетного профиля правого или левого исполнения. Известны концевые профильные элементы, изготавливаемые, например, фирмами 1,2,3,4. Такие концевые профильные элементы имеют в сечении практически идентичные головки замка и нижнюю часть профилей. Также вышеуказанные концевые профильные элементы выполняются правыми и левыми. Изготовление профильных элементов такой конфигурации является трудоемким и сложным технологическим процессом. Наиболее близким к заявляемому является профильный элемент, предлагаемый фирмой 5, который изготавливается из металлической полосы путем создания по краям профильного элемента головок замков (фиг. 2). Такой профильный элемент прост в изготовлении. Однако наличие двух головок замка требует использования при наборе роллетного полотна двух концевых профильных элементов или же сочетания ламелей, или сочетания ламели и концевого профильного элемента. Общий изгиб профиля также предполагает изготовление этих профилей правого и левого исполнения. К тому же, применение такого профильного элемента снижает класс защиты роллеты. Задачей настоящей полезной модели является изготовление профильных элементов(ламелей), более дешевых по себестоимости, позволяющих сокращать время на их изготовление и на сборку роллет. В то же время позволяющих не снижать класс защиты роллет. Предлагаемый профильный элемент, в частности концевой, разделен на две части несущую часть профильного элемента и замковую часть профильного элемента (фиг. 3). Несущая часть профильного элемента в сечении имеет пазы в верхней и, как правило,в нижней части. Отдельно изготавливаемая замковая часть профильного элемента в сечении имеет головку замка, выполненную в форме петли, и соединительную часть, которая переходит в ножку замка, в сечении имеющую, как правило, края закругленной и/или трапецеидальной формы. Ножка замка может иметь прямоугольную или треугольную форму, а также любую другую форму, сопрягаемую с формой паза несущей части профильного элемента. Ножка замка входит в верхний паз несущей части профильного элемента (фиг. 4). При наборе роллетного полотна головка замковой части профильного элемента входит в паз ламели или другого несущего профильного элемента, образуя общую продольную ось сочленения. Между головкой и пазом образуется определенный зазор, который обеспечивает подвижность замковой части профильного элемента и ламели вокруг вышеуказанной общей продольной оси (фиг. 5). Предлагаемая пара профильных элементов является универсальной, т.к. замковую часть профильного элемента можно при монтаже развернуть, т.е. сделать правое или левое исполнение. В процессе сборки роллетного полотна возможно применение ламелей разных типоразмеров. При этом можно применять стандартную несущую часть и различные замковые части, что позволяет изготавливать роллеты из унифицированных деталей. Для упрощения монтажных работ с предлагаемым концевым профильным элементом возможны модификации пары основной и замковой частей профильных элементов. Так,например, можно по длине ножки замковой части и по одной из граней верхнего паза несущей части выполнить вырезы, совпадающие по размерам с выступами вышеуказанных частей профильных элементов и со смещением этих вырезов на одной из частей относительно другой (фиг. 6). Таким образом, сокращается время сборки такой пары элементов. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
