Щит противопульный

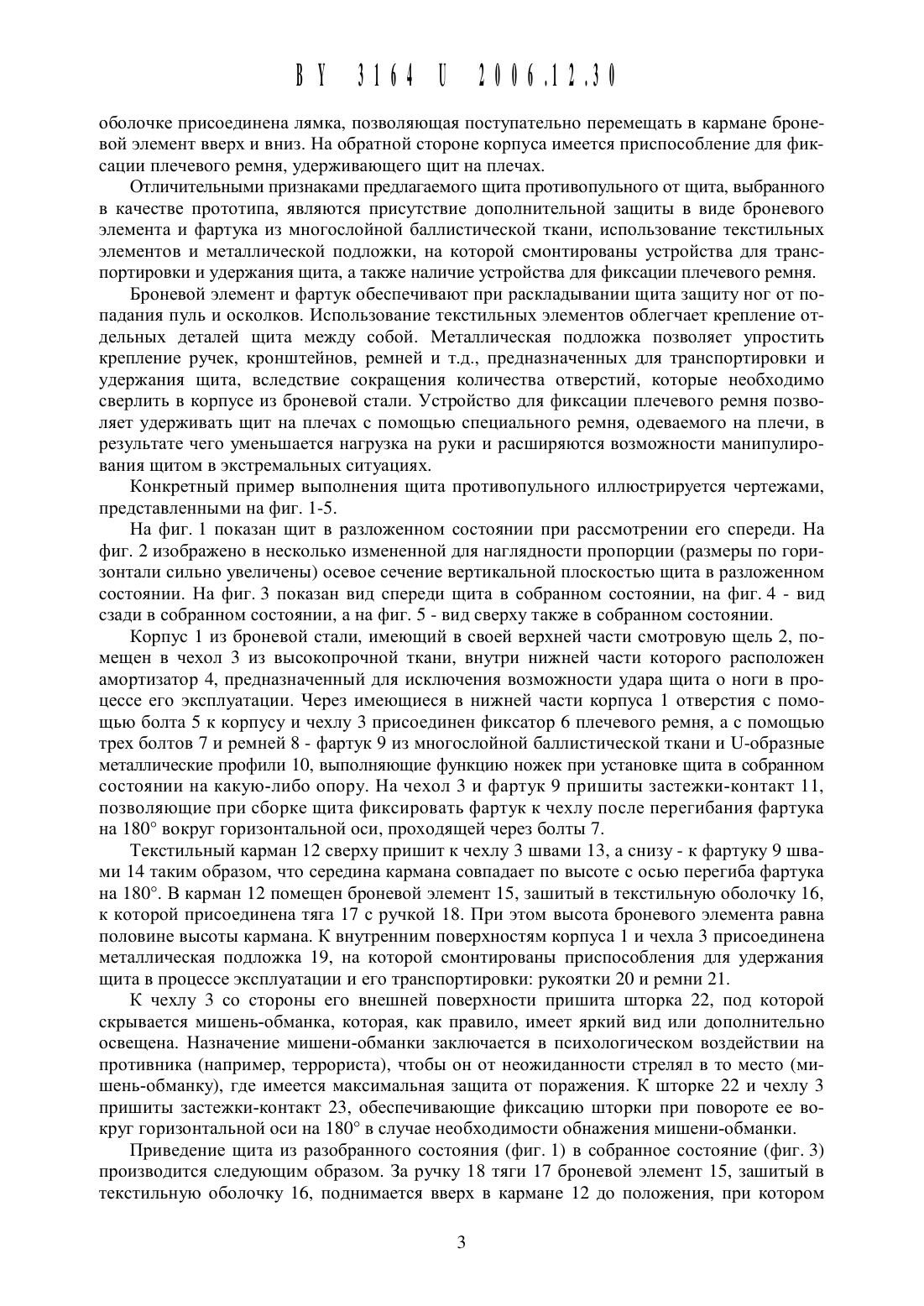

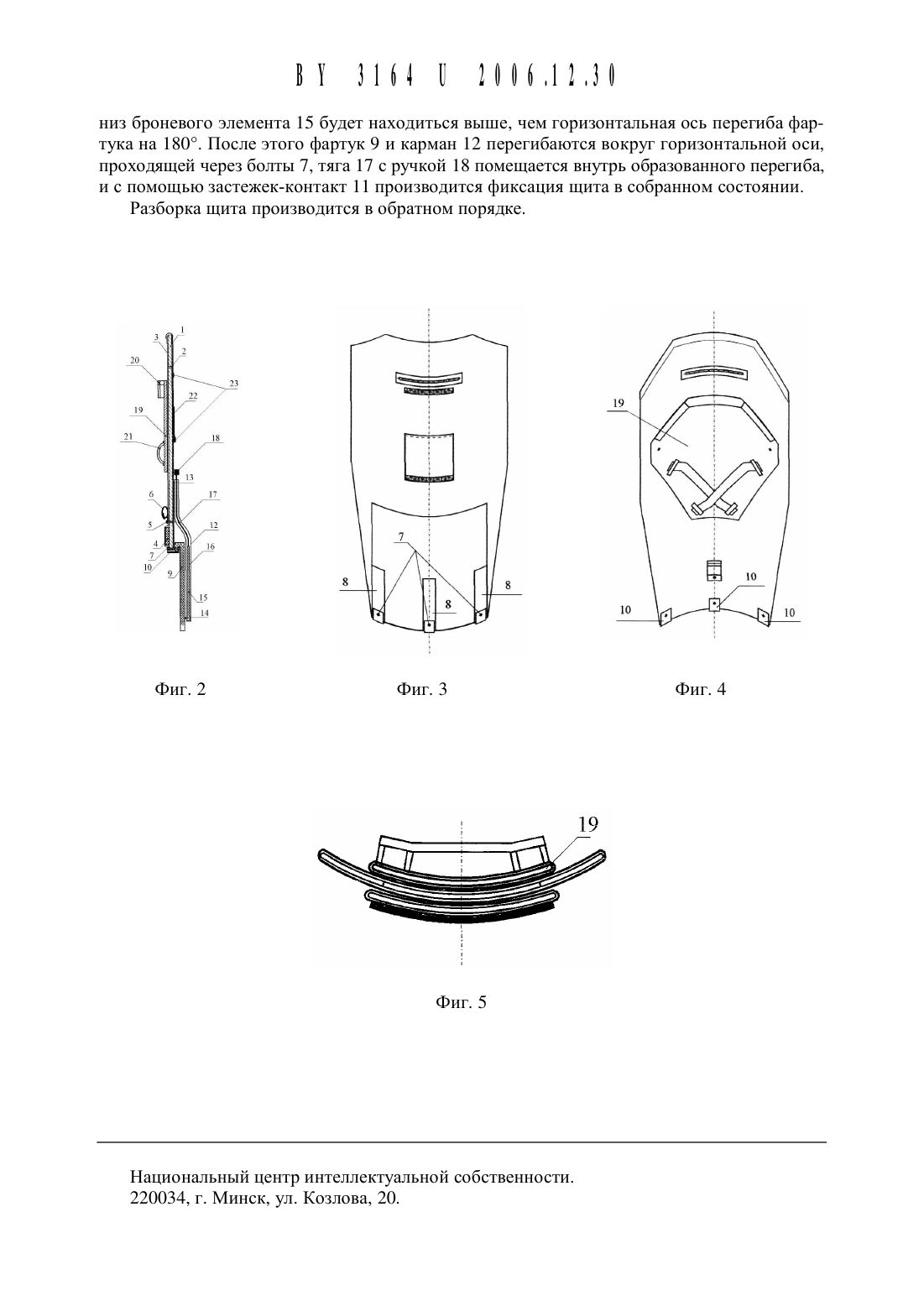

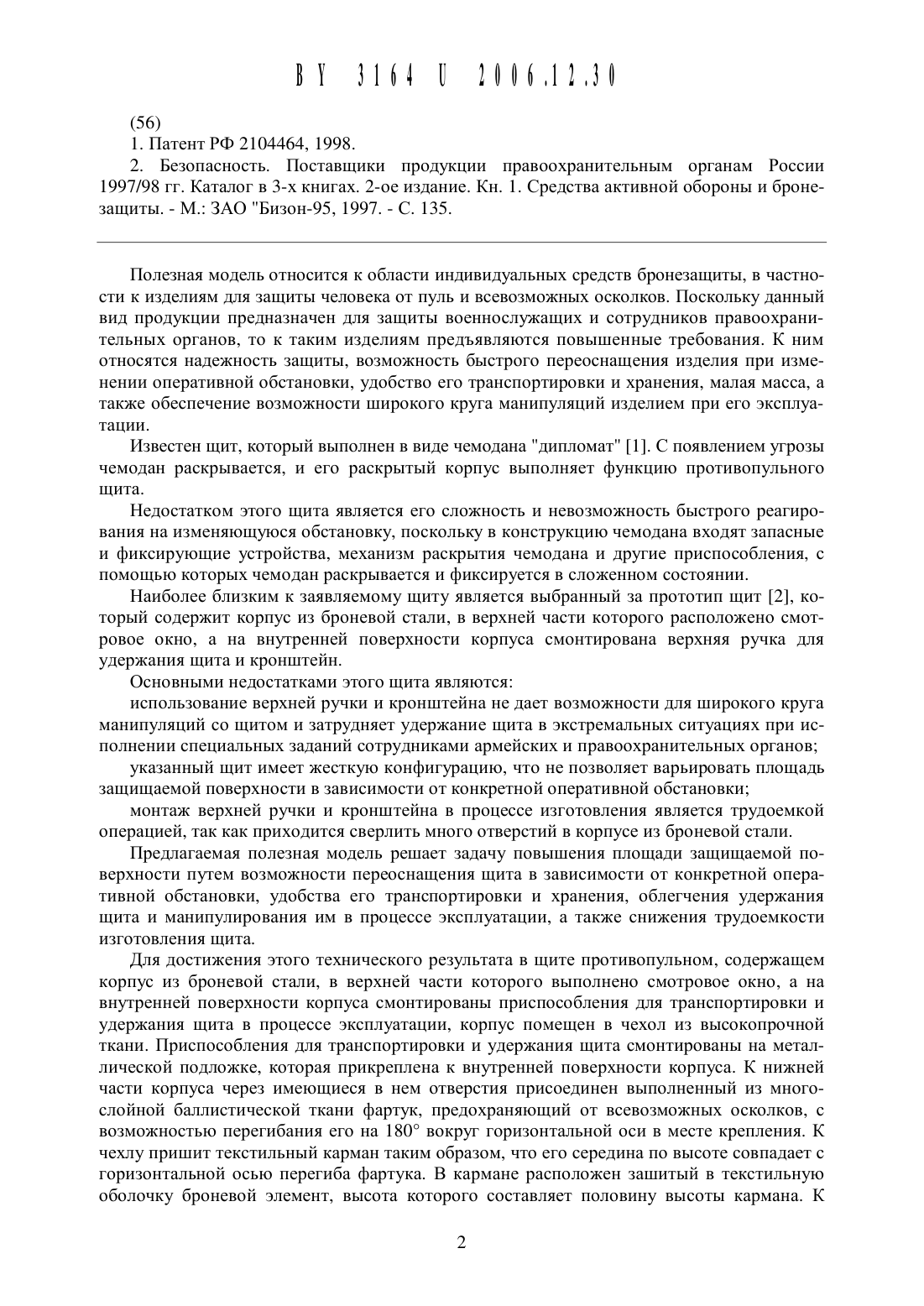

(71) Заявитель Научно-производственное республиканское унитарное предприятие Техномаг (ВУ)(72) Авторы Дик Виктор Николаевич Попова Ирина Петровна Шнатаров Эдуард Альфонсович (ВУ)(73) Патентообладатель Научно-производственное республиканское унитарное предприятие Техномаг (ВУ)Щит противопульнь 1 й, содержащий корпус из броневой стали, в верхней части которого выполнено смотровое окно, а на внутренней поверхности корпуса смонтированы приспособления для транспортировки и удержания щита в процессе эксплуатации, отличающийся тем, что корпус помещен в чехол из высокопрочной ткани, приспособления для транспортировки и удержания щита смонтированы на прикрепленной к внутренней поверхности корпуса металлической подложке, к нижней части корпуса через имеющиеся в нем отверстия присоединены с возможностью перегибания на 180 вокруг горизонтальной оси фартук из многослойной баллистической ткани и текстильный карман, в котором расположен защитый в текстильную оболочку дополнительный броневой элемент с прикрепленной к текстильной оболочке лямкой, позволяющей поступательно перемещать в кармане броневой элемент вверх и вниз, при этом высота броневого элемента равна половине высоты кармана, а к нижней части корпуса присоединено устройство для фиксации плечевого ремня.2. Безопасность. Поставщики продукции правоохранительным органам России 1997/98 гг. Каталог в 3-х книгах. 2-ое издание. Кн. 1. Средства активной обороны и броне защить 1. - М. ЗАО Бизон-95, 1997. - С. 135.Полезная модель относится К области индивидуальных средств бронезащить 1, в частности К изделиям для защиты человека от пуль и всевозможных осколков. Поскольку данный вид продукции предназначен для защиты военнослужащих и сотрудников правоохранительных органов, то к таким изделиям предъявляются повышенные требования. К ним относятся надежность защиты, возможность быстрого переоснащения изделия при изменении оперативной обстановки, удобство его транспортировки и хранения, малая масса, а также обеспечение возможности Широкого круга манипуляций изделием при его эксплуатации.Известен щит, который выполнен в виде чемодана дипломат 1. С появлением угрозы чемодан раскрывается, и его раскрытый корпус выполняет функцию противопульного щита.Недостатком этого щита является его сложность и невозможность быстрого реагирования на изменяющуюся обстановку, поскольку в конструкцию чемодана входят запасные и фиксирующие устройства, механизм раскрытия чемодана и другие приспособления, с помощью которых Чемодан раскрывается и фиксируется в сложенном состоянии.Наиболее близким к заявляемому щиту является выбранный за прототип щит 2, который содержит корпус из броневой стали, в верхней части которого расположено смотровое окно, а на внутренней поверхности корпуса смонтирована верхняя ручка для удержания щита и кронщтейн.Основными недостатками этого щита являютсяиспользование верхней ручки и кронщтейна не дает возможности для Широкого круга манипуляций со щитом и затрудняет удержание щита в экстремальных ситуациях при исполнении специальных заданий сотрудниками армейских и правоохранительных органовуказанный щит имеет жесткую конфигурацию, что не позволяет варьировать площадь защищаемой поверхности в зависимости от конкретной оперативной обстановкимонтаж верхней ручки и кронщтейна в процессе изготовления является трудоемкой операцией, так как приходится сверлить много отверстий в корпусе из броневой стали.Предлагаемая полезная модель рещает задачу повыщения площади защищаемой поверхности путем возможности переоснащения щита в зависимости от конкретной оперативной обстановки, удобства его транспортировки и хранения, облегчения удержания щита и манипулирования им в процессе эксплуатации, а также снижения трудоемкости изготовления щита.Для достижения этого технического результата в щите противопульном, содержащем корпус из броневой стали, в верхней части которого выполнено смотровое окно, а на внутренней поверхности корпуса смонтированы приспособления для транспортировки и удержания щита в процессе эксплуатации, корпус помещен в чехол из высокопрочной ткани. Приспособления для транспортировки и удержания щита смонтированы на металлической подложке, которая прикреплена к внутренней поверхности корпуса. К нижней части корпуса через имеющиеся в нем отверстия присоединен выполненный из многослойной баллистической ткани фартук, предохраняющий от всевозможных осколков, с возможностью перегибания его на 18 О вокруг горизонтальной оси в месте крепления. К чехлу прищит текстильный карман таким образом, что его середина по высоте совпадает с горизонтальной осью перегиба фартука. В кармане расположен защитый в текстильную оболочку броневой элемент, высота которого составляет половину высоты кармана. Коболочке присоединена лямка, позволяющая поступательно перемещать в кармане броневой элемент вверх И вниз. На обратной стороне корпуса имеется приспособление для фиксации плечевого ремня, удерживающего щит на плечах.Отличительными признаками предлагаемого щита противопульного от щита, выбранного в качестве прототипа, являются присутствие дополнительной защиты в виде броневого элемента и фартука из многослойной баллистической ткани, использование текстильных элементов и металлической подложки, на которой смонтированы устройства для транспортировки и удержания щита, а также наличие устройства для фиксации плечевого ремня.Броневой элемент и фартук обеспечивают при раскладывании щита защиту ног от попадания пуль и осколков. Использование текстильных элементов облегчает крепление отдельных деталей щита между собой. Металлическая подложка позволяет упростить крепление ручек, кронштейнов, ремней и т.д., предназначенных для транспортировки и удержания щита, вследствие сокращения количества отверстий, которые необходимо сверлить в корпусе из броневой стали. Устройство для фиксации плечевого ремня позволяет удерживать щит на плечах с помощью специального ремня, одеваемого на плечи, в результате чего уменьшается нагрузка на руки и расщиряются возможности манипулирования щитом в экстремальных ситуациях.Конкретный пример выполнения щита противопульного иллюстрируется чертежами,представленными на фиг. 1-5.На фиг. 1 показан щит в разложенном состоянии при рассмотрении его спереди. На фиг. 2 изображено в несколько измененной для наглядности пропорции (размеры по горизонтали сильно увеличены) осевое сечение вертикальной плоскостью щита в разложенном состоянии. На фиг. 3 показан вид спереди щита в собранном состоянии, на фиг. 4 - вид сзади в собранном состоянии, а на фиг. 5 - вид сверху также в собранном состоянии.Корпус 1 из броневой стали, имеющий в своей верхней части смотровую щель 2, помещен в чехол 3 из высокопрочной ткани, внутри нижней части которого расположен амортизатор 4, предназначенный для исключения возможности удара щита о ноги в процессе его эксплуатации. Через имеющиеся в нижней части корпуса 1 отверстия с помощью болта 5 к корпусу и чехлу 3 присоединен фиксатор 6 плечевого ремня, а с помощью трех болтов 7 и ремней 8 - фартук 9 из многослойной баллистической ткани и П-образные металлические профили 10, выполняющие функцию ножек при установке щита в собранном состоянии на какую-либо опору. На чехол 3 и фартук 9 прищиты застежки-контакт 11,позволяющие при сборке щита фиксировать фартук к чехлу после перегибания фартука на 18 О вокруг горизонтальной оси, проходящей через болты 7.Текстильный карман 12 сверху прищит к чехлу 3 щвами 13, а снизу - к фартуку 9 щвами 14 таким образом, что середина кармана совпадает по высоте с осью перегиба фартука на 18 О. В карман 12 помещен броневой элемент 15, защитый в текстильную оболочку 16,к которой присоединена тяга 17 с ручкой 18. При этом высота броневого элемента равна половине высоты кармана. К внутренним поверхностям корпуса 1 и чехла 3 присоединена металлическая подложка 19, на которой смонтированы приспособления для удержания щита в процессе эксплуатации и его транспортировки рукоятки 20 и ремни 21.К чехлу 3 со стороны его внещней поверхности прищита Шторка 22, под которой скрывается мищень-обманка, которая, как правило, имеет яркий вид или дополнительно освещена. Назначение мищени-обманки заключается в психологическом воздействии на противника (например, террориста), чтобы он от неожиданности стрелял в то место (мищень-обманку), где имеется максимальная защита от поражения. К щторке 22 и чехлу 3 прищиты застежки-контакт 23, обеспечивающие фиксацию щторки при повороте ее вокруг горизонтальной оси на 18 О в случае необходимости обнажения мищени-обманки.Приведение щита из разобранного состояния (фиг. 1) в собранное состояние (фиг. 3) производится следующим образом. За ручку 18 тяги 17 броневой элемент 15, защитый в текстильную оболочку 16, поднимается вверх в кармане 12 до положения, при которомниз броневого элемента 15 будет находиться выше, Чем горизонтальная ось перегиба фар тука на 18 О. После этого фартук 9 И карМан 12 перегибаются вокруг горизонтальной оси, проходящей Через болты 7, тяга 17 с ручкой 18 помещается внутрь образованного перегиба, и с помощью застежек-контакт 11 производится фиксация Щита в собранном состоянии. Разборка Щита производится в обратном порядке.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
