Профилировщик

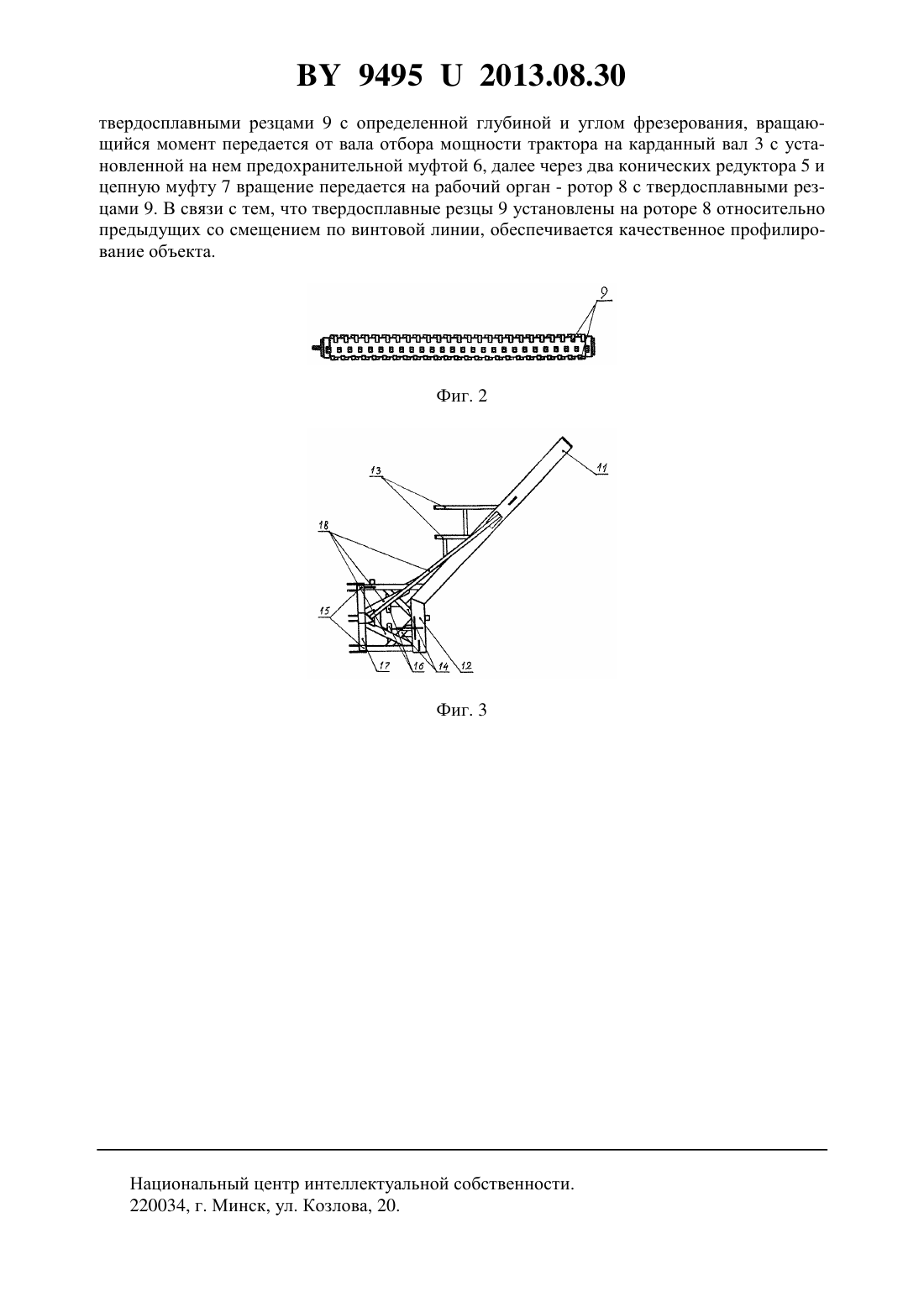

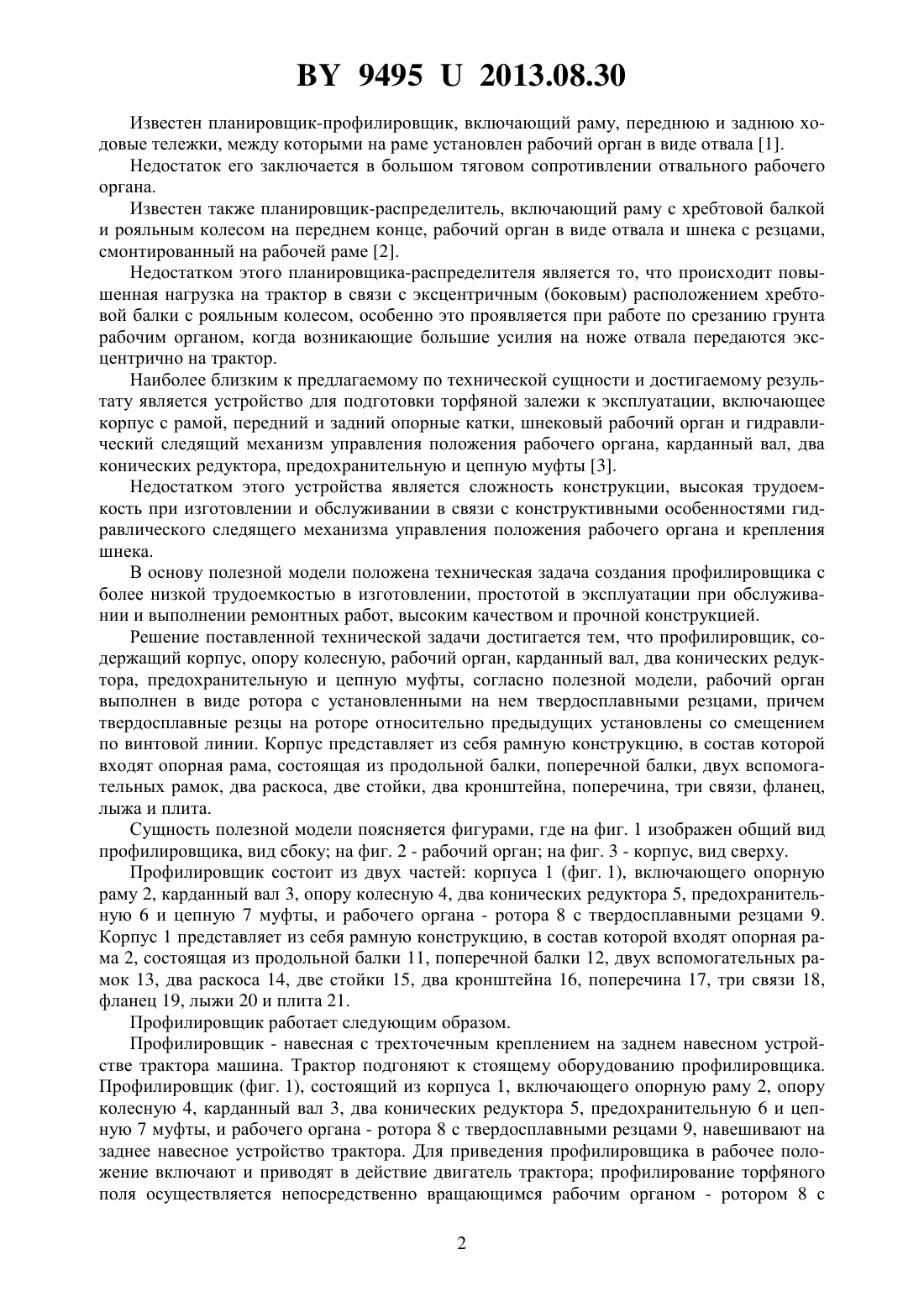

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(72) Авторы Дьячков Юрий Юрьевич Ходоркин Александр Викторович(73) Патентообладатель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(57) 1. Профилировщик, содержащий корпус, опору колесную, рабочий орган, карданный вал, два конических редуктора, предохранительную и цепную муфты, отличающийся тем, что рабочий орган выполнен в виде ротора с установленными на нем твердосплавными резцами, причем твердосплавные резцы на роторе относительно предыдущих установлены со смещением по винтовой линии. 2. Профилировщик по п. 1, отличающийся тем, что корпус представляет из себя рамную конструкцию, в состав которой входят опорная рама, состоящая из продольной балки,поперечной балки, двух вспомогательных рамок, два раскоса, две стойки, два кронштейна,поперечина, три связи, фланец, лыжа и плита.(56) 1. А. с. 241298, МПК 02 3/62, 1965. 2.2382147, МПК 02 3/76, 2010. 3. Кудимов Л.П. и др. Технология и комплексная механизация подготовки торфяных месторождений к разработке. - М. Недра, 1974. - С. 174-178. Фиг. 1 Полезная модель относится к строительным и торфодобывающим машинам, используемым при планировке земляной поверхности, например для создания профиля карты на полях, подготовленных к торфодобыче и других объектов. 94952013.08.30 Известен планировщик-профилировщик, включающий раму, переднюю и заднюю ходовые тележки, между которыми на раме установлен рабочий орган в виде отвала 1. Недостаток его заключается в большом тяговом сопротивлении отвального рабочего органа. Известен также планировщик-распределитель, включающий раму с хребтовой балкой и рояльным колесом на переднем конце, рабочий орган в виде отвала и шнека с резцами,смонтированный на рабочей раме 2. Недостатком этого планировщика-распределителя является то, что происходит повышенная нагрузка на трактор в связи с эксцентричным (боковым) расположением хребтовой балки с рояльным колесом, особенно это проявляется при работе по срезанию грунта рабочим органом, когда возникающие большие усилия на ноже отвала передаются эксцентрично на трактор. Наиболее близким к предлагаемому по технической сущности и достигаемому результату является устройство для подготовки торфяной залежи к эксплуатации, включающее корпус с рамой, передний и задний опорные катки, шнековый рабочий орган и гидравлический следящий механизм управления положения рабочего органа, карданный вал, два конических редуктора, предохранительную и цепную муфты 3. Недостатком этого устройства является сложность конструкции, высокая трудоемкость при изготовлении и обслуживании в связи с конструктивными особенностями гидравлического следящего механизма управления положения рабочего органа и крепления шнека. В основу полезной модели положена техническая задача создания профилировщика с более низкой трудоемкостью в изготовлении, простотой в эксплуатации при обслуживании и выполнении ремонтных работ, высоким качеством и прочной конструкцией. Решение поставленной технической задачи достигается тем, что профилировщик, содержащий корпус, опору колесную, рабочий орган, карданный вал, два конических редуктора, предохранительную и цепную муфты, согласно полезной модели, рабочий орган выполнен в виде ротора с установленными на нем твердосплавными резцами, причем твердосплавные резцы на роторе относительно предыдущих установлены со смещением по винтовой линии. Корпус представляет из себя рамную конструкцию, в состав которой входят опорная рама, состоящая из продольной балки, поперечной балки, двух вспомогательных рамок, два раскоса, две стойки, два кронштейна, поперечина, три связи, фланец,лыжа и плита. Сущность полезной модели поясняется фигурами, где на фиг. 1 изображен общий вид профилировщика, вид сбоку на фиг. 2 - рабочий орган на фиг. 3 - корпус, вид сверху. Профилировщик состоит из двух частей корпуса 1 (фиг. 1), включающего опорную раму 2, карданный вал 3, опору колесную 4, два конических редуктора 5, предохранительную 6 и цепную 7 муфты, и рабочего органа - ротора 8 с твердосплавными резцами 9. Корпус 1 представляет из себя рамную конструкцию, в состав которой входят опорная рама 2, состоящая из продольной балки 11, поперечной балки 12, двух вспомогательных рамок 13, два раскоса 14, две стойки 15, два кронштейна 16, поперечина 17, три связи 18,фланец 19, лыжи 20 и плита 21. Профилировщик работает следующим образом. Профилировщик - навесная с трехточечным креплением на заднем навесном устройстве трактора машина. Трактор подгоняют к стоящему оборудованию профилировщика. Профилировщик (фиг. 1), состоящий из корпуса 1, включающего опорную раму 2, опору колесную 4, карданный вал 3, два конических редуктора 5, предохранительную 6 и цепную 7 муфты, и рабочего органа - ротора 8 с твердосплавными резцами 9, навешивают на заднее навесное устройство трактора. Для приведения профилировщика в рабочее положение включают и приводят в действие двигатель трактора профилирование торфяного поля осуществляется непосредственно вращающимся рабочим органом - ротором 8 с 2 94952013.08.30 твердосплавными резцами 9 с определенной глубиной и углом фрезерования, вращающийся момент передается от вала отбора мощности трактора на карданный вал 3 с установленной на нем предохранительной муфтой 6, далее через два конических редуктора 5 и цепную муфту 7 вращение передается на рабочий орган - ротор 8 с твердосплавными резцами 9. В связи с тем, что твердосплавные резцы 9 установлены на роторе 8 относительно предыдущих со смещением по винтовой линии, обеспечивается качественное профилирование объекта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
