Банка для напитков

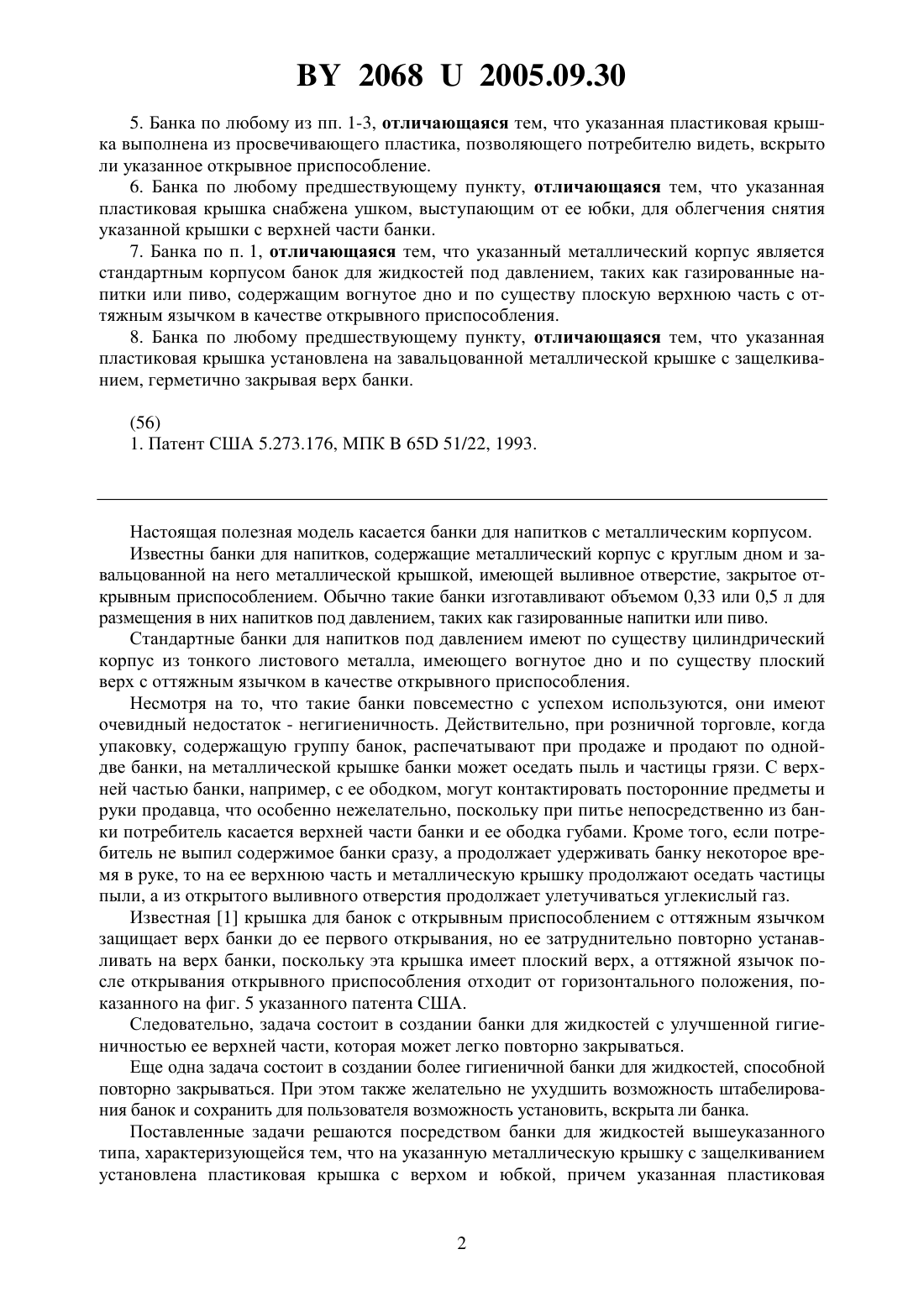

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель НЕПОКЛОНОВ Александр Анатольевич(72) Автор НЕПОКЛОНОВ Александр Анатольевич(73) Патентообладатель НЕПОКЛОНОВ Александр Анатольевич(57) 1. Банка для напитков, содержащая по существу цилиндрический корпус с дном и открытым верхом с завальцованной на него металлической крышкой, имеющей выливное отверстие, закрытое открывным приспособлением, причем на указанную металлическую крышку установлена съемная пластиковая крышка, имеющая верх и отходящую от него юбку, отличающаяся тем, что указанная пластиковая крышка выполнена с выпуклым верхом для повторной установки на банку после вскрытия указанного открывного приспособления. 2. Банка по п. 1, отличающаяся тем, что указанная юбка имеет в сечении С-образный профиль. 3. Банка по п. 1 или 2, отличающаяся тем, что указанное дно имеет кольцевой опорный выступ, а верх указанной пластиковой крышки выполнен с кольцевым желобом, позволяющим устанавливать опорный выступ одной банки в указанный желоб пластиковой крышки другой банки при установке банок одна на другую. 4. Банка по любому предшествующему пункту, отличающаяся тем, что указанная пластиковая крышка выполнена из непрозрачного пластика. 20682005.09.30 5. Банка по любому из пп. 1-3, отличающаяся тем, что указанная пластиковая крышка выполнена из просвечивающего пластика, позволяющего потребителю видеть, вскрыто ли указанное открывное приспособление. 6. Банка по любому предшествующему пункту, отличающаяся тем, что указанная пластиковая крышка снабжена ушком, выступающим от ее юбки, для облегчения снятия указанной крышки с верхней части банки. 7. Банка по п. 1, отличающаяся тем, что указанный металлический корпус является стандартным корпусом банок для жидкостей под давлением, таких как газированные напитки или пиво, содержащим вогнутое дно и по существу плоскую верхнюю часть с оттяжным язычком в качестве открывного приспособления. 8. Банка по любому предшествующему пункту, отличающаяся тем, что указанная пластиковая крышка установлена на завальцованной металлической крышке с защелкиванием, герметично закрывая верх банки. Настоящая полезная модель касается банки для напитков с металлическим корпусом. Известны банки для напитков, содержащие металлический корпус с круглым дном и завальцованной на него металлической крышкой, имеющей выливное отверстие, закрытое открывным приспособлением. Обычно такие банки изготавливают объемом 0,33 или 0,5 л для размещения в них напитков под давлением, таких как газированные напитки или пиво. Стандартные банки для напитков под давлением имеют по существу цилиндрический корпус из тонкого листового металла, имеющего вогнутое дно и по существу плоский верх с оттяжным язычком в качестве открывного приспособления. Несмотря на то, что такие банки повсеместно с успехом используются, они имеют очевидный недостаток - негигиеничность. Действительно, при розничной торговле, когда упаковку, содержащую группу банок, распечатывают при продаже и продают по однойдве банки, на металлической крышке банки может оседать пыль и частицы грязи. С верхней частью банки, например, с ее ободком, могут контактировать посторонние предметы и руки продавца, что особенно нежелательно, поскольку при питье непосредственно из банки потребитель касается верхней части банки и ее ободка губами. Кроме того, если потребитель не выпил содержимое банки сразу, а продолжает удерживать банку некоторое время в руке, то на ее верхнюю часть и металлическую крышку продолжают оседать частицы пыли, а из открытого выливного отверстия продолжает улетучиваться углекислый газ. Известная 1 крышка для банок с открывным приспособлением с оттяжным язычком защищает верх банки до ее первого открывания, но ее затруднительно повторно устанавливать на верх банки, поскольку эта крышка имеет плоский верх, а оттяжной язычок после открывания открывного приспособления отходит от горизонтального положения, показанного на фиг. 5 указанного патента США. Следовательно, задача состоит в создании банки для жидкостей с улучшенной гигиеничностью ее верхней части, которая может легко повторно закрываться. Еще одна задача состоит в создании более гигиеничной банки для жидкостей, способной повторно закрываться. При этом также желательно не ухудшить возможность штабелирования банок и сохранить для пользователя возможность установить, вскрыта ли банка. Поставленные задачи решаются посредством банки для жидкостей вышеуказанного типа, характеризующейся тем, что на указанную металлическую крышку с защелкиванием установлена пластиковая крышка с верхом и юбкой, причем указанная пластиковая 20682005.09.30 крышка выполнена с возможностью повторной установки на банку после вскрытия указанного открывного приспособления. Дно банки предпочтительно имеет кольцевой опорный выступ, а верх указанной пластиковой крышки выполнен с кольцевым желобом, позволяющим устанавливать опорный выступ одной банки в указанный желоб пластиковой крышки другой банки при установке банок одна на другую. Пластиковая крышка выполнена из пластика, непрозрачного или просвечивающего,позволяющего потребителю видеть, вскрыто ли указанное открывное приспособление. Предпочтительно, указанная пластиковая крышка снабжена ушком, выступающим от ее юбки, для облегчения снятия указанной крышки с верхней части банки. Обычно указанный металлический корпус будет стандартным корпусом банок для жидкостей под давлением, таких как газированные напитки или пиво, содержащим вогнутое дно и по существу плоскую металлическую крышку с оттяжным язычком в качестве открывного приспособления. Далее заявленная полезная модель поясняется на примере выполнения со ссылкой на сопровождающие чертежи, на которых фиг. 1 - вид варианта выполнения металлической банки для жидкостей с пластиковой крышкой,фиг. 2 - вид пластиковой крышки в сечении, и фиг. 3 - вид двух банок с крышками, установленных одна на другую. На фиг. 1 представлен общий вид варианта выполнения заявленной банки, пригодной для напитков под давлением. Показанная на фиг. 3 банка имеет в общем цилиндрический металлический корпус 1 с вогнутым дном 2 и завальцованной на верхней части корпуса металлической крышкой 3. Вогнутое дно содержит кольцевой опорный выступ 4, а металлическая крышка 3 имеет выливное отверстие, герметизированное открывным приспособлением, выполненным в виде оттяжного язычка 5. Верхняя часть 3 банки закрыта пластиковой крышкой 6, которая может быть выполнена из непрозрачного пластика или, в варианте выполнения, из просвечивающего пластика, чтобы потребитель мог установить, вскрыто ли открывное приспособление или нет. Пластиковая крышка 6 установлена на ободке верхней части 3 банки с защелкиванием(фиг. А), обеспечивая герметичное закрывание верха банки. На фиг. 2 представлено сечение пластиковой крышки 6, содержащей верх 7 и юбку 8. Пластиковая крышка 6 также может быть снабжена ушком 9, выступающим от ее юбки 8,для облегчения снятия пластиковой крышки с верхней части банки. Указанная возможность повторной установки крышки на банку после вскрытия открывного приспособления обеспечивается в частности благодаря тому, что верх 7 крышки является выпуклым, как показано на чертежах - фиг. 1 и 2. Выпуклость верха 7 может соответствовать вогнутости дна 2 банки, как показано на фиг. 3. Когда открывают открывное приспособление банки, оттяжной язычок обычно отводят от горизонтального положения. Поэтому, в случае крышек уровня техники с плоским верхом, приподнятый при открывании оттяжной язычок будет мешать повторному закрыванию банки такой крышкой. Дополнительно выпуклость верха 7 крышки известным образом облегчает открывание,так что ушко 9 (фиг. 1) является необязательным элементом. Поскольку дно банки обычно имеет кольцевой опорный выступ 4, показанный на фиг. 3,то верх 7 пластиковой крышки предпочтительно выполнен с кольцевым желобом 10, позволяющим устанавливать опорный выступ 4 одной банки в желоб 10 пластиковой крышки другой банки при установке банок одна на другую. При выполнении верха 7 крышки с выпуклостью, соответствующей вогнутости дна 2 банки, банки более плотно устанавливаются друг на друга благодаря контакту дна верхней банки с крышкой нижней банки. 20682005.09.30 Специалисту будет понятно, что в описанный и показанный на чертежах вариант выполнения могут быть внесены различные модификации и дополнения, не выходящие из объема прилагаемой формулы полезной модели. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
