Медицинская банка

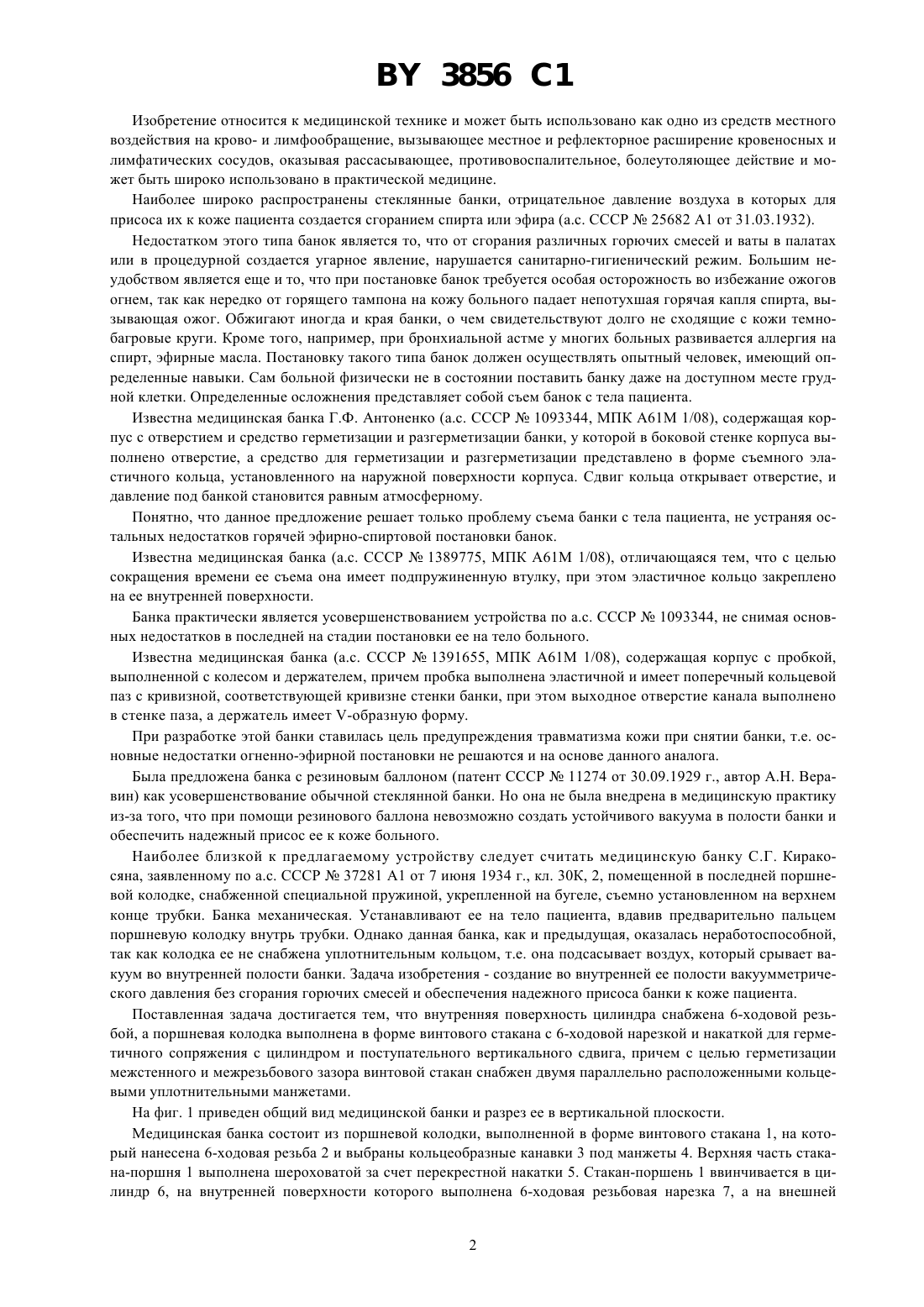

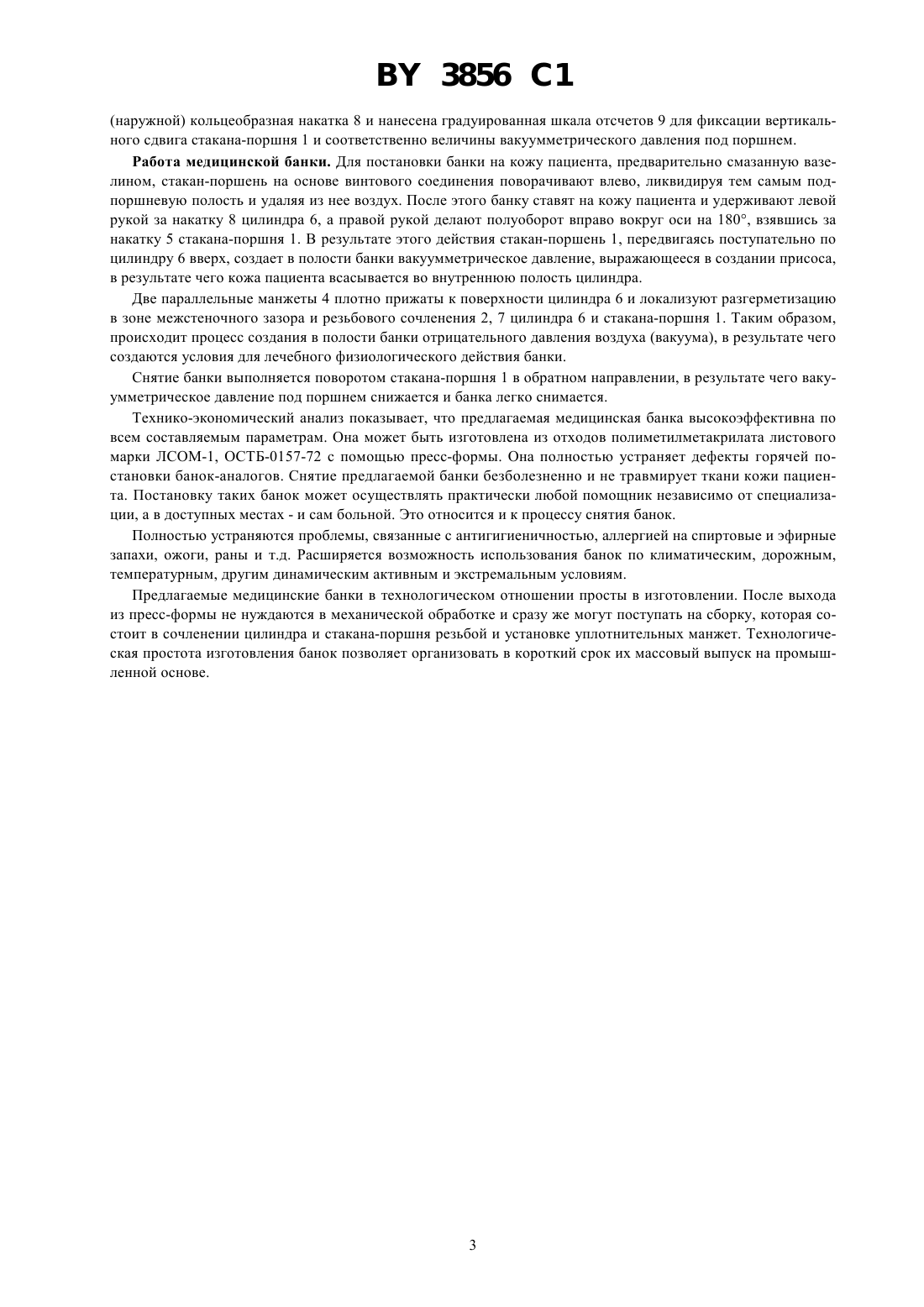

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Медицинская банка, содержащая цилиндр с размещенной в нем поршневой колодкой и шкалой отсчета, расположенной на наружной поверхности цилиндра, отличающаяся тем, что на наружной поверхности поршневой колодки выполнена шести заходняя ленточная резьба и две кольцеобразные канавки с уплотнительными манжетами, а на внутренней поверхности цилиндра выполнена шести заходняя резьбовая нарезка. 2. Банка по п. 1, отличающаяся тем, что верхняя часть поршневой колодки и верхняя часть цилиндра снабжены перекрестной накаткой. 3856 1 Изобретение относится к медицинской технике и может быть использовано как одно из средств местного воздействия на крово- и лимфообращение, вызывающее местное и рефлекторное расширение кровеносных и лимфатических сосудов, оказывая рассасывающее, противовоспалительное, болеутоляющее действие и может быть широко использовано в практической медицине. Наиболее широко распространены стеклянные банки, отрицательное давление воздуха в которых для присоса их к коже пациента создается сгоранием спирта или эфира (а.с. СССР 25682 А 1 от 31.03.1932). Недостатком этого типа банок является то, что от сгорания различных горючих смесей и ваты в палатах или в процедурной создается угарное явление, нарушается санитарно-гигиенический режим. Большим неудобством является еще и то, что при постановке банок требуется особая осторожность во избежание ожогов огнем, так как нередко от горящего тампона на кожу больного падает непотухшая горячая капля спирта, вызывающая ожог. Обжигают иногда и края банки, о чем свидетельствуют долго не сходящие с кожи темнобагровые круги. Кроме того, например, при бронхиальной астме у многих больных развивается аллергия на спирт, эфирные масла. Постановку такого типа банок должен осуществлять опытный человек, имеющий определенные навыки. Сам больной физически не в состоянии поставить банку даже на доступном месте грудной клетки. Определенные осложнения представляет собой съем банок с тела пациента. Известна медицинская банка Г.Ф. Антоненко (а.с. СССР 1093344, МПК А 61 М 1/08), содержащая корпус с отверстием и средство герметизации и разгерметизации банки, у которой в боковой стенке корпуса выполнено отверстие, а средство для герметизации и разгерметизации представлено в форме съемного эластичного кольца, установленного на наружной поверхности корпуса. Сдвиг кольца открывает отверстие, и давление под банкой становится равным атмосферному. Понятно, что данное предложение решает только проблему съема банки с тела пациента, не устраняя остальных недостатков горячей эфирно-спиртовой постановки банок. Известна медицинская банка (а.с. СССР 1389775, МПК А 61 М 1/08), отличающаяся тем, что с целью сокращения времени ее съема она имеет подпружиненную втулку, при этом эластичное кольцо закреплено на ее внутренней поверхности. Банка практически является усовершенствованием устройства по а.с. СССР 1093344, не снимая основных недостатков в последней на стадии постановки ее на тело больного. Известна медицинская банка (а.с. СССР 1391655, МПК А 61 М 1/08), содержащая корпус с пробкой,выполненной с колесом и держателем, причем пробка выполнена эластичной и имеет поперечный кольцевой паз с кривизной, соответствующей кривизне стенки банки, при этом выходное отверстие канала выполнено в стенке паза, а держатель имеет -образную форму. При разработке этой банки ставилась цель предупреждения травматизма кожи при снятии банки, т.е. основные недостатки огненно-эфирной постановки не решаются и на основе данного аналога. Была предложена банка с резиновым баллоном (патент СССР 11274 от 30.09.1929 г., автор А.Н. Веравин) как усовершенствование обычной стеклянной банки. Но она не была внедрена в медицинскую практику из-за того, что при помощи резинового баллона невозможно создать устойчивого вакуума в полости банки и обеспечить надежный присос ее к коже больного. Наиболее близкой к предлагаемому устройству следует считать медицинскую банку С.Г. Киракосяна, заявленному по а.с. СССР 37281 А 1 от 7 июня 1934 г., кл. 30 К, 2, помещенной в последней поршневой колодке, снабженной специальной пружиной, укрепленной на бугеле, съемно установленном на верхнем конце трубки. Банка механическая. Устанавливают ее на тело пациента, вдавив предварительно пальцем поршневую колодку внутрь трубки. Однако данная банка, как и предыдущая, оказалась неработоспособной,так как колодка ее не снабжена уплотнительным кольцом, т.е. она подсасывает воздух, который срывает вакуум во внутренней полости банки. Задача изобретения - создание во внутренней ее полости вакуумметрического давления без сгорания горючих смесей и обеспечения надежного присоса банки к коже пациента. Поставленная задача достигается тем, что внутренняя поверхность цилиндра снабжена 6-ходовой резьбой, а поршневая колодка выполнена в форме винтового стакана с 6-ходовой нарезкой и накаткой для герметичного сопряжения с цилиндром и поступательного вертикального сдвига, причем с целью герметизации межстенного и межрезьбового зазора винтовой стакан снабжен двумя параллельно расположенными кольцевыми уплотнительными манжетами. На фиг. 1 приведен общий вид медицинской банки и разрез ее в вертикальной плоскости. Медицинская банка состоит из поршневой колодки, выполненной в форме винтового стакана 1, на который нанесена 6-ходовая резьба 2 и выбраны кольцеобразные канавки 3 под манжеты 4. Верхняя часть стакана-поршня 1 выполнена шероховатой за счет перекрестной накатки 5. Стакан-поршень 1 ввинчивается в цилиндр 6, на внутренней поверхности которого выполнена 6-ходовая резьбовая нарезка 7, а на внешней 2(наружной) кольцеобразная накатка 8 и нанесена градуированная шкала отсчетов 9 для фиксации вертикального сдвига стакана-поршня 1 и соответственно величины вакуумметрического давления под поршнем. Работа медицинской банки. Для постановки банки на кожу пациента, предварительно смазанную вазелином, стакан-поршень на основе винтового соединения поворачивают влево, ликвидируя тем самым подпоршневую полость и удаляя из нее воздух. После этого банку ставят на кожу пациента и удерживают левой рукой за накатку 8 цилиндра 6, а правой рукой делают полуоборот вправо вокруг оси на 180, взявшись за накатку 5 стакана-поршня 1. В результате этого действия стакан-поршень 1, передвигаясь поступательно по цилиндру 6 вверх, создает в полости банки вакуумметрическое давление, выражающееся в создании присоса,в результате чего кожа пациента всасывается во внутреннюю полость цилиндра. Две параллельные манжеты 4 плотно прижаты к поверхности цилиндра 6 и локализуют разгерметизацию в зоне межстеночного зазора и резьбового сочленения 2, 7 цилиндра 6 и стакана-поршня 1. Таким образом,происходит процесс создания в полости банки отрицательного давления воздуха (вакуума), в результате чего создаются условия для лечебного физиологического действия банки. Снятие банки выполняется поворотом стакана-поршня 1 в обратном направлении, в результате чего вакуумметрическое давление под поршнем снижается и банка легко снимается. Технико-экономический анализ показывает, что предлагаемая медицинская банка высокоэффективна по всем составляемым параметрам. Она может быть изготовлена из отходов полиметилметакрилата листового марки ЛСОМ-1, ОСТБ-0157-72 с помощью пресс-формы. Она полностью устраняет дефекты горячей постановки банок-аналогов. Снятие предлагаемой банки безболезненно и не травмирует ткани кожи пациента. Постановку таких банок может осуществлять практически любой помощник независимо от специализации, а в доступных местах - и сам больной. Это относится и к процессу снятия банок. Полностью устраняются проблемы, связанные с антигигиеничностью, аллергией на спиртовые и эфирные запахи, ожоги, раны и т.д. Расширяется возможность использования банок по климатическим, дорожным,температурным, другим динамическим активным и экстремальным условиям. Предлагаемые медицинские банки в технологическом отношении просты в изготовлении. После выхода из пресс-формы не нуждаются в механической обработке и сразу же могут поступать на сборку, которая состоит в сочленении цилиндра и стакана-поршня резьбой и установке уплотнительных манжет. Технологическая простота изготовления банок позволяет организовать в короткий срок их массовый выпуск на промышленной основе. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
