Система проверки лотерейных билетов

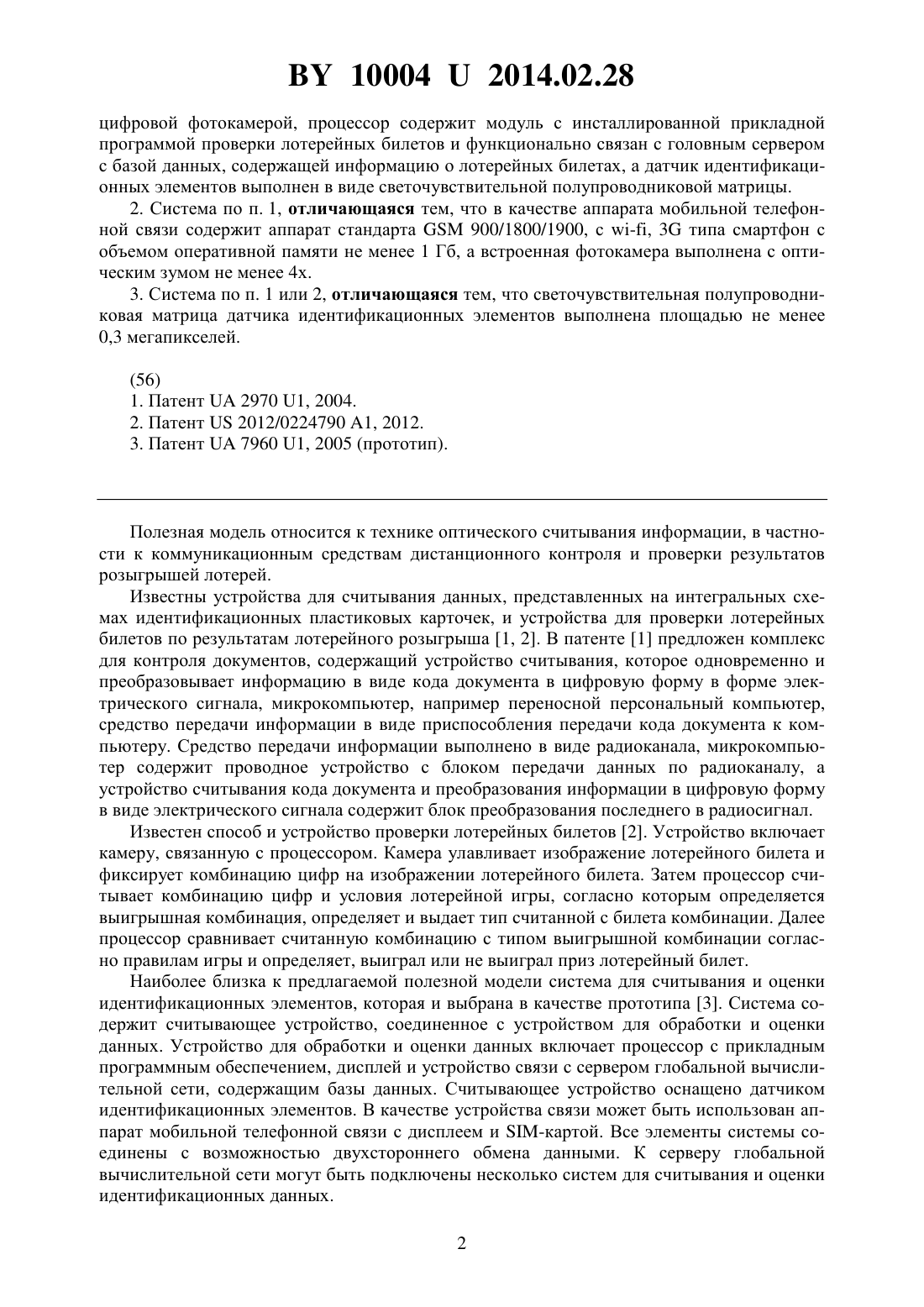

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ПРОВЕРКИ ЛОТЕРЕЙНЫХ БИЛЕТОВ(71) Заявитель Республиканское унитарное предприятие по организации лотерей Национальные спортивные лотереи(72) Авторы Мартиросян Вачаган Норайрович Погуляев Максим Сергеевич Прокурат Дмитрий Михайлович Лукин Иван Сергеевич(73) Патентообладатель Республиканское унитарное предприятие по организации лотерей Национальные спортивные лотереи(57) 1. Система проверки лотерейных билетов, содержащая устройство для обработки и оценки данных, включающее процессор с прикладным программным обеспечением, коммуникационное оборудование в виде аппарата мобильной телефонной связи с дисплеем,считывающим устройством и датчиком идентификационных элементов, двухстороннюю систему передачи данных через глобальную сеть Интернет и головной сервер с базой данных, отличающаяся тем, что дополнительно содержит считывающее устройство оператора, которое выполнено на базе аппарата мобильной телефонной связи со встроенной 100042014.02.28 цифровой фотокамерой, процессор содержит модуль с инсталлированной прикладной программой проверки лотерейных билетов и функционально связан с головным сервером с базой данных, содержащей информацию о лотерейных билетах, а датчик идентификационных элементов выполнен в виде светочувствительной полупроводниковой матрицы. 2. Система по п. 1, отличающаяся тем, что в качестве аппарата мобильной телефонной связи содержит аппарат стандарта 900/1800/1900, с -, 3 типа смартфон с объемом оперативной памяти не менее 1 Гб, а встроенная фотокамера выполнена с оптическим зумом не менее 4 х. 3. Система по п. 1 или 2, отличающаяся тем, что светочувствительная полупроводниковая матрица датчика идентификационных элементов выполнена площадью не менее 0,3 мегапикселей. Полезная модель относится к технике оптического считывания информации, в частности к коммуникационным средствам дистанционного контроля и проверки результатов розыгрышей лотерей. Известны устройства для считывания данных, представленных на интегральных схемах идентификационных пластиковых карточек, и устройства для проверки лотерейных билетов по результатам лотерейного розыгрыша 1, 2. В патенте 1 предложен комплекс для контроля документов, содержащий устройство считывания, которое одновременно и преобразовывает информацию в виде кода документа в цифровую форму в форме электрического сигнала, микрокомпьютер, например переносной персональный компьютер,средство передачи информации в виде приспособления передачи кода документа к компьютеру. Средство передачи информации выполнено в виде радиоканала, микрокомпьютер содержит проводное устройство с блоком передачи данных по радиоканалу, а устройство считывания кода документа и преобразования информации в цифровую форму в виде электрического сигнала содержит блок преобразования последнего в радиосигнал. Известен способ и устройство проверки лотерейных билетов 2. Устройство включает камеру, связанную с процессором. Камера улавливает изображение лотерейного билета и фиксирует комбинацию цифр на изображении лотерейного билета. Затем процессор считывает комбинацию цифр и условия лотерейной игры, согласно которым определяется выигрышная комбинация, определяет и выдает тип считанной с билета комбинации. Далее процессор сравнивает считанную комбинацию с типом выигрышной комбинации согласно правилам игры и определяет, выиграл или не выиграл приз лотерейный билет. Наиболее близка к предлагаемой полезной модели система для считывания и оценки идентификационных элементов, которая и выбрана в качестве прототипа 3. Система содержит считывающее устройство, соединенное с устройством для обработки и оценки данных. Устройство для обработки и оценки данных включает процессор с прикладным программным обеспечением, дисплей и устройство связи с сервером глобальной вычислительной сети, содержащим базы данных. Считывающее устройство оснащено датчиком идентификационных элементов. В качестве устройства связи может быть использован аппарат мобильной телефонной связи с дисплеем и -картой. Все элементы системы соединены с возможностью двухстороннего обмена данными. К серверу глобальной вычислительной сети могут быть подключены несколько систем для считывания и оценки идентификационных данных. 2 100042014.02.28 Недостатком прототипа является неэффективность использования для целей оперативной проверки результатов розыгрыша и сбора информации о нереализованных лотерейных билетах. Затруднен централизованный сбор и отправка информации об оплаченных лотерейных билетах. Система не позволяет оперативно производить оплату выигрышей или выдачу призов. Задачей полезной модели является устранение указанных недостатков, повышение эффективности проведения розыгрыша лотереи и сбора нереализованных лотерейных билетах. Техническим результатом полезной модели является исключение из документооборота таблиц на бумажном носителе с информацией о номерах выигрышных лотерейных билетов, уменьшение расходов на сбор лотерейных билетов, находящихся в реализации,увеличение сроков нахождения бумажных лотерейных билетов в реализации. Техническим результатом также является доступность в максимально короткие сроки информации о выигрышных лотерейных билетах после проведения розыгрыша и сокращение сроков выплаты выигрышей после проведения розыгрыша лотереи. Технический результат достигается тем, что система проверки лотерейных билетов,содержащая устройство для обработки и оценки данных, включающее процессор с прикладным программным обеспечением, коммуникационное оборудование в виде аппарата мобильной телефонной связи с дисплеем, считывающим устройством и датчиком идентификационных элементов, двухстороннюю систему передачи данных через глобальную сеть Интернет и головной сервер с базой данных, согласно полезной модели дополнительно содержит считывающее устройство оператора, которое выполнено на базе аппарата мобильной телефонной связи со встроенной цифровой фотокамерой, процессор содержит модуль с инсталлированной прикладной программой проверки лотерейных билетов и функционально связан с головным сервером с базой данных, содержащей информацию о лотерейных билетах, а датчик идентификационных элементов выполнен в виде светочувствительной полупроводниковой матрицы. В качестве аппарата мобильной телефонной связи содержит аппарат стандарта 900/1800/1900, 3 типа смартфон с объемом оперативной памяти не менее 1 Гб, а встроенная фотокамера выполнена с оптическим зумом не менее 4 х. Светочувствительная полупроводниковая матрица датчика идентификационных элементов выполнена площадью не менее 0,3 мегапикселей. Сущность полезной модели поясняется фигурой, где представлена принципиальная схема системы проверки лотерейных билетов. Система 1 содержит устройство в виде аппарата мобильной телефонной связи 2 с дисплеем 3, процессором 4 и программный модуль 5 с инсталлированной прикладной программой проверки лотерейных билетов 7, считывающее устройство в виде встроенной цифровой фотокамеры 6 с датчиком 8 идентификационных элементов в виде светочувствительной полупроводниковой матрицы с площадью не менее 0,3 мегапикселей (на фигуре не показано), коммуникационное оборудование 9 для двухсторонней передачи данных через глобальную сеть Интернет 10, головной сервер 11 с базой данных. Система 1 работает следующим образом. Предварительно в считывающее устройство оператора - аппарат мобильной телефонной связи 2 - инсталлируют программный модуль 5 с прикладной программой - специальным программным обеспечением для распознавания информации, находящейся на лотерейном билете 7 (штрих-код, информация с игровых полей и другие реквизиты лотерейного билета, необходимые для процедуры проверки и оплаты выигрыша). В качестве устройства мобильной телефонной связи 2 используют аппарат типа смартфон стандарта 900/1800/1900 с -, 3 и объемом оперативной памяти не менее 1 Гб. Для начала работы инсталлированной в программный модуль 5 прикладной программы или в процессе работы для отправки сформированного списка оператор 12 предварительно вводит в 3 100042014.02.28 мобильный телефон связи 2 свои идентификационные данные (-код) и через глобальную сеть Интернет 10 посредством коммуникационного оборудования 9 устанавливает двухстороннюю связь с головным сервером 11 и получает доступ к базе данных лотерейных билетов. Программный модуль 5 с инсталлированным программным обеспечением позволяет работать в двух режимах локальной проверки и онлайн-проверки лотерейных билетов. Для проверки лотерейного билета 7 оператор 12 считывает датчиком идентификационных элементов 8 встроенной цифровой фотокамеры 6 посредством светочувствительной полупроводниковой матрицы площадью не менее 0,3 мегапикселей реквизиты с билета штрих-код, информацию с игровых полей лотерейного билета и другую информацию, необходимую для процедуры проверки и оплаты выигрыша. Встроенная фотокамера 6 выполнена с оптическим зумом не менее 4 х, что обеспечивает высококачественное считывание информации с лотерейного билета 7. Сигнал с датчика идентификационных элементов 8 поступает для обработки в процессор 4, где в соответствии с программой производится обработка полученной информации, считанной с лотерейного билета 7. Для режима локальной проверки базу данных с выигрышными лотерейными билетами 7 со сведениями о билетах загружают на мобильный телефон связи 2 единовременно, один раз, и в дальнейшем приложение программного модуля 5 догружается только обновлением через сеть Интернет 10 с головного сервера 11. В этом режиме проверки оператор обращается только к локальной базе данных лотерейных билетов 7, хранящейся в памяти мобильного телефона связи 2. В режиме онлайн для проверки лотерейных билетов 7 на выигрыш оператор 12 непосредственно с помощью мобильного телефона связи 2 через сеть Интернет 10 обращается к базе данных головного сервера 11 в режиме реального времени. Распознавание информации о реквизитах лотерейного билета 7 производится инсталлированной прикладной программой модуля 5 мобильного телефона связи 2 автоматически путем обработки и анализа процессором 4 поступающих сигналов в него со встроенной цифровой фотокамеры 6. В случае если распознавание реквизитов лотерейного билета невозможно посредством цифровой фотокамеры 6, то данные о лотерейном билете 7 вводятся вручную с клавиатуры (на фигуре не показано) и отображаются на дисплее 3. При вводе реквизитов лотерейных билетов данные проверяются на корректность и добавляются в список. После ввода оператором номера лотерейного билета 7 программа автоматически обращается к базе данных лотерейных билетов на мобильном телефоне связи 2 (режим локальной проверки) либо на головной сервер 11 (режим онлайнпроверки). В случае если проверку на выигрыш производят только на основании реквизитов лотерейного билета 7, то после анализа визуальной информации программными средствами модуля 5 и получения необходимых реквизитов с лотерейного билета 7 программой автоматически производится проверка на соответствие данных реквизитов установленным правилам. Результат проверки лотерейного билета 7 на выигрыш выводится на дисплей 3 мобильного телефона связи 2. После проверки оператор 12 программными средствами модуля 5 имеет возможность отметить лотерейный билет 7 как оплаченный. Для целей отчетности оператор 12 может дополнительно с помощью прикладной программы модуля 5 мобильного телефона связи 2 сформировать и отправить на головной сервер 11 список оплаченных билетов, а также передать информацию о нереализованных лотерейных билетах для последующей организации их сбора и уничтожения. После завершения формирования списка лотерейных билетов 7 оператор 12 с помощью инсталлированного приложения с прикладной программой модуля 5 мобильного телефона связи 2 отправляет сведения со списком билетов на головной сервер 11, где производится проверка полученных данных. Затем ответ с сервера 11 с результатом обра 4 100042014.02.28 ботки возвращается приложению на мобильный телефон связи 2 и выводится на дисплей 3 для считывания оператором 12. Разработанная система проверки лотерейных билетов, как следует из уровня техники,удовлетворяет критериям патентоспособности новизна, а из текста описания - промышленная применимость и позволяет существенно улучшить и упростить технологический процесс проведения розыгрышей лотерей, при этом дает возможность отказаться от использования таблиц с номерами выигрышных билетов на бумажных носителях и тем самым существенно ускорить организацию процедуры выплаты выигрышей обеспечить получение информации об оплате лотерейных билетов в режиме онлайн получить доступ к информации о выигрышных лотерейных билетах в максимально короткие сроки после проведения розыгрыша увеличить сроки нахождения бумажных лотерейных билетов в реализации уменьшить расходы на сбор лотерейных билетов, находящихся в реализации, так как их можно собирать их разово в уставленное время либо только при выдаче в пункты реализации оператору 12 новой партии лотерейных билетов. Предложенная система проверки лотерейных билетов в процесс ее использования потенциально допускает возможность расширения дополнительным функционалом, что обеспечивает дальнейшее развитие принципов ее развития и совершенствования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
