Линза для очков

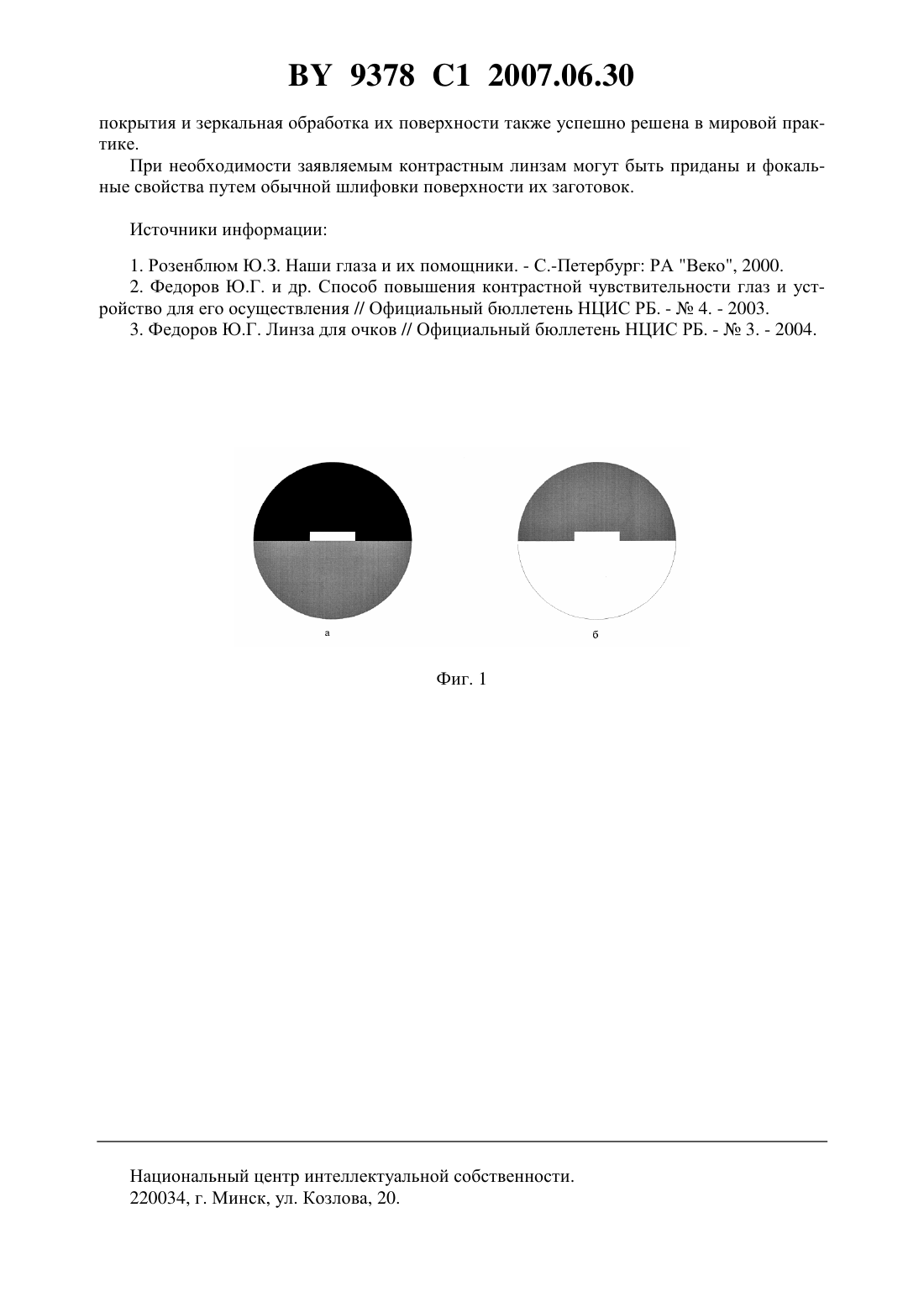

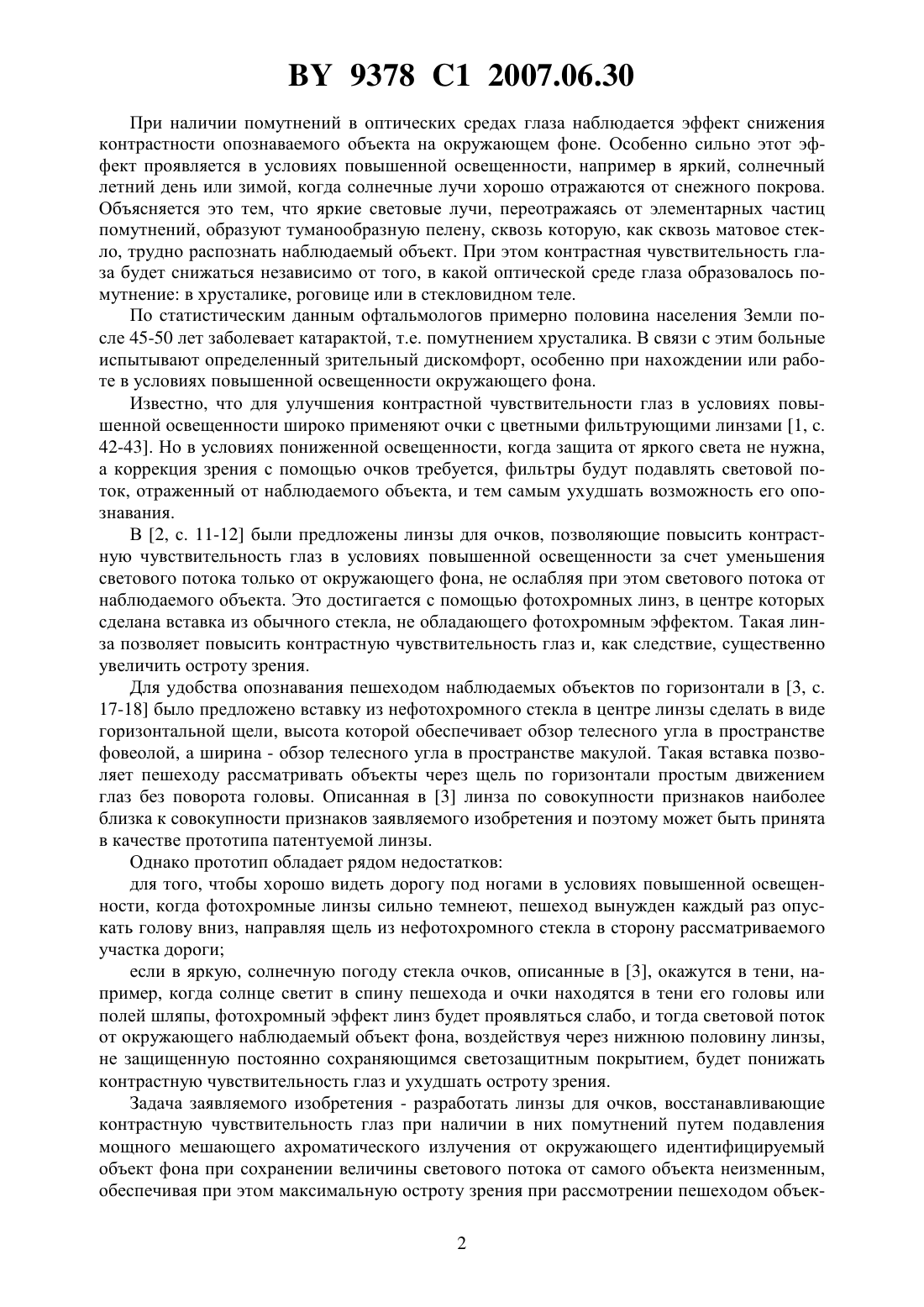

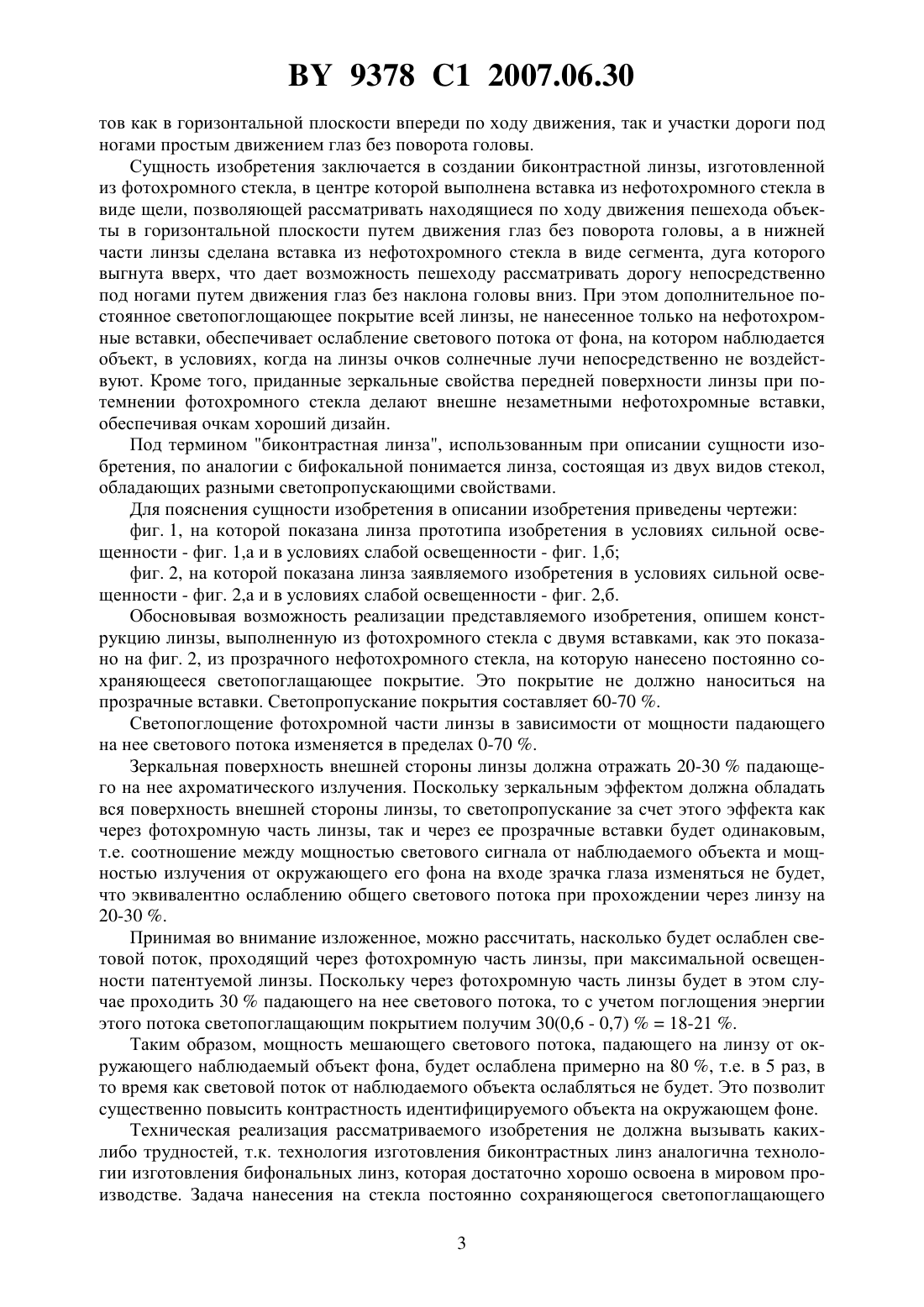

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Федоров Юрий Германович(72) Автор Федоров Юрий Германович(73) Патентообладатель Федоров Юрий Германович(57) Линза для очков, повышающих контрастную чувствительность глаз в условиях повышенной освещенности, выполненная из стекла с фотохромным эффектом и содержащая в центре вставку из стекла без фотохромного эффекта, выполненную в виде горизонтальной щели, высота которой соответствует телесному углу обзора пространства фовеолой, а ширина - телесному углу обзора пространства макулой, причем на верхнюю половину линзы нанесено постоянное светопоглощающее покрытие, отличающаяся тем, что содержит в нижней части вставку из стекла без фотохромного эффекта, выполненную в виде сегмента, дуга которого выгнута вверх, причем на нижнюю половину линзы за исключением сегмента также нанесено постоянное светопоглощающее покрытие, а вся внешняя поверхность линзы выполнена с зеркальным эффектом. Фиг. 2 Изобретение Линза для очков относится к медицине и предназначено для использования в офтальмологии. 9378 1 2007.06.30 При наличии помутнений в оптических средах глаза наблюдается эффект снижения контрастности опознаваемого объекта на окружающем фоне. Особенно сильно этот эффект проявляется в условиях повышенной освещенности, например в яркий, солнечный летний день или зимой, когда солнечные лучи хорошо отражаются от снежного покрова. Объясняется это тем, что яркие световые лучи, переотражаясь от элементарных частиц помутнений, образуют туманообразную пелену, сквозь которую, как сквозь матовое стекло, трудно распознать наблюдаемый объект. При этом контрастная чувствительность глаза будет снижаться независимо от того, в какой оптической среде глаза образовалось помутнение в хрусталике, роговице или в стекловидном теле. По статистическим данным офтальмологов примерно половина населения Земли после 45-50 лет заболевает катарактой, т.е. помутнением хрусталика. В связи с этим больные испытывают определенный зрительный дискомфорт, особенно при нахождении или работе в условиях повышенной освещенности окружающего фона. Известно, что для улучшения контрастной чувствительности глаз в условиях повышенной освещенности широко применяют очки с цветными фильтрующими линзами 1, . 42-43. Но в условиях пониженной освещенности, когда защита от яркого света не нужна,а коррекция зрения с помощью очков требуется, фильтры будут подавлять световой поток, отраженный от наблюдаемого объекта, и тем самым ухудшать возможность его опознавания. В 2, с. 11-12 были предложены линзы для очков, позволяющие повысить контрастную чувствительность глаз в условиях повышенной освещенности за счет уменьшения светового потока только от окружающего фона, не ослабляя при этом светового потока от наблюдаемого объекта. Это достигается с помощью фотохромных линз, в центре которых сделана вставка из обычного стекла, не обладающего фотохромным эффектом. Такая линза позволяет повысить контрастную чувствительность глаз и, как следствие, существенно увеличить остроту зрения. Для удобства опознавания пешеходом наблюдаемых объектов по горизонтали в 3, . 17-18 было предложено вставку из нефотохромного стекла в центре линзы сделать в виде горизонтальной щели, высота которой обеспечивает обзор телесного угла в пространстве фовеолой, а ширина - обзор телесного угла в пространстве макулой. Такая вставка позволяет пешеходу рассматривать объекты через щель по горизонтали простым движением глаз без поворота головы. Описанная в 3 линза по совокупности признаков наиболее близка к совокупности признаков заявляемого изобретения и поэтому может быть принята в качестве прототипа патентуемой линзы. Однако прототип обладает рядом недостатков для того, чтобы хорошо видеть дорогу под ногами в условиях повышенной освещенности, когда фотохромные линзы сильно темнеют, пешеход вынужден каждый раз опускать голову вниз, направляя щель из нефотохромного стекла в сторону рассматриваемого участка дороги если в яркую, солнечную погоду стекла очков, описанные в 3, окажутся в тени, например, когда солнце светит в спину пешехода и очки находятся в тени его головы или полей шляпы, фотохромный эффект линз будет проявляться слабо, и тогда световой поток от окружающего наблюдаемый объект фона, воздействуя через нижнюю половину линзы,не защищенную постоянно сохраняющимся светозащитным покрытием, будет понижать контрастную чувствительность глаз и ухудшать остроту зрения. Задача заявляемого изобретения - разработать линзы для очков, восстанавливающие контрастную чувствительность глаз при наличии в них помутнений путем подавления мощного мешающего ахроматического излучения от окружающего идентифицируемый объект фона при сохранении величины светового потока от самого объекта неизменным,обеспечивая при этом максимальную остроту зрения при рассмотрении пешеходом объек 2 9378 1 2007.06.30 тов как в горизонтальной плоскости впереди по ходу движения, так и участки дороги под ногами простым движением глаз без поворота головы. Сущность изобретения заключается в создании биконтрастной линзы, изготовленной из фотохромного стекла, в центре которой выполнена вставка из нефотохромного стекла в виде щели, позволяющей рассматривать находящиеся по ходу движения пешехода объекты в горизонтальной плоскости путем движения глаз без поворота головы, а в нижней части линзы сделана вставка из нефотохромного стекла в виде сегмента, дуга которого выгнута вверх, что дает возможность пешеходу рассматривать дорогу непосредственно под ногами путем движения глаз без наклона головы вниз. При этом дополнительное постоянное светопоглощающее покрытие всей линзы, не нанесенное только на нефотохромные вставки, обеспечивает ослабление светового потока от фона, на котором наблюдается объект, в условиях, когда на линзы очков солнечные лучи непосредственно не воздействуют. Кроме того, приданные зеркальные свойства передней поверхности линзы при потемнении фотохромного стекла делают внешне незаметными нефотохромные вставки,обеспечивая очкам хороший дизайн. Под термином биконтрастная линза, использованным при описании сущности изобретения, по аналогии с бифокальной понимается линза, состоящая из двух видов стекол,обладающих разными светопропускающими свойствами. Для пояснения сущности изобретения в описании изобретения приведены чертежи фиг. 1, на которой показана линза прототипа изобретения в условиях сильной освещенности - фиг. 1,а и в условиях слабой освещенности - фиг. 1,б фиг. 2, на которой показана линза заявляемого изобретения в условиях сильной освещенности - фиг. 2,а и в условиях слабой освещенности - фиг. 2,б. Обосновывая возможность реализации представляемого изобретения, опишем конструкцию линзы, выполненную из фотохромного стекла с двумя вставками, как это показано на фиг. 2, из прозрачного нефотохромного стекла, на которую нанесено постоянно сохраняющееся светопоглащающее покрытие. Это покрытие не должно наноситься на прозрачные вставки. Светопропускание покрытия составляет 60-70 . Светопоглощение фотохромной части линзы в зависимости от мощности падающего на нее светового потока изменяется в пределах 0-70 . Зеркальная поверхность внешней стороны линзы должна отражать 20-30 падающего на нее ахроматического излучения. Поскольку зеркальным эффектом должна обладать вся поверхность внешней стороны линзы, то светопропускание за счет этого эффекта как через фотохромную часть линзы, так и через ее прозрачные вставки будет одинаковым,т.е. соотношение между мощностью светового сигнала от наблюдаемого объекта и мощностью излучения от окружающего его фона на входе зрачка глаза изменяться не будет,что эквивалентно ослаблению общего светового потока при прохождении через линзу на 20-30 . Принимая во внимание изложенное, можно рассчитать, насколько будет ослаблен световой поток, проходящий через фотохромную часть линзы, при максимальной освещенности патентуемой линзы. Поскольку через фотохромную часть линзы будет в этом случае проходить 30 падающего на нее светового потока, то с учетом поглощения энергии этого потока светопоглащающим покрытием получим 30(0,6 - 0,7)18-21 . Таким образом, мощность мешающего светового потока, падающего на линзу от окружающего наблюдаемый объект фона, будет ослаблена примерно на 80 , т.е. в 5 раз, в то время как световой поток от наблюдаемого объекта ослабляться не будет. Это позволит существенно повысить контрастность идентифицируемого объекта на окружающем фоне. Техническая реализация рассматриваемого изобретения не должна вызывать какихлибо трудностей, т.к. технология изготовления биконтрастных линз аналогична технологии изготовления бифональных линз, которая достаточно хорошо освоена в мировом производстве. Задача нанесения на стекла постоянно сохраняющегося светопоглащающего 3 9378 1 2007.06.30 покрытия и зеркальная обработка их поверхности также успешно решена в мировой практике. При необходимости заявляемым контрастным линзам могут быть приданы и фокальные свойства путем обычной шлифовки поверхности их заготовок. Источники информации 1. Розенблюм Ю.З. Наши глаза и их помощники. - С.-Петербург РА Веко, 2000. 2. Федоров Ю.Г. и др. Способ повышения контрастной чувствительности глаз и устройство для его осуществления // Официальный бюллетень НЦИС РБ. -4. - 2003. 3. Федоров Ю.Г. Линза для очков // Официальный бюллетень НЦИС РБ. -3. - 2004. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
