Плантограф

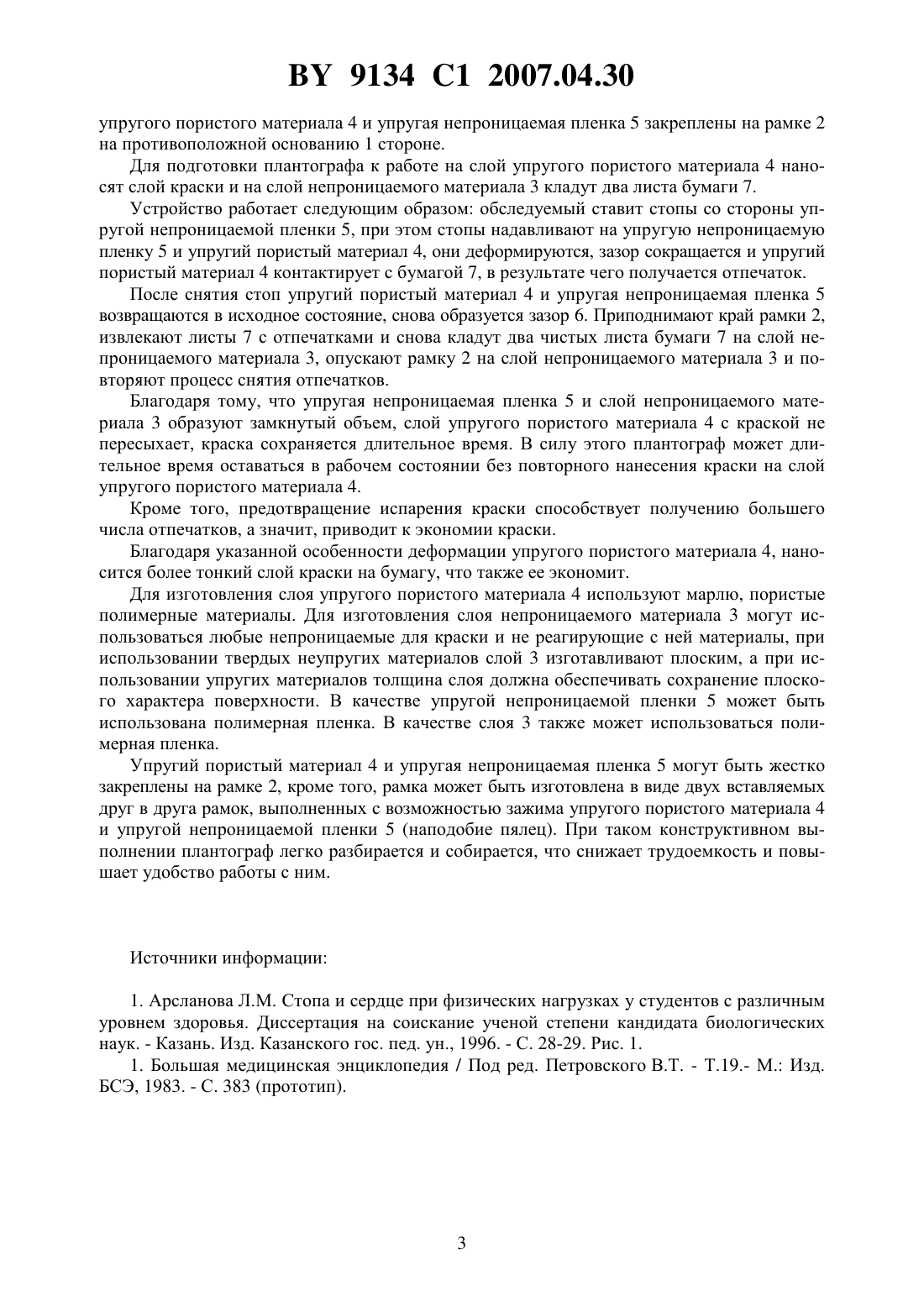

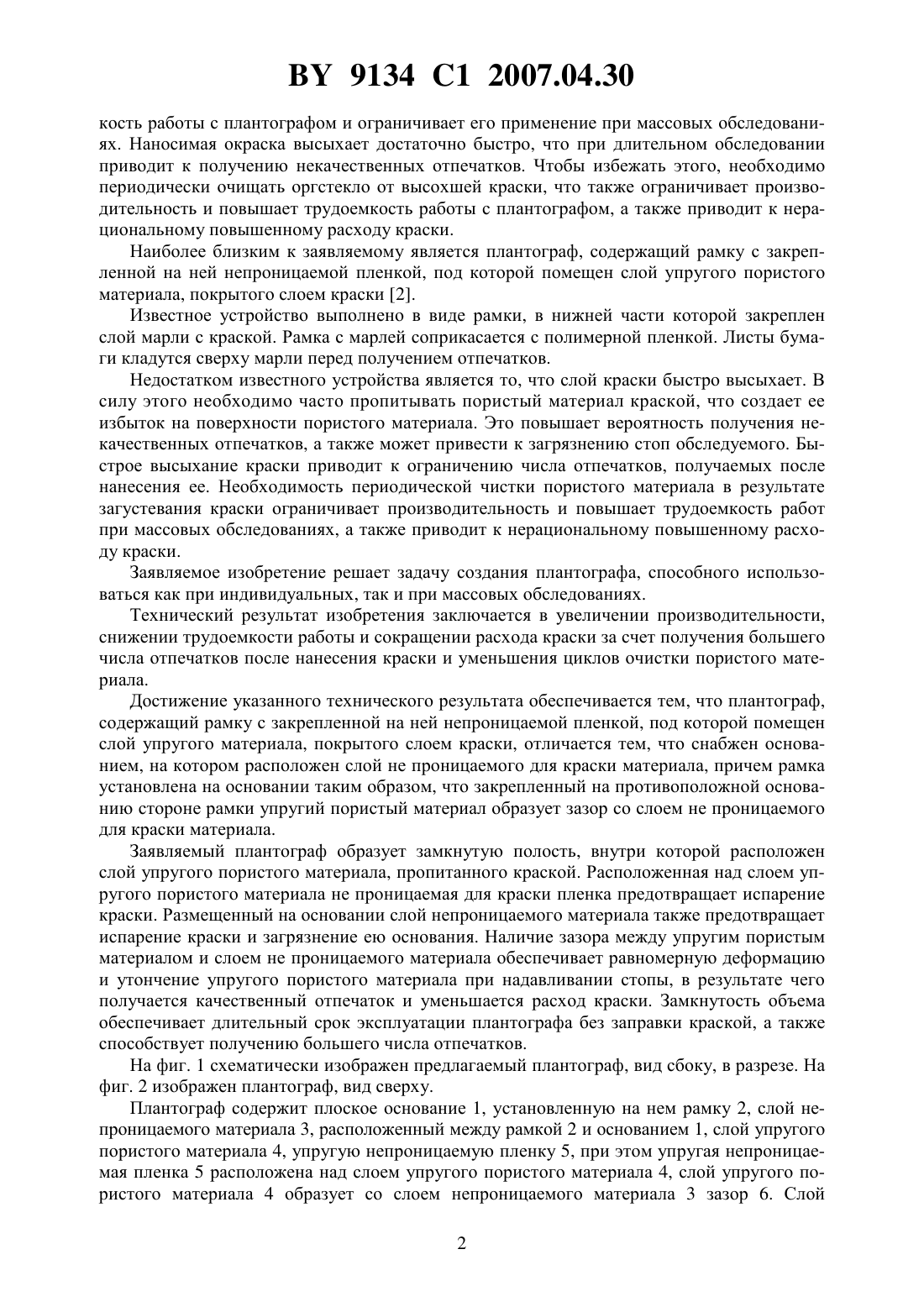

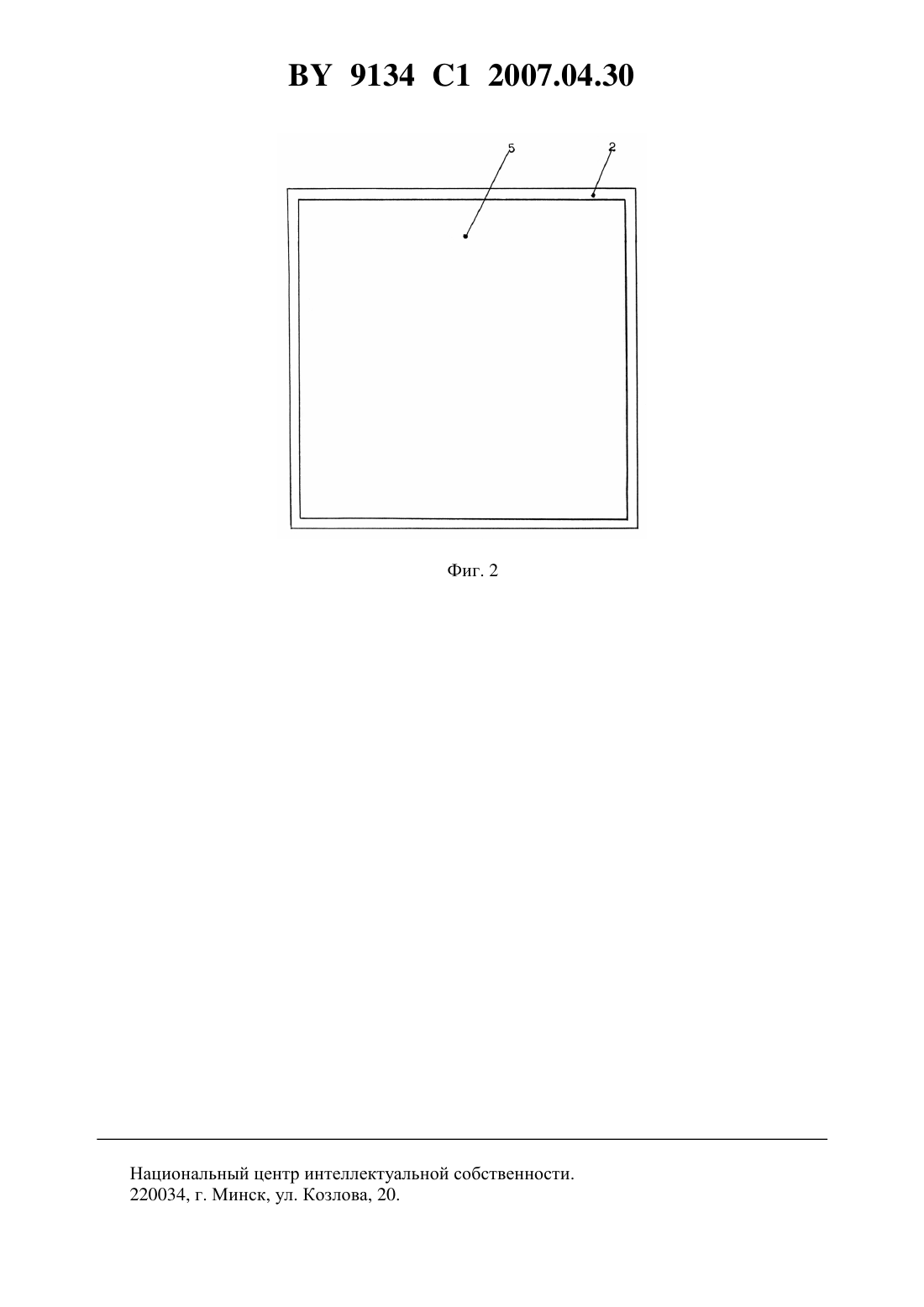

(51)61 5/103, 5/107 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гомельский государственный университет имени Франциска Скорины(72) Авторы Шапка Ольга Михайловна Евтухова Лариса Александровна(73) Патентообладатель Учреждение образования Гомельский государственный университет имени Франциска Скорины(56) Большая медицинская энциклопедия / Под ред. Б.В. Петровского. - М. 1982.Т. 19. - С. 383.1018622 , 1983.58190424, 1983.4136682, 1979.(57) Плантограф, содержащий рамку с закрепленной на ней непроницаемой пленкой, под которой помещен слой упругого пористого материала, покрытого слоем краски, отличающийся тем, что снабжен основанием, на котором расположен слой не проницаемого для краски материала, причем рамка установлена на основании таким образом, что закрепленный на противоположной основанию стороне рамки упругий пористый материал образует зазор со слоем не проницаемого для краски материала. Фиг. 1 Изобретение относится к области медицины, а конкретно к устройствам для получения отпечатков стопы, и может быть использовано в ортопедии для диагностики патологических состояний стопы. Известен плантограф, содержащий плоское основание, непроницаемый слой материала и рамку 1. Известный плантограф выполнен в виде ванночки, на дно которой устанавливают органическое стекло, на которое наносят слой краски, а затем накладывают листы бумаги. Недостатком известного устройства является необходимость нанесения и размазывания краски после получения каждого отпечатка стоп, что существенно повышает трудоем 9134 1 2007.04.30 кость работы с плантографом и ограничивает его применение при массовых обследованиях. Наносимая окраска высыхает достаточно быстро, что при длительном обследовании приводит к получению некачественных отпечатков. Чтобы избежать этого, необходимо периодически очищать оргстекло от высохшей краски, что также ограничивает производительность и повышает трудоемкость работы с плантографом, а также приводит к нерациональному повышенному расходу краски. Наиболее близким к заявляемому является плантограф, содержащий рамку с закрепленной на ней непроницаемой пленкой, под которой помещен слой упругого пористого материала, покрытого слоем краски 2. Известное устройство выполнено в виде рамки, в нижней части которой закреплен слой марли с краской. Рамка с марлей соприкасается с полимерной пленкой. Листы бумаги кладутся сверху марли перед получением отпечатков. Недостатком известного устройства является то, что слой краски быстро высыхает. В силу этого необходимо часто пропитывать пористый материал краской, что создает ее избыток на поверхности пористого материала. Это повышает вероятность получения некачественных отпечатков, а также может привести к загрязнению стоп обследуемого. Быстрое высыхание краски приводит к ограничению числа отпечатков, получаемых после нанесения ее. Необходимость периодической чистки пористого материала в результате загустевания краски ограничивает производительность и повышает трудоемкость работ при массовых обследованиях, а также приводит к нерациональному повышенному расходу краски. Заявляемое изобретение решает задачу создания плантографа, способного использоваться как при индивидуальных, так и при массовых обследованиях. Технический результат изобретения заключается в увеличении производительности,снижении трудоемкости работы и сокращении расхода краски за счет получения большего числа отпечатков после нанесения краски и уменьшения циклов очистки пористого материала. Достижение указанного технического результата обеспечивается тем, что плантограф,содержащий рамку с закрепленной на ней непроницаемой пленкой, под которой помещен слой упругого материала, покрытого слоем краски, отличается тем, что снабжен основанием, на котором расположен слой не проницаемого для краски материала, причем рамка установлена на основании таким образом, что закрепленный на противоположной основанию стороне рамки упругий пористый материал образует зазор со слоем не проницаемого для краски материала. Заявляемый плантограф образует замкнутую полость, внутри которой расположен слой упругого пористого материала, пропитанного краской. Расположенная над слоем упругого пористого материала не проницаемая для краски пленка предотвращает испарение краски. Размещенный на основании слой непроницаемого материала также предотвращает испарение краски и загрязнение ею основания. Наличие зазора между упругим пористым материалом и слоем не проницаемого материала обеспечивает равномерную деформацию и утончение упругого пористого материала при надавливании стопы, в результате чего получается качественный отпечаток и уменьшается расход краски. Замкнутость объема обеспечивает длительный срок эксплуатации плантографа без заправки краской, а также способствует получению большего числа отпечатков. На фиг. 1 схематически изображен предлагаемый плантограф, вид сбоку, в разрезе. На фиг. 2 изображен плантограф, вид сверху. Плантограф содержит плоское основание 1, установленную на нем рамку 2, слой непроницаемого материала 3, расположенный между рамкой 2 и основанием 1, слой упругого пористого материала 4, упругую непроницаемую пленку 5, при этом упругая непроницаемая пленка 5 расположена над слоем упругого пористого материала 4, слой упругого пористого материала 4 образует со слоем непроницаемого материала 3 зазор 6. Слой 2 9134 1 2007.04.30 упругого пористого материала 4 и упругая непроницаемая пленка 5 закреплены на рамке 2 на противоположной основанию 1 стороне. Для подготовки плантографа к работе на слой упругого пористого материала 4 наносят слой краски и на слой непроницаемого материала 3 кладут два листа бумаги 7. Устройство работает следующим образом обследуемый ставит стопы со стороны упругой непроницаемой пленки 5, при этом стопы надавливают на упругую непроницаемую пленку 5 и упругий пористый материал 4, они деформируются, зазор сокращается и упругий пористый материал 4 контактирует с бумагой 7, в результате чего получается отпечаток. После снятия стоп упругий пористый материал 4 и упругая непроницаемая пленка 5 возвращаются в исходное состояние, снова образуется зазор 6. Приподнимают край рамки 2,извлекают листы 7 с отпечатками и снова кладут два чистых листа бумаги 7 на слой непроницаемого материала 3, опускают рамку 2 на слой непроницаемого материала 3 и повторяют процесс снятия отпечатков. Благодаря тому, что упругая непроницаемая пленка 5 и слой непроницаемого материала 3 образуют замкнутый объем, слой упругого пористого материала 4 с краской не пересыхает, краска сохраняется длительное время. В силу этого плантограф может длительное время оставаться в рабочем состоянии без повторного нанесения краски на слой упругого пористого материала 4. Кроме того, предотвращение испарения краски способствует получению большего числа отпечатков, а значит, приводит к экономии краски. Благодаря указанной особенности деформации упругого пористого материала 4, наносится более тонкий слой краски на бумагу, что также ее экономит. Для изготовления слоя упругого пористого материала 4 используют марлю, пористые полимерные материалы. Для изготовления слоя непроницаемого материала 3 могут использоваться любые непроницаемые для краски и не реагирующие с ней материалы, при использовании твердых неупругих материалов слой 3 изготавливают плоским, а при использовании упругих материалов толщина слоя должна обеспечивать сохранение плоского характера поверхности. В качестве упругой непроницаемой пленки 5 может быть использована полимерная пленка. В качестве слоя 3 также может использоваться полимерная пленка. Упругий пористый материал 4 и упругая непроницаемая пленка 5 могут быть жестко закреплены на рамке 2, кроме того, рамка может быть изготовлена в виде двух вставляемых друг в друга рамок, выполненных с возможностью зажима упругого пористого материала 4 и упругой непроницаемой пленки 5 (наподобие пялец). При таком конструктивном выполнении плантограф легко разбирается и собирается, что снижает трудоемкость и повышает удобство работы с ним. Источники информации 1. Арсланова Л.М. Стопа и сердце при физических нагрузках у студентов с различным уровнем здоровья. Диссертация на соискание ученой степени кандидата биологических наук. - Казань. Изд. Казанского гос. пед. ун., 1996. - С. 28-29. Рис. 1. 1. Большая медицинская энциклопедия / Под ред. Петровского В.Т. - Т.19.- М. Изд. БСЭ, 1983. - С. 383 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
