Врезной замок

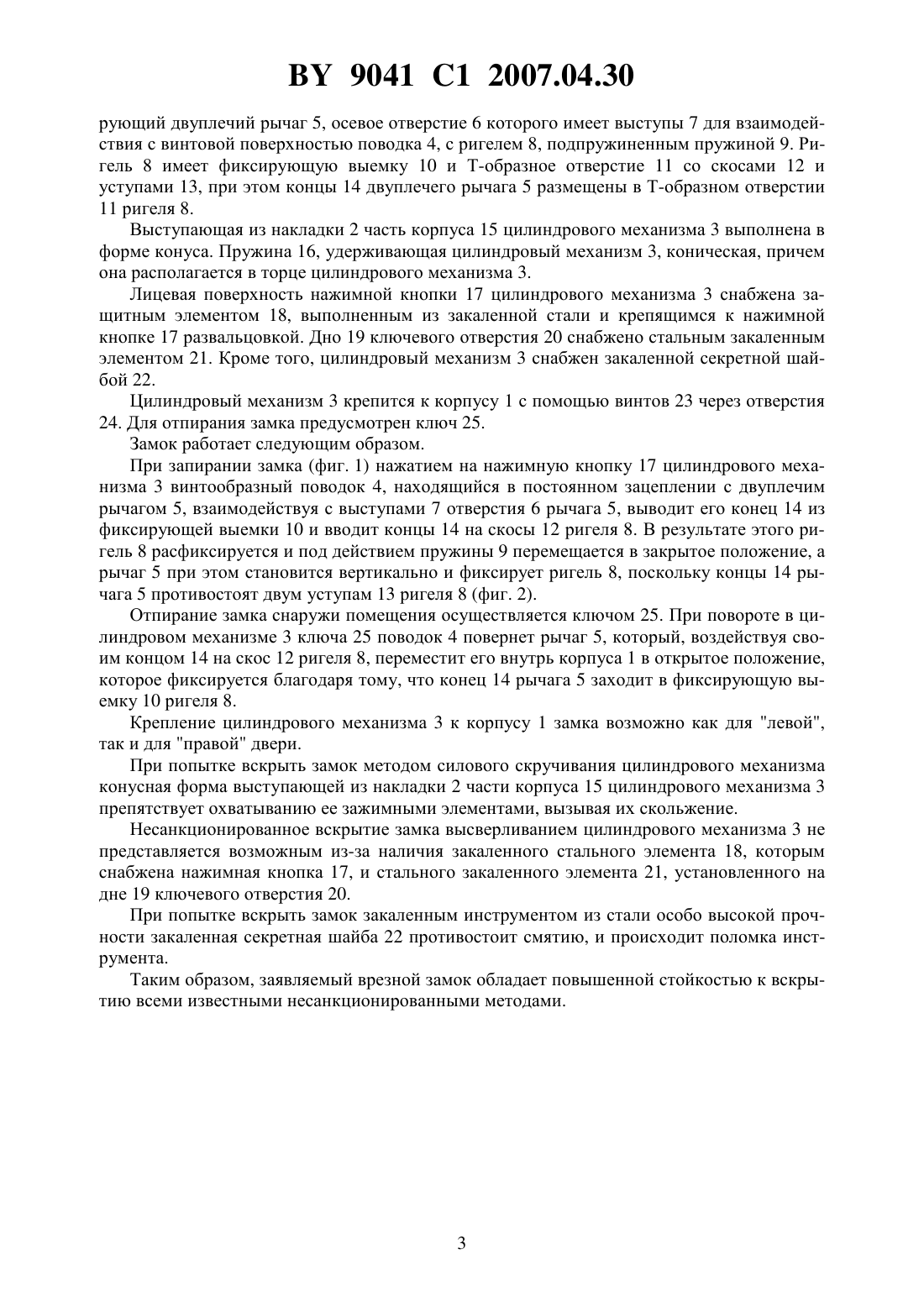

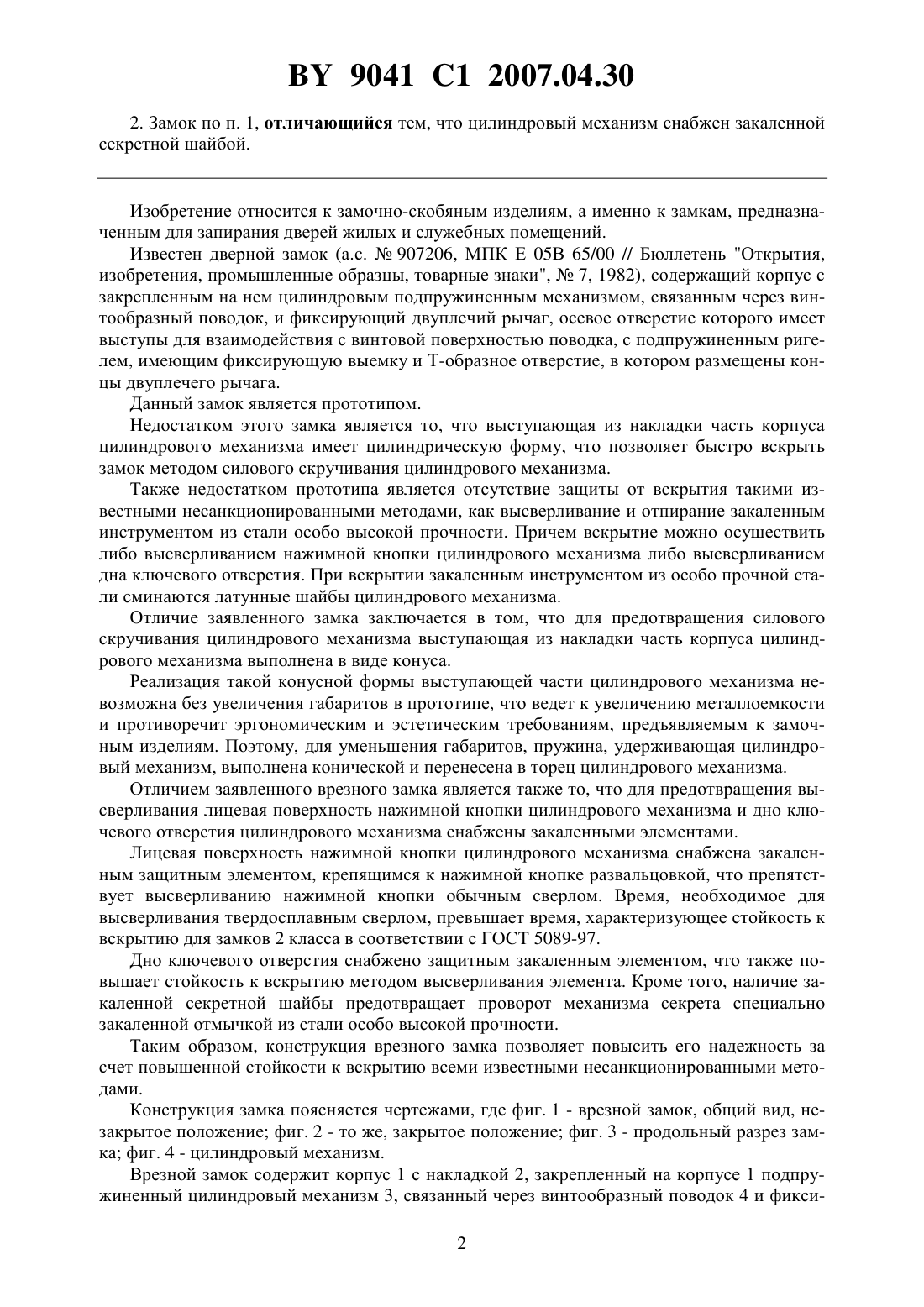

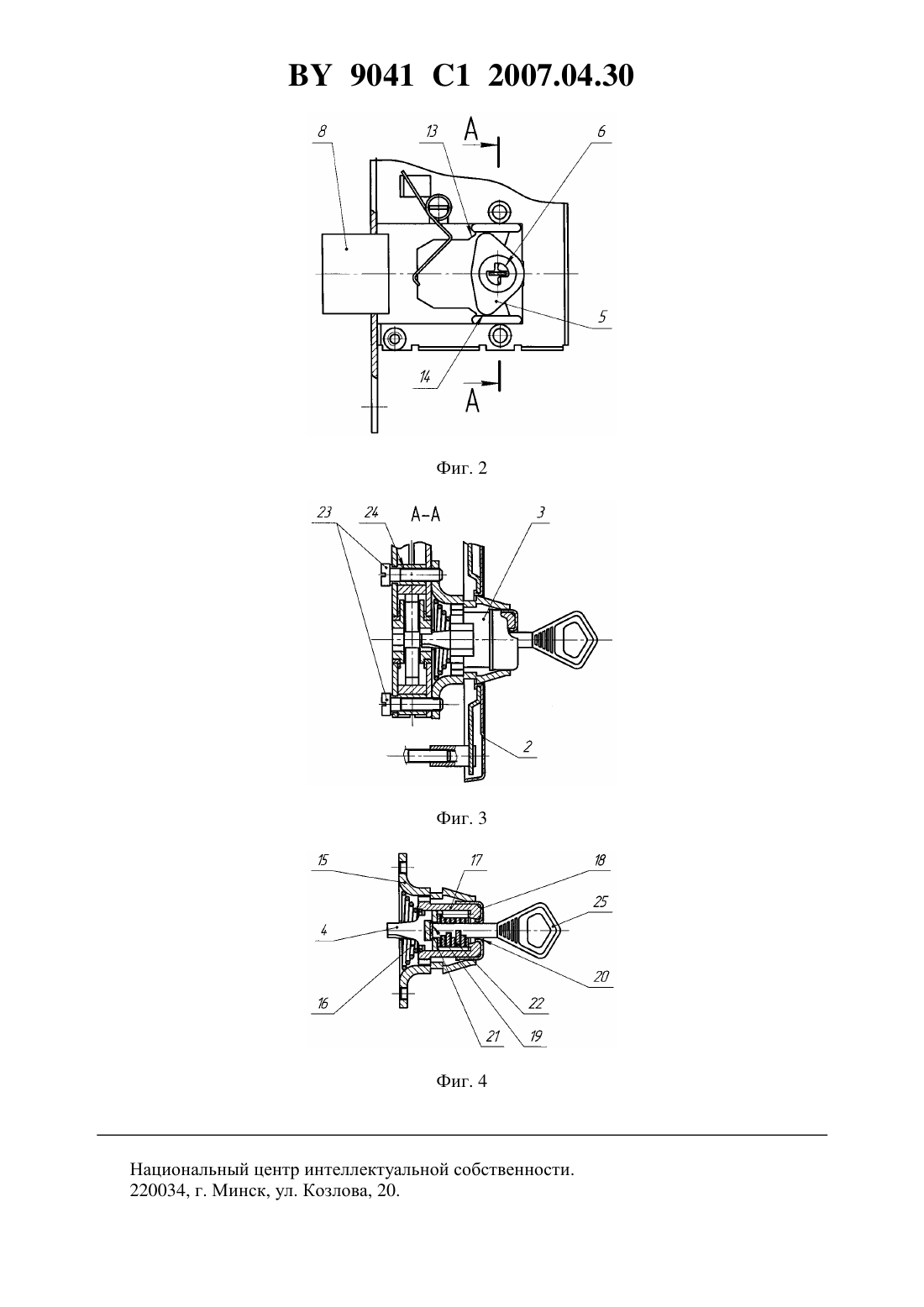

(51)05 63/08 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное производственное предприятие Барановичский завод автоматических линий Белорусской железной дороги(72) Автор Пузанов Владимир Петрович(73) Патентообладатель Республиканское унитарное производственное предприятие Барановичский завод автоматических линий Белорусской железной дороги(57) 1. Врезной замок, содержащий корпус с накладкой и с закрепленным на нем цилиндровым подпружиненным механизмом, связанным через винтообразный поводок, и фиксирующий двуплечий рычаг, осевое отверстие которого имеет выступы для взаимодействия с винтовой поверхностью поводка, с подпружиненным ригелем, имеющим фиксирующую выемку и Т-образное отверстие, в котором размещены концы двуплечего рычага, отличающийся тем, что выступающая из накладки часть корпуса цилиндрового механизма и пружина, удерживающая цилиндровый механизм, выполнены коническими, причем пружина расположена в торце цилиндрового механизма, а лицевая поверхность нажимной кнопки цилиндрового механизма и дно ключевого отверстия цилиндрового механизма снабжены закаленными элементами, преимущественно из стали. 9041 1 2007.04.30 2. Замок по п. 1, отличающийся тем, что цилиндровый механизм снабжен закаленной секретной шайбой. Изобретение относится к замочно-скобяным изделиям, а именно к замкам, предназначенным для запирания дверей жилых и служебных помещений. Известен дверной замок (а.с.907206, МПК Е 05 В 65/00 // Бюллетень Открытия,изобретения, промышленные образцы, товарные знаки,7, 1982), содержащий корпус с закрепленным на нем цилиндровым подпружиненным механизмом, связанным через винтообразный поводок, и фиксирующий двуплечий рычаг, осевое отверстие которого имеет выступы для взаимодействия с винтовой поверхностью поводка, с подпружиненным ригелем, имеющим фиксирующую выемку и Т-образное отверстие, в котором размещены концы двуплечего рычага. Данный замок является прототипом. Недостатком этого замка является то, что выступающая из накладки часть корпуса цилиндрового механизма имеет цилиндрическую форму, что позволяет быстро вскрыть замок методом силового скручивания цилиндрового механизма. Также недостатком прототипа является отсутствие защиты от вскрытия такими известными несанкционированными методами, как высверливание и отпирание закаленным инструментом из стали особо высокой прочности. Причем вскрытие можно осуществить либо высверливанием нажимной кнопки цилиндрового механизма либо высверливанием дна ключевого отверстия. При вскрытии закаленным инструментом из особо прочной стали сминаются латунные шайбы цилиндрового механизма. Отличие заявленного замка заключается в том, что для предотвращения силового скручивания цилиндрового механизма выступающая из накладки часть корпуса цилиндрового механизма выполнена в виде конуса. Реализация такой конусной формы выступающей части цилиндрового механизма невозможна без увеличения габаритов в прототипе, что ведет к увеличению металлоемкости и противоречит эргономическим и эстетическим требованиям, предъявляемым к замочным изделиям. Поэтому, для уменьшения габаритов, пружина, удерживающая цилиндровый механизм, выполнена конической и перенесена в торец цилиндрового механизма. Отличием заявленного врезного замка является также то, что для предотвращения высверливания лицевая поверхность нажимной кнопки цилиндрового механизма и дно ключевого отверстия цилиндрового механизма снабжены закаленными элементами. Лицевая поверхность нажимной кнопки цилиндрового механизма снабжена закаленным защитным элементом, крепящимся к нажимной кнопке развальцовкой, что препятствует высверливанию нажимной кнопки обычным сверлом. Время, необходимое для высверливания твердосплавным сверлом, превышает время, характеризующее стойкость к вскрытию для замков 2 класса в соответствии с ГОСТ 5089-97. Дно ключевого отверстия снабжено защитным закаленным элементом, что также повышает стойкость к вскрытию методом высверливания элемента. Кроме того, наличие закаленной секретной шайбы предотвращает проворот механизма секрета специально закаленной отмычкой из стали особо высокой прочности. Таким образом, конструкция врезного замка позволяет повысить его надежность за счет повышенной стойкости к вскрытию всеми известными несанкционированными методами. Конструкция замка поясняется чертежами, где фиг. 1 - врезной замок, общий вид, незакрытое положение фиг. 2 - то же, закрытое положение фиг. 3 - продольный разрез замка фиг. 4 - цилиндровый механизм. Врезной замок содержит корпус 1 с накладкой 2, закрепленный на корпусе 1 подпружиненный цилиндровый механизм 3, связанный через винтообразный поводок 4 и фикси 2 9041 1 2007.04.30 рующий двуплечий рычаг 5, осевое отверстие 6 которого имеет выступы 7 для взаимодействия с винтовой поверхностью поводка 4, с ригелем 8, подпружиненным пружиной 9. Ригель 8 имеет фиксирующуювыемку 10 и Т-образное отверстие 11 со скосами 12 и уступами 13, при этом концы 14 двуплечего рычага 5 размещены в Т-образном отверстии 11 ригеля 8. Выступающая из накладки 2 часть корпуса 15 цилиндрового механизма 3 выполнена в форме конуса. Пружина 16, удерживающая цилиндровый механизм 3, коническая, причем она располагается в торце цилиндрового механизма 3. Лицевая поверхность нажимной кнопки 17 цилиндрового механизма 3 снабжена защитным элементом 18, выполненным из закаленной стали и крепящимся к нажимной кнопке 17 развальцовкой. Дно 19 ключевого отверстия 20 снабжено стальным закаленным элементом 21. Кроме того, цилиндровый механизм 3 снабжен закаленной секретной шайбой 22. Цилиндровый механизм 3 крепится к корпусу 1 с помощью винтов 23 через отверстия 24. Для отпирания замка предусмотрен ключ 25. Замок работает следующим образом. При запирании замка (фиг. 1) нажатием на нажимную кнопку 17 цилиндрового механизма 3 винтообразный поводок 4, находящийся в постоянном зацеплении с двуплечим рычагом 5, взаимодействуя с выступами 7 отверстия 6 рычага 5, выводит его конец 14 из фиксирующей выемки 10 и вводит концы 14 на скосы 12 ригеля 8. В результате этого ригель 8 расфиксируется и под действием пружины 9 перемещается в закрытое положение, а рычаг 5 при этом становится вертикально и фиксирует ригель 8, поскольку концы 14 рычага 5 противостоят двум уступам 13 ригеля 8 (фиг. 2). Отпирание замка снаружи помещения осуществляется ключом 25. При повороте в цилиндровом механизме 3 ключа 25 поводок 4 повернет рычаг 5, который, воздействуя своим концом 14 на скос 12 ригеля 8, переместит его внутрь корпуса 1 в открытое положение,которое фиксируется благодаря тому, что конец 14 рычага 5 заходит в фиксирующую выемку 10 ригеля 8. Крепление цилиндрового механизма 3 к корпусу 1 замка возможно как для левой,так и для правой двери. При попытке вскрыть замок методом силового скручивания цилиндрового механизма конусная форма выступающей из накладки 2 части корпуса 15 цилиндрового механизма 3 препятствует охватыванию ее зажимными элементами, вызывая их скольжение. Несанкционированное вскрытие замка высверливанием цилиндрового механизма 3 не представляется возможным из-за наличия закаленного стального элемента 18, которым снабжена нажимная кнопка 17, и стального закаленного элемента 21, установленного на дне 19 ключевого отверстия 20. При попытке вскрыть замок закаленным инструментом из стали особо высокой прочности закаленная секретная шайба 22 противостоит смятию, и происходит поломка инструмента. Таким образом, заявляемый врезной замок обладает повышенной стойкостью к вскрытию всеми известными несанкционированными методами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
