Композиция для покрытия

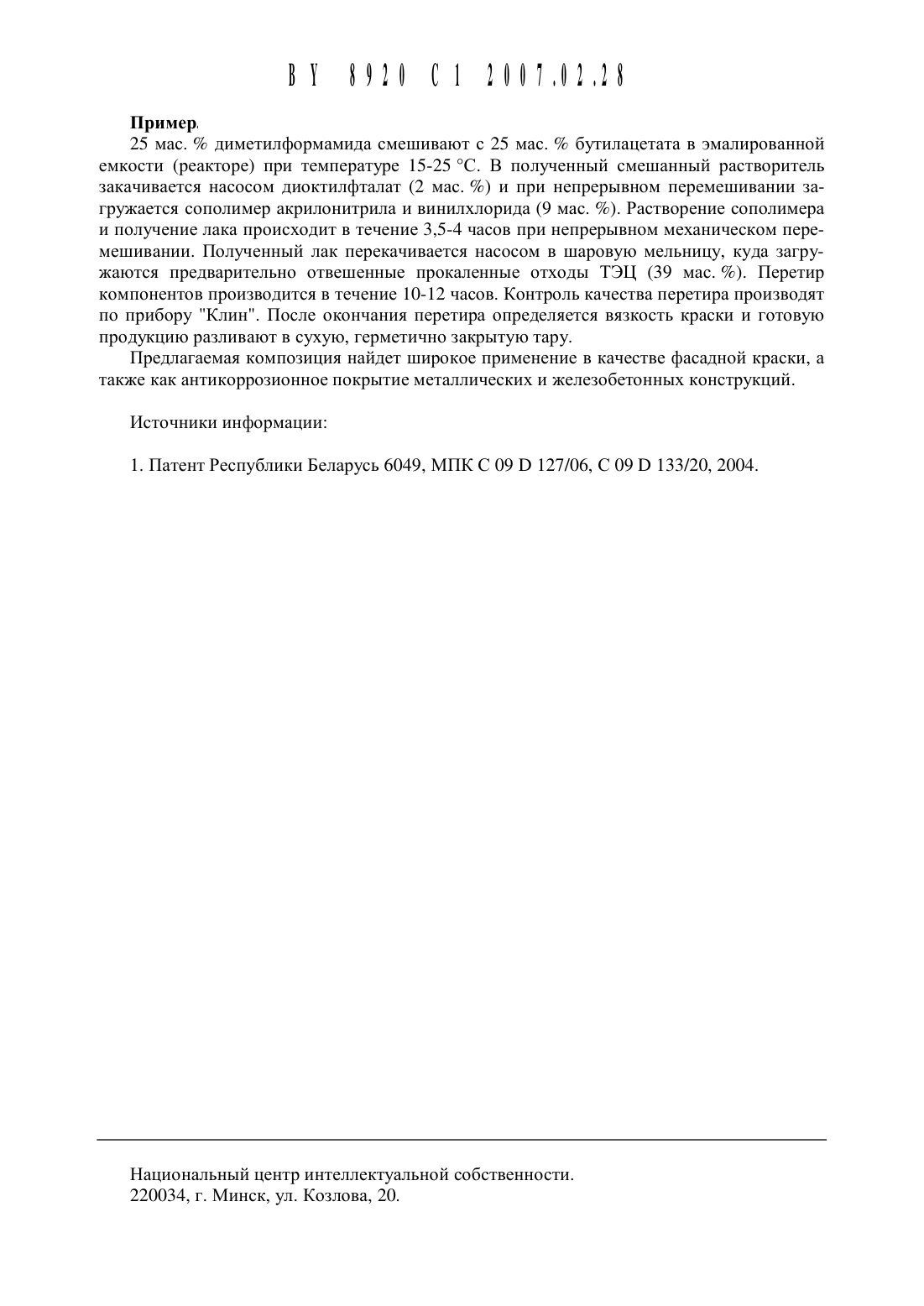

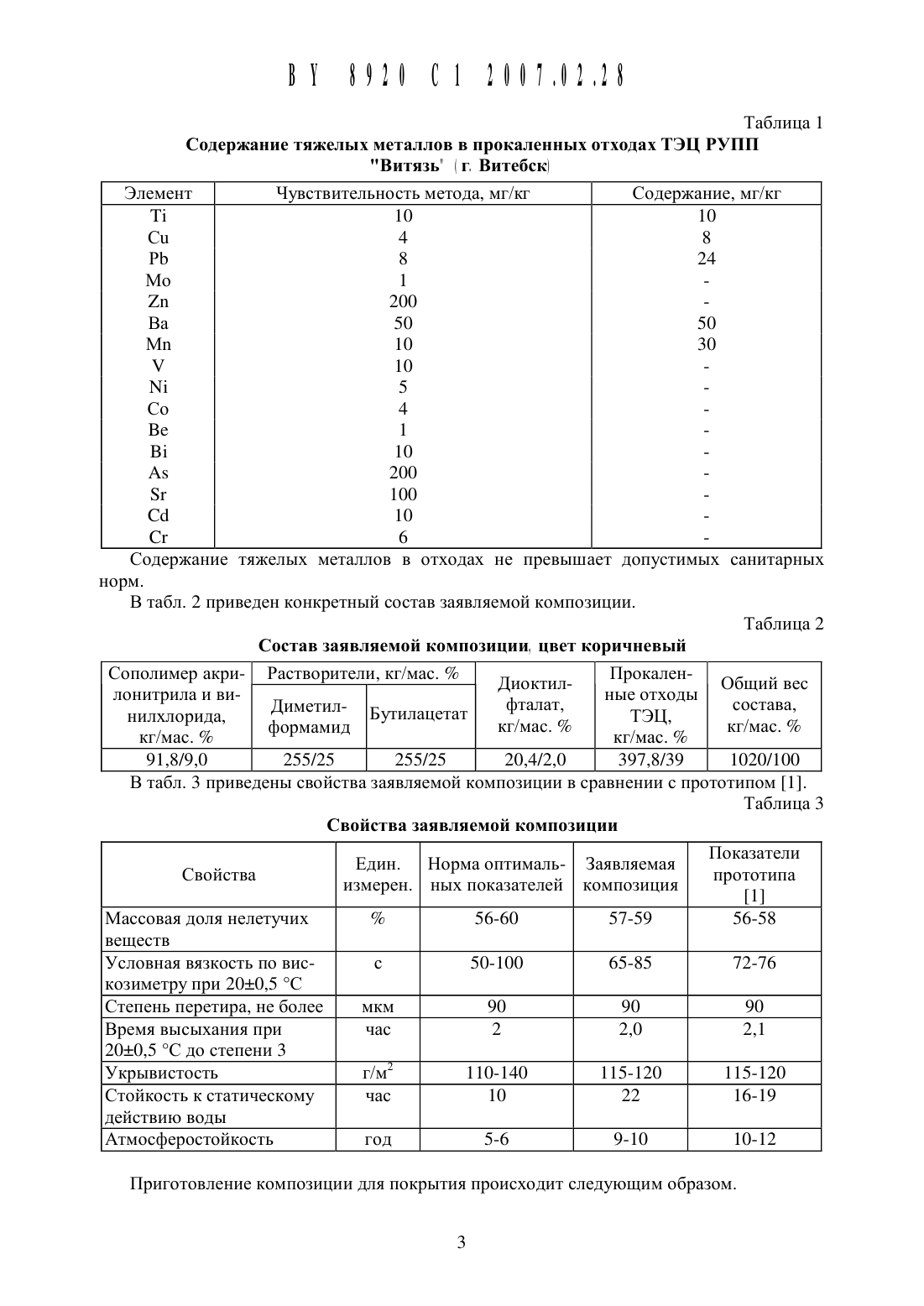

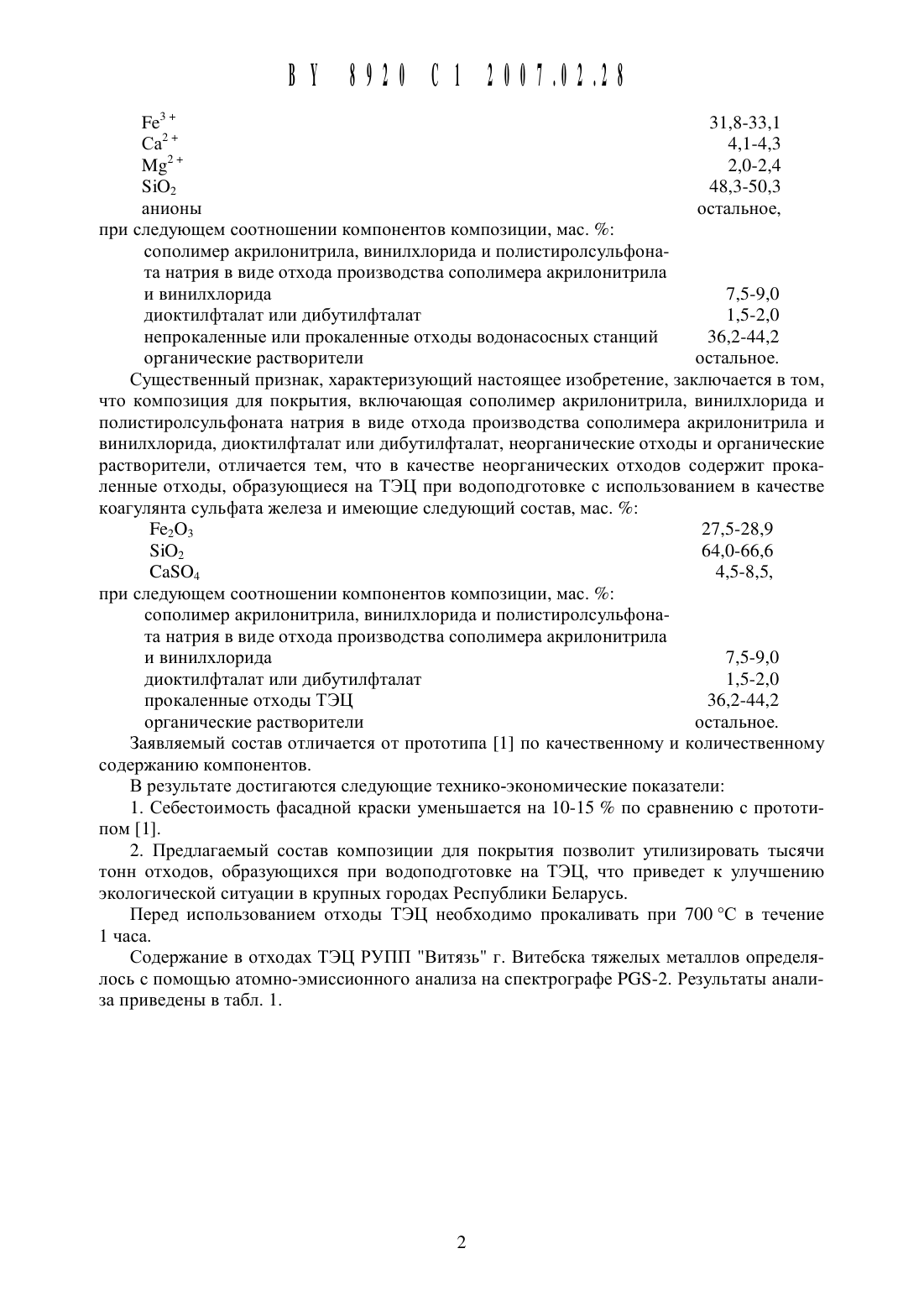

(51) С 091) 127 ННм 133/20. Н С 0 8 К 3 11 8 АЦИОНАЛЬНЫИ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Витебский государственный технологический университет (ВУ)(72) Авторы Платонов Александр Петрович Ковчур Сергей Григорьевич Гречаников Александр Викторович(73) Патентообладатель Учреждение образования Витебский государственный технологический университет (ВУ)КОМПОЗИЦИЯ ДЛЯ ПОКРЫТИЯ, включающая СОПОЛИМЕр акрилонитрила, винилхлорида И полистиролсульфоната натрия В ВИДЕ отхода производства сополимера акрилонитрила И винилхлорида, диоктилфталат ИЛИ дибутилфталат, неорганические ОТХОДЫ И органические растворители, ОТЛИЧЗЮЩЗЯСЯ ТЕМ, ЧТО В качестве неорганических ОТХОДОВ СОДЕРЖИТ ПрОкаленные ОТХОДЫ, ООРЗЗУЪОЩИЕСЯ наПрИ ВОДОПОДГОТОВКЕ С использованием В качестВЕ коагулянта сульфата железа И ИМЕЮЩИЕ СЛЕДУЪОЩИЙ состав, мас. 2136203 275-289 5102 64,0-66,6 Са 5 О 4 4,5-8,5,при следующем соотношении компонентов композиции, мас.сополимер акрилонитрила, винилхлорида и полистиролсульфона та натрия в виде отхода производства сополимера акрилонитрилаи винилхлорида 7,5-9,0 диоктилфталат или дибутилфталат 1,5-2,0 прокаленные отходы ТЭЦ 36,2-44,2 органические растворители остальное.Изобретение относится к области лакокрасочной промышленности и может быть использовано для производства высококачественных фасадных красок.Известен состав композиции для покрытия 1, включающий сополимер акрилонитрила, винилхлорида и полистиролсульфоната натрия в виде отхода производства сополимера акрилонитрила и винилхлорида, диоктилфталат или дибутилфталат, пигмент, наполнители и органические растворители, отличающийся тем, что в качестве пигмента и наполнителей содержит непрокаленные или прокаленные неорганические отходы водонасосных станций, имеющие следующий состав в пересчете на сухое вещество, мас.Са 2 4,1-4,3 м 2,0-2,4 5102 48,3-50,3 анионы ОСТЗЛЬНОС, при следующем соотношении компонентов композиции, мас. сополимер акрилонитрила, винилхлорида и полистиролсульфоната натрия в виде отхода производства сополимера акрилонитрилаи винилхлорида 7,5-9,О диоктилфталат или дибутилфталат 1,5 -2,0 непрокаленнь 1 е или прокаленнь 1 е отходы водонасоснь 1 х станций 36,2-44,2 органические растворители остальное.СУЩССТВСННЫЙ признак, ХЗРЗКТРИЗУЪОЩИЙ настоящее ИЗОбрСТСНИС, заключается В ТОМ,ЧТО КОМПОЗИЦИЯ ДЛЯ ПОКРЫТИЯ, включающая СОПОЛИМСр акрилонитрила, винилхлорида И полистиролсульфоната натрия В ВИДС отхода производства сополимера акрилонитрила И винилхлорида, диоктилфталат ИЛИ дибутилфталат, НСОРГЗНИЧССКИС ОТХОДЫ И органические растворители, отличается ТСМ, ЧТО В КЗЧССТВС НСОРГЗНИЧССКИХ ОТХОДОВ СОДСрЖИТ прокаЛННЫВ ОТХОДЫ, образующиеся наПрИ ВОДОПОДГОТОВКВ С использованием В КЗЧССТВС коагулянта сульфата железа И ИМВЮЩИС СЛСДУЮЩИЙ состав, мас. 2136203 275-289 5102 64,0-66,6 Са 5 О 4 4,5-8,5, при следующем соотношении компонентов композиции, мас. сополимер акрилонитрила, винилхлорида и полистиролсульфоната натрия в виде отхода производства сополимера акрилонитрилаи винилхлорида 7,5-9,О диоктилфталат или дибутилфталат 1,5-2,О прокаленнь 1 е отходы ТЭЦ 36,2-44,2 органические растворители остальное.Заявляемь 1 й состав отличается от прототипа 1 по качественному и количественному содержанию компонентов.В результате достигаются следующие технико-экономические показатели1. Себестоимость фасадной краски уменьшается на 10-15 по сравнению с прототипом 1.2. Предлагаемый состав композиции для покрытия позволит утилизировать тысячи тонн отходов, образующихся при водоподготовке на ТЭЦ, что приведет к улучшению экологической ситуации в крупных городах Республики Беларусь.Перед использованием отходы ТЭЦ необходимо прокаливать при 700 С в течение 1 часа.Содержание в отходах ТЭЦ РУПП Витязь г. Витебска тяжелых металлов определялось с помощью атомно-эмиссионного анализа на спектрографе Р 65-2. Результаты анализа приведены в табл. 1.Таблица 1 Содержание тяжелых металлов в прокаленных отходах ТЭЦ РУПП Витязь г. ВитебскМо 1 211 200 Ва 50 50 Мп 10 30 У 10 Ый 5 Со 4 Ве 1 В 1 10 Аз 200 5 г 100 С 1 10 Сг 6 Содержание тяжелых металлов в отходах не превышает допустимых санитарных норм. В табл. 2 приведен Конкретный состав заявляемой композиции. Таблица 2 Состав заявляемой композиции, цвет коричневыйСополимер акри- Растворители, кг/мас. Прокален- Диоктил- ОбЩии вес лонитрила и ви- Д фталат ные отходы состава иметил- , ,нилхлорида, БУТИЛЗЦВТЗТ ТЭЦ,формамид кг/мас. кг/мас. кг/мас. кг/мас.918/90 255/25 255/25 В табл. 3 приведены свойства заявляемой КОМПОЗИЦИИ в сравнении с прототипом 1. Таблица 3 Свойства заявляемой композиции Показатели Един. Норма оптималь- Заявляемая Своиства прототипа измерен. ных показателеи композиция 1Массовая доля нелетучих 56-60 57-59 56-58 веществУсловная вязкость по вис- с 50-100 65-85 72-76 козиметру при 200,5 ССтепень перетира, не более мкм 90 90 90Время высыхания при Час 2 2,0 2,1ПРИГОТОВЛЕНИЕ КОМПОЗИЦИИ ДЛЯ ПОКРЫТИЯ ПРОИСХОДИТ СЛСДУЪОЩИМ образом.25 мас. диметилформамида смешивают с 25 мас. бутилацетата в эмалированной емкости (реакторе) при температуре 15-25 С. В полученный смешанный растворитель закачивается насосом диоктилфталат (2 мас. ) и при непрерывном перемешивании загружается сополимер акрилонитрила и винилхлорида (9 мас. ). Растворение сополимера и получение лака происходит в течение 3,5-4 часов при непрерывном механическом перемешивании. Полученный лак перекачивается насосом в шаровую мельницу, куда загружаются предварительно отвешенные прокаленные отходы ТЭЦ (39 мас. ). Перетир компонентов производится в течение 10-12 часов. Контроль качества перетира производят по прибору Клин. После окончания перетира определяется вязкость краски и готовую продукцию разливают в сухую, герметично закрытую тару.Предлагаемая композиция найдет широкое применение в качестве фасадной краски, а также как антикоррозионное покрытие металлических и железобетонных конструкций.1. Патент Республики Беларусь 6049, МПК С 09 В 127/06, С 09 В 133/20, 2004.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
