Групповой вихревой пылеуловитель

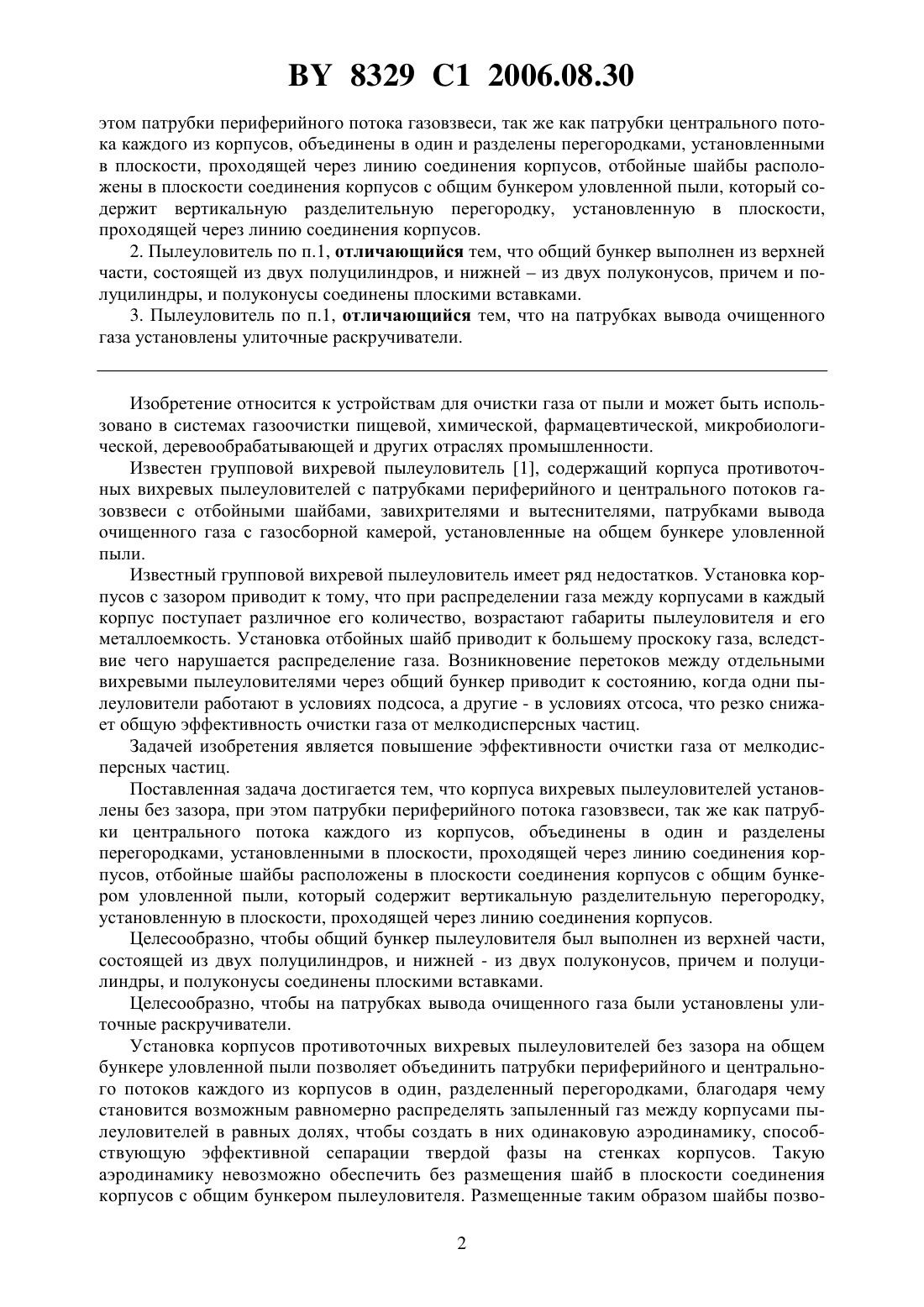

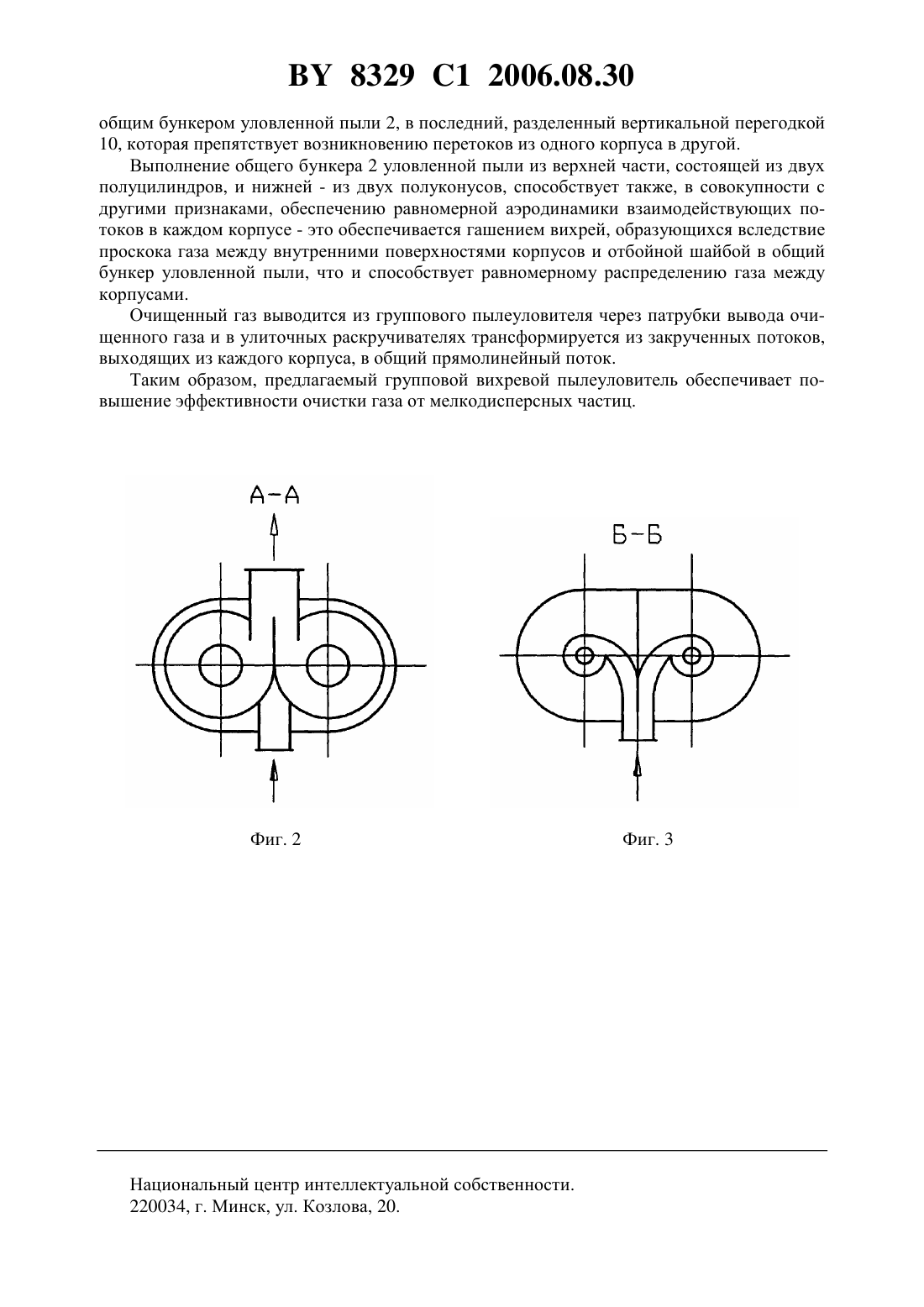

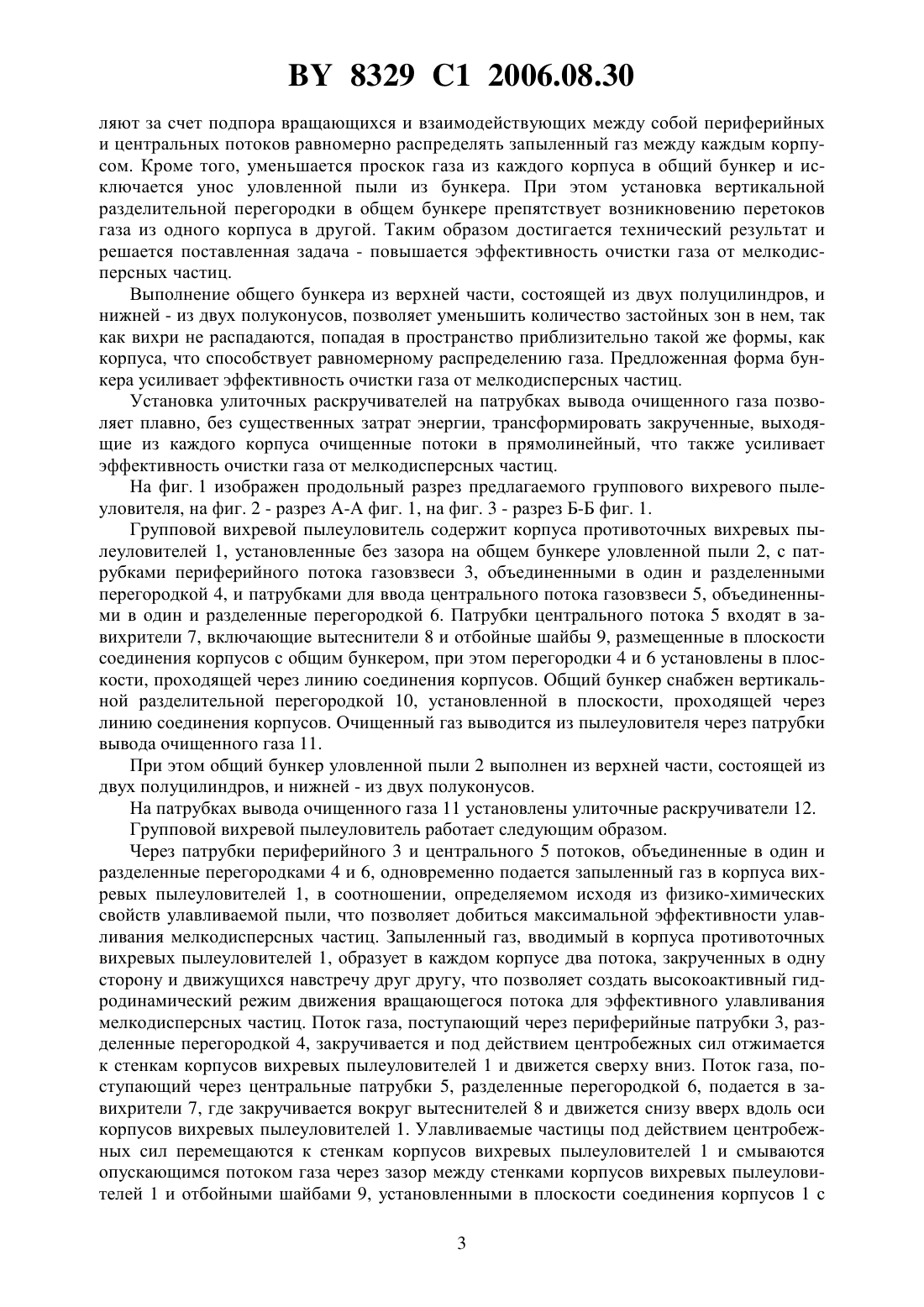

(51)04 3/06, 5/28 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Могилевский государственный университет продовольствия(72) Авторы Акулич Александр Васильевич Шушкевич Константин Викторович(73) Патентообладатель Учреждение образования Могилевский государственный университет продовольствия(57) 1. Групповой вихревой пылеуловитель, содержащий корпуса двух противоточных вихревых пылеуловителей с патрубками периферийного и центрального потоков газовзвеси с отбойными шайбами, завихрителями и вытеснителями, патрубками вывода очищенного газа с газосборной камерой, установленные на общем бункере уловленной пыли,отличающийся тем, что корпуса вихревых пылеуловителей установлены без зазора, при 8329 1 2006.08.30 этом патрубки периферийного потока газовзвеси, так же как патрубки центрального потока каждого из корпусов, объединены в один и разделены перегородками, установленными в плоскости, проходящей через линию соединения корпусов, отбойные шайбы расположены в плоскости соединения корпусов с общим бункером уловленной пыли, который содержит вертикальную разделительную перегородку, установленную в плоскости,проходящей через линию соединения корпусов. 2. Пылеуловитель по п.1, отличающийся тем, что общий бункер выполнен из верхней части, состоящей из двух полуцилиндров, и нижнейиз двух полуконусов, причем и полуцилиндры, и полуконусы соединены плоскими вставками. 3. Пылеуловитель по п.1, отличающийся тем, что на патрубках вывода очищенного газа установлены улиточные раскручиватели. Изобретение относится к устройствам для очистки газа от пыли и может быть использовано в системах газоочистки пищевой, химической, фармацевтической, микробиологической, деревообрабатывающей и других отраслях промышленности. Известен групповой вихревой пылеуловитель 1, содержащий корпуса противоточных вихревых пылеуловителей с патрубками периферийного и центрального потоков газовзвеси с отбойными шайбами, завихрителями и вытеснителями, патрубками вывода очищенного газа с газосборной камерой, установленные на общем бункере уловленной пыли. Известный групповой вихревой пылеуловитель имеет ряд недостатков. Установка корпусов с зазором приводит к тому, что при распределении газа между корпусами в каждый корпус поступает различное его количество, возрастают габариты пылеуловителя и его металлоемкость. Установка отбойных шайб приводит к большему проскоку газа, вследствие чего нарушается распределение газа. Возникновение перетоков между отдельными вихревыми пылеуловителями через общий бункер приводит к состоянию, когда одни пылеуловители работают в условиях подсоса, а другие - в условиях отсоса, что резко снижает общую эффективность очистки газа от мелкодисперсных частиц. Задачей изобретения является повышение эффективности очистки газа от мелкодисперсных частиц. Поставленная задача достигается тем, что корпуса вихревых пылеуловителей установлены без зазора, при этом патрубки периферийного потока газовзвеси, так же как патрубки центрального потока каждого из корпусов, объединены в один и разделены перегородками, установленными в плоскости, проходящей через линию соединения корпусов, отбойные шайбы расположены в плоскости соединения корпусов с общим бункером уловленной пыли, который содержит вертикальную разделительную перегородку,установленную в плоскости, проходящей через линию соединения корпусов. Целесообразно, чтобы общий бункер пылеуловителя был выполнен из верхней части,состоящей из двух полуцилиндров, и нижней - из двух полуконусов, причем и полуцилиндры, и полуконусы соединены плоскими вставками. Целесообразно, чтобы на патрубках вывода очищенного газа были установлены улиточные раскручиватели. Установка корпусов противоточных вихревых пылеуловителей без зазора на общем бункере уловленной пыли позволяет объединить патрубки периферийного и центрального потоков каждого из корпусов в один, разделенный перегородками, благодаря чему становится возможным равномерно распределять запыленный газ между корпусами пылеуловителей в равных долях, чтобы создать в них одинаковую аэродинамику, способствующую эффективной сепарации твердой фазы на стенках корпусов. Такую аэродинамику невозможно обеспечить без размещения шайб в плоскости соединения корпусов с общим бункером пылеуловителя. Размещенные таким образом шайбы позво 2 8329 1 2006.08.30 ляют за счет подпора вращающихся и взаимодействующих между собой периферийных и центральных потоков равномерно распределять запыленный газ между каждым корпусом. Кроме того, уменьшается проскок газа из каждого корпуса в общий бункер и исключается унос уловленной пыли из бункера. При этом установка вертикальной разделительной перегородки в общем бункере препятствует возникновению перетоков газа из одного корпуса в другой. Таким образом достигается технический результат и решается поставленная задача - повышается эффективность очистки газа от мелкодисперсных частиц. Выполнение общего бункера из верхней части, состоящей из двух полуцилиндров, и нижней - из двух полуконусов, позволяет уменьшить количество застойных зон в нем, так как вихри не распадаются, попадая в пространство приблизительно такой же формы, как корпуса, что способствует равномерному распределению газа. Предложенная форма бункера усиливает эффективность очистки газа от мелкодисперсных частиц. Установка улиточных раскручивателей на патрубках вывода очищенного газа позволяет плавно, без существенных затрат энергии, трансформировать закрученные, выходящие из каждого корпуса очищенные потоки в прямолинейный, что также усиливает эффективность очистки газа от мелкодисперсных частиц. На фиг. 1 изображен продольный разрез предлагаемого группового вихревого пылеуловителя, на фиг. 2 - разрез А-А фиг. 1, на фиг. 3 - разрез Б-Б фиг. 1. Групповой вихревой пылеуловитель содержит корпуса противоточных вихревых пылеуловителей 1, установленные без зазора на общем бункере уловленной пыли 2, с патрубками периферийного потока газовзвеси 3, объединенными в один и разделенными перегородкой 4, и патрубками для ввода центрального потока газовзвеси 5, объединенными в один и разделенные перегородкой 6. Патрубки центрального потока 5 входят в завихрители 7, включающие вытеснители 8 и отбойные шайбы 9, размещенные в плоскости соединения корпусов с общим бункером, при этом перегородки 4 и 6 установлены в плоскости, проходящей через линию соединения корпусов. Общий бункер снабжен вертикальной разделительной перегородкой 10, установленной в плоскости, проходящей через линию соединения корпусов. Очищенный газ выводится из пылеуловителя через патрубки вывода очищенного газа 11. При этом общий бункер уловленной пыли 2 выполнен из верхней части, состоящей из двух полуцилиндров, и нижней - из двух полуконусов. На патрубках вывода очищенного газа 11 установлены улиточные раскручиватели 12. Групповой вихревой пылеуловитель работает следующим образом. Через патрубки периферийного 3 и центрального 5 потоков, объединенные в один и разделенные перегородками 4 и 6, одновременно подается запыленный газ в корпуса вихревых пылеуловителей 1, в соотношении, определяемом исходя из физико-химических свойств улавливаемой пыли, что позволяет добиться максимальной эффективности улавливания мелкодисперсных частиц. Запыленный газ, вводимый в корпуса противоточных вихревых пылеуловителей 1, образует в каждом корпусе два потока, закрученных в одну сторону и движущихся навстречу друг другу, что позволяет создать высокоактивный гидродинамический режим движения вращающегося потока для эффективного улавливания мелкодисперсных частиц. Поток газа, поступающий через периферийные патрубки 3, разделенные перегородкой 4, закручивается и под действием центробежных сил отжимается к стенкам корпусов вихревых пылеуловителей 1 и движется сверху вниз. Поток газа, поступающий через центральные патрубки 5, разделенные перегородкой 6, подается в завихрители 7, где закручивается вокруг вытеснителей 8 и движется снизу вверх вдоль оси корпусов вихревых пылеуловителей 1. Улавливаемые частицы под действием центробежных сил перемещаются к стенкам корпусов вихревых пылеуловителей 1 и смываются опускающимся потоком газа через зазор между стенками корпусов вихревых пылеуловителей 1 и отбойными шайбами 9, установленными в плоскости соединения корпусов 1 с 3 8329 1 2006.08.30 общим бункером уловленной пыли 2, в последний, разделенный вертикальной перегодкой 10, которая препятствует возникновению перетоков из одного корпуса в другой. Выполнение общего бункера 2 уловленной пыли из верхней части, состоящей из двух полуцилиндров, и нижней - из двух полуконусов, способствует также, в совокупности с другими признаками, обеспечению равномерной аэродинамики взаимодействующих потоков в каждом корпусе - это обеспечивается гашением вихрей, образующихся вследствие проскока газа между внутренними поверхностями корпусов и отбойной шайбой в общий бункер уловленной пыли, что и способствует равномерному распределению газа между корпусами. Очищенный газ выводится из группового пылеуловителя через патрубки вывода очищенного газа и в улиточных раскручивателях трансформируется из закрученных потоков,выходящих из каждого корпуса, в общий прямолинейный поток. Таким образом, предлагаемый групповой вихревой пылеуловитель обеспечивает повышение эффективности очистки газа от мелкодисперсных частиц. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
