Пружина сжатия

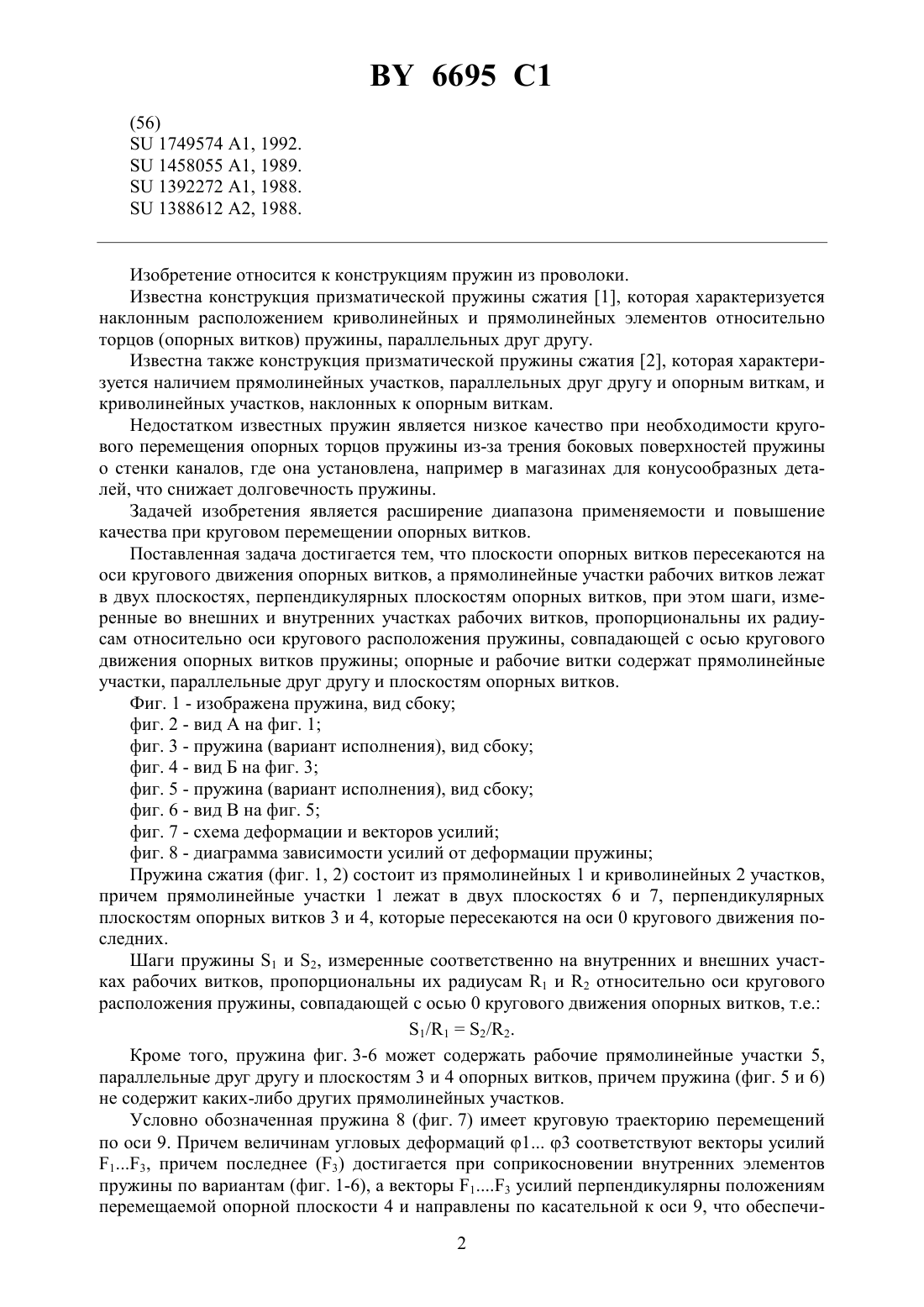

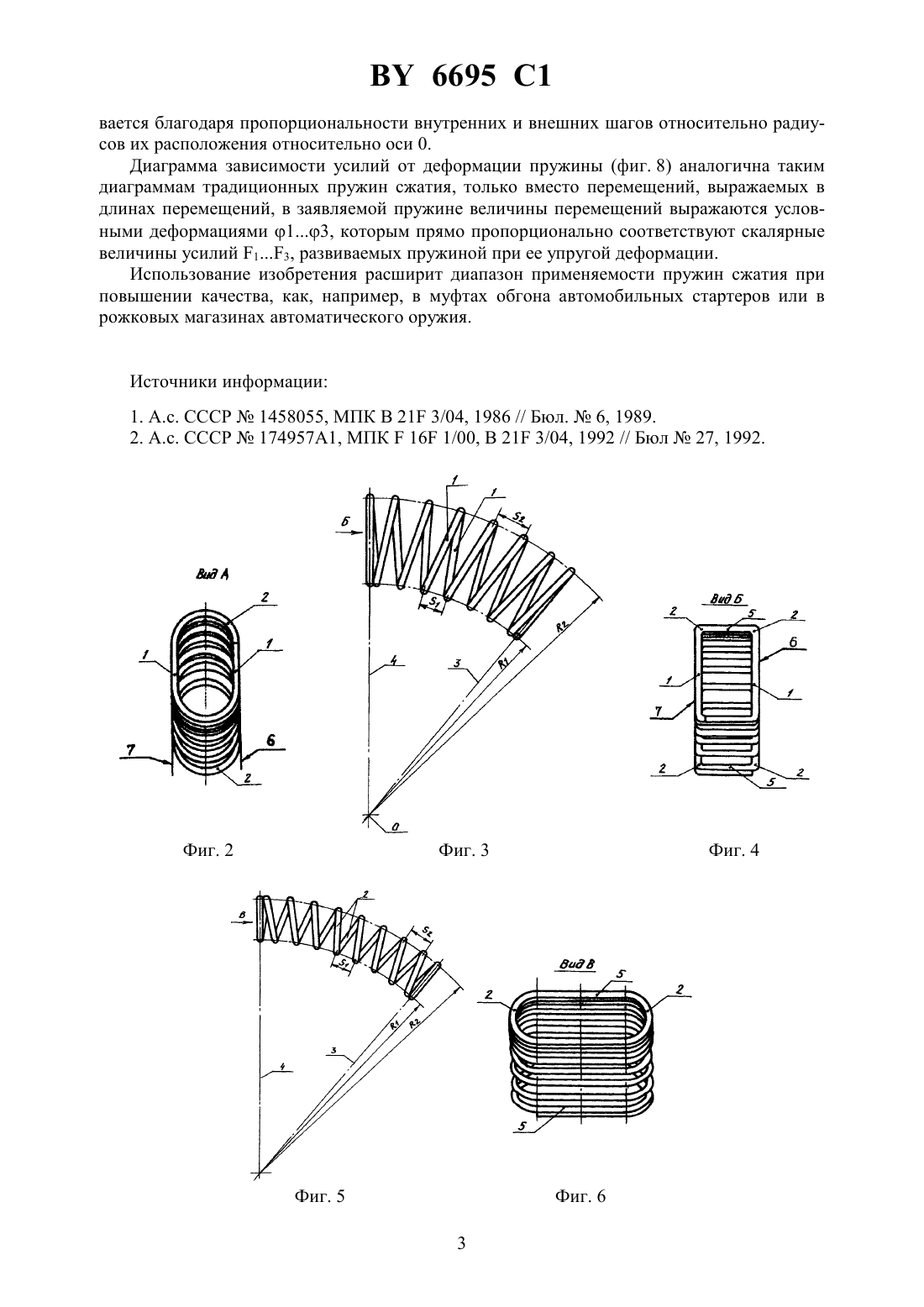

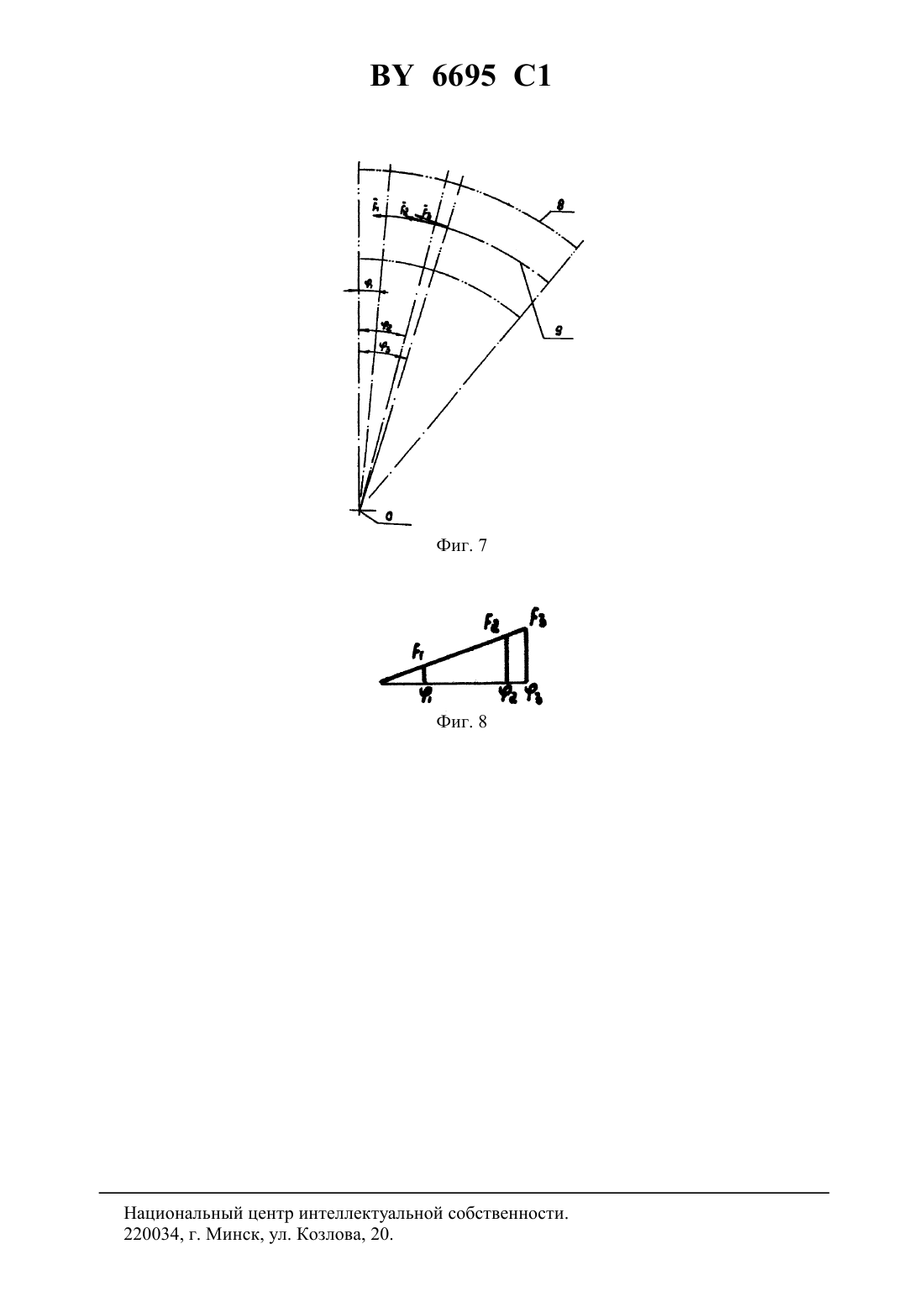

21 3/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Акционерное общество открытого типа Борисовский завод автотракторного электрооборудования(72) Авторы Невротов Виктор Григорьевич Майорчик Геннадий Михайлович Широков Николай Валентинович(73) Патентообладатель Акционерное общество открытого типа Борисовский завод автотракторного электрооборудования(57) 1. Пружина сжатия, содержащая чередующиеся криволинейные и прямолинейные участки проволоки рабочих и опорных витков, отличающаяся тем, что плоскости опорных витков пересекаются на оси кругового движения опорных витков, а прямолинейные участки рабочих витков лежат в двух плоскостях, перпендикулярных плоскостям опорных витков, при этом шаги, измеренные во внешних и внутренних участках рабочих витков,пропорциональны их радиусам относительно оси кругового расположения пружины, совпадающей с осью кругового движения опорных витков пружины. 2. Пружина сжатия по п. 1, отличающаяся тем, что опорные и рабочие витки содержат прямолинейные участки, параллельные друг другу и плоскостям опорных витков.(56)1749574 1, 1992.1458055 1, 1989.1392272 1, 1988.1388612 2, 1988. Изобретение относится к конструкциям пружин из проволоки. Известна конструкция призматической пружины сжатия 1, которая характеризуется наклонным расположением криволинейных и прямолинейных элементов относительно торцов (опорных витков) пружины, параллельных друг другу. Известна также конструкция призматической пружины сжатия 2, которая характеризуется наличием прямолинейных участков, параллельных друг другу и опорным виткам, и криволинейных участков, наклонных к опорным виткам. Недостатком известных пружин является низкое качество при необходимости кругового перемещения опорных торцов пружины из-за трения боковых поверхностей пружины о стенки каналов, где она установлена, например в магазинах для конусообразных деталей, что снижает долговечность пружины. Задачей изобретения является расширение диапазона применяемости и повышение качества при круговом перемещении опорных витков. Поставленная задача достигается тем, что плоскости опорных витков пересекаются на оси кругового движения опорных витков, а прямолинейные участки рабочих витков лежат в двух плоскостях, перпендикулярных плоскостям опорных витков, при этом шаги, измеренные во внешних и внутренних участках рабочих витков, пропорциональны их радиусам относительно оси кругового расположения пружины, совпадающей с осью кругового движения опорных витков пружины опорные и рабочие витки содержат прямолинейные участки, параллельные друг другу и плоскостям опорных витков. Фиг. 1 - изображена пружина, вид сбоку фиг. 2 - вид А на фиг. 1 фиг. 3 - пружина (вариант исполнения), вид сбоку фиг. 4 - вид Б на фиг. 3 фиг. 5 - пружина (вариант исполнения), вид сбоку фиг. 6 - вид В на фиг. 5 фиг. 7 - схема деформации и векторов усилий фиг. 8 - диаграмма зависимости усилий от деформации пружины Пружина сжатия (фиг. 1, 2) состоит из прямолинейных 1 и криволинейных 2 участков,причем прямолинейные участки 1 лежат в двух плоскостях 6 и 7, перпендикулярных плоскостям опорных витков 3 и 4, которые пересекаются на оси 0 кругового движения последних. Шаги пружины 1 и 2, измеренные соответственно на внутренних и внешних участках рабочих витков, пропорциональны их радиусам 1 и 2 относительно оси кругового расположения пружины, совпадающей с осью 0 кругового движения опорных витков, т.е. 1/12/2. Кроме того, пружина фиг. 3-6 может содержать рабочие прямолинейные участки 5,параллельные друг другу и плоскостям 3 и 4 опорных витков, причем пружина (фиг. 5 и 6) не содержит каких-либо других прямолинейных участков. Условно обозначенная пружина 8 (фиг. 7) имеет круговую траекторию перемещений по оси 9. Причем величинам угловых деформаций 1 3 соответствуют векторы усилий 13, причем последнее (3) достигается при соприкосновении внутренних элементов пружины по вариантам (фиг. 1-6), а векторы 13 усилий перпендикулярны положениям перемещаемой опорной плоскости 4 и направлены по касательной к оси 9, что обеспечи 2 6695 1 вается благодаря пропорциональности внутренних и внешних шагов относительно радиусов их расположения относительно оси 0. Диаграмма зависимости усилий от деформации пружины (фиг. 8) аналогична таким диаграммам традиционных пружин сжатия, только вместо перемещений, выражаемых в длинах перемещений, в заявляемой пружине величины перемещений выражаются условными деформациями 13, которым прямо пропорционально соответствуют скалярные величины усилий 13, развиваемых пружиной при ее упругой деформации. Использование изобретения расширит диапазон применяемости пружин сжатия при повышении качества, как, например, в муфтах обгона автомобильных стартеров или в рожковых магазинах автоматического оружия. Источники информации 1. А.с. СССР 1458055, МПК 21 3/04, 1986 // Бюл.6, 1989. 2. А.с. СССР 174957 А 1, МПК 16 1/00,21 3/04, 1992 // Бюл 27, 1992. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
