Стабилизированная полимерная композиция

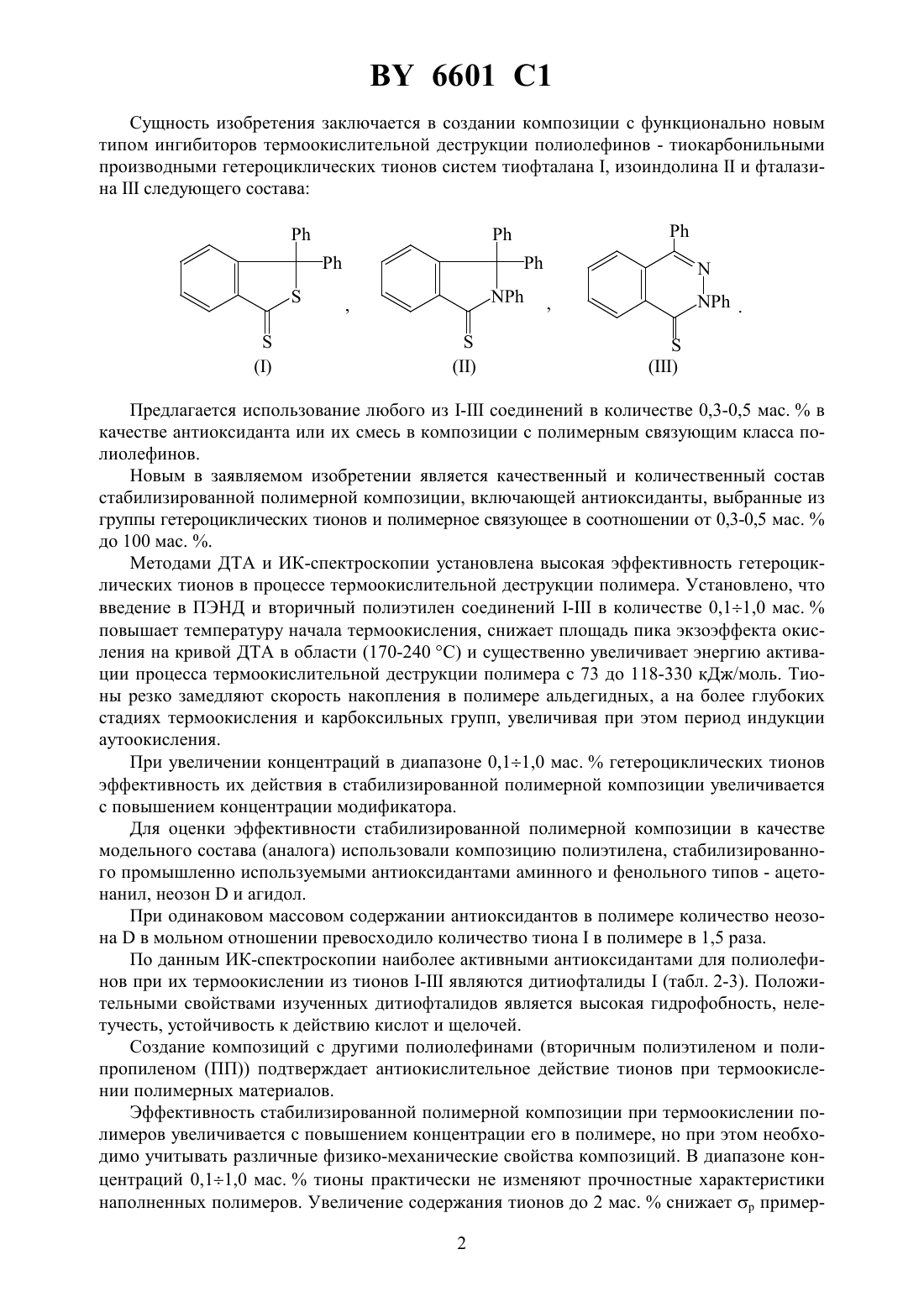

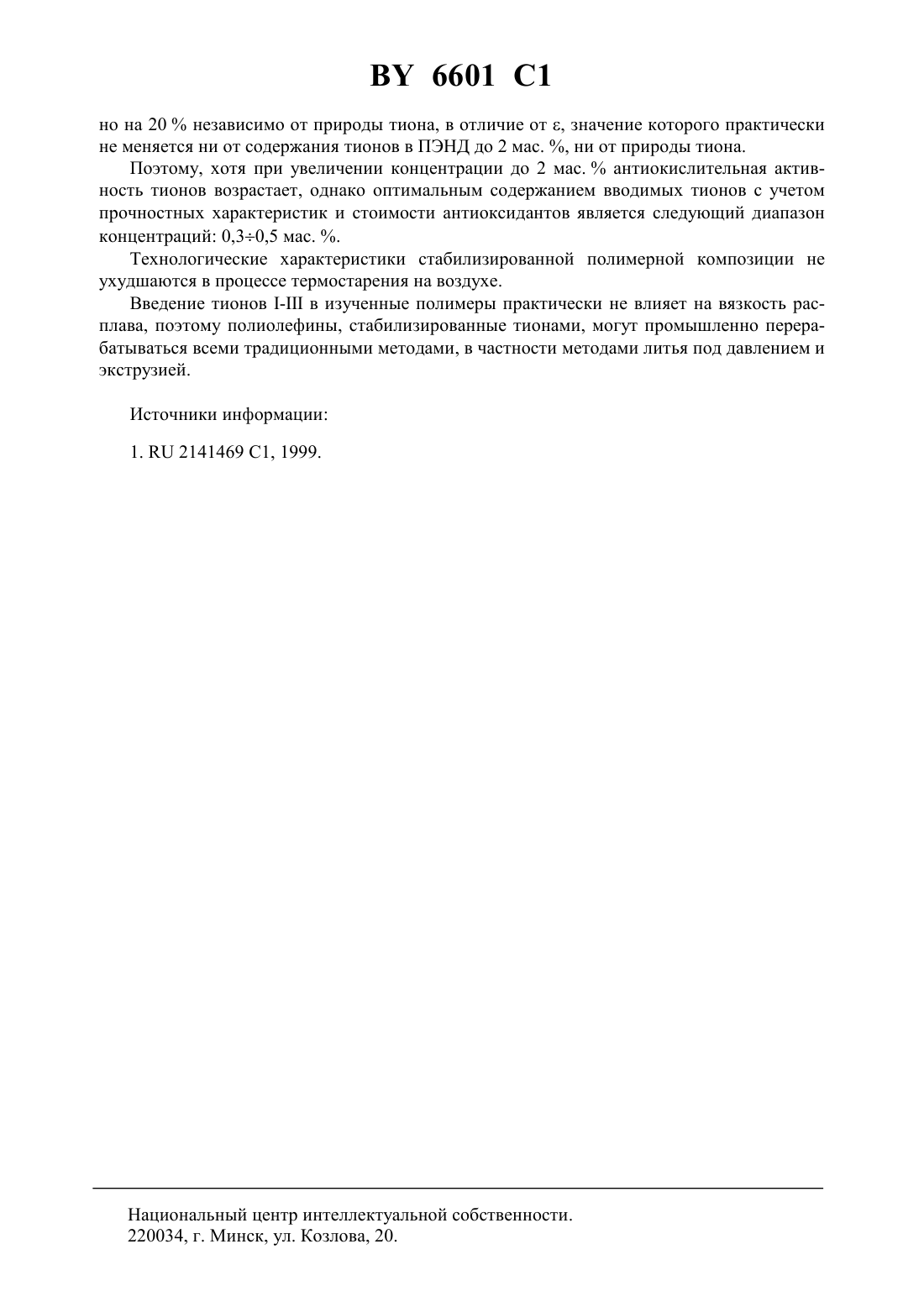

08 23/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный университет имени Янки Купалы(72) Авторы Опарин Дмитрий Александрович Струк Василий Александрович Медведь Анжелика Валерьяновна(73) Патентообладатель Учреждение образования Гродненский государственный университет имени Янки Купалы(57) Стабилизированная полимерная композиция, включающая полиолефин и антиоксидант, отличающаяся тем, что в качестве антиоксиданта содержит соединение, выбранное из группы, включающей гетероциклические тионы формул или их смесь при следующем соотношении компонентов, мас.антиоксидант 0,3-0,5 полиолефин остальное.(56)2141469 1, 1999.2081115 1, 1997.455547, 1974.484694, 1975.0019578 1, 1980. Изобретение относится к области полимерного материаловедения, а именно к полимерным материалам, стойким к воздействию термоокислительных сред, и может быть использовано в производстве изделий из полимерных материалов конструкционного назначения. Наиболее близкой к заявляемому изобретению является 1. Задача изобретения - создание новых стабилизированных полимерных композиций с повышенными эксплуатационными свойствами. 6601 1 Сущность изобретения заключается в создании композиции с функционально новым типом ингибиторов термоокислительной деструкции полиолефинов - тиокарбонильными производными гетероциклических тионов систем тиофталана , изоиндолинаи фталазинаследующего состава Предлагается использование любого из - соединений в количестве 0,3-0,5 мас.в качестве антиоксиданта или их смесь в композиции с полимерным связующим класса полиолефинов. Новым в заявляемом изобретении является качественный и количественный состав стабилизированной полимерной композиции, включающей антиоксиданты, выбранные из группы гетероциклических тионов и полимерное связующее в соотношении от 0,3-0,5 мас.до 100 мас. . Методами ДТА и ИК-спектроскопии установлена высокая эффективность гетероциклических тионов в процессе термоокислительной деструкции полимера. Установлено, что введение в ПЭНД и вторичный полиэтилен соединений - в количестве 0,11,0 мас.повышает температуру начала термоокисления, снижает площадь пика экзоэффекта окисления на кривой ДТА в области (170-240 С) и существенно увеличивает энергию активации процесса термоокислительной деструкции полимера с 73 до 118-330 кДж/моль. Тионы резко замедляют скорость накопления в полимере альдегидных, а на более глубоких стадиях термоокисления и карбоксильных групп, увеличивая при этом период индукции аутоокисления. При увеличении концентраций в диапазоне 0,11,0 мас.гетероциклических тионов эффективность их действия в стабилизированной полимерной композиции увеличивается с повышением концентрации модификатора. Для оценки эффективности стабилизированной полимерной композиции в качестве модельного состава (аналога) использовали композицию полиэтилена, стабилизированного промышленно используемыми антиоксидантами аминного и фенольного типов - ацетонанил, неозони агидол. При одинаковом массовом содержании антиоксидантов в полимере количество неозонав мольном отношении превосходило количество тионав полимере в 1,5 раза. По данным ИК-спектроскопии наиболее активными антиоксидантами для полиолефинов при их термоокислении из тионов - являются дитиофталиды(табл. 2-3). Положительными свойствами изученных дитиофталидов является высокая гидрофобность, нелетучесть, устойчивость к действию кислот и щелочей. Создание композиций с другими полиолефинами (вторичным полиэтиленом и полипропиленом (ПП подтверждает антиокислительное действие тионов при термоокислении полимерных материалов. Эффективность стабилизированной полимерной композиции при термоокислении полимеров увеличивается с повышением концентрации его в полимере, но при этом необходимо учитывать различные физико-механические свойства композиций. В диапазоне концентраций 0,11,0 мас.тионы практически не изменяют прочностные характеристики наполненных полимеров. Увеличение содержания тионов до 2 мас.снижает р пример 2 6601 1 но на 20 независимо от природы тиона, в отличие от , значение которого практически не меняется ни от содержания тионов в ПЭНД до 2 мас. , ни от природы тиона. Поэтому, хотя при увеличении концентрации до 2 мас.антиокислительная активность тионов возрастает, однако оптимальным содержанием вводимых тионов с учетом прочностных характеристик и стоимости антиоксидантов является следующий диапазон концентраций 0,30,5 мас. . Технологические характеристики стабилизированной полимерной композиции не ухудшаются в процессе термостарения на воздухе. Введение тионов - в изученные полимеры практически не влияет на вязкость расплава, поэтому полиолефины, стабилизированные тионами, могут промышленно перерабатываться всеми традиционными методами, в частности методами литья под давлением и экструзией. Источники информации 1.2141469 1, 1999. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
