Способ оценки обобщенной частотной избирательности радиоприемного устройства

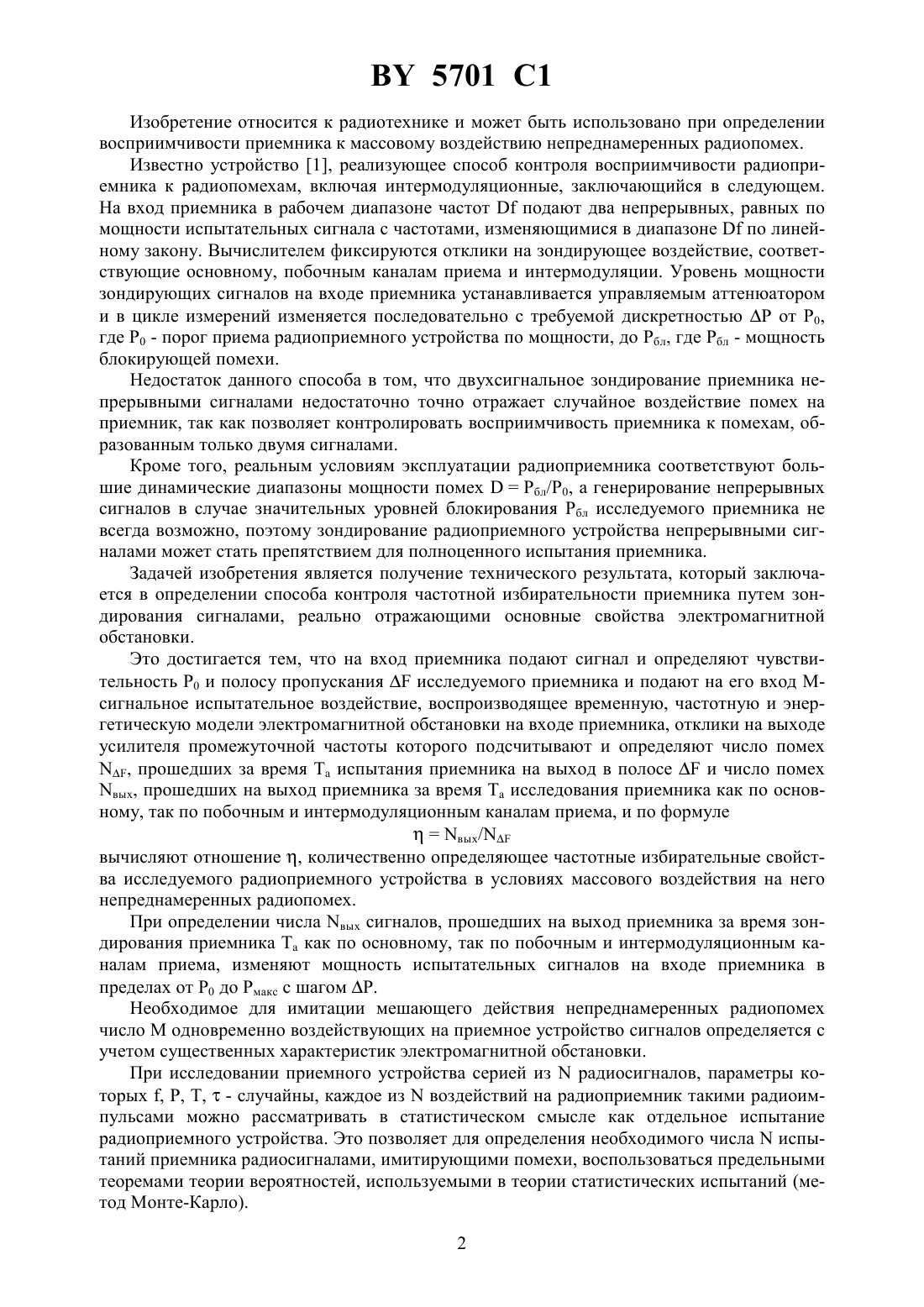

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОЦЕНКИ ОБОБЩЕННОЙ ЧАСТОТНОЙ ИЗБИРАТЕЛЬНОСТИ РАДИОПРИЕМНОГО УСТРОЙСТВА(71) Заявитель Апорович Андрей Федорович(72) Авторы Апорович Андрей Федорович Тригубович Владимир Болеславович Шабров Олег Васильевич(73) Патентообладатель Апорович Андрей Федорович(57) Способ оценки обобщенной частотной избирательности радиоприемного устройства,заключающийся в подаче на его вход радиосигнала для определения чувствительности 0 и ширины полосы пропускания , подаче радиосигналов, имитирующих действие помех,контроле сигналов на выходе радиоприемного устройства, отличающийся тем, что радиосигналы, имитирующие действие помех, в течение времени контроля подают в виде серии из М одновременно воздействующих радиосигналов, воспроизводящих временную,частотную и энергетическую модели электромагнитной обстановки на входе радиоприемного устройства, на выходе которого подсчитывают отклики и определяют число радиопомехв полосе пропускания ширинойи общее число радиопомех вых на выходе радиоприемного устройства, а оценку обобщенной частотной избирательности радиоприемного устройства осуществляют на основе отношения вых к . 5701 1 Изобретение относится к радиотехнике и может быть использовано при определении восприимчивости приемника к массовому воздействию непреднамеренных радиопомех. Известно устройство 1, реализующее способ контроля восприимчивости радиоприемника к радиопомехам, включая интермодуляционные, заключающийся в следующем. На вход приемника в рабочем диапазоне частотподают два непрерывных, равных по мощности испытательных сигнала с частотами, изменяющимися в диапазонепо линейному закону. Вычислителем фиксируются отклики на зондирующее воздействие, соответствующие основному, побочным каналам приема и интермодуляции. Уровень мощности зондирующих сигналов на входе приемника устанавливается управляемым аттенюатором и в цикле измерений изменяется последовательно с требуемой дискретностью Р от Р 0,где Р 0 - порог приема радиоприемного устройства по мощности, до бл, где Рбл - мощность блокирующей помехи. Недостаток данного способа в том, что двухсигнальное зондирование приемника непрерывными сигналами недостаточно точно отражает случайное воздействие помех на приемник, так как позволяет контролировать восприимчивость приемника к помехам, образованным только двумя сигналами. Кроме того, реальным условиям эксплуатации радиоприемника соответствуют большие динамические диапазоны мощности помехбл/0, а генерирование непрерывных сигналов в случае значительных уровней блокирования Рбл исследуемого приемника не всегда возможно, поэтому зондирование радиоприемного устройства непрерывными сигналами может стать препятствием для полноценного испытания приемника. Задачей изобретения является получение технического результата, который заключается в определении способа контроля частотной избирательности приемника путем зондирования сигналами, реально отражающими основные свойства электромагнитной обстановки. Это достигается тем, что на вход приемника подают сигнал и определяют чувствительность Р 0 и полосу пропусканияисследуемого приемника и подают на его вход Мсигнальное испытательное воздействие, воспроизводящее временную, частотную и энергетическую модели электромагнитной обстановки на входе приемника, отклики на выходе усилителя промежуточной частоты которого подсчитывают и определяют число помех, прошедших за время Та испытания приемника на выход в полосеи число помех вых, прошедших на выход приемника за время Та исследования приемника как по основному, так по побочным и интермодуляционным каналам приема, и по формулевых/ вычисляют отношение , количественно определяющее частотные избирательные свойства исследуемого радиоприемного устройства в условиях массового воздействия на него непреднамеренных радиопомех. При определении числа вых сигналов, прошедших на выход приемника за время зондирования приемника Та как по основному, так по побочным и интермодуляционным каналам приема, изменяют мощность испытательных сигналов на входе приемника в пределах от 0 до Рмаксшагом Р. Необходимое для имитации мешающего действия непреднамеренных радиопомех число М одновременно воздействующих на приемное устройство сигналов определяется с учетом существенных характеристик электромагнитной обстановки. При исследовании приемного устройства серией израдиосигналов, параметры которых , , Т,- случайны, каждое извоздействий на радиоприемник такими радиоимпульсами можно рассматривать в статистическом смысле как отдельное испытание радиоприемного устройства. Это позволяет для определения необходимого числаиспытаний приемника радиосигналами, имитирующими помехи, воспользоваться предельными теоремами теории вероятностей, используемыми в теории статистических испытаний (метод Монте-Карло). 2 5701 1 Время Та анализа исследуемого приемного устройства зависит от требуемого числа испытаний . На чертеже представлена электрическая структурная схема устройства, реализующего предложенный способ. Устройство для определения обобщенной частотной избирательности приемников содержит М генераторов радиосигналов (1), М управляемых аттенюаторов (2), 1 сумматор(3), 1 управляемый аттенюатор (4), 1 компаратор (6), 1 управляющую электронновычислительную машину (7). Показан также контролируемый приемник (5). Устройство, реализующее предлагаемый способ, работает следующим образом. Перед началом измерений определяется чувствительность приемника Р 0 и полоса пропускания приемникана уровне 3 дБ. Для этого радиосигнал с уровнем мощности, заведомо превышающим порог приема 0, и настроенный на частоту 0 настройки приемного устройства, с выхода одного из генераторов (1) поступает на вход управляемого электронно-вычислительной машиной аттенюатора (2), выход которого соединен со входом контролируемого приемника. Увеличением затухания, вносимого аттенюатором (2), добиваются определения мощности 0, при которой еще можно принимать сигнал на выходе усилителя промежуточной частоты. Это значение - порог приема по мощности исследуемого приемника. Перестройкой генератора (1) определяют частоты 0-/2 и 0/2, на которых уровень минимального сигнала на входе усилителя промежуточной частоты увеличивается на 3 дБ. Полосаявляется полосой пропускания исследуемого приемника. После определения характеристики Р 0 приемник зондируют сигналами, воспроизводящими электромагнитную обстановку. Радиосигналы, формируемые М испытательными генераторами (1), параметры которых определяются управляющей электронно-вычислительной машиной в соответствии с принятой моделью электромагнитной обстановки, поступают на вход управляемых аттенюаторов (2), уровнем затухания которых управляет электронно-вычислительная машина в соответствии с вероятностным распределением мощности мешающих сигналов и с выходов аттенюаторов поступают на суммирующее устройство (3). С выхода суммирующего устройства сигналы поступают на вход управляемого аттенюатора (4), на выходе которого формируется групповой радиосигнал, соответствующий энергетической, частотной и временной модели реальной электромагнитной обстановки. Возможный диапазон мощностей сигналов на выходе управляемого аттенюатора (4)макс/0, где Рмакс - максимальная мощность помех на входе приемника в условиях определенной электромагнитной обстановки. Число уровней затухания определяется требуемой дискретностью для точного воспроизведения вероятностного распределения мощностей мешающих сигналов. Сигнал с выхода аттенюатора (4) поступает на вход приемника (5), отклики с выхода усилителя промежуточной частоты которого поступают на вход компаратора (6), выход которого является входом электронно-вычислительной машины (7) и подсчитываются. Число , равное числу помех, прошедших на выход приемника в полосеза время Та зондирования приемника сигналами, воспроизводящими частотные и временные характеристики принятой модели помеховой обстановки, определяется при уровне испытательных сигналов на 3 дБ выше порогового уровня Р 0. При определении числа вых сигналов, прошедших на выход приемника за время зондирования Та как по основному, так по побочным и интермодуляционным каналам приема, изменяют мощность испытательных сигналов на входе приемника в пределах от 0 до Рмаксшагом Р, управляя затуханием аттенюатора (4). Число откликови вых на выходе усилителя промежуточной частоты подсчитывается электронно-вычислительной машиной и вычисляетсявых/, где- отношение общего числа помех, прошедших на выход приемника, к числу помех, прошедших на выход приемника по основному каналу приема. 3 5701 1 Сопоставительный анализ показывает, что предложенный способ отличается от известных тем, что в нем для наиболее полной оценки приемника на массовое воздействие помех используются М-сигнальное зондирующее воздействие, имитирующее электромагнитную обстановку на входе приемника, параметры зондирующих сигналов имеют случайные параметры , , Т и , определяемые в соответствии с параметрами помеховой обстановки. Длительность анализа Та зависит от необходимого числа испытаний . Число помех , прошедших на выход приемника в полосе пропускания , и число вых помех,прошедших на выход приемника по основному, побочным и интермодуляционным каналам приема фиксируется и определяется отношение , являющееся количественной оценкой частотной избирательности радиоприемного устройства. Положительный эффект при определении избирательности приемника по предложенному способу заключается в том, что достигается более точная имитация мешающего воздействия помех на приемник по сравнению с известными способами. Способ позволяет оценивать реакцию приемника на воздействие помех, проникающие на выход приемника по основному, побочным и интермодуляционным каналам приема. Процесс измерения полностью автоматизирован. Источники информации 1. Патент Российской Федерации 2032272, МПК Н 04 В 17/00, 1995. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
