Способ поражения низколетящего летательного аппарата противопехотными осколочными минами направленного действия

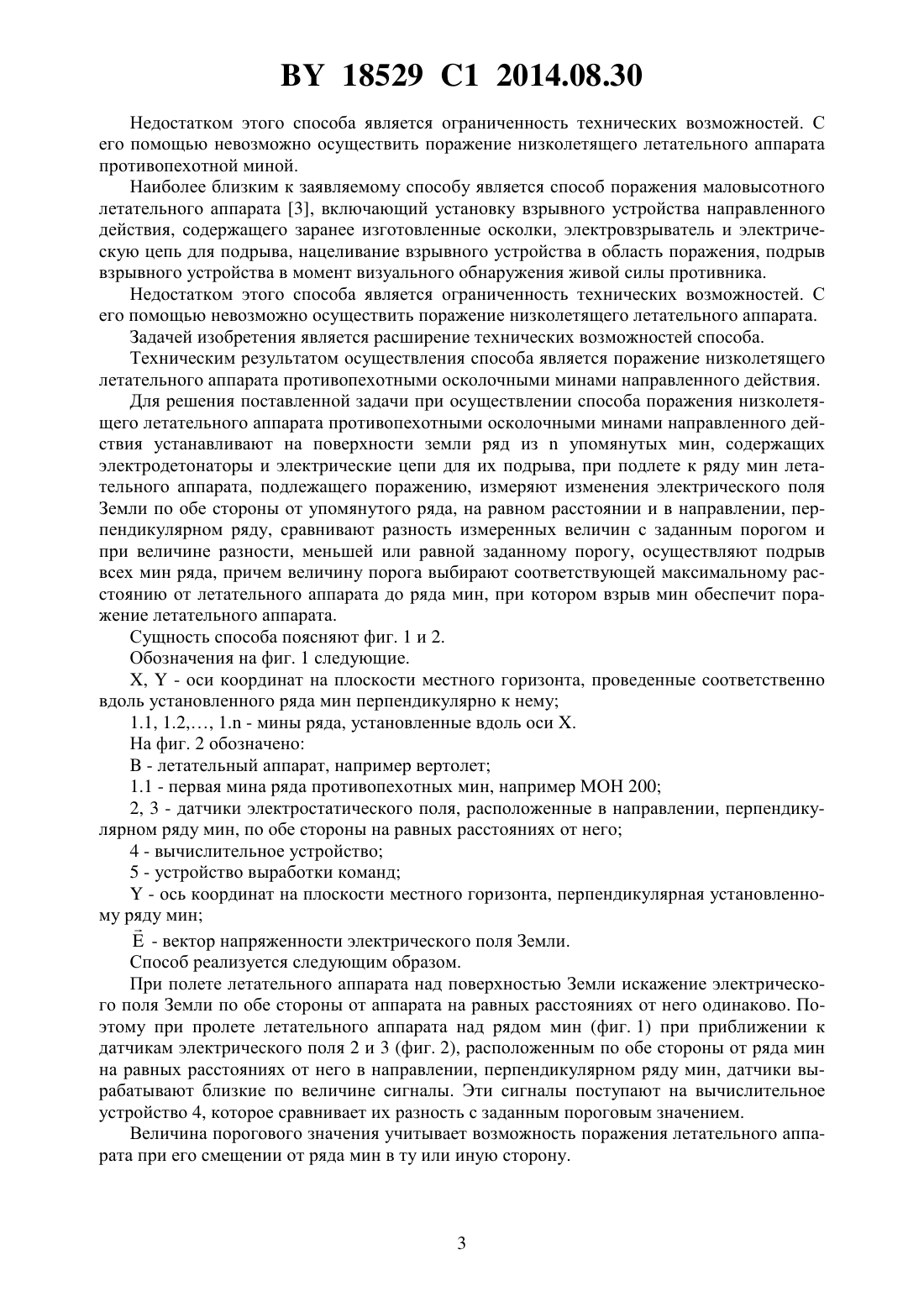

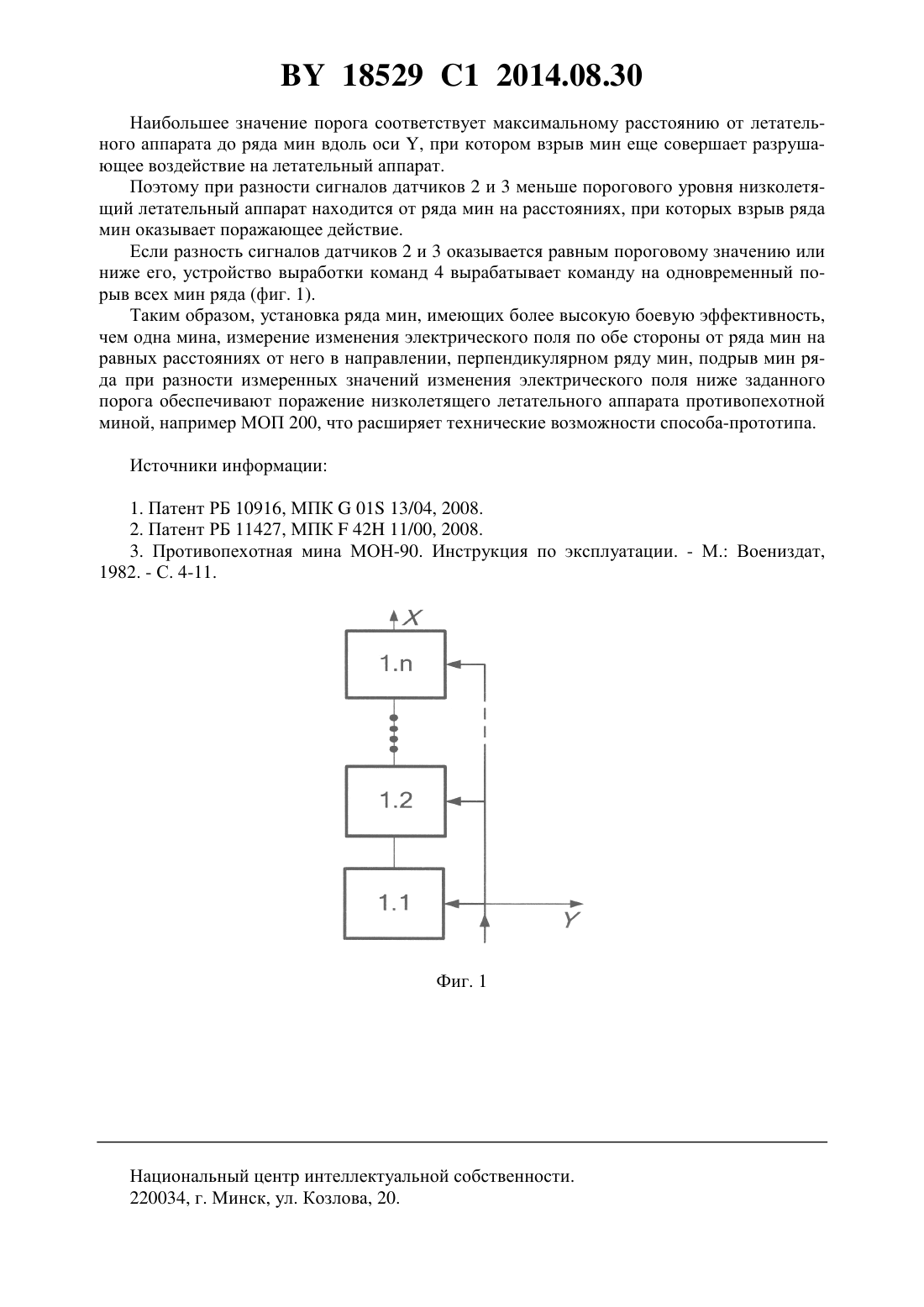

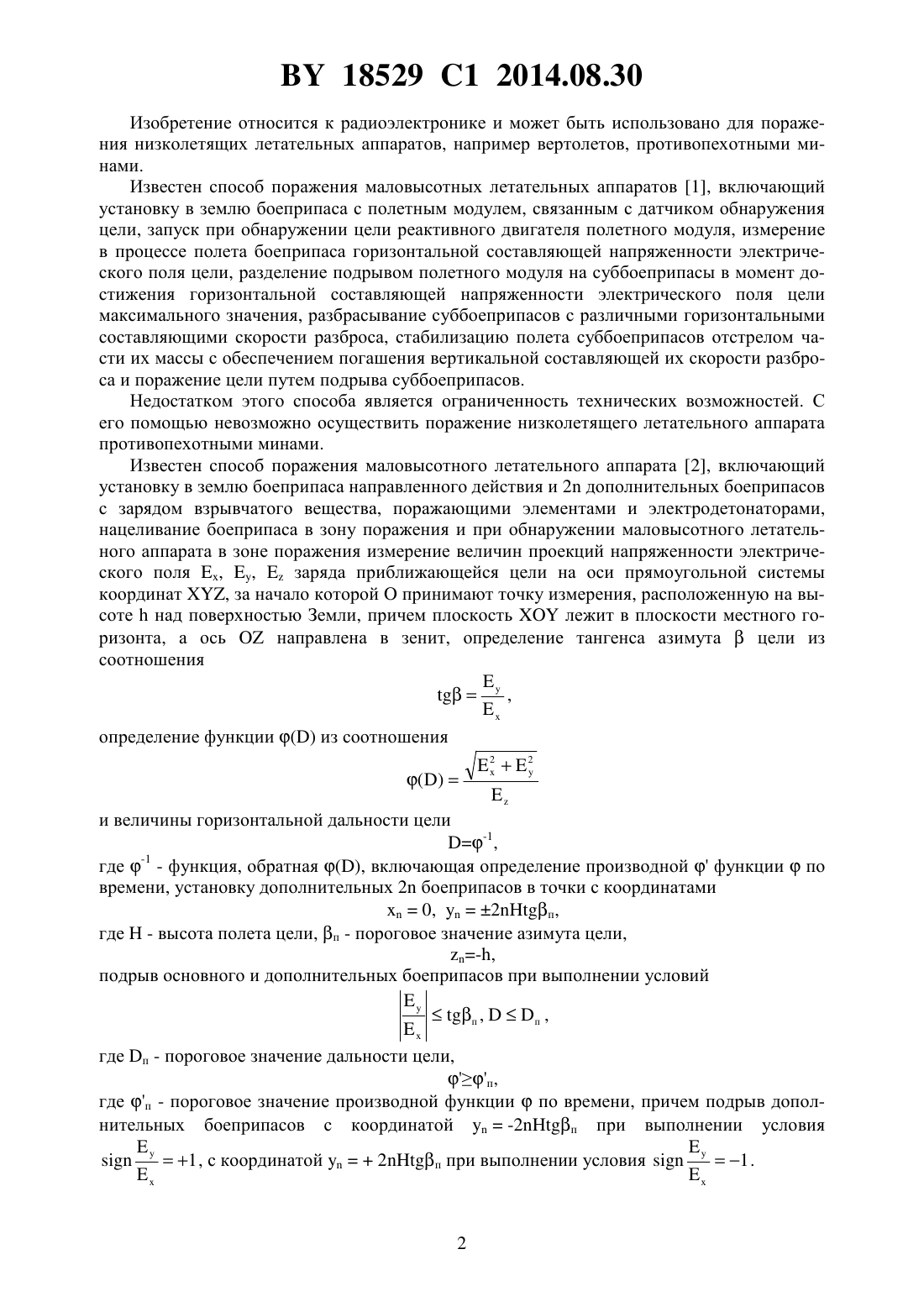

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОРАЖЕНИЯ НИЗКОЛЕТЯЩЕГО ЛЕТАТЕЛЬНОГО АППАРАТА ПРОТИВОПЕХОТНЫМИ ОСКОЛОЧНЫМИ МИНАМИ НАПРАВЛЕННОГО ДЕЙСТВИЯ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Воинов Валерий Васильевич Ивашко Владимир Михайлович Иващенко Инга Анатольевна(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Способ поражения низколетящего летательного аппарата противопехотными осколочными минами направленного действия, при котором устанавливают на поверхности земли ряд изупомянутых мин, содержащих электродетонаторы и электрические цепи для их подрыва, при подлете к ряду мин летательного аппарата, подлежащего поражению,измеряют изменения электрического поля Земли по обе стороны от упомянутого ряда, на равном расстоянии и в направлении, перпендикулярном ряду, сравнивают разность измеренных величин с заданным порогом и при величине разности, меньшей или равной заданному порогу, осуществляют подрыв всех мин ряда, причем величину порога выбирают соответствующей максимальному расстоянию от летательного аппарата до ряда мин, при котором взрыв мин обеспечит поражение летательного аппарата. 18529 1 2014.08.30 Изобретение относится к радиоэлектронике и может быть использовано для поражения низколетящих летательных аппаратов, например вертолетов, противопехотными минами. Известен способ поражения маловысотных летательных аппаратов 1, включающий установку в землю боеприпаса с полетным модулем, связанным с датчиком обнаружения цели, запуск при обнаружении цели реактивного двигателя полетного модуля, измерение в процессе полета боеприпаса горизонтальной составляющей напряженности электрического поля цели, разделение подрывом полетного модуля на суббоеприпасы в момент достижения горизонтальной составляющей напряженности электрического поля цели максимального значения, разбрасывание суббоеприпасов с различными горизонтальными составляющими скорости разброса, стабилизацию полета суббоеприпасов отстрелом части их массы с обеспечением погашения вертикальной составляющей их скорости разброса и поражение цели путем подрыва суббоеприпасов. Недостатком этого способа является ограниченность технических возможностей. С его помощью невозможно осуществить поражение низколетящего летательного аппарата противопехотными минами. Известен способ поражения маловысотного летательного аппарата 2, включающий установку в землю боеприпаса направленного действия и 2 дополнительных боеприпасов с зарядом взрывчатого вещества, поражающими элементами и электродетонаторами,нацеливание боеприпаса в зону поражения и при обнаружении маловысотного летательного аппарата в зоне поражения измерение величин проекций напряженности электрического поля , ,заряда приближающейся цели на оси прямоугольной системы координат , за начало которойпринимают точку измерения, расположенную на высотенад поверхностью Земли, причем плоскостьлежит в плоскости местного горизонта, а осьнаправлена в зенит, определение тангенса азимутацели из соотношения и величины горизонтальной дальности цели-1,где -1 - функция, обратная , включающая определение производнойфункциипо времени, установку дополнительных 2 боеприпасов в точки с координатами 0,2 п,где- высота полета цели, п - пороговое значение азимута цели,-,подрыв основного и дополнительных боеприпасов при выполнении условий п ,п , где п - пороговое значение дальности цели,п,где п - пороговое значение производной функциипо времени, причем подрыв дополнительных боеприпасов с координатой-2 п при выполнении условия 1 , с координатой 2 п при выполнении условия 1 . 18529 1 2014.08.30 Недостатком этого способа является ограниченность технических возможностей. С его помощью невозможно осуществить поражение низколетящего летательного аппарата противопехотной миной. Наиболее близким к заявляемому способу является способ поражения маловысотного летательного аппарата 3, включающий установку взрывного устройства направленного действия, содержащего заранее изготовленные осколки, электровзрыватель и электрическую цепь для подрыва, нацеливание взрывного устройства в область поражения, подрыв взрывного устройства в момент визуального обнаружения живой силы противника. Недостатком этого способа является ограниченность технических возможностей. С его помощью невозможно осуществить поражение низколетящего летательного аппарата. Задачей изобретения является расширение технических возможностей способа. Техническим результатом осуществления способа является поражение низколетящего летательного аппарата противопехотными осколочными минами направленного действия. Для решения поставленной задачи при осуществлении способа поражения низколетящего летательного аппарата противопехотными осколочными минами направленного действия устанавливают на поверхности земли ряд изупомянутых мин, содержащих электродетонаторы и электрические цепи для их подрыва, при подлете к ряду мин летательного аппарата, подлежащего поражению, измеряют изменения электрического поля Земли по обе стороны от упомянутого ряда, на равном расстоянии и в направлении, перпендикулярном ряду, сравнивают разность измеренных величин с заданным порогом и при величине разности, меньшей или равной заданному порогу, осуществляют подрыв всех мин ряда, причем величину порога выбирают соответствующей максимальному расстоянию от летательного аппарата до ряда мин, при котором взрыв мин обеспечит поражение летательного аппарата. Сущность способа поясняют фиг. 1 и 2. Обозначения на фиг. 1 следующие.,- оси координат на плоскости местного горизонта, проведенные соответственно вдоль установленного ряда мин перпендикулярно к нему 1.1, 1.2 1. - мины ряда, установленные вдоль оси . На фиг. 2 обозначено- летательный аппарат, например вертолет 1.1 - первая мина ряда противопехотных мин, например МОН 200 2, 3 - датчики электростатического поля, расположенные в направлении, перпендикулярном ряду мин, по обе стороны на равных расстояниях от него 4 - вычислительное устройство 5 - устройство выработки команд- ось координат на плоскости местного горизонта, перпендикулярная установленному ряду мин- вектор напряженности электрического поля Земли. Способ реализуется следующим образом. При полете летательного аппарата над поверхностью Земли искажение электрического поля Земли по обе стороны от аппарата на равных расстояниях от него одинаково. Поэтому при пролете летательного аппарата над рядом мин (фиг. 1) при приближении к датчикам электрического поля 2 и 3 (фиг. 2), расположенным по обе стороны от ряда мин на равных расстояниях от него в направлении, перпендикулярном ряду мин, датчики вырабатывают близкие по величине сигналы. Эти сигналы поступают на вычислительное устройство 4, которое сравнивает их разность с заданным пороговым значением. Величина порогового значения учитывает возможность поражения летательного аппарата при его смещении от ряда мин в ту или иную сторону. 18529 1 2014.08.30 Наибольшее значение порога соответствует максимальному расстоянию от летательного аппарата до ряда мин вдоль оси , при котором взрыв мин еще совершает разрушающее воздействие на летательный аппарат. Поэтому при разности сигналов датчиков 2 и 3 меньше порогового уровня низколетящий летательный аппарат находится от ряда мин на расстояниях, при которых взрыв ряда мин оказывает поражающее действие. Если разность сигналов датчиков 2 и 3 оказывается равным пороговому значению или ниже его, устройство выработки команд 4 вырабатывает команду на одновременный порыв всех мин ряда (фиг. 1). Таким образом, установка ряда мин, имеющих более высокую боевую эффективность,чем одна мина, измерение изменения электрического поля по обе стороны от ряда мин на равных расстояниях от него в направлении, перпендикулярном ряду мин, подрыв мин ряда при разности измеренных значений изменения электрического поля ниже заданного порога обеспечивают поражение низколетящего летательного аппарата противопехотной миной, например МОП 200, что расширяет технические возможности способа-прототипа. Источники информации Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
