Композиция для получения огнезащитного покрытия

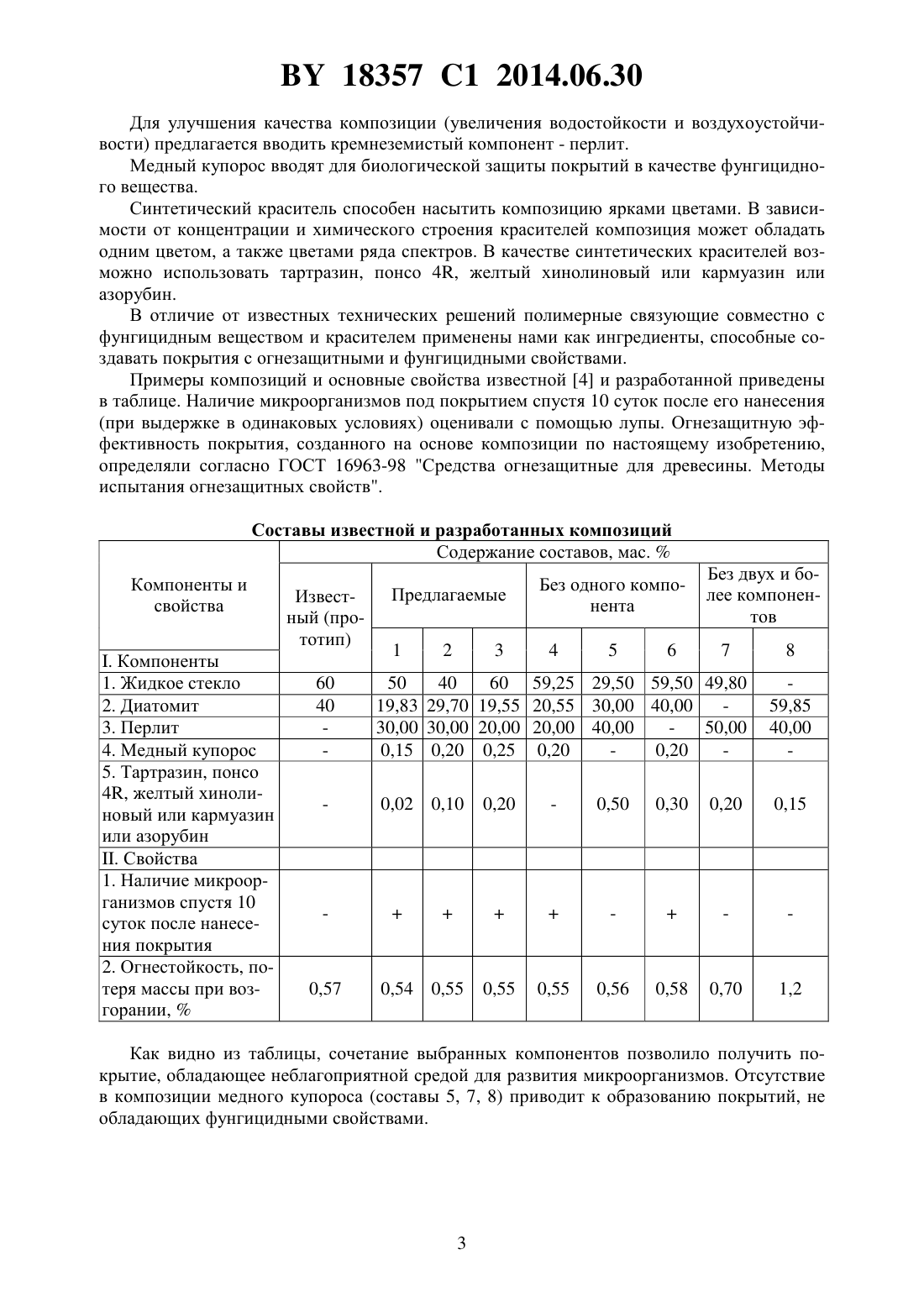

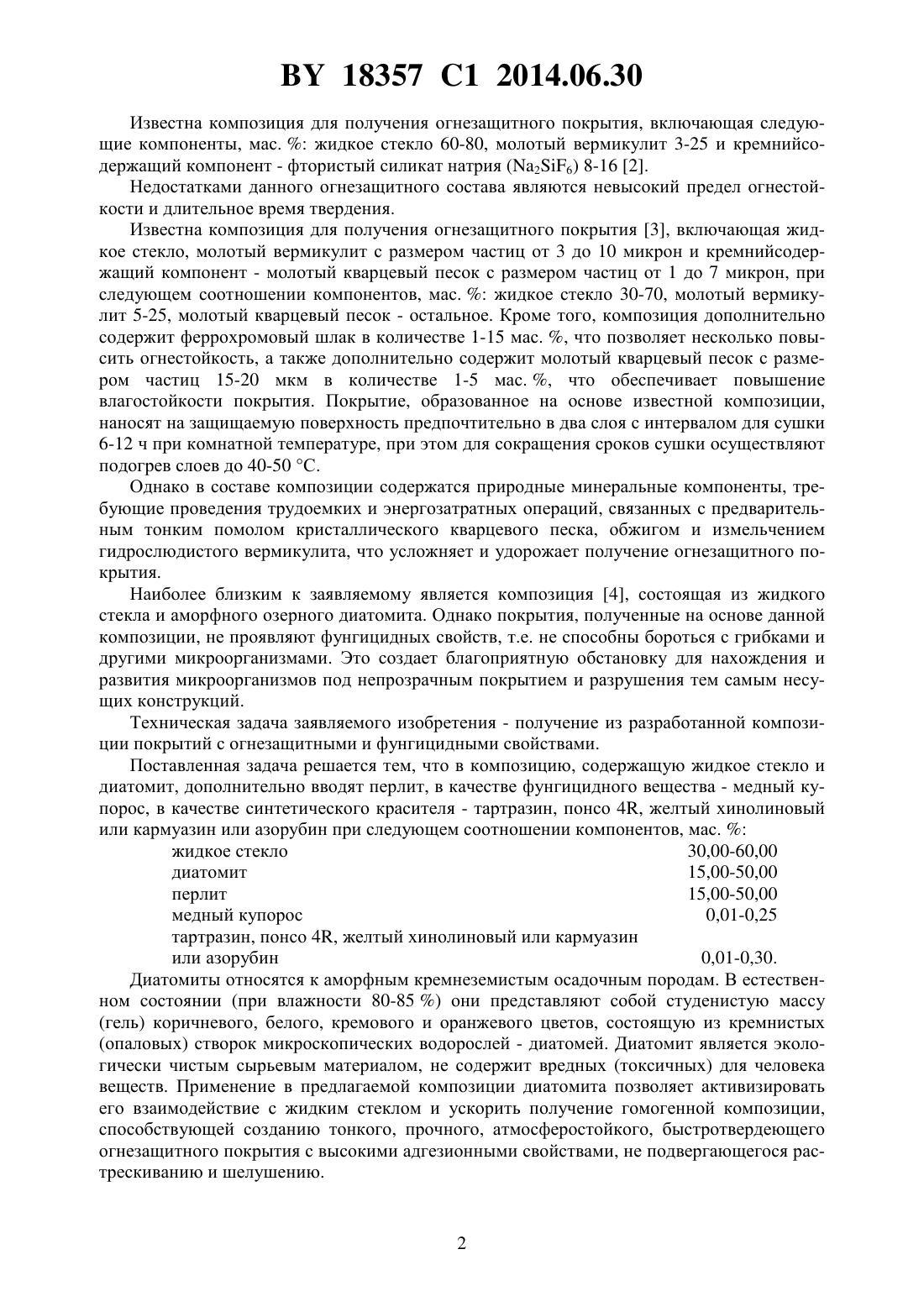

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМПОЗИЦИЯ ДЛЯ ПОЛУЧЕНИЯ ОГНЕЗАЩИТНОГО ПОКРЫТИЯ(71) Заявитель Государственное учреждение образования Гомельский инженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Копытков Владимир Владимирович Набатова Анна Эдуардовна Бородако Андрей Владимирович Пасовец Владимир Николаевич Сазонов Валерий Константинович(73) Патентообладатель Государственное учреждение образования Гомельский инженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Композиция для получения огнезащитного покрытия, содержащая жидкое стекло и диатомит, отличающаяся тем, что дополнительно содержит перлит, медный купорос и тартразин, понсо 4, желтый хинолиновый или кармуазин или азорубин при следующем соотношении компонентов, мас.жидкое стекло 30,00-60,00 диатомит 15,00-50,00 перлит 15,00-50,00 медный купорос 0,01-0,25 тартразин, понсо 4, желтый хинолиновый или кармуазин или азорубин 0,01-0,30. Изобретение относится к области создания огнезащитных покрытий и может быть использовано для защиты архитектурных построек деревянного зодчества, а также бетонных, кирпичных строительных конструкций. Для получения покрытий композицию с помощью кисти наносят на защищаемую поверхность. После отвердевания на поверхности образуются покрытия. Известна силикатная краска 1, включающая жидкое натриевое стекло с модулем 2,53,5, тонкомолотый перлит, просеянный через сито 10000 отв./см 2, и красящий пигмент неорганического происхождения. Известный состав позволяет улучшить водостойкость покрытия. Однако покрытия склонны к растрескиванию и шелушению. 18357 1 2014.06.30 Известна композиция для получения огнезащитного покрытия, включающая следующие компоненты, мас.жидкое стекло 60-80, молотый вермикулит 3-25 и кремнийсодержащий компонент - фтористый силикат натрия (26) 8-16 2. Недостатками данного огнезащитного состава являются невысокий предел огнестойкости и длительное время твердения. Известна композиция для получения огнезащитного покрытия 3, включающая жидкое стекло, молотый вермикулит с размером частиц от 3 до 10 микрон и кремнийсодержащий компонент - молотый кварцевый песок с размером частиц от 1 до 7 микрон, при следующем соотношении компонентов, мас.жидкое стекло 30-70, молотый вермикулит 5-25, молотый кварцевый песок - остальное. Кроме того, композиция дополнительно содержит феррохромовый шлак в количестве 1-15 мас. , что позволяет несколько повысить огнестойкость, а также дополнительно содержит молотый кварцевый песок с размером частиц 15-20 мкм в количестве 1-5 мас. , что обеспечивает повышение влагостойкости покрытия. Покрытие, образованное на основе известной композиции,наносят на защищаемую поверхность предпочтительно в два слоя с интервалом для сушки 6-12 ч при комнатной температуре, при этом для сокращения сроков сушки осуществляют подогрев слоев до 40-50 С. Однако в составе композиции содержатся природные минеральные компоненты, требующие проведения трудоемких и энергозатратных операций, связанных с предварительным тонким помолом кристаллического кварцевого песка, обжигом и измельчением гидрослюдистого вермикулита, что усложняет и удорожает получение огнезащитного покрытия. Наиболее близким к заявляемому является композиция 4, состоящая из жидкого стекла и аморфного озерного диатомита. Однако покрытия, полученные на основе данной композиции, не проявляют фунгицидных свойств, т.е. не способны бороться с грибками и другими микроорганизмами. Это создает благоприятную обстановку для нахождения и развития микроорганизмов под непрозрачным покрытием и разрушения тем самым несущих конструкций. Техническая задача заявляемого изобретения - получение из разработанной композиции покрытий с огнезащитными и фунгицидными свойствами. Поставленная задача решается тем, что в композицию, содержащую жидкое стекло и диатомит, дополнительно вводят перлит, в качестве фунгицидного вещества - медный купорос, в качестве синтетического красителя - тартразин, понсо 4, желтый хинолиновый или кармуазин или азорубин при следующем соотношении компонентов, мас.жидкое стекло 30,00-60,00 диатомит 15,00-50,00 перлит 15,00-50,00 медный купорос 0,01-0,25 тартразин, понсо 4, желтый хинолиновый или кармуазин или азорубин 0,01-0,30. Диатомиты относятся к аморфным кремнеземистым осадочным породам. В естественном состоянии (при влажности 80-85 ) они представляют собой студенистую массу(опаловых) створок микроскопических водорослей - диатомей. Диатомит является экологически чистым сырьевым материалом, не содержит вредных (токсичных) для человека веществ. Применение в предлагаемой композиции диатомита позволяет активизировать его взаимодействие с жидким стеклом и ускорить получение гомогенной композиции,способствующей созданию тонкого, прочного, атмосферостойкого, быстротвердеющего огнезащитного покрытия с высокими адгезионными свойствами, не подвергающегося растрескиванию и шелушению. 18357 1 2014.06.30 Для улучшения качества композиции (увеличения водостойкости и воздухоустойчивости) предлагается вводить кремнеземистый компонент - перлит. Медный купорос вводят для биологической защиты покрытий в качестве фунгицидного вещества. Синтетический краситель способен насытить композицию ярками цветами. В зависимости от концентрации и химического строения красителей композиция может обладать одним цветом, а также цветами ряда спектров. В качестве синтетических красителей возможно использовать тартразин, понсо 4, желтый хинолиновый или кармуазин или азорубин. В отличие от известных технических решений полимерные связующие совместно с фунгицидным веществом и красителем применены нами как ингредиенты, способные создавать покрытия с огнезащитными и фунгицидными свойствами. Примеры композиций и основные свойства известной 4 и разработанной приведены в таблице. Наличие микроорганизмов под покрытием спустя 10 суток после его нанесения(при выдержке в одинаковых условиях) оценивали с помощью лупы. Огнезащитную эффективность покрытия, созданного на основе композиции по настоящему изобретению,определяли согласно ГОСТ 16963-98 Средства огнезащитные для древесины. Методы испытания огнезащитных свойств. Составы известной и разработанных композиций Содержание составов, мас.Компоненты и свойства. Компоненты 1. Жидкое стекло 2. Диатомит 3. Перлит 4. Медный купорос 5. Тартразин, понсо 4, желтый хинолиновый или кармуазин или азорубин. Свойства 1. Наличие микроорганизмов спустя 10 суток после нанесения покрытия 2. Огнестойкость, потеря массы при возгорании,Без одного компонента 4 Как видно из таблицы, сочетание выбранных компонентов позволило получить покрытие, обладающее неблагоприятной средой для развития микроорганизмов. Отсутствие в композиции медного купороса (составы 5, 7, 8) приводит к образованию покрытий, не обладающих фунгицидными свойствами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
