Способ селективной выемки пласта полезного ископаемого

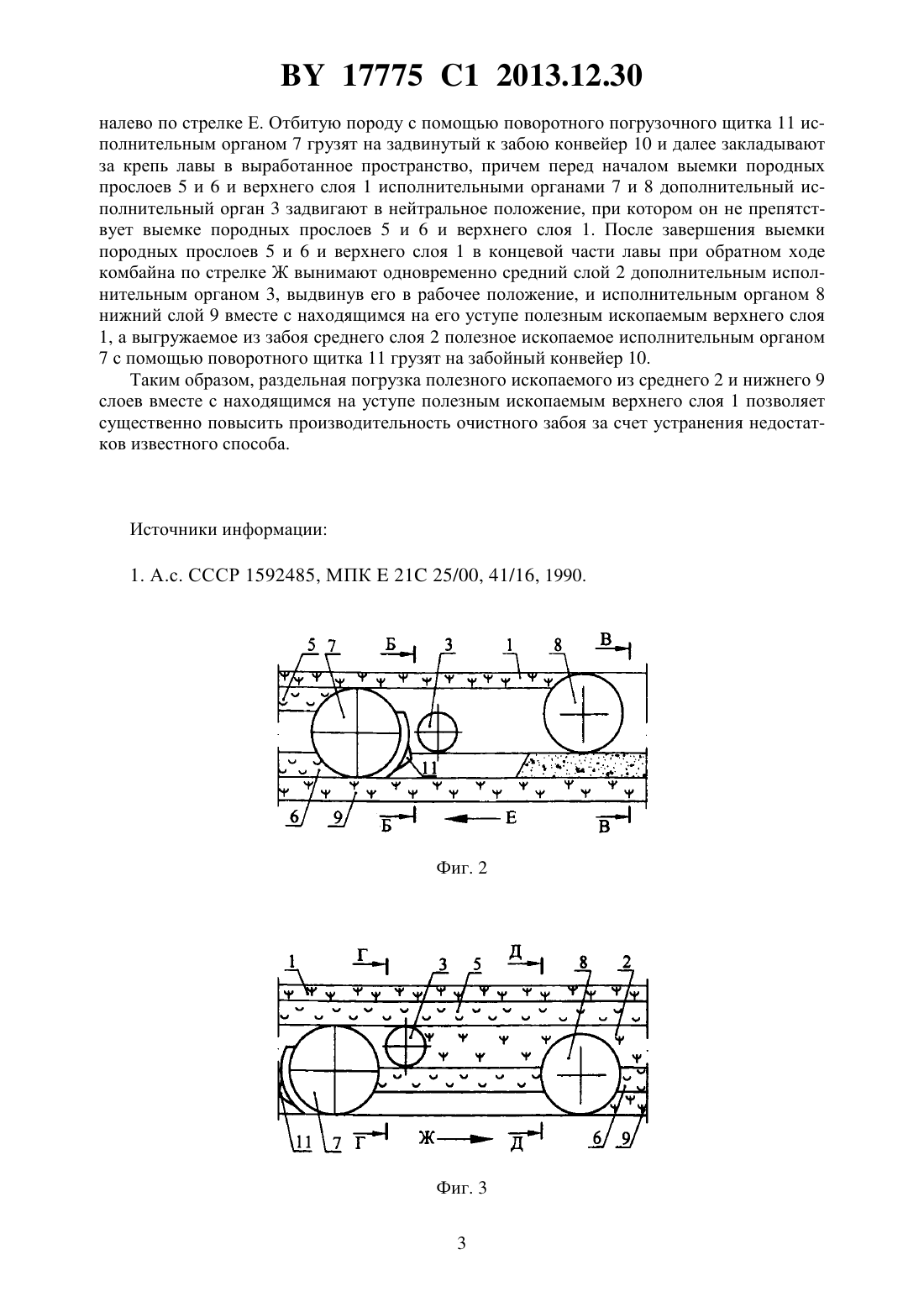

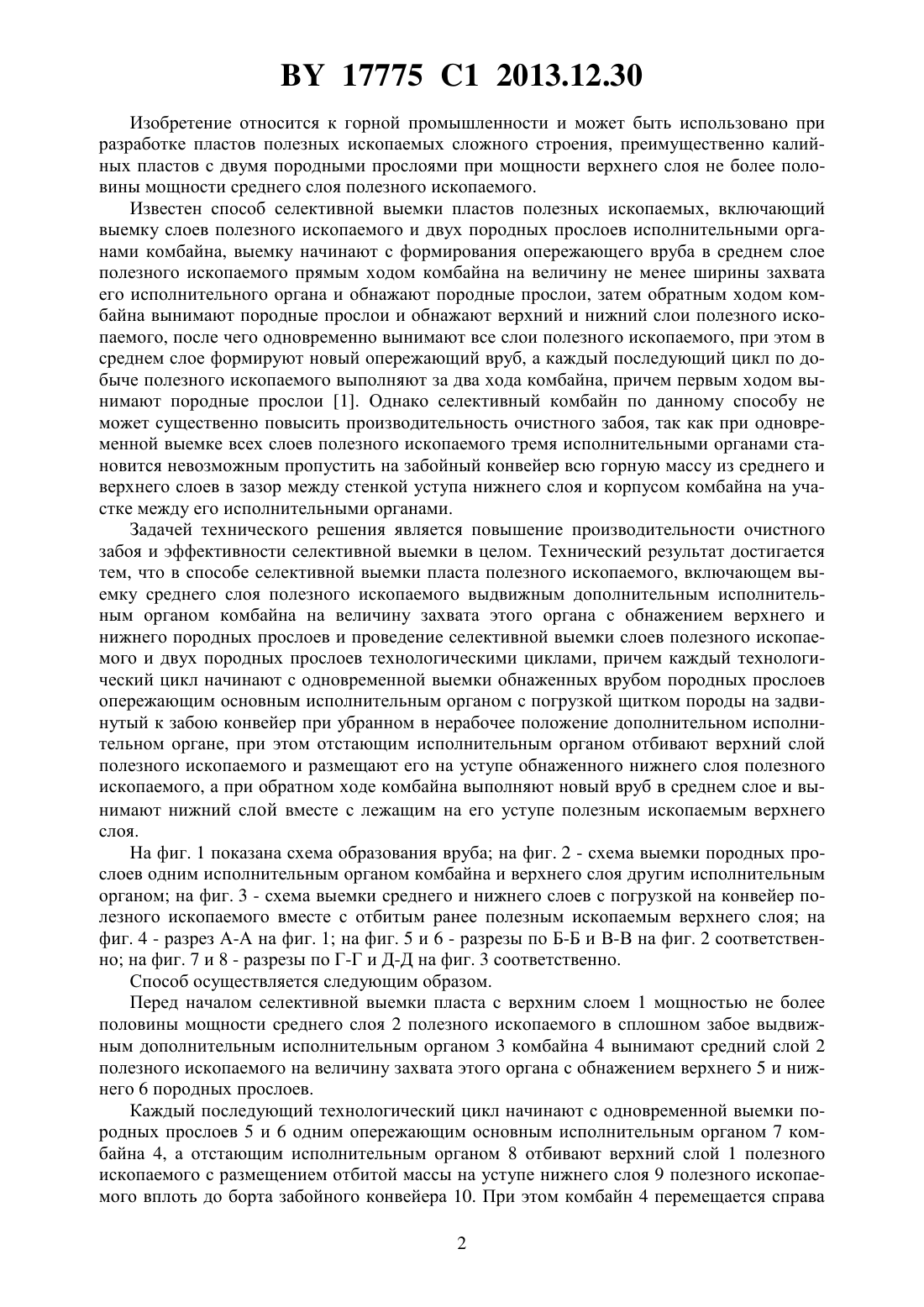

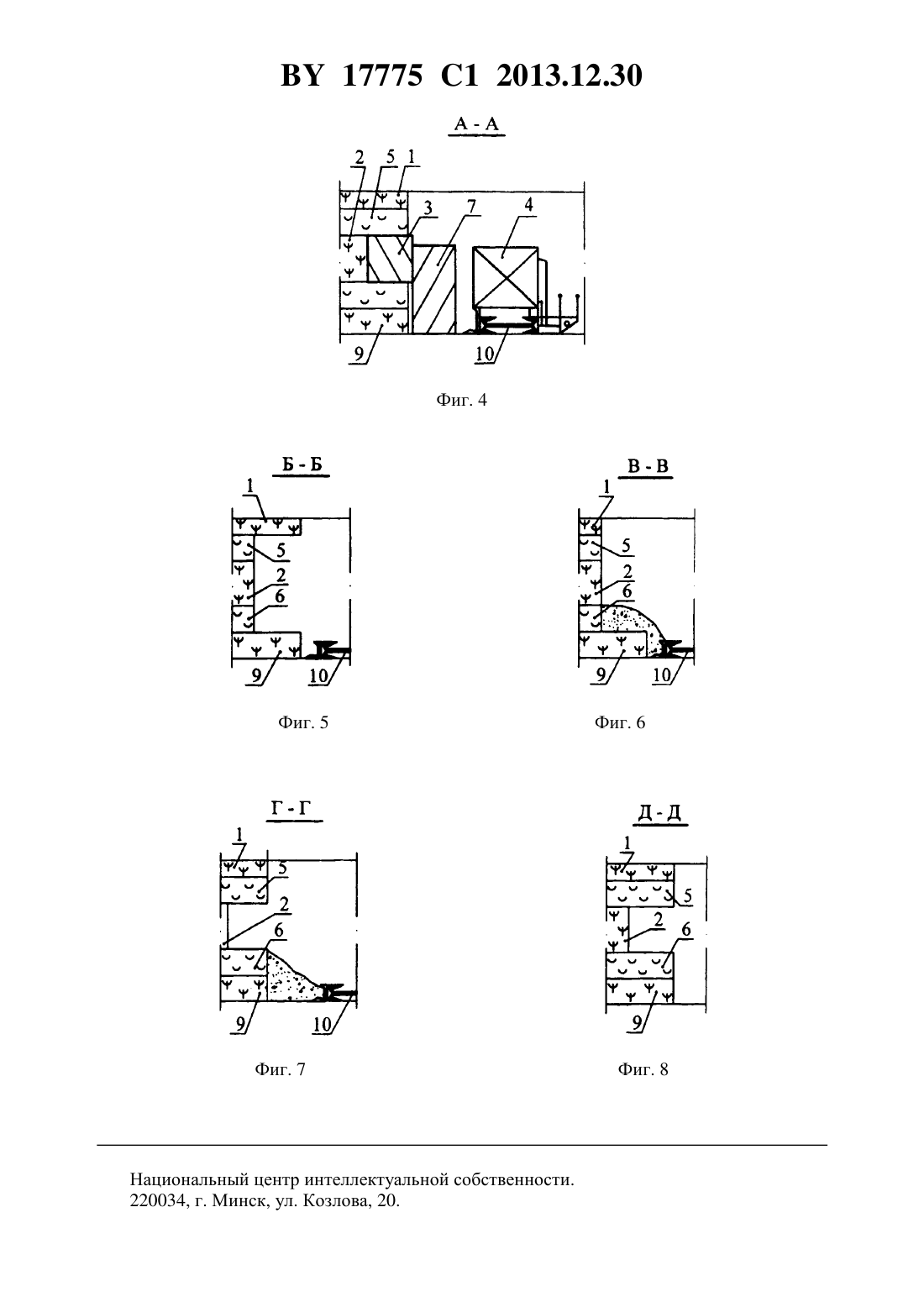

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ СЕЛЕКТИВНОЙ ВЫЕМКИ ПЛАСТА ПОЛЕЗНОГО ИСКОПАЕМОГО(71) Заявитель Открытое акционерное общество Беларуськалий(72) Авторы Калиниченко Петр Иванович Петровский Борис Иванович Тараканов Владимир Аркадьевич Петровский Андрей Борисович Петровский Юрий Борисович(73) Патентообладатель Открытое акционерное общество Беларуськалий(57) Способ селективной выемки пласта полезного ископаемого, включающий выемку среднего слоя полезного ископаемого выдвижным дополнительным исполнительным органом комбайна на величину захвата этого органа с обнажением верхнего и нижнего породных прослоев и проведение раздельной выемки слоев полезного ископаемого и двух породных прослоев технологическими циклами, причем каждый технологический цикл начинают с одновременной выемки обнаженных врубом породных прослоев опережающим основным исполнительным органом комбайна с погрузкой щитком породы на задвинутый к забою конвейер при убранном в нерабочее положение дополнительном исполнительном органе, при этом отстающим исполнительным органом отбивают верхний слой полезного ископаемого и размещают его на уступе обнаженного нижнего слоя полезного ископаемого, а при обратном ходе комбайна выполняют новый вруб в среднем слое и вынимают нижний слой вместе с лежащим на его уступе полезным ископаемым верхнего слоя. 17775 1 2013.12.30 Изобретение относится к горной промышленности и может быть использовано при разработке пластов полезных ископаемых сложного строения, преимущественно калийных пластов с двумя породными прослоями при мощности верхнего слоя не более половины мощности среднего слоя полезного ископаемого. Известен способ селективной выемки пластов полезных ископаемых, включающий выемку слоев полезного ископаемого и двух породных прослоев исполнительными органами комбайна, выемку начинают с формирования опережающего вруба в среднем слое полезного ископаемого прямым ходом комбайна на величину не менее ширины захвата его исполнительного органа и обнажают породные прослои, затем обратным ходом комбайна вынимают породные прослои и обнажают верхний и нижний слои полезного ископаемого, после чего одновременно вынимают все слои полезного ископаемого, при этом в среднем слое формируют новый опережающий вруб, а каждый последующий цикл по добыче полезного ископаемого выполняют за два хода комбайна, причем первым ходом вынимают породные прослои 1. Однако селективный комбайн по данному способу не может существенно повысить производительность очистного забоя, так как при одновременной выемке всех слоев полезного ископаемого тремя исполнительными органами становится невозможным пропустить на забойный конвейер всю горную массу из среднего и верхнего слоев в зазор между стенкой уступа нижнего слоя и корпусом комбайна на участке между его исполнительными органами. Задачей технического решения является повышение производительности очистного забоя и эффективности селективной выемки в целом. Технический результат достигается тем, что в способе селективной выемки пласта полезного ископаемого, включающем выемку среднего слоя полезного ископаемого выдвижным дополнительным исполнительным органом комбайна на величину захвата этого органа с обнажением верхнего и нижнего породных прослоев и проведение селективной выемки слоев полезного ископаемого и двух породных прослоев технологическими циклами, причем каждый технологический цикл начинают с одновременной выемки обнаженных врубом породных прослоев опережающим основным исполнительным органом с погрузкой щитком породы на задвинутый к забою конвейер при убранном в нерабочее положение дополнительном исполнительном органе, при этом отстающим исполнительным органом отбивают верхний слой полезного ископаемого и размещают его на уступе обнаженного нижнего слоя полезного ископаемого, а при обратном ходе комбайна выполняют новый вруб в среднем слое и вынимают нижний слой вместе с лежащим на его уступе полезным ископаемым верхнего слоя. На фиг. 1 показана схема образования вруба на фиг. 2 - схема выемки породных прослоев одним исполнительным органом комбайна и верхнего слоя другим исполнительным органом на фиг. 3 - схема выемки среднего и нижнего слоев с погрузкой на конвейер полезного ископаемого вместе с отбитым ранее полезным ископаемым верхнего слоя на фиг. 4 - разрез А-А на фиг. 1 на фиг. 5 и 6 - разрезы по Б-Б и В-В на фиг. 2 соответственно на фиг. 7 и 8 - разрезы по Г-Г и Д-Д на фиг. 3 соответственно. Способ осуществляется следующим образом. Перед началом селективной выемки пласта с верхним слоем 1 мощностью не более половины мощности среднего слоя 2 полезного ископаемого в сплошном забое выдвижным дополнительным исполнительным органом 3 комбайна 4 вынимают средний слой 2 полезного ископаемого на величину захвата этого органа с обнажением верхнего 5 и нижнего 6 породных прослоев. Каждый последующий технологический цикл начинают с одновременной выемки породных прослоев 5 и 6 одним опережающим основным исполнительным органом 7 комбайна 4, а отстающим исполнительным органом 8 отбивают верхний слой 1 полезного ископаемого с размещением отбитой массы на уступе нижнего слоя 9 полезного ископаемого вплоть до борта забойного конвейера 10. При этом комбайн 4 перемещается справа 2 17775 1 2013.12.30 налево по стрелке Е. Отбитую породу с помощью поворотного погрузочного щитка 11 исполнительным органом 7 грузят на задвинутый к забою конвейер 10 и далее закладывают за крепь лавы в выработанное пространство, причем перед началом выемки породных прослоев 5 и 6 и верхнего слоя 1 исполнительными органами 7 и 8 дополнительный исполнительный орган 3 задвигают в нейтральное положение, при котором он не препятствует выемке породных прослоев 5 и 6 и верхнего слоя 1. После завершения выемки породных прослоев 5 и 6 и верхнего слоя 1 в концевой части лавы при обратном ходе комбайна по стрелке Ж вынимают одновременно средний слой 2 дополнительным исполнительным органом 3, выдвинув его в рабочее положение, и исполнительным органом 8 нижний слой 9 вместе с находящимся на его уступе полезным ископаемым верхнего слоя 1, а выгружаемое из забоя среднего слоя 2 полезное ископаемое исполнительным органом 7 с помощью поворотного щитка 11 грузят на забойный конвейер 10. Таким образом, раздельная погрузка полезного ископаемого из среднего 2 и нижнего 9 слоев вместе с находящимся на уступе полезным ископаемым верхнего слоя 1 позволяет существенно повысить производительность очистного забоя за счет устранения недостатков известного способа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
