Способ селективной выемки очистными камерами пласта полезного ископаемого

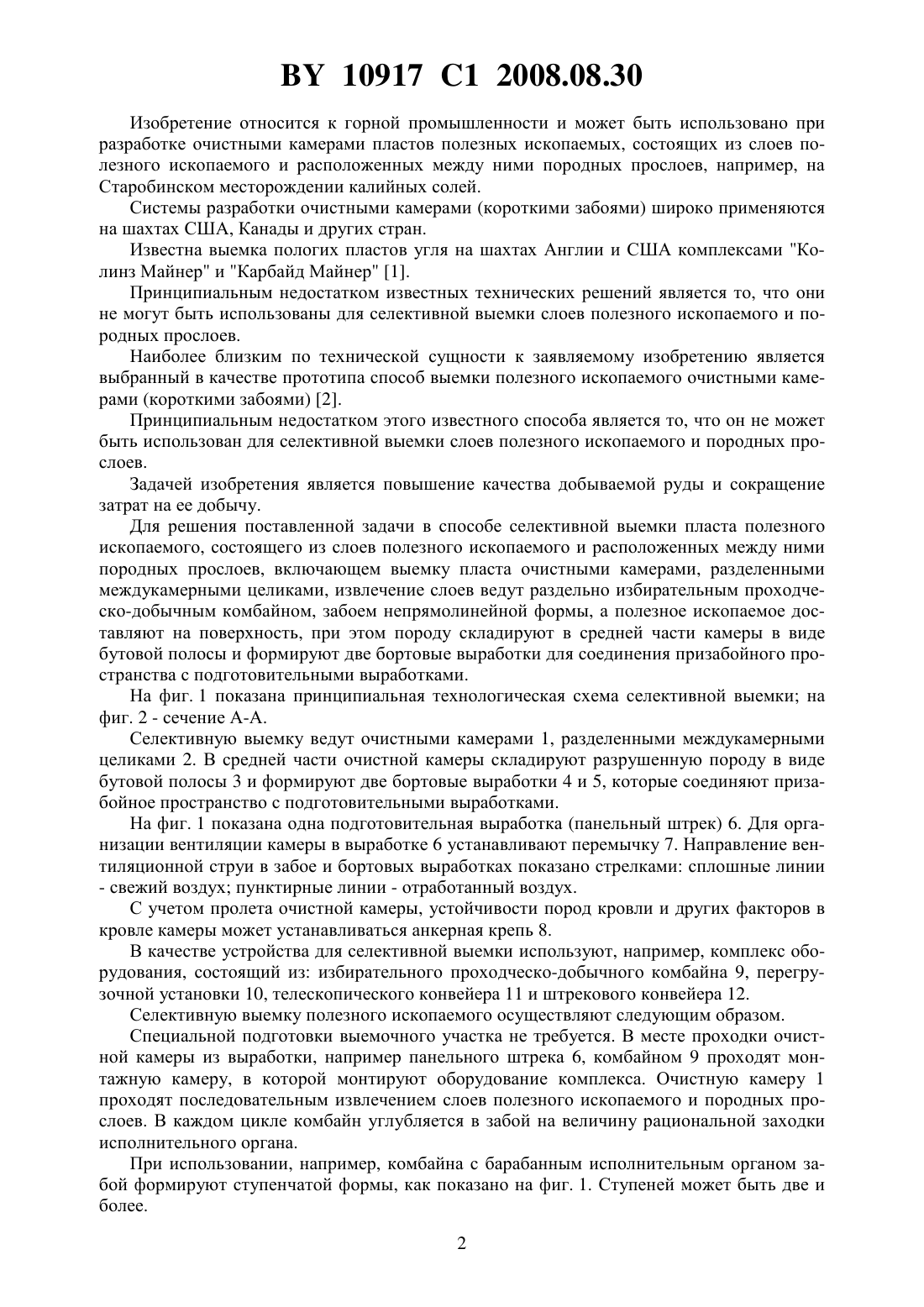

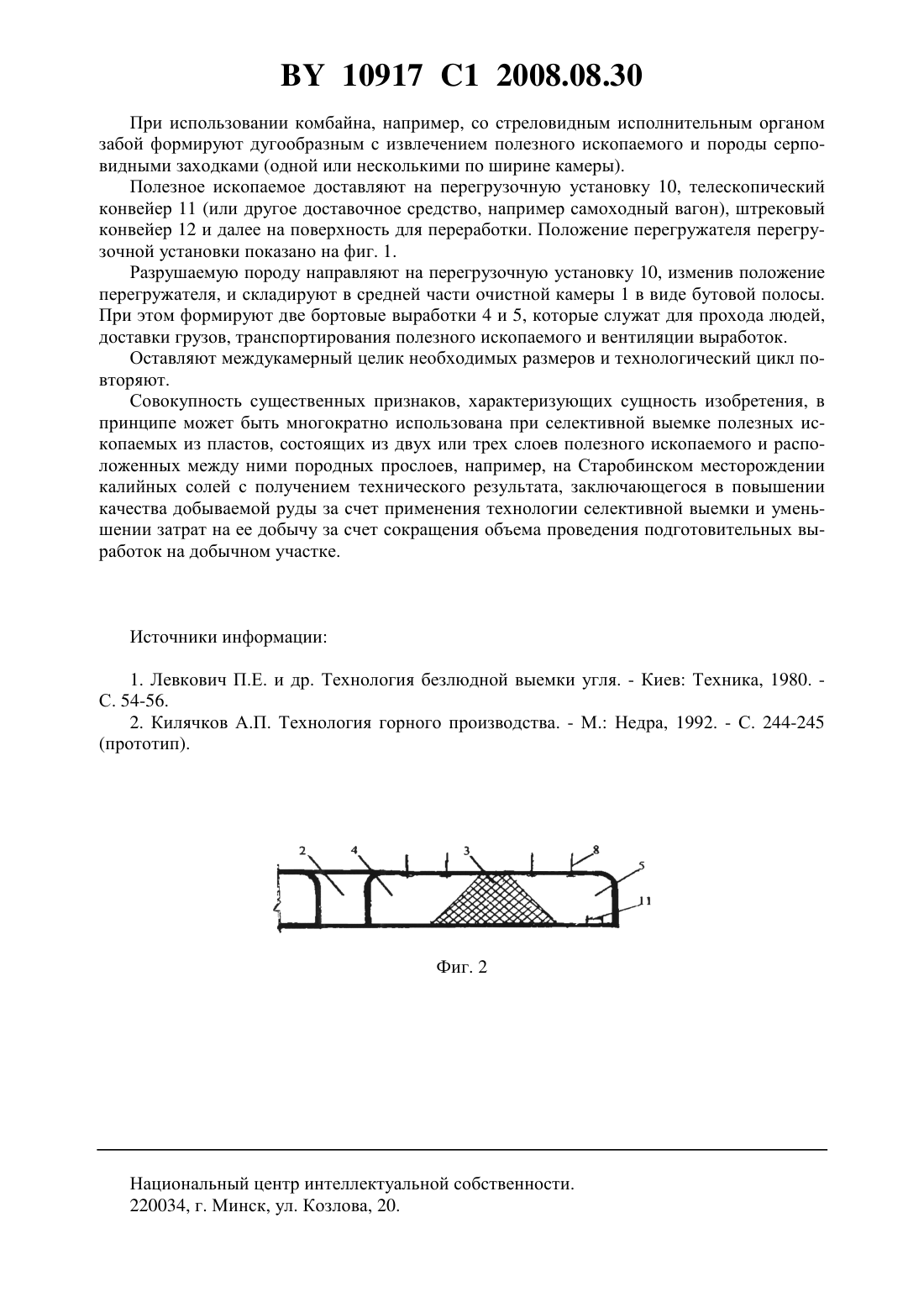

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ СЕЛЕКТИВНОЙ ВЫЕМКИ ОЧИСТНЫМИ КАМЕРАМИ ПЛАСТА ПОЛЕЗНОГО ИСКОПАЕМОГО(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Морев Аркадий Борисович Смычник Анатолий Данилович Кириенко Валерий Михайлович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) Способ селективной выемки пласта полезного ископаемого, состоящего из слоев полезного ископаемого и расположенных между ними породных прослоев, включающий выемку пласта очистными камерами, разделенными междукамерными целиками, причем извлечение слоев ведут раздельно избирательным проходческо-добычным комбайном, забоем непрямолинейной формы, а полезное ископаемое доставляют на поверхность, отличающийся тем, что породу складируют в средней части камеры в виде бутовой полосы и при этом формируют две бортовые выработки для соединения призабойного пространства с подготовительными выработками. 10917 1 2008.08.30 Изобретение относится к горной промышленности и может быть использовано при разработке очистными камерами пластов полезных ископаемых, состоящих из слоев полезного ископаемого и расположенных между ними породных прослоев, например, на Старобинском месторождении калийных солей. Системы разработки очистными камерами (короткими забоями) широко применяются на шахтах США, Канады и других стран. Известна выемка пологих пластов угля на шахтах Англии и США комплексами Колинз Майнер и Карбайд Майнер 1. Принципиальным недостатком известных технических решений является то, что они не могут быть использованы для селективной выемки слоев полезного ископаемого и породных прослоев. Наиболее близким по технической сущности к заявляемому изобретению является выбранный в качестве прототипа способ выемки полезного ископаемого очистными камерами (короткими забоями) 2. Принципиальным недостатком этого известного способа является то, что он не может быть использован для селективной выемки слоев полезного ископаемого и породных прослоев. Задачей изобретения является повышение качества добываемой руды и сокращение затрат на ее добычу. Для решения поставленной задачи в способе селективной выемки пласта полезного ископаемого, состоящего из слоев полезного ископаемого и расположенных между ними породных прослоев, включающем выемку пласта очистными камерами, разделенными междукамерными целиками, извлечение слоев ведут раздельно избирательным проходческо-добычным комбайном, забоем непрямолинейной формы, а полезное ископаемое доставляют на поверхность, при этом породу складируют в средней части камеры в виде бутовой полосы и формируют две бортовые выработки для соединения призабойного пространства с подготовительными выработками. На фиг. 1 показана принципиальная технологическая схема селективной выемки на фиг. 2 - сечение А-А. Селективную выемку ведут очистными камерами 1, разделенными междукамерными целиками 2. В средней части очистной камеры складируют разрушенную породу в виде бутовой полосы 3 и формируют две бортовые выработки 4 и 5, которые соединяют призабойное пространство с подготовительными выработками. На фиг. 1 показана одна подготовительная выработка (панельный штрек) 6. Для организации вентиляции камеры в выработке 6 устанавливают перемычку 7. Направление вентиляционной струи в забое и бортовых выработках показано стрелками сплошные линии- свежий воздух пунктирные линии - отработанный воздух. С учетом пролета очистной камеры, устойчивости пород кровли и других факторов в кровле камеры может устанавливаться анкерная крепь 8. В качестве устройства для селективной выемки используют, например, комплекс оборудования, состоящий из избирательного проходческо-добычного комбайна 9, перегрузочной установки 10, телескопического конвейера 11 и штрекового конвейера 12. Селективную выемку полезного ископаемого осуществляют следующим образом. Специальной подготовки выемочного участка не требуется. В месте проходки очистной камеры из выработки, например панельного штрека 6, комбайном 9 проходят монтажную камеру, в которой монтируют оборудование комплекса. Очистную камеру 1 проходят последовательным извлечением слоев полезного ископаемого и породных прослоев. В каждом цикле комбайн углубляется в забой на величину рациональной заходки исполнительного органа. При использовании, например, комбайна с барабанным исполнительным органом забой формируют ступенчатой формы, как показано на фиг. 1. Ступеней может быть две и более. 2 10917 1 2008.08.30 При использовании комбайна, например, со стреловидным исполнительным органом забой формируют дугообразным с извлечением полезного ископаемого и породы серповидными заходками (одной или несколькими по ширине камеры). Полезное ископаемое доставляют на перегрузочную установку 10, телескопический конвейер 11 (или другое доставочное средство, например самоходный вагон), штрековый конвейер 12 и далее на поверхность для переработки. Положение перегружателя перегрузочной установки показано на фиг. 1. Разрушаемую породу направляют на перегрузочную установку 10, изменив положение перегружателя, и складируют в средней части очистной камеры 1 в виде бутовой полосы. При этом формируют две бортовые выработки 4 и 5, которые служат для прохода людей,доставки грузов, транспортирования полезного ископаемого и вентиляции выработок. Оставляют междукамерный целик необходимых размеров и технологический цикл повторяют. Совокупность существенных признаков, характеризующих сущность изобретения, в принципе может быть многократно использована при селективной выемке полезных ископаемых из пластов, состоящих из двух или трех слоев полезного ископаемого и расположенных между ними породных прослоев, например, на Старобинском месторождении калийных солей с получением технического результата, заключающегося в повышении качества добываемой руды за счет применения технологии селективной выемки и уменьшении затрат на ее добычу за счет сокращения объема проведения подготовительных выработок на добычном участке. Источники информации 1. Левкович П.Е. и др. Технология безлюдной выемки угля. - Киев Техника, 1980. С. 54-56. 2. Килячков А.П. Технология горного производства. - М. Недра, 1992. - С. 244-245 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
