Транспортный светофор

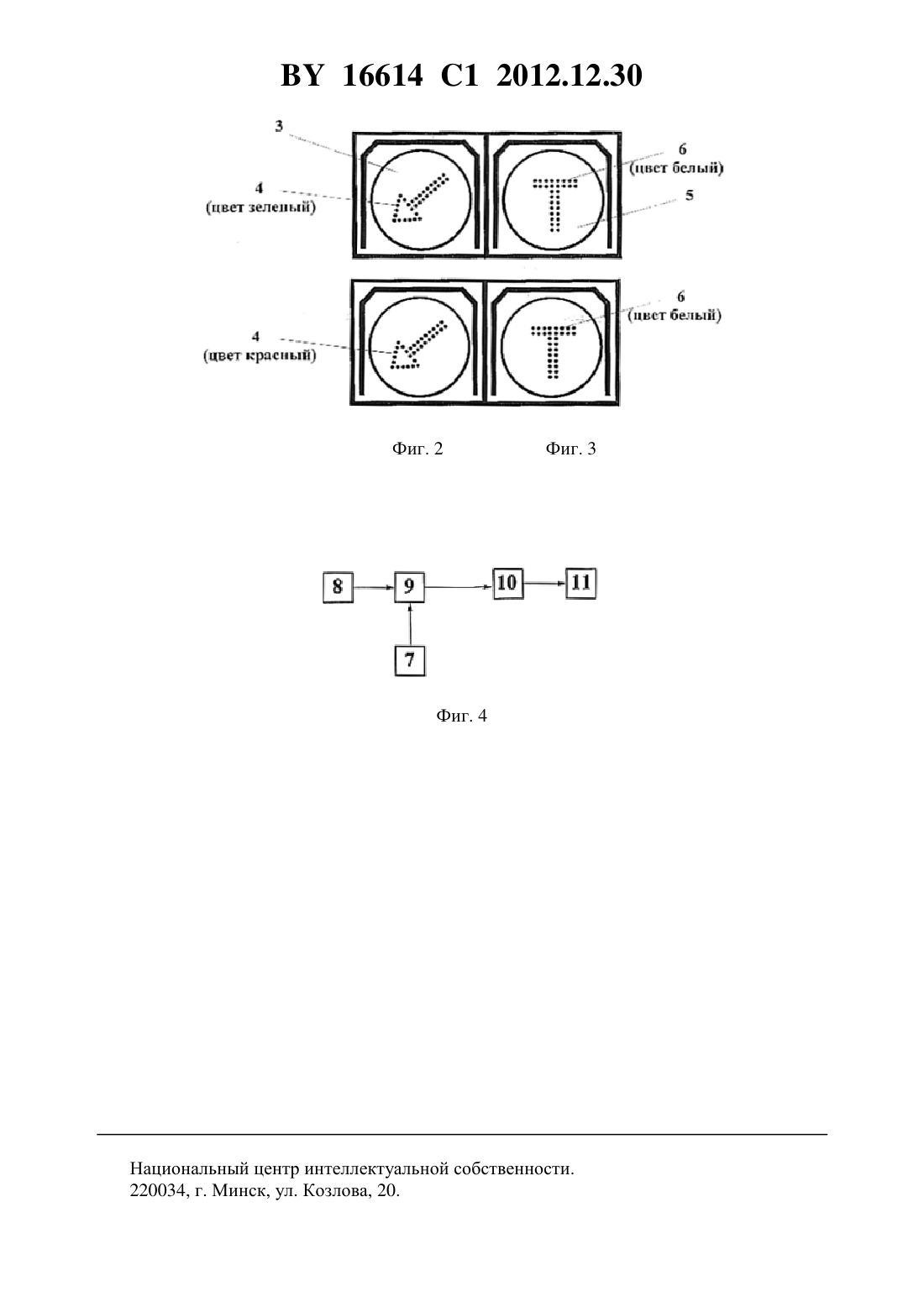

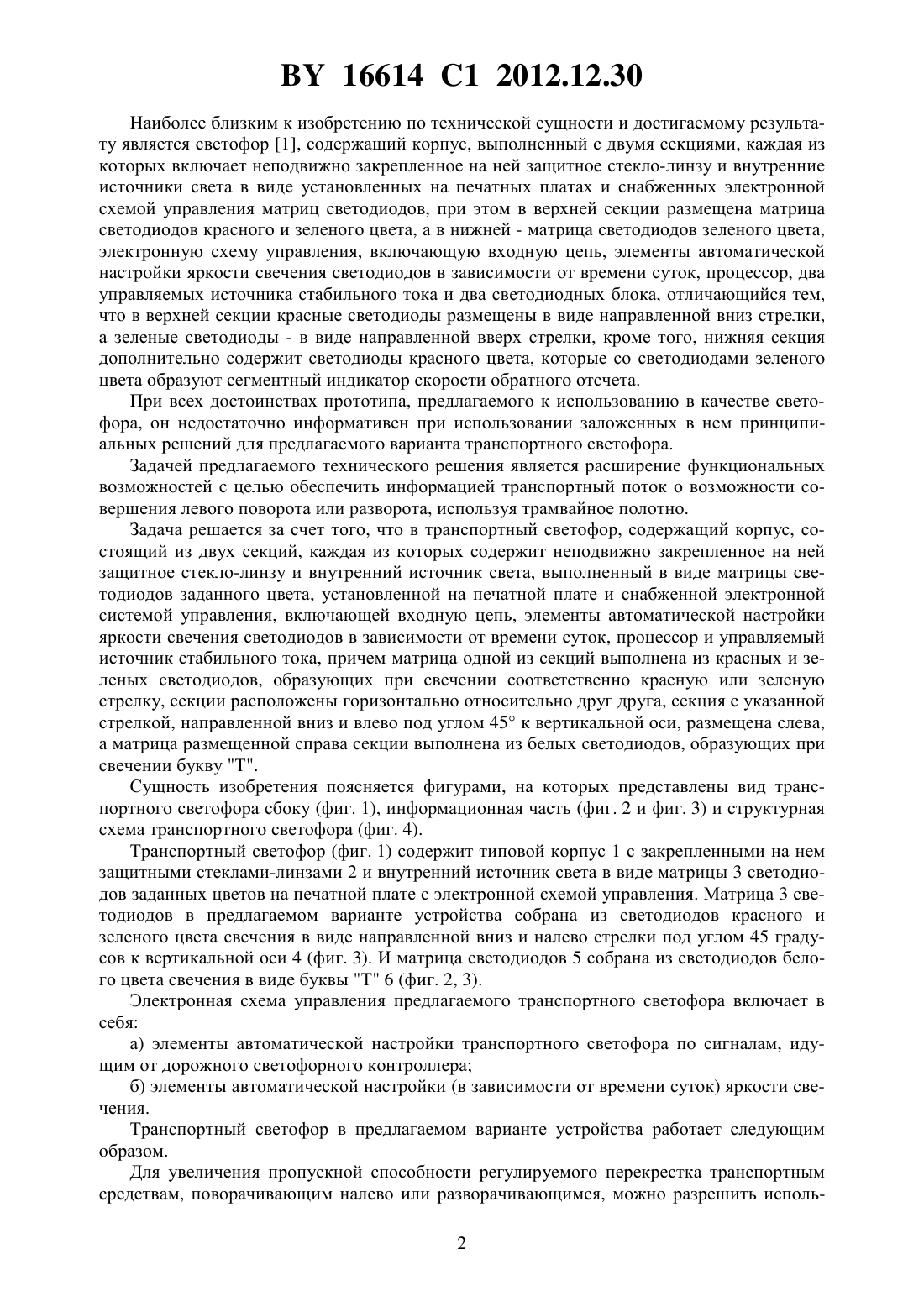

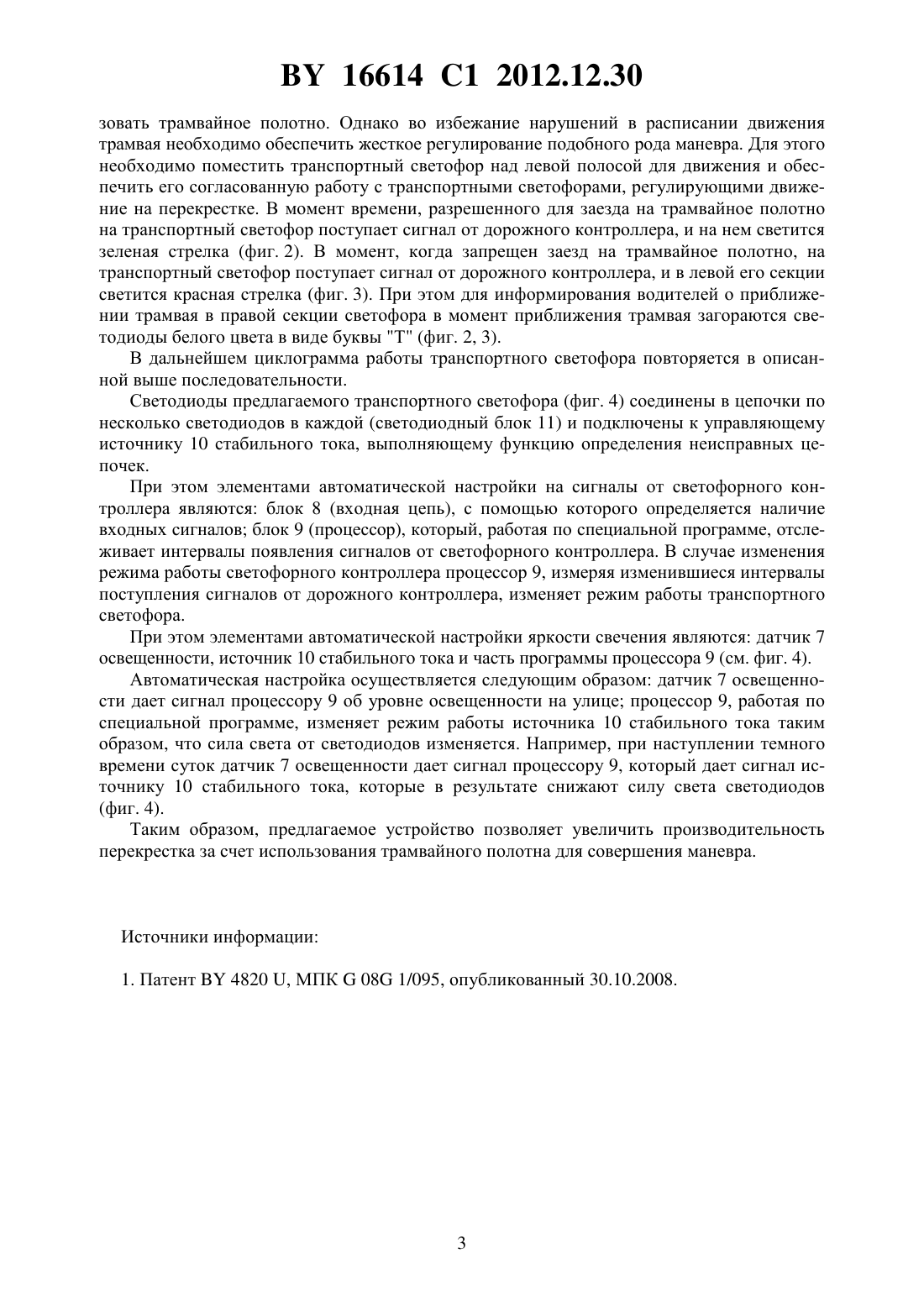

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Кустенко Александр Александрович Капский Денис Васильевич(73) Патентообладатель Белорусский национальный технический университет(57) Транспортный светофор, содержащий корпус, состоящий из двух секций, каждая из которых содержит неподвижно закрепленное на ней защитное стекло-линзу и внутренний источник света, выполненный в виде матрицы светодиодов заданного цвета, установленной на печатной плате и снабженной электронной схемой управления, включающей входную цепь, элементы автоматической настройки яркости свечения светодиодов в зависимости от времени суток, процессор и управляемый источник стабильного тока, причем матрица одной из секций выполнена из красных и зеленых светодиодов, образующих при свечении соответственно красную и зеленую стрелку, отличающийся тем, что секции расположены горизонтально относительно друг друга, секция с указанной стрелкой, направленной вниз и влево под углом 45 к вертикальной оси, размещена слева, а матрица размещенной справа секции выполнена из белых светодиодов, образующих при свечении букву Т. Фиг. 1 Изобретение относится к локальным предупредительно-оповестительным информационным системам для транспортных средств, а именно к информационному обеспечению транспортного потока возможности использования трамвайного полотна в качестве полосы для совершения маневра. 16614 1 2012.12.30 Наиболее близким к изобретению по технической сущности и достигаемому результату является светофор 1, содержащий корпус, выполненный с двумя секциями, каждая из которых включает неподвижно закрепленное на ней защитное стекло-линзу и внутренние источники света в виде установленных на печатных платах и снабженных электронной схемой управления матриц светодиодов, при этом в верхней секции размещена матрица светодиодов красного и зеленого цвета, а в нижней - матрица светодиодов зеленого цвета,электронную схему управления, включающую входную цепь, элементы автоматической настройки яркости свечения светодиодов в зависимости от времени суток, процессор, два управляемых источника стабильного тока и два светодиодных блока, отличающийся тем,что в верхней секции красные светодиоды размещены в виде направленной вниз стрелки,а зеленые светодиоды - в виде направленной вверх стрелки, кроме того, нижняя секция дополнительно содержит светодиоды красного цвета, которые со светодиодами зеленого цвета образуют сегментный индикатор скорости обратного отсчета. При всех достоинствах прототипа, предлагаемого к использованию в качестве светофора, он недостаточно информативен при использовании заложенных в нем принципиальных решений для предлагаемого варианта транспортного светофора. Задачей предлагаемого технического решения является расширение функциональных возможностей с целью обеспечить информацией транспортный поток о возможности совершения левого поворота или разворота, используя трамвайное полотно. Задача решается за счет того, что в транспортный светофор, содержащий корпус, состоящий из двух секций, каждая из которых содержит неподвижно закрепленное на ней защитное стекло-линзу и внутренний источник света, выполненный в виде матрицы светодиодов заданного цвета, установленной на печатной плате и снабженной электронной системой управления, включающей входную цепь, элементы автоматической настройки яркости свечения светодиодов в зависимости от времени суток, процессор и управляемый источник стабильного тока, причем матрица одной из секций выполнена из красных и зеленых светодиодов, образующих при свечении соответственно красную или зеленую стрелку, секции расположены горизонтально относительно друг друга, секция с указанной стрелкой, направленной вниз и влево под углом 45 к вертикальной оси, размещена слева,а матрица размещенной справа секции выполнена из белых светодиодов, образующих при свечении букву Т. Сущность изобретения поясняется фигурами, на которых представлены вид транспортного светофора сбоку (фиг. 1), информационная часть (фиг. 2 и фиг. 3) и структурная схема транспортного светофора (фиг. 4). Транспортный светофор (фиг. 1) содержит типовой корпус 1 с закрепленными на нем защитными стеклами-линзами 2 и внутренний источник света в виде матрицы 3 светодиодов заданных цветов на печатной плате с электронной схемой управления. Матрица 3 светодиодов в предлагаемом варианте устройства собрана из светодиодов красного и зеленого цвета свечения в виде направленной вниз и налево стрелки под углом 45 градусов к вертикальной оси 4 (фиг. 3). И матрица светодиодов 5 собрана из светодиодов белого цвета свечения в виде буквы Т 6 (фиг. 2, 3). Электронная схема управления предлагаемого транспортного светофора включает в себя а) элементы автоматической настройки транспортного светофора по сигналам, идущим от дорожного светофорного контроллера б) элементы автоматической настройки (в зависимости от времени суток) яркости свечения. Транспортный светофор в предлагаемом варианте устройства работает следующим образом. Для увеличения пропускной способности регулируемого перекрестка транспортным средствам, поворачивающим налево или разворачивающимся, можно разрешить исполь 2 16614 1 2012.12.30 зовать трамвайное полотно. Однако во избежание нарушений в расписании движения трамвая необходимо обеспечить жесткое регулирование подобного рода маневра. Для этого необходимо поместить транспортный светофор над левой полосой для движения и обеспечить его согласованную работу с транспортными светофорами, регулирующими движение на перекрестке. В момент времени, разрешенного для заезда на трамвайное полотно на транспортный светофор поступает сигнал от дорожного контроллера, и на нем светится зеленая стрелка (фиг. 2). В момент, когда запрещен заезд на трамвайное полотно, на транспортный светофор поступает сигнал от дорожного контроллера, и в левой его секции светится красная стрелка (фиг. 3). При этом для информирования водителей о приближении трамвая в правой секции светофора в момент приближения трамвая загораются светодиоды белого цвета в виде буквы Т (фиг. 2, 3). В дальнейшем циклограмма работы транспортного светофора повторяется в описанной выше последовательности. Светодиоды предлагаемого транспортного светофора (фиг. 4) соединены в цепочки по несколько светодиодов в каждой (светодиодный блок 11) и подключены к управляющему источнику 10 стабильного тока, выполняющему функцию определения неисправных цепочек. При этом элементами автоматической настройки на сигналы от светофорного контроллера являются блок 8 (входная цепь), с помощью которого определяется наличие входных сигналов блок 9 (процессор), который, работая по специальной программе, отслеживает интервалы появления сигналов от светофорного контроллера. В случае изменения режима работы светофорного контроллера процессор 9, измеряя изменившиеся интервалы поступления сигналов от дорожного контроллера, изменяет режим работы транспортного светофора. При этом элементами автоматической настройки яркости свечения являются датчик 7 освещенности, источник 10 стабильного тока и часть программы процессора 9 (см. фиг. 4). Автоматическая настройка осуществляется следующим образом датчик 7 освещенности дает сигнал процессору 9 об уровне освещенности на улице процессор 9, работая по специальной программе, изменяет режим работы источника 10 стабильного тока таким образом, что сила света от светодиодов изменяется. Например, при наступлении темного времени суток датчик 7 освещенности дает сигнал процессору 9, который дает сигнал источнику 10 стабильного тока, которые в результате снижают силу света светодиодов(фиг. 4). Таким образом, предлагаемое устройство позволяет увеличить производительность перекрестка за счет использования трамвайного полотна для совершения маневра. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
