Биотом для биопсии слизистой и мышечной оболочек влагалища и матки у крупного рогатого скота и лошадей

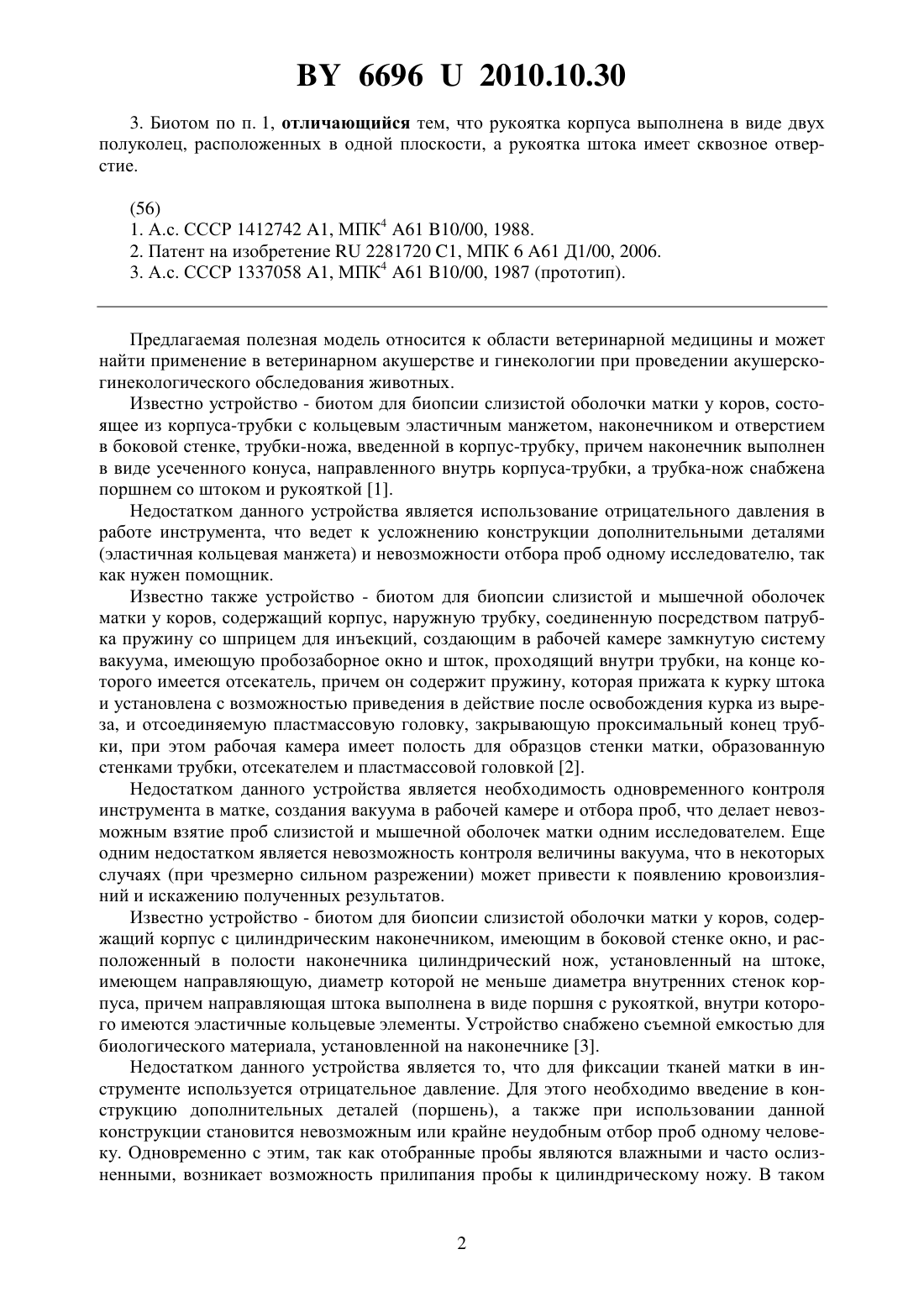

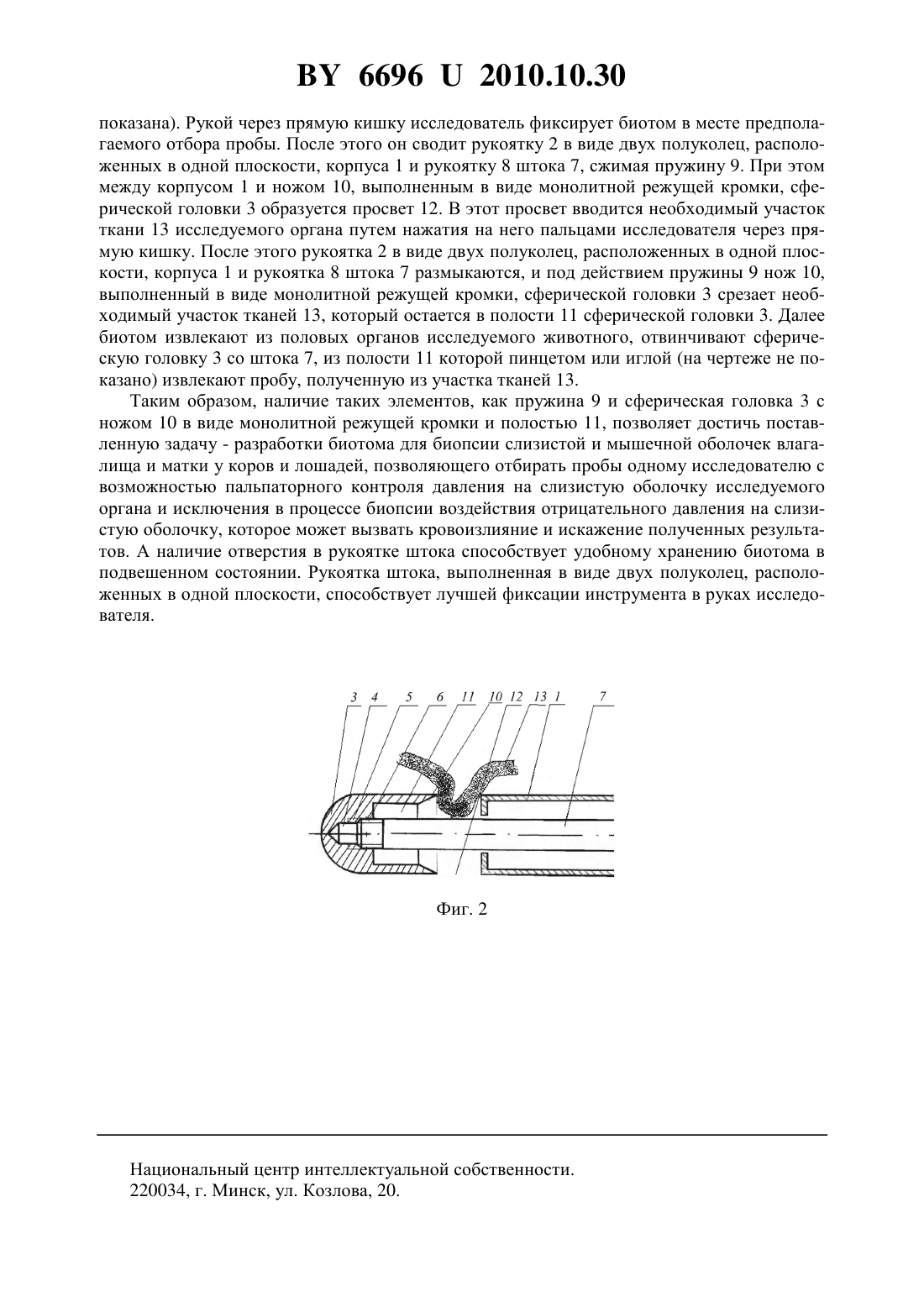

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БИОТОМ ДЛЯ БИОПСИИ СЛИЗИСТОЙ И МЫШЕЧНОЙ ОБОЛОЧЕК ВЛАГАЛИЩА И МАТКИ У КРУПНОГО РОГАТОГО СКОТА И ЛОШАДЕЙ(71) Заявители Республиканское научноисследовательское дочернее унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины(72) Авторы Ивашкевич Олег Петрович Лемешевский Петр Васильевич Пилейко Виктор Викторович Рыбаков Юрий Алексеевич Кучинский Михаил Павлович(73) Патентообладатели Республиканское научно-исследовательское дочернее унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины(57) 1. Биотом для биопсии слизистой и мышечной оболочек влагалища и матки у крупного рогатого скота и лошадей, содержащий корпус с рукояткой, сферическую головку,шток с рукояткой, нож, отличающийся тем, что снабжен пружиной, расположенной на штоке между рукояткой корпуса и рукояткой штока, причем шток имеет наружную резьбу на одном из концов, а сферическая головка выполнена съемной и полой, снабжена ножом,выполненным в виде монолитной режущей кромки, расположенной по периметру головки,и сферическая головка соединена со штоком, причем корпус, сферическая головка и шток расположены соосно. 2. Биотом по п. 1, отличающийся тем, что сферическая головка снабжена внутренним гнездом с внутренней резьбой, причем шаг внутренней резьбы внутреннего гнезда сферической головки равен шагу наружной резьбы штока. 66962010.10.30 3. Биотом по п. 1, отличающийся тем, что рукоятка корпуса выполнена в виде двух полуколец, расположенных в одной плоскости, а рукоятка штока имеет сквозное отверстие.(56) 1. А.с. СССР 1412742 1, МПК 4 61 10/00, 1988. 2. Патент на изобретение 2281720 1, МПК 6 61 Д 1/00, 2006. 3. А.с. СССР 1337058 1, МПК 4 61 10/00, 1987 (прототип). Предлагаемая полезная модель относится к области ветеринарной медицины и может найти применение в ветеринарном акушерстве и гинекологии при проведении акушерскогинекологического обследования животных. Известно устройство - биотом для биопсии слизистой оболочки матки у коров, состоящее из корпуса-трубки с кольцевым эластичным манжетом, наконечником и отверстием в боковой стенке, трубки-ножа, введенной в корпус-трубку, причем наконечник выполнен в виде усеченного конуса, направленного внутрь корпуса-трубки, а трубка-нож снабжена поршнем со штоком и рукояткой 1. Недостатком данного устройства является использование отрицательного давления в работе инструмента, что ведет к усложнению конструкции дополнительными деталями(эластичная кольцевая манжета) и невозможности отбора проб одному исследователю, так как нужен помощник. Известно также устройство - биотом для биопсии слизистой и мышечной оболочек матки у коров, содержащий корпус, наружную трубку, соединенную посредством патрубка пружину со шприцем для инъекций, создающим в рабочей камере замкнутую систему вакуума, имеющую пробозаборное окно и шток, проходящий внутри трубки, на конце которого имеется отсекатель, причем он содержит пружину, которая прижата к курку штока и установлена с возможностью приведения в действие после освобождения курка из выреза, и отсоединяемую пластмассовую головку, закрывающую проксимальный конец трубки, при этом рабочая камера имеет полость для образцов стенки матки, образованную стенками трубки, отсекателем и пластмассовой головкой 2. Недостатком данного устройства является необходимость одновременного контроля инструмента в матке, создания вакуума в рабочей камере и отбора проб, что делает невозможным взятие проб слизистой и мышечной оболочек матки одним исследователем. Еще одним недостатком является невозможность контроля величины вакуума, что в некоторых случаях (при чрезмерно сильном разрежении) может привести к появлению кровоизлияний и искажению полученных результатов. Известно устройство - биотом для биопсии слизистой оболочки матки у коров, содержащий корпус с цилиндрическим наконечником, имеющим в боковой стенке окно, и расположенный в полости наконечника цилиндрический нож, установленный на штоке,имеющем направляющую, диаметр которой не меньше диаметра внутренних стенок корпуса, причем направляющая штока выполнена в виде поршня с рукояткой, внутри которого имеются эластичные кольцевые элементы. Устройство снабжено съемной емкостью для биологического материала, установленной на наконечнике 3. Недостатком данного устройства является то, что для фиксации тканей матки в инструменте используется отрицательное давление. Для этого необходимо введение в конструкцию дополнительных деталей (поршень), а также при использовании данной конструкции становится невозможным или крайне неудобным отбор проб одному человеку. Одновременно с этим, так как отобранные пробы являются влажными и часто ослизненными, возникает возможность прилипания пробы к цилиндрическому ножу. В таком 66962010.10.30 случае для извлечения из инструмента пробы необходима разборка инструмента и использование съемной емкости для биологического материала не является оправданным. Задачей настоящей полезной модели является разработка биотома для биопсии слизистой и мышечной оболочек влагалища и матки у коров и лошадей, позволяющего отбирать пробы одному исследователю с возможностью пальпаторного контроля давления на слизистую оболочку исследуемого органа и исключения в процессе биопсии воздействия отрицательного давления на слизистую оболочку, которое может вызвать кровоизлияние и искажение полученных результатов. Поставленная задача достигается тем, что биотом для биопсии слизистой и мышечной оболочек влагалища и матки у крупного рогатого скота и лошадей, содержащий корпус с рукояткой, сферическую головку, шток с рукояткой, нож, снабжен пружиной, расположенной на штоке между рукояткой корпуса и рукояткой штока, причем шток имеет наружную резьбу на одном из концов, а сферическая головка выполнена съемной и полой,снабжена ножом, выполненным в виде монолитной режущей кромки, расположенной по периметру головки, и сферическая головка соединена со штоком, причем корпус, сферическая головка и шток расположены соосно. Сферическая головка снабжена внутренним гнездом с внутренней резьбой, причем шаг внутренней резьбы внутреннего гнезда сферической головки равен шагу наружной резьбы штока. Кроме того, рукоятка корпуса выполнена в виде двух полуколец, расположенных в одной плоскости, а рукоятка штока имеет сквозное отверстие. Таким образом, наличие в заявляемой полезной модели пружины и съемной сферической головки с ножом, выполненным в виде монолитной режущей кромки, позволяет отбирать пробы для гистологических исследований из влагалища и различных участков матки у крупного рогатого скота и лошадей одному исследователю при пальпаторном контроле давления на слизистую оболочку исследуемого органа. Резьбовое соединение штока со сферической головкой позволяет упростить выемку пробы из биотома. Заявляемая конструкция исключает воздействие отрицательного давления на слизистую оболочку влагалища и матки, тем самым предотвращает кровоизлияние, что делает обследование менее травматичным и повышает точность исследования. А наличие отверстия в рукоятке штока способствует удобному хранению биотома в подвешенном состоянии. Рукоятка штока, выполненная в виде двух полуколец, расположенных в одной плоскости, способствует лучшей фиксации инструмента в руках исследователя. На фиг. 1 изображен общий вид заявляемого биотома для биопсии слизистой и мышечной оболочек влагалища и матки у крупного рогатого скота и лошадей, вид сбоку. На фиг. 2 изображено отсечение тканей матки при помощи заявляемого биотома для биопсии слизистой и мышечной оболочек влагалища и матки у крупного рогатого скота и лошадей, вид сбоку. Устройство содержит корпус 1 с рукояткой 2 в виде двух полуколец, расположенных в одной плоскости, корпуса 1, сферическую головку 3, имеющую внутреннее гнездо 4 с внутренней резьбой 5, ввинченный за счет наружной резьбы 6 во внутреннее гнездо 4 сферической головки 3 шток 7, имеющий для удобства применения рукоятку 8 штока 7,пружину 9, расположенную на штоке 7 между рукояткой 2 в виде двух полуколец, расположенных в одной плоскости, корпуса 1 и рукояткой 8 штока 7. Сферическая головка 3 с тыльной стороны по периметру снабжена ножом 10, выполненным в виде монолитной режущей кромки, и имеет полость 11. В нерабочем состоянии нож 10 сферической головки 3 плотно прилегает к корпусу 1, чему способствует пружина 9, в рабочем состоянии между корпусом 1 и сферической головкой 3 имеется просвет 12, в который размещается исследуемая ткань 13. Рукоятка 8 штока 7 имеет сквозное отверстие 14. Устройство работает следующим образом. Перед непосредственным применением биотома проводят введение его в половые органы исследуемого животного под контролем руки через прямую кишку (на чертеже не 3 66962010.10.30 показана). Рукой через прямую кишку исследователь фиксирует биотом в месте предполагаемого отбора пробы. После этого он сводит рукоятку 2 в виде двух полуколец, расположенных в одной плоскости, корпуса 1 и рукоятку 8 штока 7, сжимая пружину 9. При этом между корпусом 1 и ножом 10, выполненным в виде монолитной режущей кромки, сферической головки 3 образуется просвет 12. В этот просвет вводится необходимый участок ткани 13 исследуемого органа путем нажатия на него пальцами исследователя через прямую кишку. После этого рукоятка 2 в виде двух полуколец, расположенных в одной плоскости, корпуса 1 и рукоятка 8 штока 7 размыкаются, и под действием пружины 9 нож 10,выполненный в виде монолитной режущей кромки, сферической головки 3 срезает необходимый участок тканей 13, который остается в полости 11 сферической головки 3. Далее биотом извлекают из половых органов исследуемого животного, отвинчивают сферическую головку 3 со штока 7, из полости 11 которой пинцетом или иглой (на чертеже не показано) извлекают пробу, полученную из участка тканей 13. Таким образом, наличие таких элементов, как пружина 9 и сферическая головка 3 с ножом 10 в виде монолитной режущей кромки и полостью 11, позволяет достичь поставленную задачу - разработки биотома для биопсии слизистой и мышечной оболочек влагалища и матки у коров и лошадей, позволяющего отбирать пробы одному исследователю с возможностью пальпаторного контроля давления на слизистую оболочку исследуемого органа и исключения в процессе биопсии воздействия отрицательного давления на слизистую оболочку, которое может вызвать кровоизлияние и искажение полученных результатов. А наличие отверстия в рукоятке штока способствует удобному хранению биотома в подвешенном состоянии. Рукоятка штока, выполненная в виде двух полуколец, расположенных в одной плоскости, способствует лучшей фиксации инструмента в руках исследователя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
