Устройство для обработки вымени коровы перед дойкой

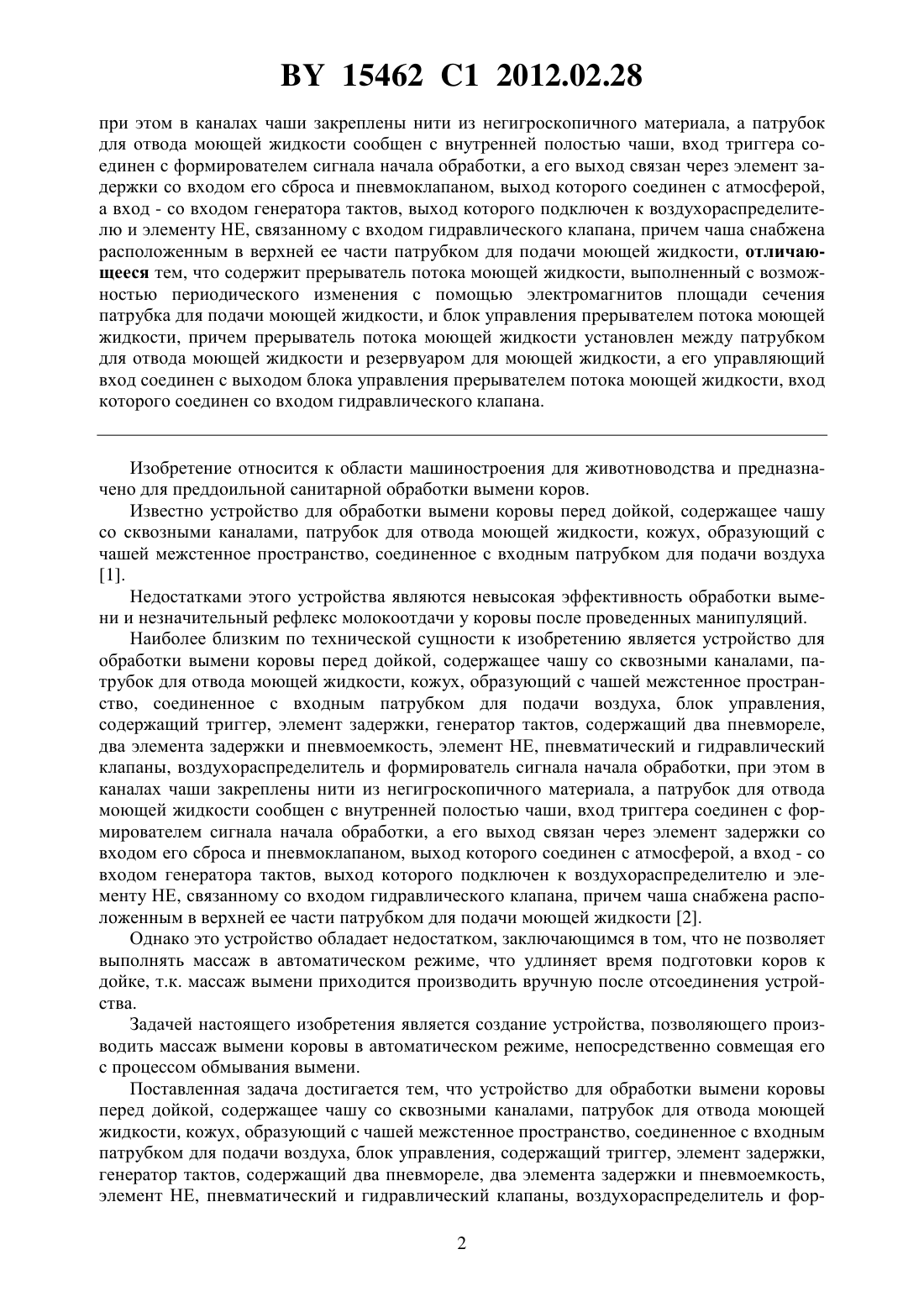

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ВЫМЕНИ КОРОВЫ ПЕРЕД ДОЙКОЙ(71) Заявитель Республиканское научноисследовательское дочернее унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского(72) Авторы Гусев Анатолий Алексеевич Горных Владимир Андреевич Бородич Людмила Марьяновна Коротких Виктор Тихонович(73) Патентообладатель Республиканское научно-исследовательское дочернее унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского(57) Устройство для обработки вымени коровы перед дойкой, содержащее чашу со сквозными каналами, патрубок для отвода моющей жидкости, кожух, образующий с чашей межстенное пространство, соединенное с входным патрубком для подачи воздуха блок управления, содержащий триггер, элемент задержки генератор тактов, содержащий два пневмореле, два элемента задержки и пневмоемкость элемент НЕ, пневматический и гидравлический клапаны, воздухораспределитель, формирователь сигнала начала обработки 15462 1 2012.02.28 при этом в каналах чаши закреплены нити из негигроскопичного материала, а патрубок для отвода моющей жидкости сообщен с внутренней полостью чаши, вход триггера соединен с формирователем сигнала начала обработки, а его выход связан через элемент задержки со входом его сброса и пневмоклапаном, выход которого соединен с атмосферой,а вход - со входом генератора тактов, выход которого подключен к воздухораспределителю и элементу НЕ, связанному с входом гидравлического клапана, причем чаша снабжена расположенным в верхней ее части патрубком для подачи моющей жидкости, отличающееся тем, что содержит прерыватель потока моющей жидкости, выполненный с возможностью периодического изменения с помощью электромагнитов площади сечения патрубка для подачи моющей жидкости, и блок управления прерывателем потока моющей жидкости, причем прерыватель потока моющей жидкости установлен между патрубком для отвода моющей жидкости и резервуаром для моющей жидкости, а его управляющий вход соединен с выходом блока управления прерывателем потока моющей жидкости, вход которого соединен со входом гидравлического клапана. Изобретение относится к области машиностроения для животноводства и предназначено для преддоильной санитарной обработки вымени коров. Известно устройство для обработки вымени коровы перед дойкой, содержащее чашу со сквозными каналами, патрубок для отвода моющей жидкости, кожух, образующий с чашей межстенное пространство, соединенное с входным патрубком для подачи воздуха 1. Недостатками этого устройства являются невысокая эффективность обработки вымени и незначительный рефлекс молокоотдачи у коровы после проведенных манипуляций. Наиболее близким по технической сущности к изобретению является устройство для обработки вымени коровы перед дойкой, содержащее чашу со сквозными каналами, патрубок для отвода моющей жидкости, кожух, образующий с чашей межстенное пространство, соединенное с входным патрубком для подачи воздуха, блок управления,содержащий триггер, элемент задержки, генератор тактов, содержащий два пневмореле,два элемента задержки и пневмоемкость, элемент НЕ, пневматический и гидравлический клапаны, воздухораспределитель и формирователь сигнала начала обработки, при этом в каналах чаши закреплены нити из негигроскопичного материала, а патрубок для отвода моющей жидкости сообщен с внутренней полостью чаши, вход триггера соединен с формирователем сигнала начала обработки, а его выход связан через элемент задержки со входом его сброса и пневмоклапаном, выход которого соединен с атмосферой, а вход - со входом генератора тактов, выход которого подключен к воздухораспределителю и элементу НЕ, связанному со входом гидравлического клапана, причем чаша снабжена расположенным в верхней ее части патрубком для подачи моющей жидкости 2. Однако это устройство обладает недостатком, заключающимся в том, что не позволяет выполнять массаж в автоматическом режиме, что удлиняет время подготовки коров к дойке, т.к. массаж вымени приходится производить вручную после отсоединения устройства. Задачей настоящего изобретения является создание устройства, позволяющего производить массаж вымени коровы в автоматическом режиме, непосредственно совмещая его с процессом обмывания вымени. Поставленная задача достигается тем, что устройство для обработки вымени коровы перед дойкой, содержащее чашу со сквозными каналами, патрубок для отвода моющей жидкости, кожух, образующий с чашей межстенное пространство, соединенное с входным патрубком для подачи воздуха, блок управления, содержащий триггер, элемент задержки,генератор тактов, содержащий два пневмореле, два элемента задержки и пневмоемкость,элемент НЕ, пневматический и гидравлический клапаны, воздухораспределитель и фор 2 15462 1 2012.02.28 мирователь сигнала начала обработки, при этом в каналах чаши закреплены нити из негигроскопичного материала, а патрубок для отвода моющей жидкости сообщен с внутренней полостью чаши, вход триггера соединен с формирователем сигнала начала обработки, а его выход связан через элемент задержки со входом его сброса и пневмоклапаном, выход которого соединен с атмосферой, а вход - со входом генератора тактов, выход которого подключен к воздухораспределителю и элементу НЕ, связанному со входом гидравлического клапана, причем чаша снабжена расположенным в верхней ее части патрубком для подачи моющей жидкости, дополнительно содержит прерыватель потока моющей жидкости, выполненный с возможностью периодического изменения с помощью электромагнитов площади сечения патрубка для подачи моющей жидкости, и блок управления прерывателем потока моющей жидкости, причем прерыватель потока моющей жидкости установлен между патрубком для отвода моющей жидкости и резервуаром для моющей жидкости, а его управляющий вход соединен с выходом блока управления прерывателем потока моющей жидкости, вход которого соединен со входом гидравлического клапана. Положительный эффект изобретения достигается при периодическом уменьшении и увеличении площади сечения потока моющей жидкости с помощью прерывателя, что приводит к соответствующему изменению давления в моющей чаше, благодаря чему происходит автоматический массаж вымени, способствующий повышению рефлекса молокоотдачи. На фигуре представлено устройство для обработки вымени перед дойкой. Устройство содержит чашу 1 со сквозными каналами 2, патрубок 3 для отвода моющей жидкости, кожух 4, образующий с чашей 1 межстенное пространство 5, соединенное с входным патрубком 6 для подачи воздуха, блок управления, содержащий триггер 7, элемент 8 задержки, генератор 9 тактов, имеющий два пневмореле 10 и 11, два элемента 12 и 13 задержки и пневмоемкость 14, а также элемент НЕ 15, пневматический 16 и гидравлический 17 клапаны, воздухораспределитель 18 и формирователь 19 сигнала начала обработки. В каналах 2 чаши 1 закреплены нити 20 из негигроскопического материала, а патрубок 3 для отвода моющей жидкости сообщен с внутренней полостью чаши 1, вход триггера 7 соединен с формирователем 19 сигнала начала обработки, а его выход связан через элемент 8 задержки со входом его сброса и пневмоклапаном 16, выход которого соединен с атмосферой, а вход - с входом генератора 9 тактов, выход которого подключен к воздухораспределителю 18 и элементу НЕ 15, связанному со входом гидравлического клапана 17, причем чаша 1 снабжена расположенным в верхней ее части патрубком 21 для подачи моющей жидкости. Гидравлический клапан 17 сообщается с резервуаром 22 для моющей жидкости. Кроме того, устройство содержит прерыватель 23 потока моющей жидкости и блок управления 24 прерывателем 23 потока моющей жидкости. Причем прерыватель 23 потока моющей жидкости установлен между патрубком 3 для отвода моющей жидкости и резервуаром 22 для моющей жидкости, а его управляющий вход соединен с выходом блока 24 управления прерывателем 23 потока моющей жидкости, вход которого соединен со входом гидравлического клапана 17. Прерыватель 23 потока моющей жидкости представляет собой устройство, осуществляющее периодическое изменение площади сечения эластичного трубопровода, по которому перемещается моющая жидкость. Изменение сечения площади трубопровода может достигаться, например, с помощью электромагнитов (на фигуре не показано). Блок управления 24 прерывателем 23 осуществляет управление работой электромагнитов (на фигуре не показано) с цикличностью и интенсивностью, заданными оператором с использованием микросхем цифровой логики, например, серии К 155 и К 531 или их аналогов. Устройство работает следующим образом. 3 15462 1 2012.02.28 Кожух 4 подводят под вымя коровы. Сигнал управленияот формирователя сигнала начала обработки или по команде оператора подается на вход триггера 7, который срабатывает (возводится). Выходной сигнал пневмореле 11 генератора 9 тактов поступает на вход пневмореле 10, в камеру управления элемента НЕ 15, который через гидравлический клапан 17 прерывает подачу жидкости для смачивания нитей 20 и к воздухораспределителю 18, который обеспечивает подачу сжатого воздуха в межстенное пространство 5, образованное чашей 1 и кожухом 4. Газ (воздух) под давлением вытекает из каналов 2. Струи вытекающего с большой скоростью газа захватывают и увлекают за собой нити 20, которые очищают вымя. Через заданное время, установленное элементом 12 задержки и пневмоемкостью 14, переключится пневмореле 11. Сжатый газ из рабочей камеры через воздухораспределитель 18 сбрасывается в атмосферу, в связи с чем нити 20 спадают на стенки кожуха 4. Одновременно появляется сигнал на выходе элемента НЕ 15, и сигнал с его выхода поступает на гидравлический клапан 17, который включает подачу моющей жидкости на поверхность кожуха 4, которая смачивает нити 20. Через время, задаваемое элементом 13 задержки, вновь переключается пневмореле 11, на его выходе появляется сигнал, равный 1. В момент времени, заданный оператором с помощью блока 24 управления, включается прерыватель 23 потока моющей жидкости. При этом уменьшается площадь сечения трубопровода, соединяющего патрубок 3 с резервуаром 22, что вызывает увеличение давления моющей жидкости, находящейся в чаше 1. После отключения прерывателя 23 давление жидкости в чаше 1 возвращается к прежнему значению. Вышеописанный процесс повторяется количество раз, определяемое настройкой блока 24, при этом осуществляется гидравлический массаж вымени коровы в автоматическом режиме, а при необходимости и режим работы прерывателя 23 задается оператором с помощью блока 24 управления. Таким образом, заявляемое изобретение позволяет за счет периодического уменьшения и увеличения площади сечения потока моющей жидкости изменять по усмотрению давление в чаше 1, благодаря чему происходит автоматический массаж вымени, способствующий повышению рефлекса молокоотдачи у коров. Блок 24 управления прерывателем 23 начинает массаж вымени в конце процесса мойки непосредственно перед началом дойки. Дополнительный положительный эффект достигается благодаря улучшению качества массажа вымени коровы, т.к. изменение сечения потока моющей жидкости осуществляет массаж вымени по всей его поверхности из-за практически мгновенного распространения давления несжимающейся жидкости. Достичь подобного эффекта при ручном массаже вымени затруднительно, т.к. необходимы усилия 3-4 доярок в течение продолжительного времени. Источники информации 1. А.с. СССР 165948, МПК 3017/00, 1963. 2. А.с. СССР 1143351, МПК 4017/ 00, 1985 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
