Стекло для композиционного стоматологического материала

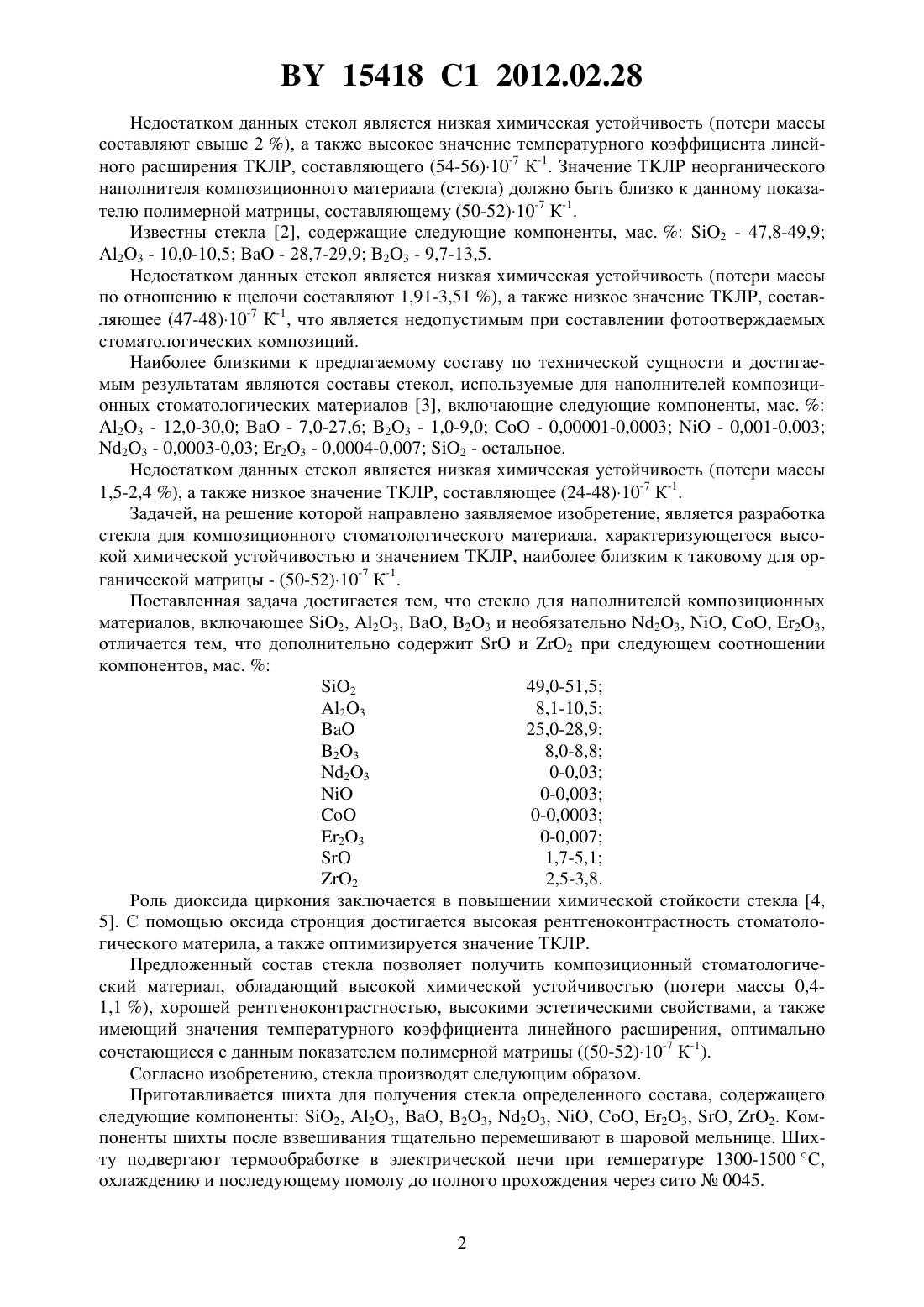

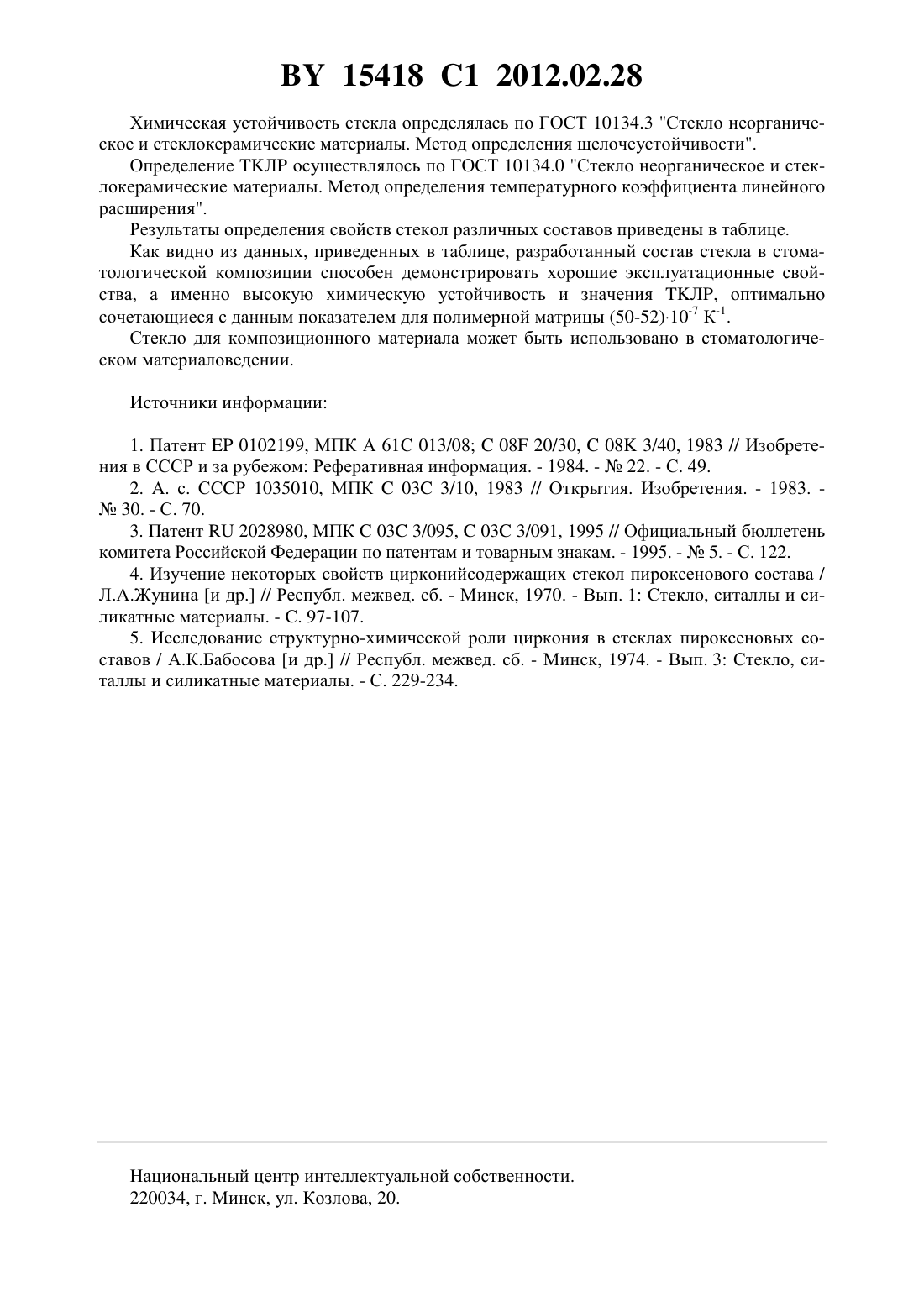

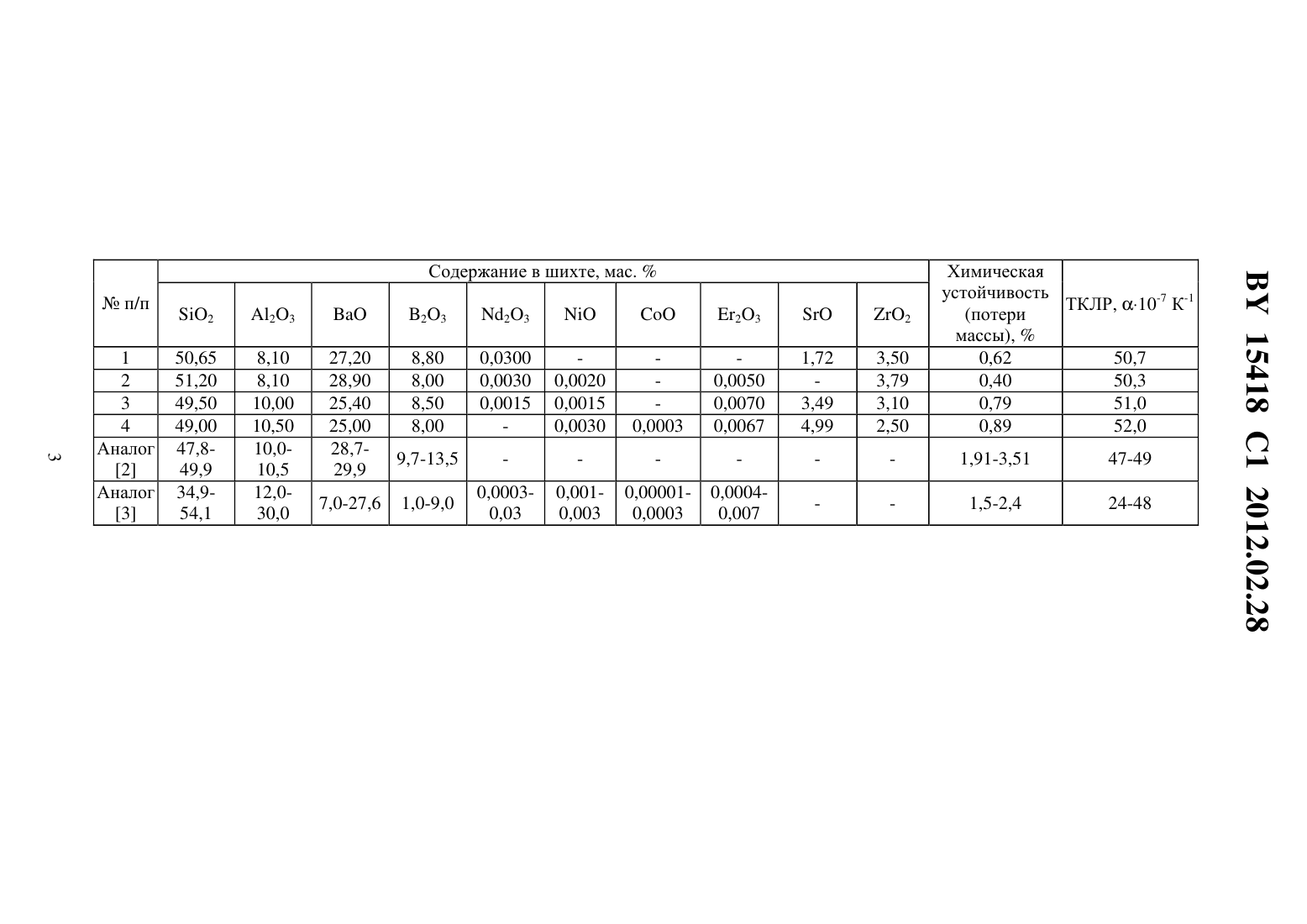

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕКЛО ДЛЯ КОМПОЗИЦИОННОГО СТОМАТОЛОГИЧЕСКОГО МАТЕРИАЛА(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Кузьменков Михаил Иванович Шалухо Наталия Михайловна Богданович Ирина Аркадьевна Чистякова Галина Геннадьевна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Стекло для композиционного стоматологического материала, включающее 2,23, , 23 и необязательно 23, ,и 23, отличающееся тем, что дополнительно содержити 2 при следующем соотношении компонентов, мас.2 49,0-51,5 23 8,1-10,5 Изобретение относится к стеклам, используемым в качестве порошкообразного наполнителя в составе композиционных стоматологических материалов. Последние состоят из полимерной матрицы, неорганического наполнителя и связующего (силана). В состав полимерной органической матрицы обычно входят акрилатные или метакрилатные мономеры, содержащие хотя бы одну ненасыщенную двойную связь патент США 5356951. Кроме мономеров в состав полимерной матрицы могут входить олигомеры и полимеры патент 2098077, патенты США 5276068, 6767955. Отверждение данных композиционных пломбировочных материалов инициируется видимым голубым светом с длиной волны 450-550 нм. Известны стекла, используемые для стоматологических материалов 1, включающие следующие компоненты, мас.2 - 50,9 23 - 8,5- 31,8 В 203 - 9,6. 15418 1 2012.02.28 Недостатком данных стекол является низкая химическая устойчивость (потери массы составляют свыше 2 ), а также высокое значение температурного коэффициента линейного расширения Л, составляющего (54-56)10-7 К-1. Значение Л неорганического наполнителя композиционного материала (стекла) должно быть близко к данному показателю полимерной матрицы, составляющему (50-52)10-7 К-1. Известны стекла 2, содержащие следующие компоненты, мас.2 - 47,8-49,9 23 - 10,0-10,5- 28,7-29,9 23 - 9,7-13,5. Недостатком данных стекол является низкая химическая устойчивость (потери массы по отношению к щелочи составляют 1,91-3,51 ), а также низкое значение Л, составляющее (47-48)10-7 К-1, что является недопустимым при составлении фотоотверждаемых стоматологических композиций. Наиболее близкими к предлагаемому составу по технической сущности и достигаемым результатам являются составы стекол, используемые для наполнителей композиционных стоматологических материалов 3, включающие следующие компоненты, мас.23 - 12,0-30,0- 7,0-27,6 23 - 1,0-9,0- 0,00001-0,0003- 0,001-0,003 23 - 0,0003-0,03 23 - 0,0004-0,007 2 - остальное. Недостатком данных стекол является низкая химическая устойчивость (потери массы 1,5-2,4 ), а также низкое значение ТКЛР, составляющее (24-48)10-7 К-1. Задачей, на решение которой направлено заявляемое изобретение, является разработка стекла для композиционного стоматологического материала, характеризующегося высокой химической устойчивостью и значением Л, наиболее близким к таковому для органической матрицы - (50-52)10-7 К-1. Поставленная задача достигается тем, что стекло для наполнителей композиционных материалов, включающее 2, 23, , 23 и необязательно 23, , , 23,отличается тем, что дополнительно содержити 2 при следующем соотношении компонентов, мас.2 49,0-51,5 23 8,1-10,5 1,7-5,1 2 2,5-3,8. Роль диоксида циркония заключается в повышении химической стойкости стекла 4,5. С помощью оксида стронция достигается высокая рентгеноконтрастность стоматологического материла, а также оптимизируется значение ТКЛР. Предложенный состав стекла позволяет получить композиционный стоматологический материал, обладающий высокой химической устойчивостью (потери массы 0,41,1 ), хорошей рентгеноконтрастностью, высокими эстетическими свойствами, а также имеющий значения температурного коэффициента линейного расширения, оптимально сочетающиеся с данным показателем полимерной матрицы 50-52)10-7 К-1). Согласно изобретению, стекла производят следующим образом. Приготавливается шихта для получения стекла определенного состава, содержащего следующие компоненты 2, 23, , 23, 23, , , 23, , 2. Компоненты шихты после взвешивания тщательно перемешивают в шаровой мельнице. Шихту подвергают термообработке в электрической печи при температуре 1300-1500 С,охлаждению и последующему помолу до полного прохождения через сито 0045. 2 15418 1 2012.02.28 Химическая устойчивость стекла определялась по ГОСТ 10134.3 Стекло неорганическое и стеклокерамические материалы. Метод определения щелочеустойчивости. Определение Л осуществлялось по ГОСТ 10134.0 Стекло неорганическое и стеклокерамические материалы. Метод определения температурного коэффициента линейного расширения. Результаты определения свойств стекол различных составов приведены в таблице. Как видно из данных, приведенных в таблице, разработанный состав стекла в стоматологической композиции способен демонстрировать хорошие эксплуатационные свойства, а именно высокую химическую устойчивость и значения Л, оптимально сочетающиеся с данным показателем для полимерной матрицы (50-52)10-7 К-1. Стекло для композиционного материала может быть использовано в стоматологическом материаловедении. Источники информации 1. Патент 0102199, МПК А 61 С 013/0808 20/30,08 3/40, 1983 // Изобретения в СССР и за рубежом Реферативная информация. - 1984. -22. - С. 49. 2. . с. ССР 1035010, МПК 03 3/10, 1983 // Открытия. Изобретения. - 1983.30. - С. 70. 3. Патент 2028980, МПК 03 3/095,03 3/091, 1995 // Официальный бюллетень комитета Российской Федерации по патентам и товарным знакам. - 1995. -5. - С. 122. 4. Изучение некоторых свойств цирконийсодержащих стекол пироксенового состава / Л.А.Жунина и др. // Республ. межвед. сб. - Минск, 1970. - Вып. 1 Стекло, ситаллы и силикатные материалы. - С. 97-107. 5. Исследование структурно-химической роли циркония в стеклах пироксеновых составов / А.К.Бабосова и др. // Республ. межвед. сб. - Минск, 1974. - Вып. 3 Стекло, ситаллы и силикатные материалы. - С. 229-234. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
