Стекло

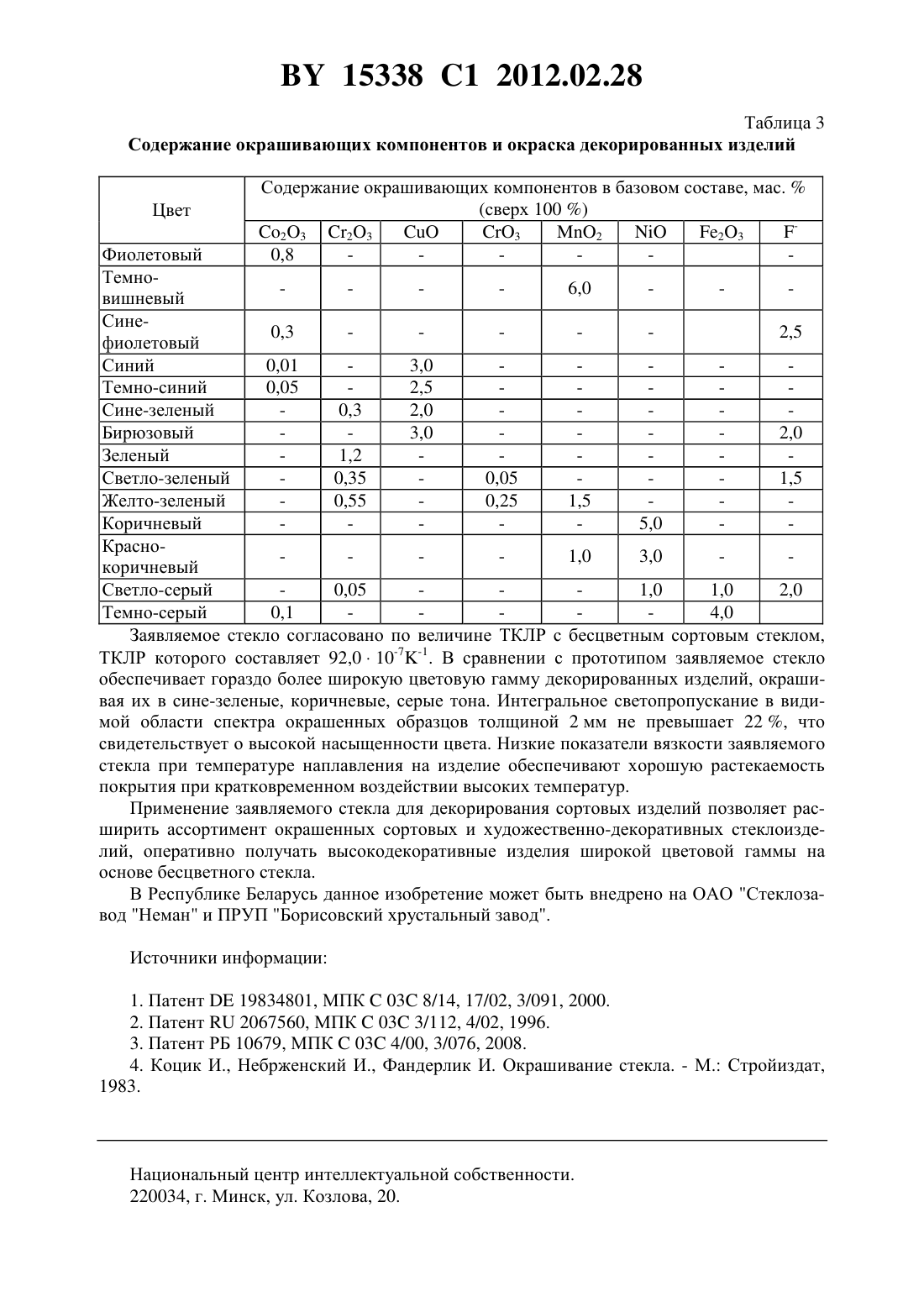

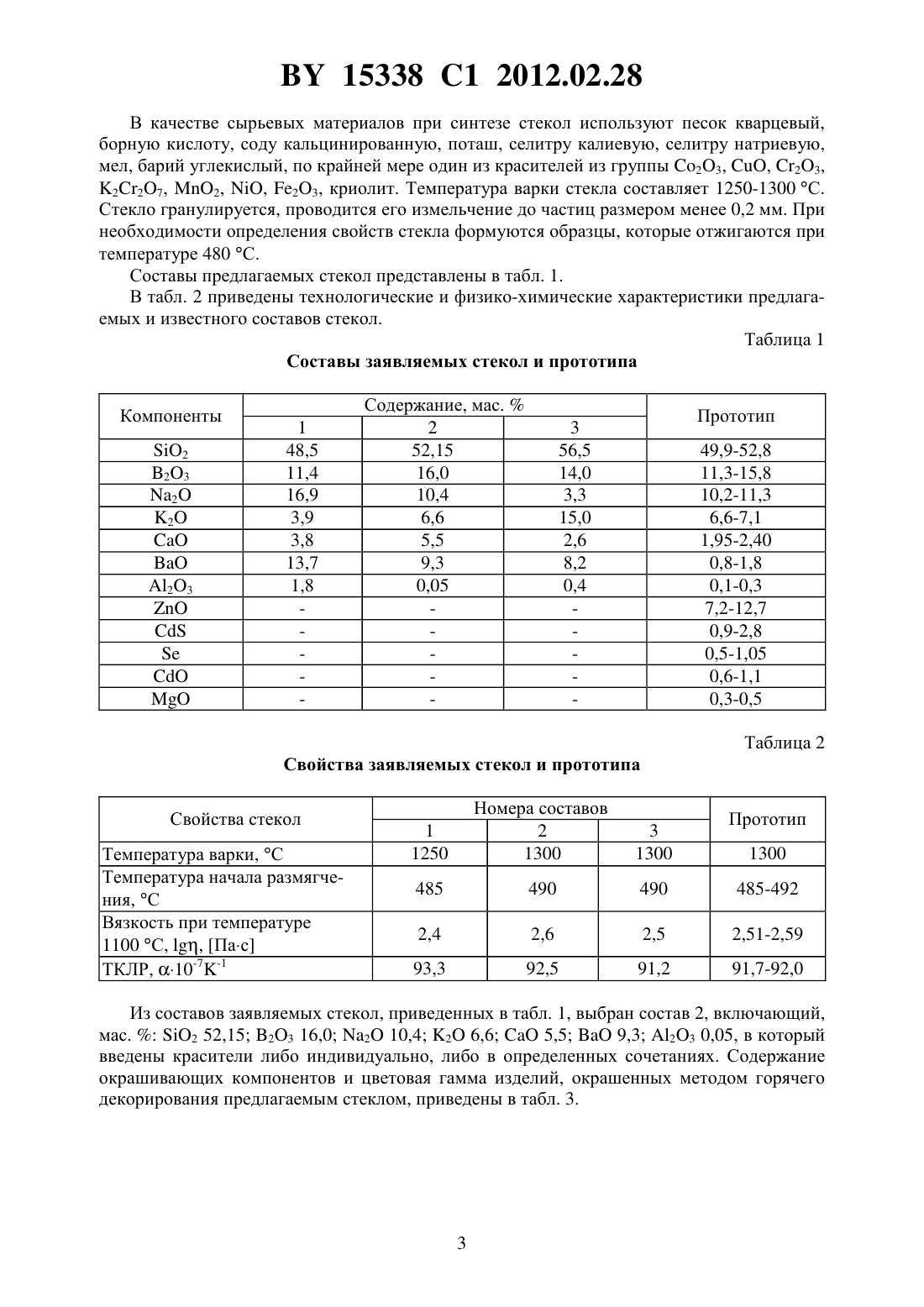

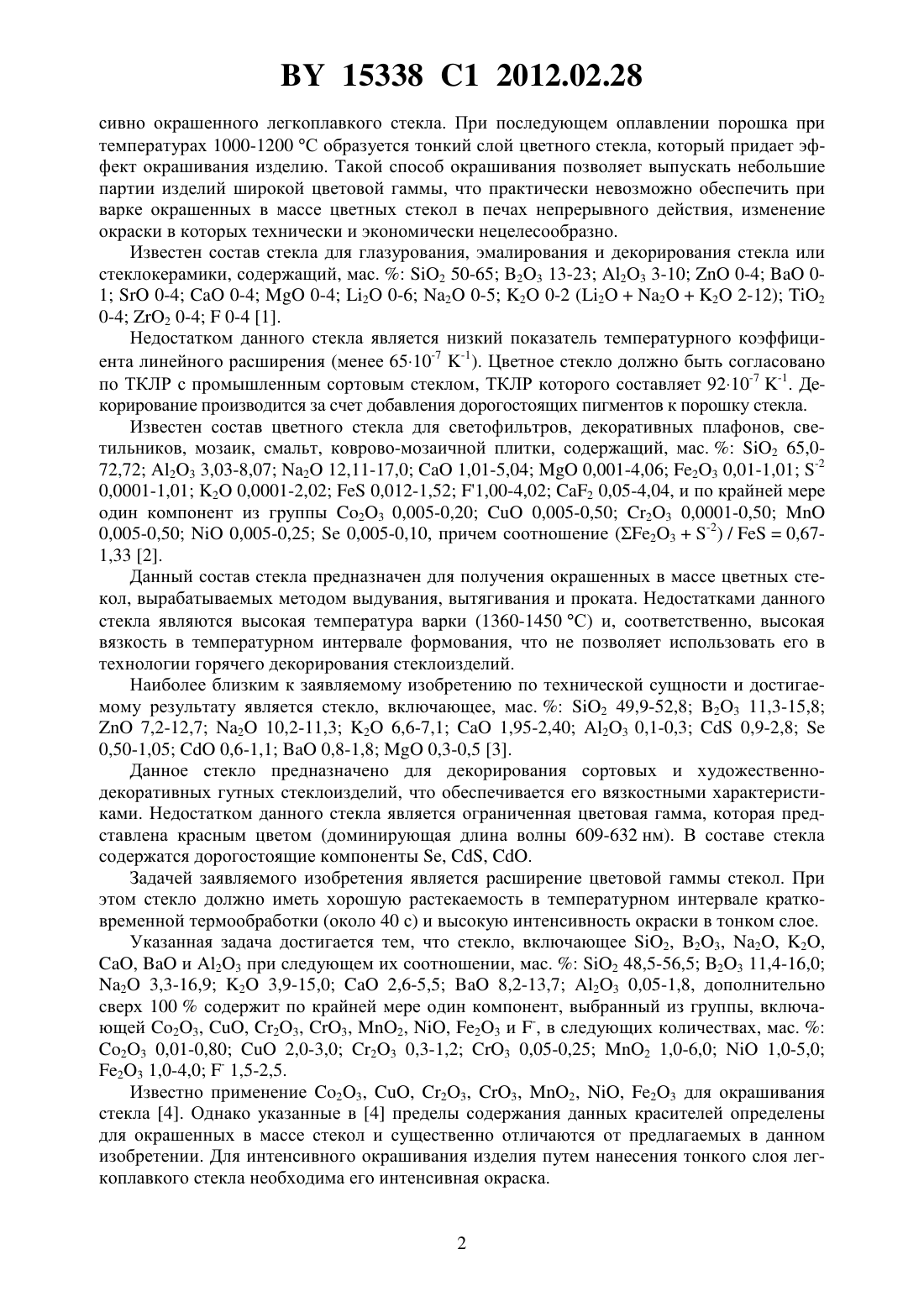

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Папко Людмила Федоровна Левицкий Иван Адамович Галибарова Анна Геннадьевна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Стекло, содержащее 2, 23, 2, 2, ,и 23, отличающееся тем,что дополнительно сверх 100 содержит по меньшей мере один компонент, выбранный из группы, включающей 23, , 23, 3, 2, , 23 и -, при следующем соотношении компонентов, мас.48,5-56,5 2 23 11,4-16,0 2 3,3-16,9 2 3,9-15,0 Изобретение относится к составам цветных стекол и может быть использовано в стекольной промышленности для горячего декорирования сортовых и художественнодекоративных стеклоизделий. В процессе ручной выработки изделий на горячую заготовку (баночку) из бесцветного натрийкальцийсиликатного стекла наносится порошок интен 15338 1 2012.02.28 сивно окрашенного легкоплавкого стекла. При последующем оплавлении порошка при температурах 1000-1200 С образуется тонкий слой цветного стекла, который придает эффект окрашивания изделию. Такой способ окрашивания позволяет выпускать небольшие партии изделий широкой цветовой гаммы, что практически невозможно обеспечить при варке окрашенных в массе цветных стекол в печах непрерывного действия, изменение окраски в которых технически и экономически нецелесообразно. Известен состав стекла для глазурования, эмалирования и декорирования стекла или стеклокерамики, содержащий, мас.2 50-65 23 13-23 23 3-100-4010-40-40-4 2 0-6 2 0-5 2 0-2 (222 2-12) 2 0-4 2 0-40-4 1. Недостатком данного стекла является низкий показатель температурного коэффициента линейного расширения (менее 6510-7 -1). Цветное стекло должно быть согласовано по ТКЛР с промышленным сортовым стеклом, ТКЛР которого составляет 9210-7 -1. Декорирование производится за счет добавления дорогостоящих пигментов к порошку стекла. Известен состав цветного стекла для светофильтров, декоративных плафонов, светильников, мозаик, смальт, коврово-мозаичной плитки, содержащий, мас.2 65,072,72 23 3,03-8,07 2 12,11-17,01,01-5,040,001-4,06 23 0,01-1,01 -2 0,0001-1,01 2 0,0001-2,020,012-1,52 1,00-4,02 2 0,05-4,04, и по крайней мере один компонент из группы 23 0,005-0,200,005-0,50 23 0,0001-0,500,005-0,500,005-0,250,005-0,10, причем соотношение (23-2) /0,671,33 2. Данный состав стекла предназначен для получения окрашенных в массе цветных стекол, вырабатываемых методом выдувания, вытягивания и проката. Недостатками данного стекла являются высокая температура варки (1360-1450 С) и, соответственно, высокая вязкость в температурном интервале формования, что не позволяет использовать его в технологии горячего декорирования стеклоизделий. Наиболее близким к заявляемому изобретению по технической сущности и достигаемому результату является стекло, включающее, мас.2 49,9-52,8 23 11,3-15,87,2-12,7 2 10,2-11,3 2 6,6-7,11,95-2,40 23 0,1-0,30,9-2,80,50-1,050,6-1,10,8-1,80,3-0,5 3. Данное стекло предназначено для декорирования сортовых и художественнодекоративных гутных стеклоизделий, что обеспечивается его вязкостными характеристиками. Недостатком данного стекла является ограниченная цветовая гамма, которая представлена красным цветом (доминирующая длина волны 609-632 нм). В составе стекла содержатся дорогостоящие компоненты , , . Задачей заявляемого изобретения является расширение цветовой гаммы стекол. При этом стекло должно иметь хорошую растекаемость в температурном интервале кратковременной термообработки (около 40 с) и высокую интенсивность окраски в тонком слое. Указанная задача достигается тем, что стекло, включающее 2, 23, 2, 2 и 23 при следующем их соотношении, мас.2 48,5-56,5 23 11,4-16,0 2 3,3-16,9 2 3,9-15,02,6-5,58,2-13,7 23 0,05-1,8, дополнительно сверх 100 содержит по крайней мере один компонент, выбранный из группы, включающей 23, , 23, 3, 2, , 23 и -, в следующих количествах, мас.23 0,01-0,802,0-3,0 23 0,3-1,2 3 0,05-0,25 2 1,0-6,01,0-5,0 23 1,0-4,0 - 1,5-2,5. Известно применение 23, , 23, 3, 2, , 23 для окрашивания стекла 4. Однако указанные в 4 пределы содержания данных красителей определены для окрашенных в массе стекол и существенно отличаются от предлагаемых в данном изобретении. Для интенсивного окрашивания изделия путем нанесения тонкого слоя легкоплавкого стекла необходима его интенсивная окраска. 15338 1 2012.02.28 В качестве сырьевых материалов при синтезе стекол используют песок кварцевый,борную кислоту, соду кальцинированную, поташ, селитру калиевую, селитру натриевую,мел, барий углекислый, по крайней мере один из красителей из группы 23, , 23,227, 2, , 23, криолит. Температура варки стекла составляет 1250-1300 С. Стекло гранулируется, проводится его измельчение до частиц размером менее 0,2 мм. При необходимости определения свойств стекла формуются образцы, которые отжигаются при температуре 480 С. Составы предлагаемых стекол представлены в табл. 1. В табл. 2 приведены технологические и физико-химические характеристики предлагаемых и известного составов стекол. Таблица 1 Составы заявляемых стекол и прототипа Компоненты 2 23 2 2 Свойства заявляемых стекол и прототипа Свойства стекол Температура варки, С Температура начала размягчения, С Вязкость при температуре 1100 С, , Пас ТКЛР, 10-7-1 Из составов заявляемых стекол, приведенных в табл. 1, выбран состав 2, включающий,мас.2 52,15 23 16,0 2 10,4 2 6,65,59,3 23 0,05, в который введены красители либо индивидуально, либо в определенных сочетаниях. Содержание окрашивающих компонентов и цветовая гамма изделий, окрашенных методом горячего декорирования предлагаемым стеклом, приведены в табл. 3. 15338 1 2012.02.28 Таблица 3 Содержание окрашивающих компонентов и окраска декорированных изделий Цвет Содержание окрашивающих компонентов в базовом составе, мас. Фиолетовый Темно 6,0 вишневый Сине 0,3 2,5 фиолетовый Синий 0,01 3,0 Темно-синий 0,05 2,5 Сине-зеленый 0,3 2,0 Бирюзовый 3,0 2,0 Зеленый 1,2 Светло-зеленый 0,35 0,05 1,5 Желто-зеленый 0,55 0,25 1,5 Коричневый 5,0 Красно 1,0 3,0 коричневый Светло-серый 0,05 1,0 1,0 2,0 Темно-серый 0,1 4,0 Заявляемое стекло согласовано по величине ТКЛР с бесцветным сортовым стеклом,ТКЛР которого составляет 92,010-7-1. В сравнении с прототипом заявляемое стекло обеспечивает гораздо более широкую цветовую гамму декорированных изделий, окрашивая их в сине-зеленые, коричневые, серые тона. Интегральное светопропускание в видимой области спектра окрашенных образцов толщиной 2 мм не превышает 22 , что свидетельствует о высокой насыщенности цвета. Низкие показатели вязкости заявляемого стекла при температуре наплавления на изделие обеспечивают хорошую растекаемость покрытия при кратковременном воздействии высоких температур. Применение заявляемого стекла для декорирования сортовых изделий позволяет расширить ассортимент окрашенных сортовых и художественно-декоративных стеклоизделий, оперативно получать высокодекоративные изделия широкой цветовой гаммы на основе бесцветного стекла. В Республике Беларусь данное изобретение может быть внедрено на ОАО Стеклозавод Неман и ПРУП Борисовский хрустальный завод. Источники информации 1. Патент 19834801, МПК 03 8/14, 17/02, 3/091, 2000. 2. Патент 2067560, МПК 03 3/112, 4/02, 1996. 3. Патент РБ 10679, МПК 03 4/00, 3/076, 2008. 4. Коцик И., Небрженский И., Фандерлик И. Окрашивание стекла. - М. Стройиздат,1983. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
