Устройство для высева крупных семян

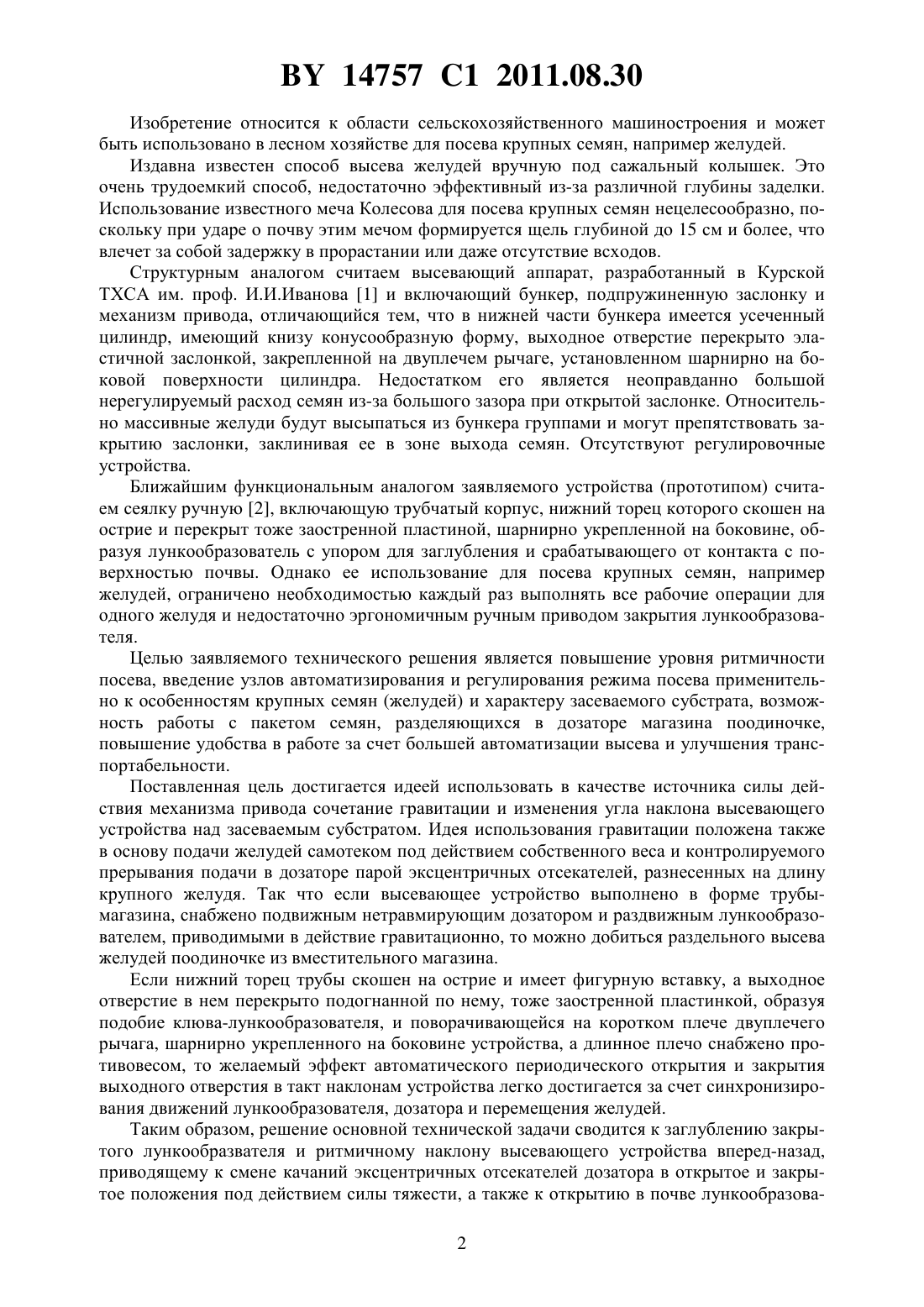

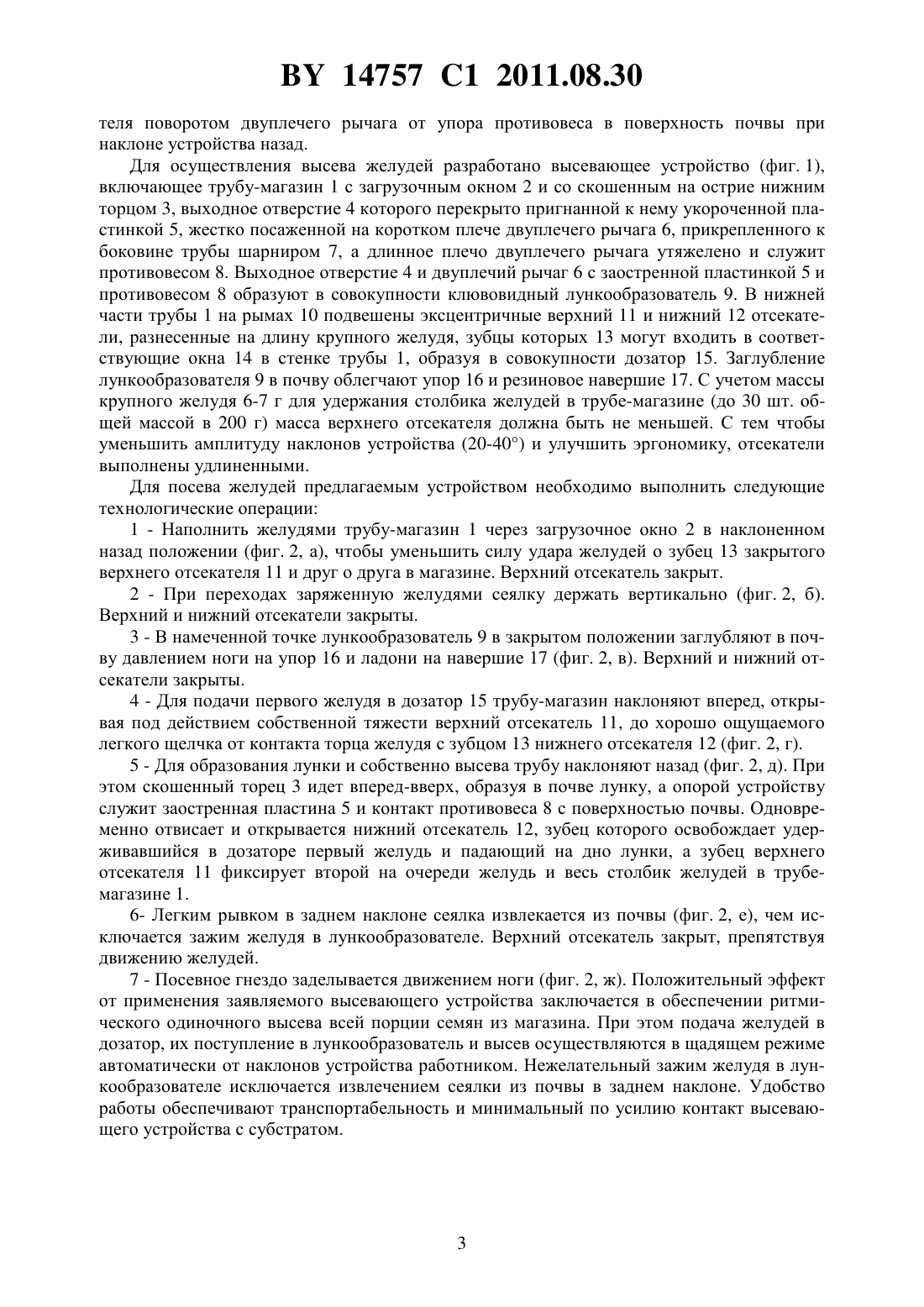

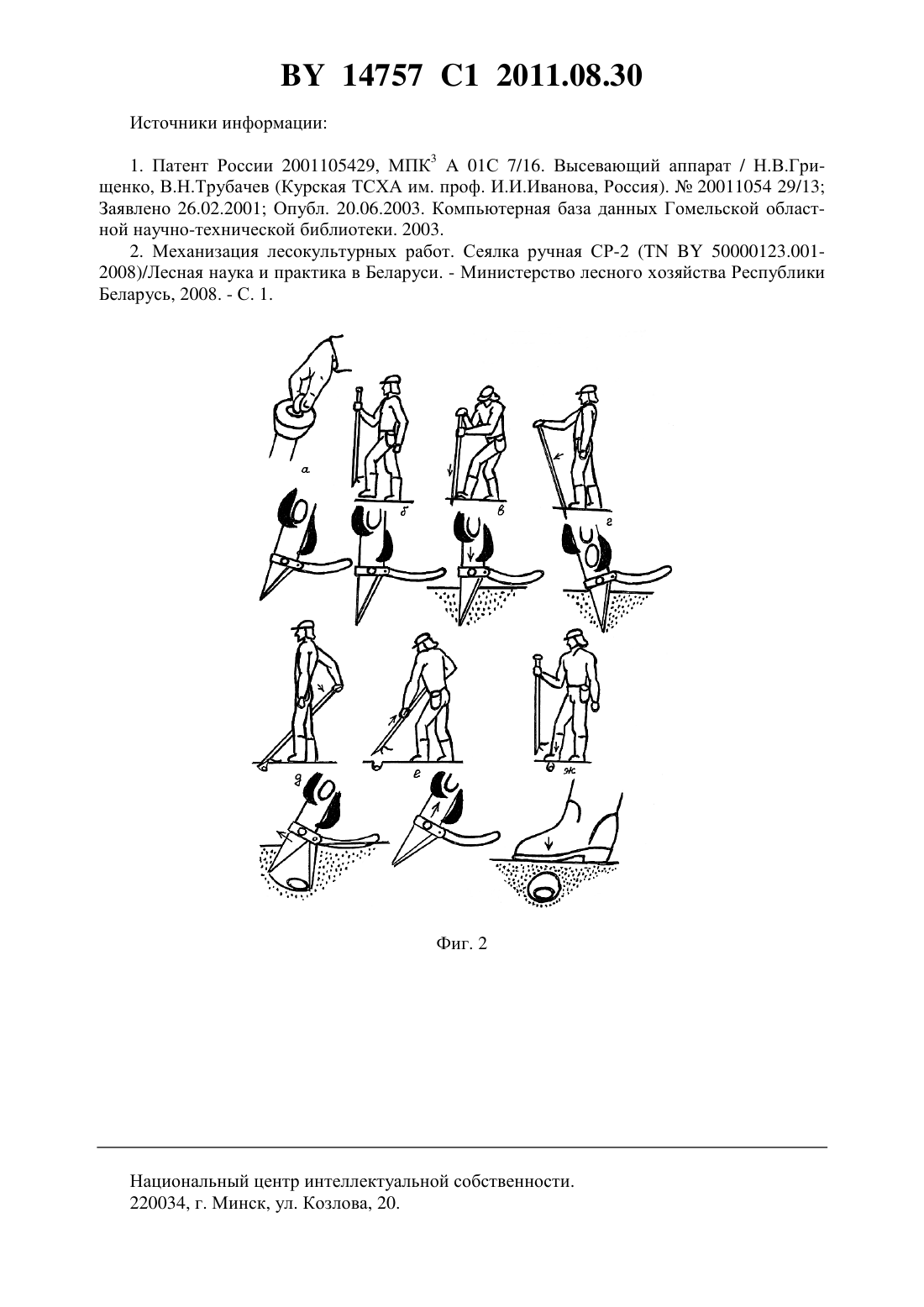

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЫСЕВА КРУПНЫХ СЕМЯН(71) Заявитель Государственное научное учреждение Институт леса Национальной академии наук Беларуси(72) Автор Гедых Валентин Брониславович(73) Патентообладатель Государственное научное учреждение Институт леса Национальной академии наук Беларуси(57) Устройство для высева крупных семян, например желудей, включающее трубу, нижний торец которой скошен на острие, а выходное отверстие трубы перекрыто заостренной пластиной, прикрепленной с противовесом шарнирно к боковине трубы, образуя лункообразователь с упором для заглубления в почву, отличающееся тем, что труба содержит дозатор, выполненный в виде эксцентрично подвешенных на стенке трубы верхнего и нижнего отсекателей с зубцами и с возможностью регулирования ритмичной подачи семян под действием силы тяжести, причем отсекатели подвешены с возможностью входа зубцов в соответствующие окна, выполненные на стенке трубы для удержания семян в трубе и поступления очередного семени из дозатора в лункообразователь. 14757 1 2011.08.30 Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано в лесном хозяйстве для посева крупных семян, например желудей. Издавна известен способ высева желудей вручную под сажальный колышек. Это очень трудоемкий способ, недостаточно эффективный из-за различной глубины заделки. Использование известного меча Колесова для посева крупных семян нецелесообразно, поскольку при ударе о почву этим мечом формируется щель глубиной до 15 см и более, что влечет за собой задержку в прорастании или даже отсутствие всходов. Структурным аналогом считаем высевающий аппарат, разработанный в Курской ТХСА им. проф. И.И.Иванова 1 и включающий бункер, подпружиненную заслонку и механизм привода, отличающийся тем, что в нижней части бункера имеется усеченный цилиндр, имеющий книзу конусообразную форму, выходное отверстие перекрыто эластичной заслонкой, закрепленной на двуплечем рычаге, установленном шарнирно на боковой поверхности цилиндра. Недостатком его является неоправданно большой нерегулируемый расход семян из-за большого зазора при открытой заслонке. Относительно массивные желуди будут высыпаться из бункера группами и могут препятствовать закрытию заслонки, заклинивая ее в зоне выхода семян. Отсутствуют регулировочные устройства. Ближайшим функциональным аналогом заявляемого устройства (прототипом) считаем сеялку ручную 2, включающую трубчатый корпус, нижний торец которого скошен на острие и перекрыт тоже заостренной пластиной, шарнирно укрепленной на боковине, образуя лункообразователь с упором для заглубления и срабатывающего от контакта с поверхностью почвы. Однако ее использование для посева крупных семян, например желудей, ограничено необходимостью каждый раз выполнять все рабочие операции для одного желудя и недостаточно эргономичным ручным приводом закрытия лункообразователя. Целью заявляемого технического решения является повышение уровня ритмичности посева, введение узлов автоматизирования и регулирования режима посева применительно к особенностям крупных семян (желудей) и характеру засеваемого субстрата, возможность работы с пакетом семян, разделяющихся в дозаторе магазина поодиночке,повышение удобства в работе за счет большей автоматизации высева и улучшения транспортабельности. Поставленная цель достигается идеей использовать в качестве источника силы действия механизма привода сочетание гравитации и изменения угла наклона высевающего устройства над засеваемым субстратом. Идея использования гравитации положена также в основу подачи желудей самотеком под действием собственного веса и контролируемого прерывания подачи в дозаторе парой эксцентричных отсекателей, разнесенных на длину крупного желудя. Так что если высевающее устройство выполнено в форме трубымагазина, снабжено подвижным нетравмирующим дозатором и раздвижным лункообразователем, приводимыми в действие гравитационно, то можно добиться раздельного высева желудей поодиночке из вместительного магазина. Если нижний торец трубы скошен на острие и имеет фигурную вставку, а выходное отверстие в нем перекрыто подогнанной по нему, тоже заостренной пластинкой, образуя подобие клюва-лункообразователя, и поворачивающейся на коротком плече двуплечего рычага, шарнирно укрепленного на боковине устройства, а длинное плечо снабжено противовесом, то желаемый эффект автоматического периодического открытия и закрытия выходного отверстия в такт наклонам устройства легко достигается за счет синхронизирования движений лункообразователя, дозатора и перемещения желудей. Таким образом, решение основной технической задачи сводится к заглублению закрытого лункообразвателя и ритмичному наклону высевающего устройства вперед-назад,приводящему к смене качаний эксцентричных отсекателей дозатора в открытое и закрытое положения под действием силы тяжести, а также к открытию в почве лункообразова 2 14757 1 2011.08.30 теля поворотом двуплечего рычага от упора противовеса в поверхность почвы при наклоне устройства назад. Для осуществления высева желудей разработано высевающее устройство (фиг. 1),включающее трубу-магазин 1 с загрузочным окном 2 и со скошенным на острие нижним торцом 3, выходное отверстие 4 которого перекрыто пригнанной к нему укороченной пластинкой 5, жестко посаженной на коротком плече двуплечего рычага 6, прикрепленного к боковине трубы шарниром 7, а длинное плечо двуплечего рычага утяжелено и служит противовесом 8. Выходное отверстие 4 и двуплечий рычаг 6 с заостренной пластинкой 5 и противовесом 8 образуют в совокупности клювовидный лункообразователь 9. В нижней части трубы 1 на рымах 10 подвешены эксцентричные верхний 11 и нижний 12 отсекатели, разнесенные на длину крупного желудя, зубцы которых 13 могут входить в соответствующие окна 14 в стенке трубы 1, образуя в совокупности дозатор 15. Заглубление лункообразователя 9 в почву облегчают упор 16 и резиновое навершие 17. С учетом массы крупного желудя 6-7 г для удержания столбика желудей в трубе-магазине (до 30 шт. общей массой в 200 г) масса верхнего отсекателя должна быть не меньшей. С тем чтобы уменьшить амплитуду наклонов устройства (20-40) и улучшить эргономику, отсекатели выполнены удлиненными. Для посева желудей предлагаемым устройством необходимо выполнить следующие технологические операции 1 - Наполнить желудями трубу-магазин 1 через загрузочное окно 2 в наклоненном назад положении (фиг. 2, а), чтобы уменьшить силу удара желудей о зубец 13 закрытого верхнего отсекателя 11 и друг о друга в магазине. Верхний отсекатель закрыт. 2 - При переходах заряженную желудями сеялку держать вертикально (фиг. 2, б). Верхний и нижний отсекатели закрыты. 3 - В намеченной точке лункообразователь 9 в закрытом положении заглубляют в почву давлением ноги на упор 16 и ладони на навершие 17 (фиг. 2, в). Верхний и нижний отсекатели закрыты. 4 - Для подачи первого желудя в дозатор 15 трубу-магазин наклоняют вперед, открывая под действием собственной тяжести верхний отсекатель 11, до хорошо ощущаемого легкого щелчка от контакта торца желудя с зубцом 13 нижнего отсекателя 12 (фиг. 2, г). 5 - Для образования лунки и собственно высева трубу наклоняют назад (фиг. 2, д). При этом скошенный торец 3 идет вперед-вверх, образуя в почве лунку, а опорой устройству служит заостренная пластина 5 и контакт противовеса 8 с поверхностью почвы. Одновременно отвисает и открывается нижний отсекатель 12, зубец которого освобождает удерживавшийся в дозаторе первый желудь и падающий на дно лунки, а зубец верхнего отсекателя 11 фиксирует второй на очереди желудь и весь столбик желудей в трубемагазине 1. 6- Легким рывком в заднем наклоне сеялка извлекается из почвы (фиг. 2, е), чем исключается зажим желудя в лункообразователе. Верхний отсекатель закрыт, препятствуя движению желудей. 7 - Посевное гнездо заделывается движением ноги (фиг. 2, ж). Положительный эффект от применения заявляемого высевающего устройства заключается в обеспечении ритмического одиночного высева всей порции семян из магазина. При этом подача желудей в дозатор, их поступление в лункообразователь и высев осуществляются в щадящем режиме автоматически от наклонов устройства работником. Нежелательный зажим желудя в лункообразователе исключается извлечением сеялки из почвы в заднем наклоне. Удобство работы обеспечивают транспортабельность и минимальный по усилию контакт высевающего устройства с субстратом. 14757 1 2011.08.30 Источники информации 1. Патент России 2001105429, МПК 301 С 7/16. Высевающий аппарат / Н.В.Грищенко, В.Н.Трубачев (Курская ТСХА им. проф. И.И.Иванова, Россия).20011054 29/13 Заявлено 26.02.2001 Опубл. 20.06.2003. Компьютерная база данных Гомельской областной научно-технической библиотеки. 2003. 2. Механизация лесокультурных работ. Сеялка ручная СР-2 (50000123.0012008)/Лесная наука и практика в Беларуси. - Министерство лесного хозяйства Республики Беларусь, 2008. - С. 1. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
