Протравливатель семян

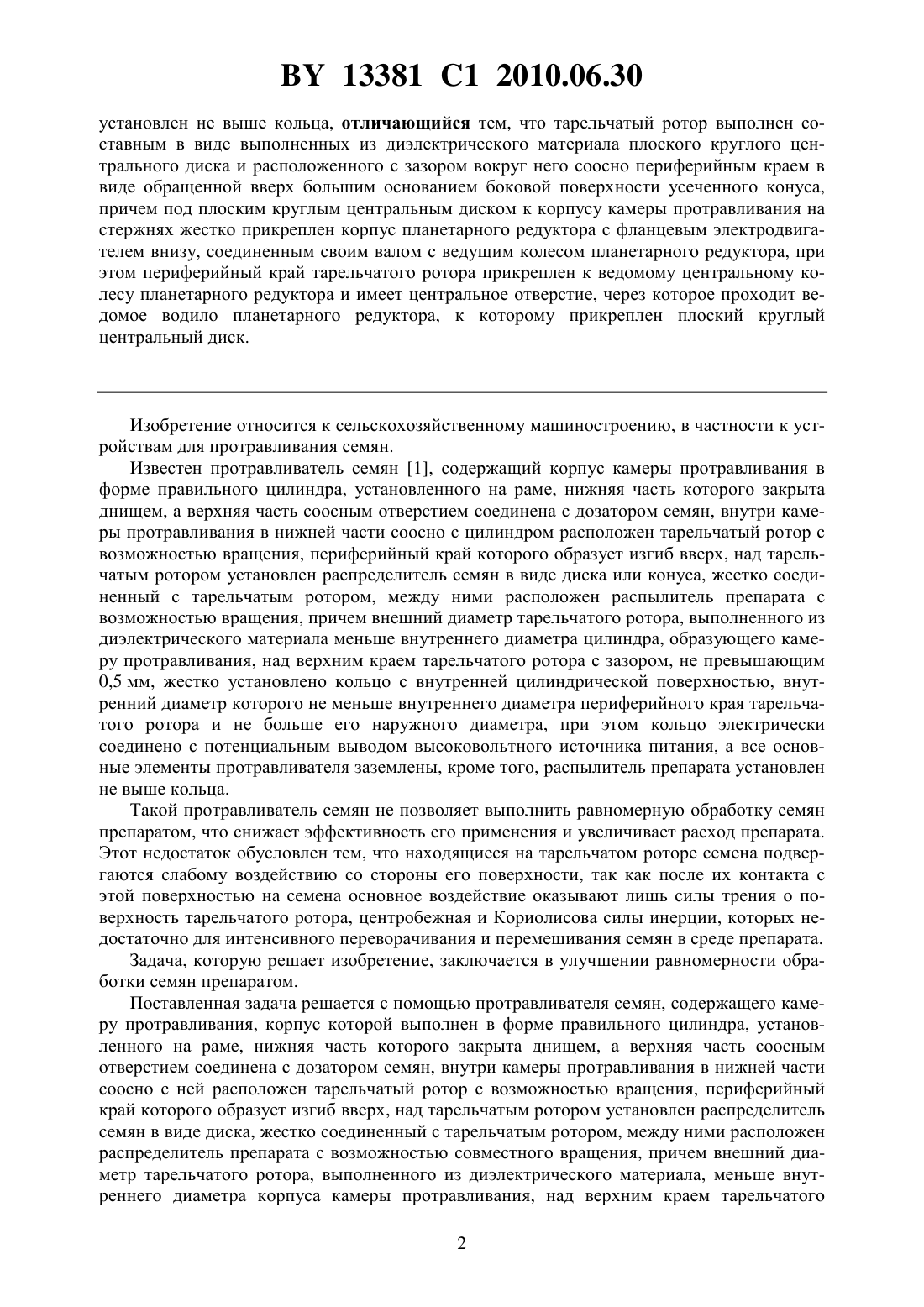

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Протравливатель семян, содержащий камеру протравливания, корпус которой выполнен в форме правильного цилиндра, установленного на раме, нижняя часть которого закрыта днищем, а верхняя часть соосным отверстием соединена с дозатором семян, внутри камеры протравливания в нижней части соосно с ней расположен тарельчатый ротор с возможностью вращения, периферийный край которого образует изгиб вверх, над тарельчатым ротором установлен распределитель семян в виде диска, жестко соединенный с тарельчатым ротором, между ними расположен распылитель препарата с возможностью совместного вращения, причем внешний диаметр тарельчатого ротора, выполненного из диэлектрического материала, меньше внутреннего диаметра корпуса камеры протравливания, над верхним краем тарельчатого ротора с зазором, не превышающим 0,5 мм, жестко установлено кольцо с внутренней цилиндрической поверхностью, внутренний диаметр которого не меньше внутреннего диаметра периферийного края тарельчатого ротора и не больше его наружного диаметра, при этом кольцо электрически соединено с потенциальным выводом высоковольтного источника питания, кроме того, распылитель препарата 13381 1 2010.06.30 установлен не выше кольца, отличающийся тем, что тарельчатый ротор выполнен составным в виде выполненных из диэлектрического материала плоского круглого центрального диска и расположенного с зазором вокруг него соосно периферийным краем в виде обращенной вверх большим основанием боковой поверхности усеченного конуса,причем под плоским круглым центральным диском к корпусу камеры протравливания на стержнях жестко прикреплен корпус планетарного редуктора с фланцевым электродвигателем внизу, соединенным своим валом с ведущим колесом планетарного редуктора, при этом периферийный край тарельчатого ротора прикреплен к ведомому центральному колесу планетарного редуктора и имеет центральное отверстие, через которое проходит ведомое водило планетарного редуктора, к которому прикреплен плоский круглый центральный диск. Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для протравливания семян. Известен протравливатель семян 1, содержащий корпус камеры протравливания в форме правильного цилиндра, установленного на раме, нижняя часть которого закрыта днищем, а верхняя часть соосным отверстием соединена с дозатором семян, внутри камеры протравливания в нижней части соосно с цилиндром расположен тарельчатый ротор с возможностью вращения, периферийный край которого образует изгиб вверх, над тарельчатым ротором установлен распределитель семян в виде диска или конуса, жестко соединенный с тарельчатым ротором, между ними расположен распылитель препарата с возможностью вращения, причем внешний диаметр тарельчатого ротора, выполненного из диэлектрического материала меньше внутреннего диаметра цилиндра, образующего камеру протравливания, над верхним краем тарельчатого ротора с зазором, не превышающим 0,5 мм, жестко установлено кольцо с внутренней цилиндрической поверхностью, внутренний диаметр которого не меньше внутреннего диаметра периферийного края тарельчатого ротора и не больше его наружного диаметра, при этом кольцо электрически соединено с потенциальным выводом высоковольтного источника питания, а все основные элементы протравливателя заземлены, кроме того, распылитель препарата установлен не выше кольца. Такой протравливатель семян не позволяет выполнить равномерную обработку семян препаратом, что снижает эффективность его применения и увеличивает расход препарата. Этот недостаток обусловлен тем, что находящиеся на тарельчатом роторе семена подвергаются слабому воздействию со стороны его поверхности, так как после их контакта с этой поверхностью на семена основное воздействие оказывают лишь силы трения о поверхность тарельчатого ротора, центробежная и Кориолисова силы инерции, которых недостаточно для интенсивного переворачивания и перемешивания семян в среде препарата. Задача, которую решает изобретение, заключается в улучшении равномерности обработки семян препаратом. Поставленная задача решается с помощью протравливателя семян, содержащего камеру протравливания, корпус которой выполнен в форме правильного цилиндра, установленного на раме, нижняя часть которого закрыта днищем, а верхняя часть соосным отверстием соединена с дозатором семян, внутри камеры протравливания в нижней части соосно с ней расположен тарельчатый ротор с возможностью вращения, периферийный край которого образует изгиб вверх, над тарельчатым ротором установлен распределитель семян в виде диска, жестко соединенный с тарельчатым ротором, между ними расположен распределитель препарата с возможностью совместного вращения, причем внешний диаметр тарельчатого ротора, выполненного из диэлектрического материала, меньше внутреннего диаметра корпуса камеры протравливания, над верхним краем тарельчатого 2 13381 1 2010.06.30 ротора с зазором, не превышающим 0,5 мм, жестко установлено кольцо с внутренней цилиндрической поверхностью, внутренний диаметр которого не меньше внутреннего диаметра периферийного края тарельчатого ротора и не больше его наружного диаметра, при этом кольцо электрически соединено с потенциальным выводом высоковольтного источника питания, кроме того, распылитель препарата установлен не выше кольца, где тарельчатый ротор выполнен составным в виде выполненных из диэлектрического материала плоского круглого центрального диска и расположенного с зазором вокруг него соосно периферийным краем в виде обращенной вверх большим основанием боковой поверхности усеченного конуса, причем под плоским круглым центральным диском к корпусу камеры протравливания на стержнях жестко прикреплен корпус планетарного редуктора с фланцевым электродвигателем снизу, соединенным своим валом с ведущим колесом планетарного редуктора, при этом периферийный край тарельчатого ротора прикреплен к ведомому центральному колесу планетарного редуктора и имеет центральное отверстие,через которое проходит ведомое водило планетарного редуктора, к которому прикреплен плоский круглый центральный диск. На фигуре показан схематично общий вид протравливателя семян в разрезе. Протравливатель семян установлен на раме (на фигуре не показана) и содержит дозатор семян 1, насос-дозатор рабочей жидкости 2, заземленный корпус камеры протравливания 3 в форме правильного цилиндра, нижняя часть которого закрыта днищем, а верхняя часть соосным отверстием соединена с дозатором семян 1. Внутри камеры протравливания 3 в нижней части соосно с цилиндром расположен тарельчатый ротор, выполненный составным в виде выполненных из диэлектрического материала плоского круглого центрального диска 7 и расположенного с зазором сверху и вокруг него соосно периферийным краем в виде обращенной вверх большим основанием боковой поверхности усеченного конуса 8 с возможностью вращения. Над тарельчатым ротором установлен распределитель семян 4 в виде диска, жестко соединенный с круглым центральным диском 7 тарельчатого ротора с помощью шпилек 17, между ними расположен распределитель препарата 5 с возможностью совместного вращения, причем внешний диаметр тарельчатого ротора, выполненного из диэлектрического материала, меньше внутреннего диаметра цилиндра, образующего камеру протравливания 3. Над верхним краем тарельчатого ротора с зазором, не превышающим 0,5 мм, жестко установлено кольцо 6 с внутренней цилиндрической поверхностью, внутренний диаметр которого не меньше внутреннего диаметра периферийного края в виде обращенной вверх большим основанием боковой поверхности усеченного конуса 8 тарельчатого ротора и не больше его наружного диаметра, при этом кольцо 6 электрически соединено с потенциальным выводом высоковольтного источника питания 9, а все основные элементы протравливателя заземлены,кроме того, распылитель препарата 5 установлен не выше кольца 6. Под плоским круглым центральным диском 7 тарельчатого ротора к корпусу камеры протравливателя 3 на стержнях 10 жестко крепится корпус 11 планетарного редуктора 2 с фланцевым электродвигателем 12 внизу, соединенный своим валом 13 с ведущим колесом планетарного редуктора 14, при этом периферийный край в виде обращенной вверх большим основанием боковой поверхности усеченного конуса 8 тарельчатого ротора прикреплен к ведомому центральному колесу 15 планетарного редуктора и имеет центральное отверстие, через которое проходит ведомое водило 16 планетарного редуктора, к которому прикреплен плоский круглый центральный диск 7 и далее сверху распределитель препарата 5. Распределитель препарата 5 представляет собой дисковый распылитель диаметром 200 мм. Распределитель семян 4 выполнен из диэлектрического материала в виде диска диаметром 320 мм. Внутренний диаметр верхнего периферийного края 8 в виде обращенной вверх большим основанием боковой поверхности усеченного конуса составляет 600 мм. Внутренняя поверхность кольца 6 является цилиндрической диаметром 600 мм и высотой 15 мм.Кольцо 6 выполнено из проводящего материала, электрически соединено с 3 13381 1 2010.06.30 отрицательным полюсом источника питания 9 и прикреплено к камере протравливания 3 держателями 18, выполненными из диэлектрического материала. Зазор между кольцом 6 и верхним периферийным краем 8 в виде обращенной вверх большим основанием боковой поверхности усеченного конуса тарельчатого ротора составляет не более 0,5 мм. Распылитель препарата 5 расположен не выше нижнего уровня кольца 6. Подача препарата на распылитель препарата 5 осуществляется трубкой 19, проходящей от насоса-дозатора 2 через осевое отверстие распределителя семян 4. Протравливатель семян работает следующим образом. Перед началом работы включают источник питания 9, электродвигатель 12 и привод(на фигуре не показан) дозатора семян 1 и насоса-дозатора рабочей жидкости 2. Распределитель препарата 5, распределитель семян 4 и плоский круглый центральный диск 7 тарельчатого ротора начинают вращаться в одну сторону, а расположенный с зазором вокруг плоского круглого центрального диска 7 соосно периферийный край 8 тарельчатого ротора в виде обращенной вверх большим основанием боковой поверхности усеченного конуса - в противоположную 2. От источника питания 9 на кольцо 6 подается отрицательный потенциал. Семена поступают на вращающийся распределитель семян 4 в количестве, определенном дозатором семян 1, а затем под действием центробежных сил поступают в область взаимодействия с препаратом. Препарат подается через трубку 19 насосом-дозатором 2 на вращающийся распылитель препарата 5. Между кольцом 6 и заземленным распылителем препарата 5 создается электрическое поле. Частицы препарата,отрываясь от кромки вращающегося распылителя препарата 5, приобретают в электрическом поле положительный заряд и попадают в область взаимодействия семян и препарата. Положительно заряженные частицы препарата за счет сил зеркального отображения притягиваются к семенам и обволакивают их. Попадая на плоский круглый центральный диск 7 тарельчатого ротора обработанные семена под действием силы трения о его поверхность,центробежной и Кориолисовой сил инерции продолжают перемешиваться друг с другом и с частицами препарата, увеличивая равномерность его распределения по поверхности семян. При дальнейшем попадании семян на вращающийся в противоположную сторону периферийный край 8 тарельчатого ротора в виде обращенной вверх большим основанием боковой поверхности усеченного конуса, силы трения, воздействующие на семена, меняют свое направление на противоположное, что существенно увеличивает степень перемешивания семян и соответственно увеличивает равномерность распределения препарата по их поверхности. Зазор 0,5 мм между кольцом 6 и верхним периферийным краем 8 тарельчатого ротора в виде обращенной вверх большим основанием боковой поверхности усеченного конуса позволяет избежать травмирования семян, которые под действием центробежных сил переваливаются через кольцо 6 и попадают в выгрузное устройство (на фигуре не показано). Те частицы препарата, которые не осели на семенах и за счет центробежных сил покинули зону взаимодействия семян и препарата, под действием электрического поля, создаваемого отрицательно заряженным кольцом 6 и заземленным распылителем препарата 5, изменяют траекторию движения и направляются к поверхности кольца 6, с которого подбираются перемешивающимися семенами. Источники информации 1. Патент РФ на изобретение 2219693 С 2, МПК А 01 С 1/08 // Бюл.36.- 2003. 2. Кузьмин А.В., Чернин И.М., Козинцов Б.С. Расчеты деталей машин. - Мн. Вышейшая школа, 1986. - С. 188190. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
