Планирующая головка

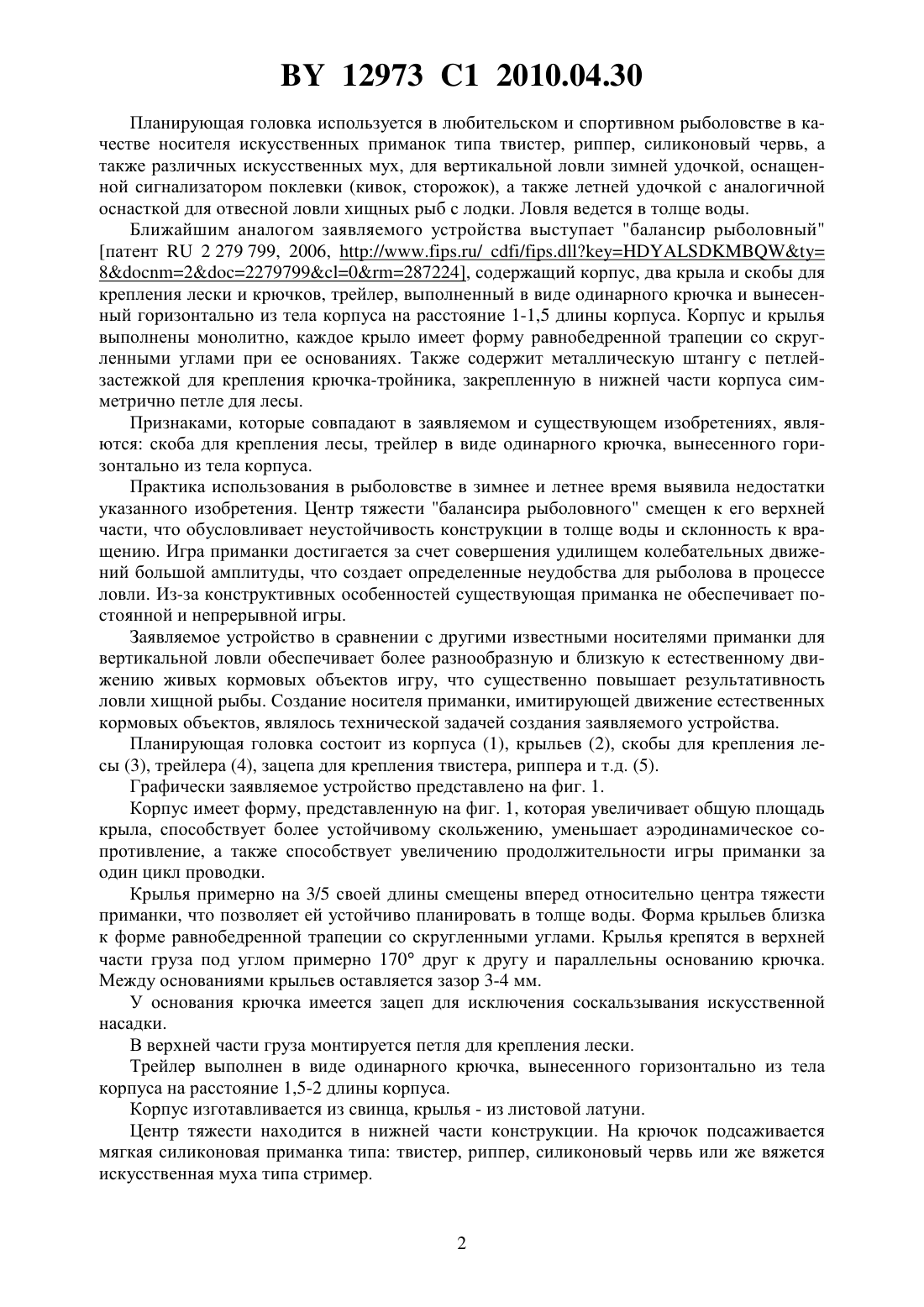

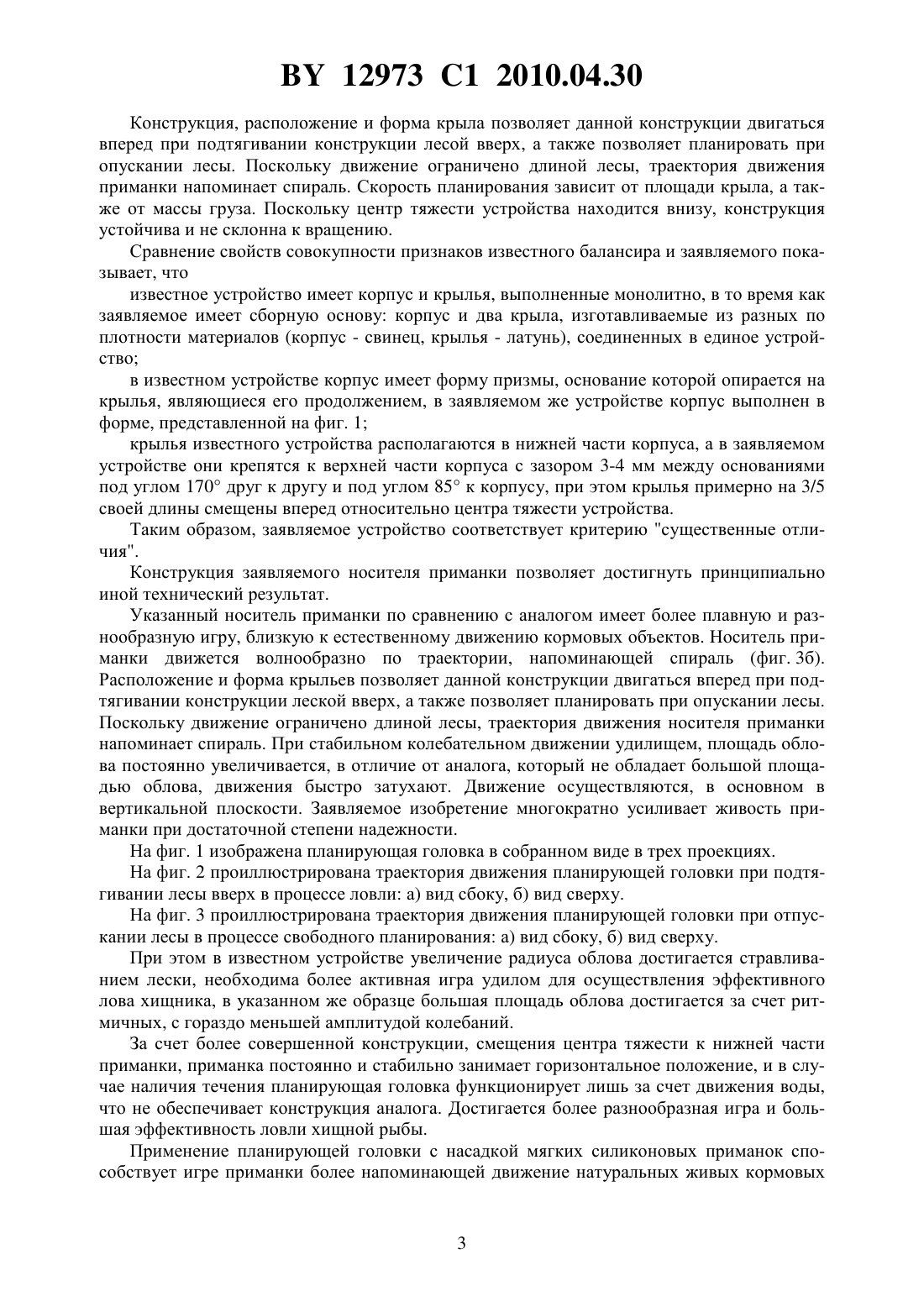

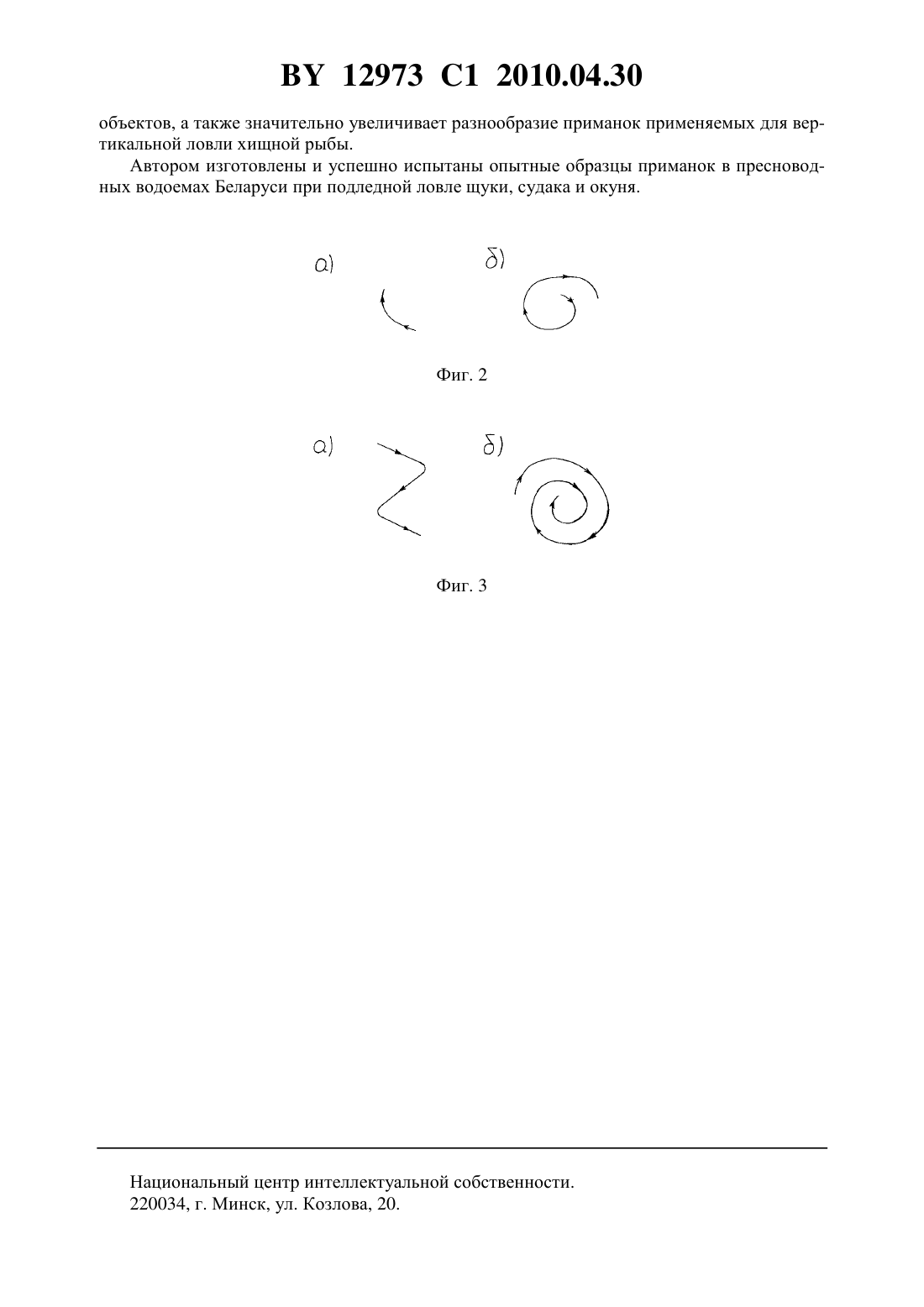

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ходанович Владимир Эдвардович(72) Автор Ходанович Владимир Эдвардович(73) Патентообладатель Ходанович Владимир Эдвардович(57) Планирующая головка, содержащая корпус, два крыла, имеющих форму, близкую к форме равнобедренной трапеции со скругленными углами, скобу для крепления лески,трейлер в виде одинарного крючка, у основания которого выполнен зацеп для крепления искусственной приманки, отличающаяся тем, что корпус выполнен из свинца и имеет форму, как показано на фигуре 1 чертежей, крылья выполнены из листовой латуни и закреплены в верхней части корпуса с зазором 3-4 мм между их основаниями под углом 170 друг к другу и под углом 85 к корпусу, при этом крылья примерно на 3/5 своей длины смещены вперед относительно центра тяжести головки. 12973 1 2010.04.30 Планирующая головка используется в любительском и спортивном рыболовстве в качестве носителя искусственных приманок типа твистер, риппер, силиконовый червь, а также различных искусственных мух, для вертикальной ловли зимней удочкой, оснащенной сигнализатором поклевки (кивок, сторожок), а также летней удочкой с аналогичной оснасткой для отвесной ловли хищных рыб с лодки. Ловля ведется в толще воды. Ближайшим аналогом заявляемого устройства выступает балансир рыболовный патент 2 279 799, 2006, /// /. 8222797990287224, содержащий корпус, два крыла и скобы для крепления лески и крючков, трейлер, выполненный в виде одинарного крючка и вынесенный горизонтально из тела корпуса на расстояние 1-1,5 длины корпуса. Корпус и крылья выполнены монолитно, каждое крыло имеет форму равнобедренной трапеции со скругленными углами при ее основаниях. Также содержит металлическую штангу с петлейзастежкой для крепления крючка-тройника, закрепленную в нижней части корпуса симметрично петле для лесы. Признаками, которые совпадают в заявляемом и существующем изобретениях, являются скоба для крепления лесы, трейлер в виде одинарного крючка, вынесенного горизонтально из тела корпуса. Практика использования в рыболовстве в зимнее и летнее время выявила недостатки указанного изобретения. Центр тяжести балансира рыболовного смещен к его верхней части, что обусловливает неустойчивость конструкции в толще воды и склонность к вращению. Игра приманки достигается за счет совершения удилищем колебательных движений большой амплитуды, что создает определенные неудобства для рыболова в процессе ловли. Из-за конструктивных особенностей существующая приманка не обеспечивает постоянной и непрерывной игры. Заявляемое устройство в сравнении с другими известными носителями приманки для вертикальной ловли обеспечивает более разнообразную и близкую к естественному движению живых кормовых объектов игру, что существенно повышает результативность ловли хищной рыбы. Создание носителя приманки, имитирующей движение естественных кормовых объектов, являлось технической задачей создания заявляемого устройства. Планирующая головка состоит из корпуса (1), крыльев (2), скобы для крепления лесы (3), трейлера (4), зацепа для крепления твистера, риппера и т.д. (5). Графически заявляемое устройство представлено на фиг. 1. Корпус имеет форму, представленную на фиг. 1, которая увеличивает общую площадь крыла, способствует более устойчивому скольжению, уменьшает аэродинамическое сопротивление, а также способствует увеличению продолжительности игры приманки за один цикл проводки. Крылья примерно на 3/5 своей длины смещены вперед относительно центра тяжести приманки, что позволяет ей устойчиво планировать в толще воды. Форма крыльев близка к форме равнобедренной трапеции со скругленными углами. Крылья крепятся в верхней части груза под углом примерно 170 друг к другу и параллельны основанию крючка. Между основаниями крыльев оставляется зазор 3-4 мм. У основания крючка имеется зацеп для исключения соскальзывания искусственной насадки. В верхней части груза монтируется петля для крепления лески. Трейлер выполнен в виде одинарного крючка, вынесенного горизонтально из тела корпуса на расстояние 1,5-2 длины корпуса. Корпус изготавливается из свинца, крылья - из листовой латуни. Центр тяжести находится в нижней части конструкции. На крючок подсаживается мягкая силиконовая приманка типа твистер, риппер, силиконовый червь или же вяжется искусственная муха типа стример. 12973 1 2010.04.30 Конструкция, расположение и форма крыла позволяет данной конструкции двигаться вперед при подтягивании конструкции лесой вверх, а также позволяет планировать при опускании лесы. Поскольку движение ограничено длиной лесы, траектория движения приманки напоминает спираль. Скорость планирования зависит от площади крыла, а также от массы груза. Поскольку центр тяжести устройства находится внизу, конструкция устойчива и не склонна к вращению. Сравнение свойств совокупности признаков известного балансира и заявляемого показывает, что известное устройство имеет корпус и крылья, выполненные монолитно, в то время как заявляемое имеет сборную основу корпус и два крыла, изготавливаемые из разных по плотности материалов (корпус - свинец, крылья - латунь), соединенных в единое устройство в известном устройстве корпус имеет форму призмы, основание которой опирается на крылья, являющиеся его продолжением, в заявляемом же устройстве корпус выполнен в форме, представленной на фиг. 1 крылья известного устройства располагаются в нижней части корпуса, а в заявляемом устройстве они крепятся к верхней части корпуса с зазором 3-4 мм между основаниями под углом 170 друг к другу и под углом 85 к корпусу, при этом крылья примерно на 3/5 своей длины смещены вперед относительно центра тяжести устройства. Таким образом, заявляемое устройство соответствует критерию существенные отличия. Конструкция заявляемого носителя приманки позволяет достигнуть принципиально иной технический результат. Указанный носитель приманки по сравнению с аналогом имеет более плавную и разнообразную игру, близкую к естественному движению кормовых объектов. Носитель приманки движется волнообразно по траектории, напоминающей спираль (фиг. 3 б). Расположение и форма крыльев позволяет данной конструкции двигаться вперед при подтягивании конструкции леской вверх, а также позволяет планировать при опускании лесы. Поскольку движение ограничено длиной лесы, траектория движения носителя приманки напоминает спираль. При стабильном колебательном движении удилищем, площадь облова постоянно увеличивается, в отличие от аналога, который не обладает большой площадью облова, движения быстро затухают. Движение осуществляются, в основном в вертикальной плоскости. Заявляемое изобретение многократно усиливает живость приманки при достаточной степени надежности. На фиг. 1 изображена планирующая головка в собранном виде в трех проекциях. На фиг. 2 проиллюстрирована траектория движения планирующей головки при подтягивании лесы вверх в процессе ловли а) вид сбоку, б) вид сверху. На фиг. 3 проиллюстрирована траектория движения планирующей головки при отпускании лесы в процессе свободного планирования а) вид сбоку, б) вид сверху. При этом в известном устройстве увеличение радиуса облова достигается стравливанием лески, необходима более активная игра удилом для осуществления эффективного лова хищника, в указанном же образце большая площадь облова достигается за счет ритмичных, с гораздо меньшей амплитудой колебаний. За счет более совершенной конструкции, смещения центра тяжести к нижней части приманки, приманка постоянно и стабильно занимает горизонтальное положение, и в случае наличия течения планирующая головка функционирует лишь за счет движения воды,что не обеспечивает конструкция аналога. Достигается более разнообразная игра и большая эффективность ловли хищной рыбы. Применение планирующей головки с насадкой мягких силиконовых приманок способствует игре приманки более напоминающей движение натуральных живых кормовых 12973 1 2010.04.30 объектов, а также значительно увеличивает разнообразие приманок применяемых для вертикальной ловли хищной рыбы. Автором изготовлены и успешно испытаны опытные образцы приманок в пресноводных водоемах Беларуси при подледной ловле щуки, судака и окуня. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
