Устройство для формирования монолитных бетонных каналов

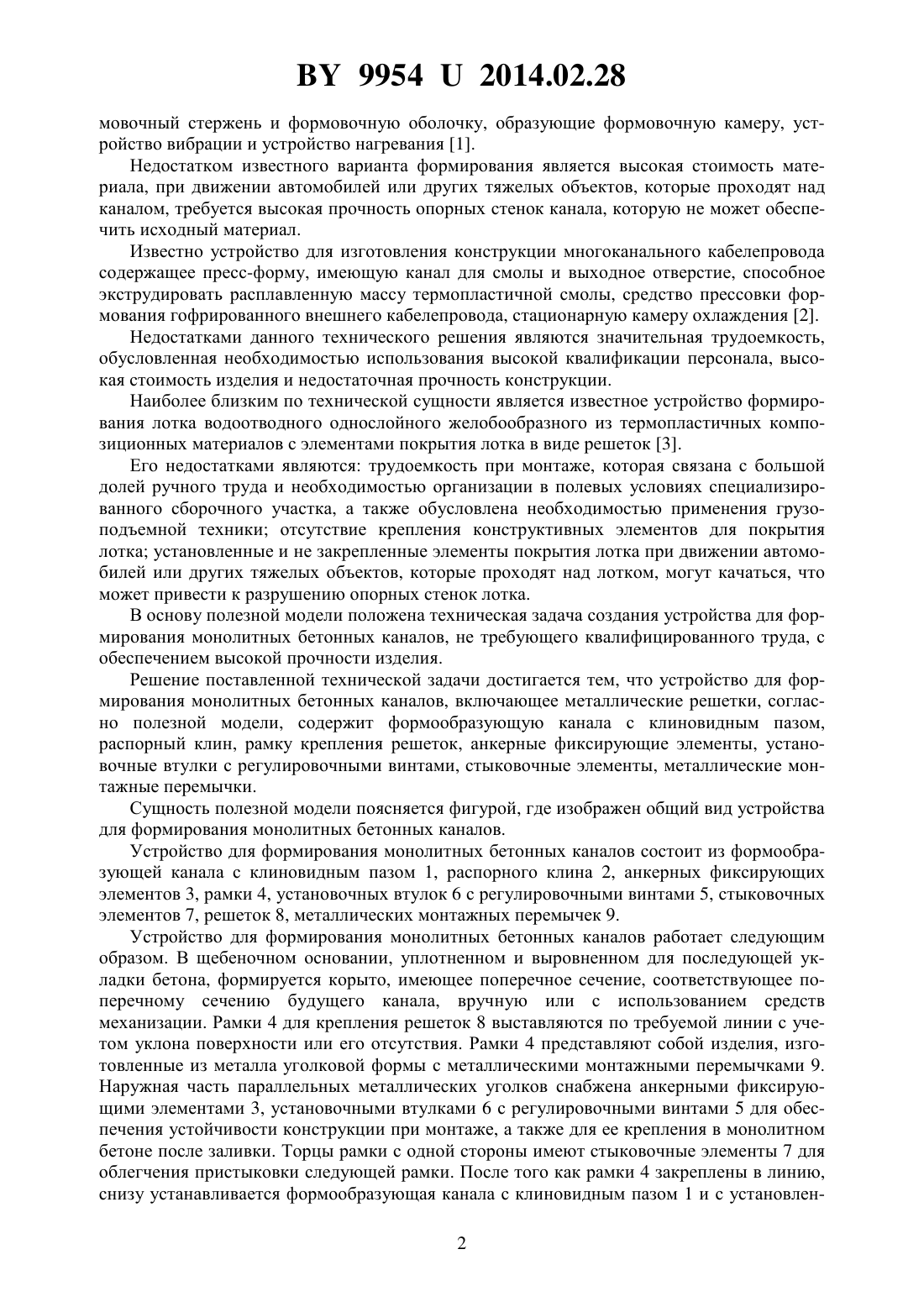

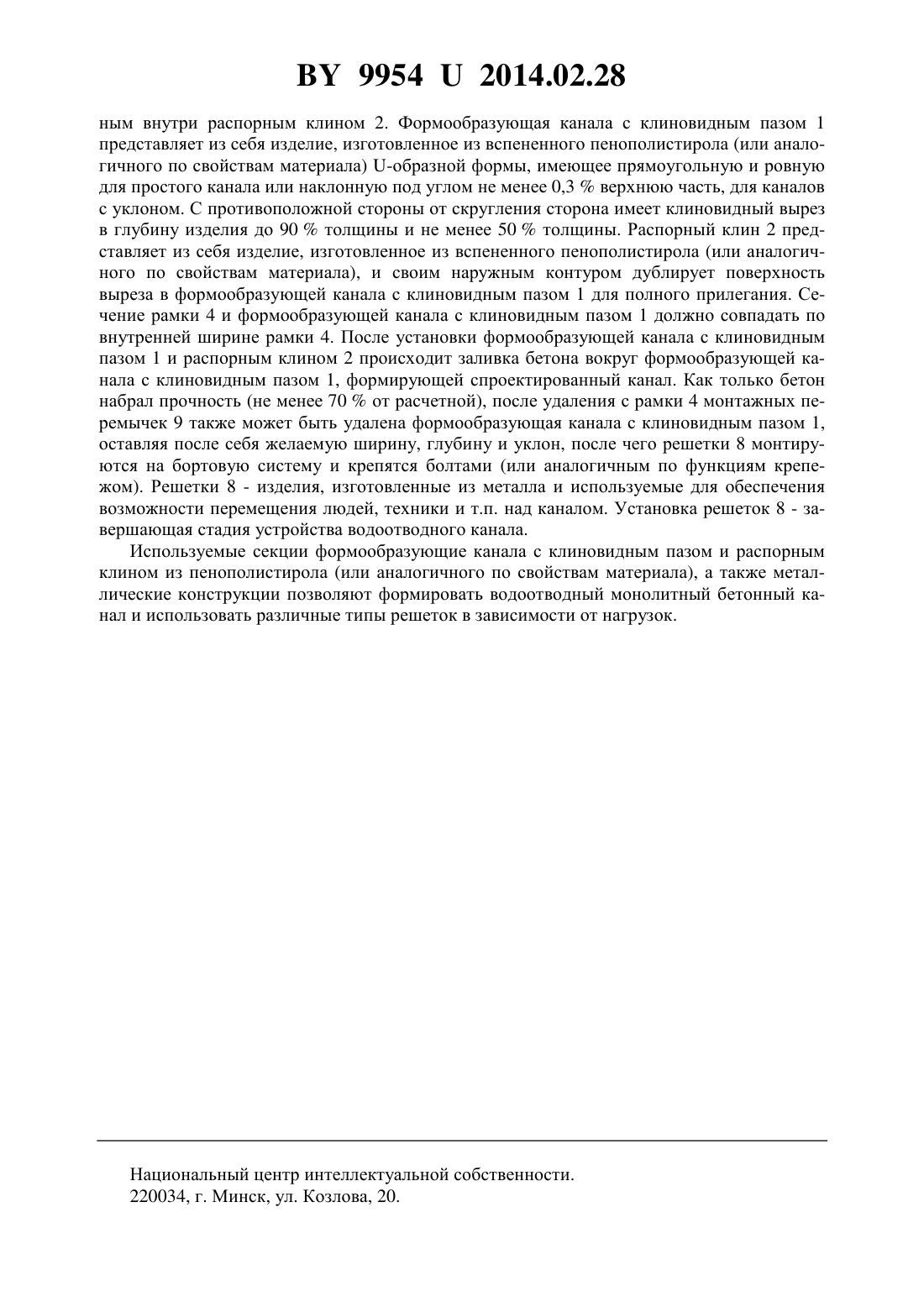

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ МОНОЛИТНЫХ БЕТОННЫХ КАНАЛОВ(71) Заявитель Куртиков Александр Александрович(72) Автор Куртиков Александр Александрович(73) Патентообладатель Куртиков Александр Александрович(57) Устройство для формирования монолитных бетонных каналов, включающее металлические решетки, отличающееся тем, что содержит формообразующую канала с клиновидным пазом, распорный клин, рамку крепления решеток, анкерные фиксирующие элементы, установочные втулки с регулировочными винтами, стыковочные элементы, металлические монтажные перемычки. Настоящая полезная модель относится к области строительства, а более конкретно к строительству подземных каналов, покрытых решеткой под инженерные коммуникации,может найти применение также при устройстве сооружений для отвода воды при строительстве автомобильных дорог, строения железнодорожного пути и других сооружений. Известно устройство для изготовления формовочных изделий из полимерного бетона с формовочным устройством с вертикальной продольной средней осью, содержащим фор 99542014.02.28 мовочный стержень и формовочную оболочку, образующие формовочную камеру, устройство вибрации и устройство нагревания 1. Недостатком известного варианта формирования является высокая стоимость материала, при движении автомобилей или других тяжелых объектов, которые проходят над каналом, требуется высокая прочность опорных стенок канала, которую не может обеспечить исходный материал. Известно устройство для изготовления конструкции многоканального кабелепровода содержащее пресс-форму, имеющую канал для смолы и выходное отверстие, способное экструдировать расплавленную массу термопластичной смолы, средство прессовки формования гофрированного внешнего кабелепровода, стационарную камеру охлаждения 2. Недостатками данного технического решения являются значительная трудоемкость,обусловленная необходимостью использования высокой квалификации персонала, высокая стоимость изделия и недостаточная прочность конструкции. Наиболее близким по технической сущности является известное устройство формирования лотка водоотводного однослойного желобообразного из термопластичных композиционных материалов с элементами покрытия лотка в виде решеток 3. Его недостатками являются трудоемкость при монтаже, которая связана с большой долей ручного труда и необходимостью организации в полевых условиях специализированного сборочного участка, а также обусловлена необходимостью применения грузоподъемной техники отсутствие крепления конструктивных элементов для покрытия лотка установленные и не закрепленные элементы покрытия лотка при движении автомобилей или других тяжелых объектов, которые проходят над лотком, могут качаться, что может привести к разрушению опорных стенок лотка. В основу полезной модели положена техническая задача создания устройства для формирования монолитных бетонных каналов, не требующего квалифицированного труда, с обеспечением высокой прочности изделия. Решение поставленной технической задачи достигается тем, что устройство для формирования монолитных бетонных каналов, включающее металлические решетки, согласно полезной модели, содержит формообразующую канала с клиновидным пазом,распорный клин, рамку крепления решеток, анкерные фиксирующие элементы, установочные втулки с регулировочными винтами, стыковочные элементы, металлические монтажные перемычки. Сущность полезной модели поясняется фигурой, где изображен общий вид устройства для формирования монолитных бетонных каналов. Устройство для формирования монолитных бетонных каналов состоит из формообразующей канала с клиновидным пазом 1, распорного клина 2, анкерных фиксирующих элементов 3, рамки 4, установочных втулок 6 с регулировочными винтами 5, стыковочных элементов 7, решеток 8, металлических монтажных перемычек 9. Устройство для формирования монолитных бетонных каналов работает следующим образом. В щебеночном основании, уплотненном и выровненном для последующей укладки бетона, формируется корыто, имеющее поперечное сечение, соответствующее поперечному сечению будущего канала, вручную или с использованием средств механизации. Рамки 4 для крепления решеток 8 выставляются по требуемой линии с учетом уклона поверхности или его отсутствия. Рамки 4 представляют собой изделия, изготовленные из металла уголковой формы с металлическими монтажными перемычками 9. Наружная часть параллельных металлических уголков снабжена анкерными фиксирующими элементами 3, установочными втулками 6 с регулировочными винтами 5 для обеспечения устойчивости конструкции при монтаже, а также для ее крепления в монолитном бетоне после заливки. Торцы рамки с одной стороны имеют стыковочные элементы 7 для облегчения пристыковки следующей рамки. После того как рамки 4 закреплены в линию,снизу устанавливается формообразующая канала с клиновидным пазом 1 и с установлен 2 99542014.02.28 ным внутри распорным клином 2. Формообразующая канала с клиновидным пазом 1 представляет из себя изделие, изготовленное из вспененного пенополистирола (или аналогичного по свойствам материала) -образной формы, имеющее прямоугольную и ровную для простого канала или наклонную под углом не менее 0,3 верхнюю часть, для каналов с уклоном. С противоположной стороны от скругления сторона имеет клиновидный вырез в глубину изделия до 90 толщины и не менее 50 толщины. Распорный клин 2 представляет из себя изделие, изготовленное из вспененного пенополистирола (или аналогичного по свойствам материала), и своим наружным контуром дублирует поверхность выреза в формообразующей канала с клиновидным пазом 1 для полного прилегания. Сечение рамки 4 и формообразующей канала с клиновидным пазом 1 должно совпадать по внутренней ширине рамки 4. После установки формообразующей канала с клиновидным пазом 1 и распорным клином 2 происходит заливка бетона вокруг формообразующей канала с клиновидным пазом 1, формирующей спроектированный канал. Как только бетон набрал прочность (не менее 70 от расчетной), после удаления с рамки 4 монтажных перемычек 9 также может быть удалена формообразующая канала с клиновидным пазом 1,оставляя после себя желаемую ширину, глубину и уклон, после чего решетки 8 монтируются на бортовую систему и крепятся болтами (или аналогичным по функциям крепежом). Решетки 8 - изделия, изготовленные из металла и используемые для обеспечения возможности перемещения людей, техники и т.п. над каналом. Установка решеток 8 - завершающая стадия устройства водоотводного канала. Используемые секции формообразующие канала с клиновидным пазом и распорным клином из пенополистирола (или аналогичного по свойствам материала), а также металлические конструкции позволяют формировать водоотводный монолитный бетонный канал и использовать различные типы решеток в зависимости от нагрузок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
