Устройство для изготовления бетонных изделий с каналами

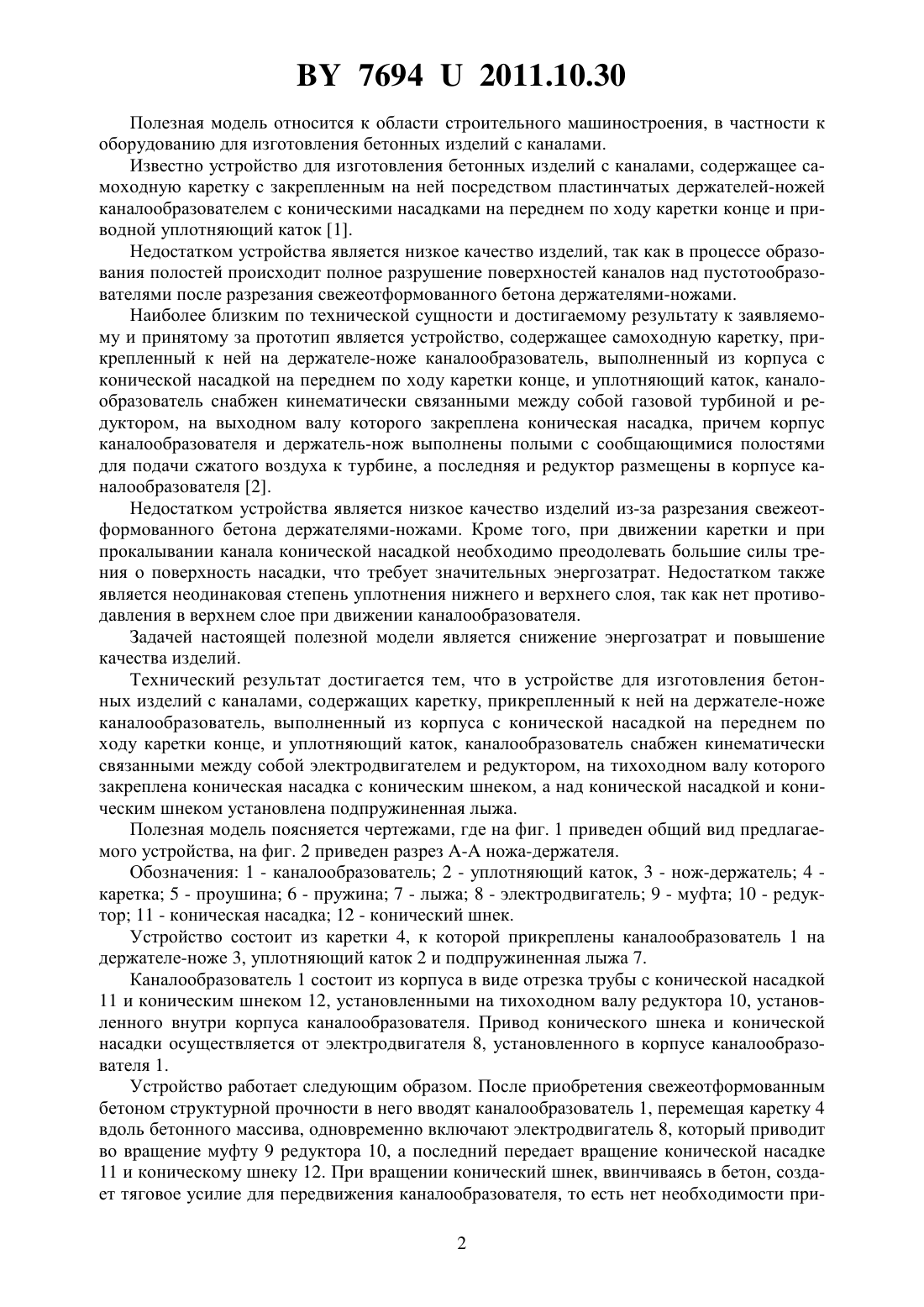

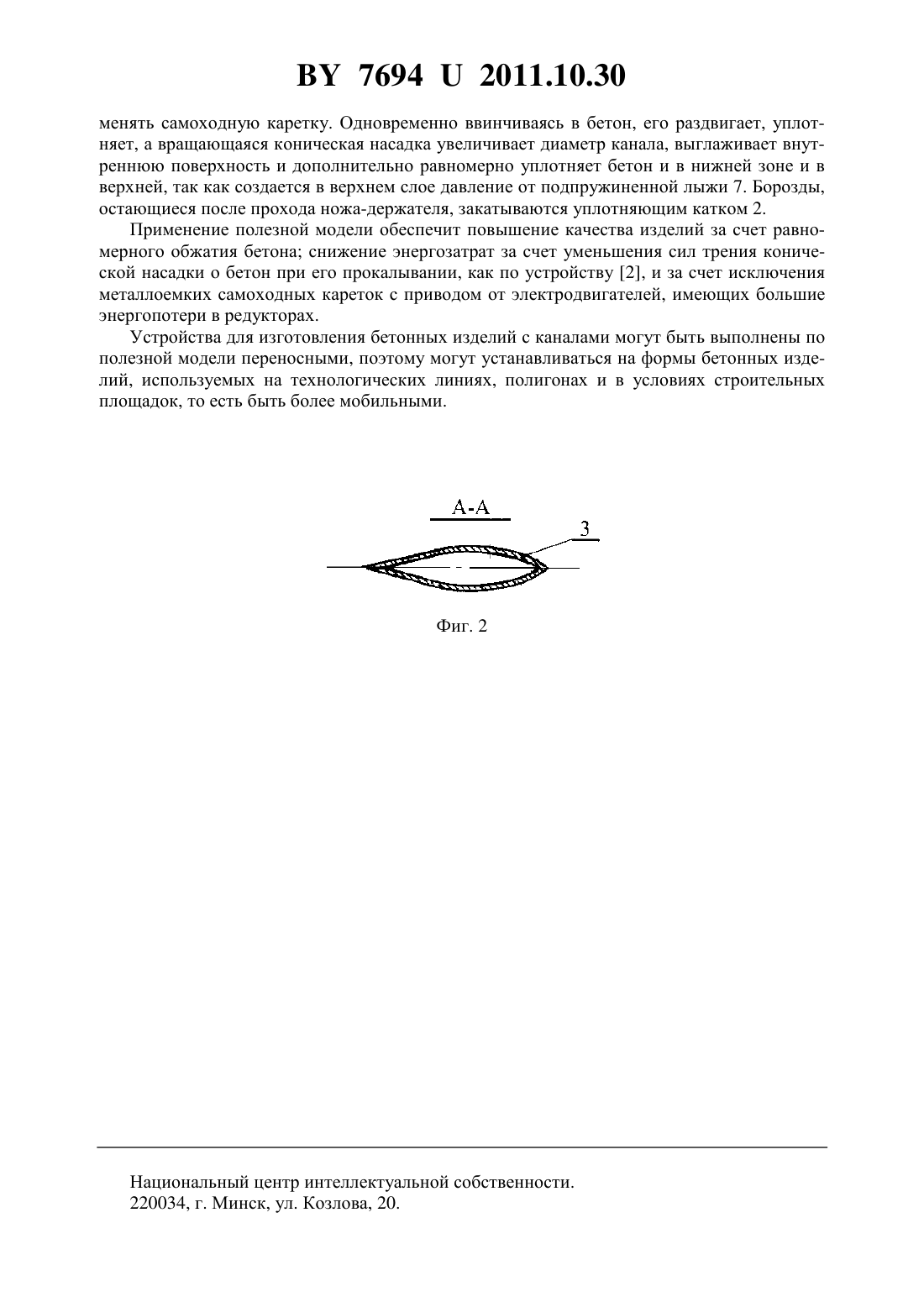

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ БЕТОННЫХ ИЗДЕЛИЙ С КАНАЛАМИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Есавкин Вячеслав Иванович Есавкин Сергей Вячеславович Есавкин Артур Эдуардович Чирук Виталий Александрович Омельянюк Олег Валерьевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Устройство для изготовления бетонных изделий с каналами, содержащее каретку,прикрепленный к ней на держателе-ноже каналообразователь, выполненный из корпуса с конической насадкой на переднем по ходу каретки конце, и уплотняющий каток, отличающееся тем, что каналообразователь снабжен кинематически связанными между собой электродвигателем и редуктором, на тихоходном валу которого закреплена коническая насадка с коническим шнеком, а над конической насадкой и коническим шнеком установлена подпружиненная лыжа. 76942011.10.30 Полезная модель относится к области строительного машиностроения, в частности к оборудованию для изготовления бетонных изделий с каналами. Известно устройство для изготовления бетонных изделий с каналами, содержащее самоходную каретку с закрепленным на ней посредством пластинчатых держателей-ножей каналообразователем с коническими насадками на переднем по ходу каретки конце и приводной уплотняющий каток 1. Недостатком устройства является низкое качество изделий, так как в процессе образования полостей происходит полное разрушение поверхностей каналов над пустотообразователями после разрезания свежеотформованного бетона держателями-ножами. Наиболее близким по технической сущности и достигаемому результату к заявляемому и принятому за прототип является устройство, содержащее самоходную каретку, прикрепленный к ней на держателе-ноже каналообразователь, выполненный из корпуса с конической насадкой на переднем по ходу каретки конце, и уплотняющий каток, каналообразователь снабжен кинематически связанными между собой газовой турбиной и редуктором, на выходном валу которого закреплена коническая насадка, причем корпус каналообразователя и держатель-нож выполнены полыми с сообщающимися полостями для подачи сжатого воздуха к турбине, а последняя и редуктор размещены в корпусе каналообразователя 2. Недостатком устройства является низкое качество изделий из-за разрезания свежеотформованного бетона держателями-ножами. Кроме того, при движении каретки и при прокалывании канала конической насадкой необходимо преодолевать большие силы трения о поверхность насадки, что требует значительных энергозатрат. Недостатком также является неодинаковая степень уплотнения нижнего и верхнего слоя, так как нет противодавления в верхнем слое при движении каналообразователя. Задачей настоящей полезной модели является снижение энергозатрат и повышение качества изделий. Технический результат достигается тем, что в устройстве для изготовления бетонных изделий с каналами, содержащих каретку, прикрепленный к ней на держателе-ноже каналообразователь, выполненный из корпуса с конической насадкой на переднем по ходу каретки конце, и уплотняющий каток, каналообразователь снабжен кинематически связанными между собой электродвигателем и редуктором, на тихоходном валу которого закреплена коническая насадка с коническим шнеком, а над конической насадкой и коническим шнеком установлена подпружиненная лыжа. Полезная модель поясняется чертежами, где на фиг. 1 приведен общий вид предлагаемого устройства, на фиг. 2 приведен разрез - ножа-держателя. Обозначения 1 - каналообразователь 2 - уплотняющий каток, 3 - нож-держатель 4 каретка 5 - проушина 6 - пружина 7 - лыжа 8 - электродвигатель 9 - муфта 10 - редуктор 11 - коническая насадка 12 - конический шнек. Устройство состоит из каретки 4, к которой прикреплены каналообразователь 1 на держателе-ноже 3, уплотняющий каток 2 и подпружиненная лыжа 7. Каналообразователь 1 состоит из корпуса в виде отрезка трубы с конической насадкой 11 и коническим шнеком 12, установленными на тихоходном валу редуктора 10, установленного внутри корпуса каналообразователя. Привод конического шнека и конической насадки осуществляется от электродвигателя 8, установленного в корпусе каналообразователя 1. Устройство работает следующим образом. После приобретения свежеотформованным бетоном структурной прочности в него вводят каналообразователь 1, перемещая каретку 4 вдоль бетонного массива, одновременно включают электродвигатель 8, который приводит во вращение муфту 9 редуктора 10, а последний передает вращение конической насадке 11 и коническому шнеку 12. При вращении конический шнек, ввинчиваясь в бетон, создает тяговое усилие для передвижения каналообразователя, то есть нет необходимости при 2 76942011.10.30 менять самоходную каретку. Одновременно ввинчиваясь в бетон, его раздвигает, уплотняет, а вращающаяся коническая насадка увеличивает диаметр канала, выглаживает внутреннююповерхность и дополнительно равномерно уплотняет бетон и в нижней зоне и в верхней, так как создается в верхнем слое давление от подпружиненной лыжи 7. Борозды,остающиеся после прохода ножа-держателя, закатываются уплотняющим катком 2. Применение полезной модели обеспечит повышение качества изделий за счет равномерного обжатия бетона снижение энергозатрат за счет уменьшения сил трения конической насадки о бетон при его прокалывании, как по устройству 2, и за счет исключения металлоемких самоходных кареток с приводом от электродвигателей, имеющих большие энергопотери в редукторах. Устройства для изготовления бетонных изделий с каналами могут быть выполнены по полезной модели переносными, поэтому могут устанавливаться на формы бетонных изделий, используемых на технологических линиях, полигонах и в условиях строительных площадок, то есть быть более мобильными. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
