Станция для хранения и зарядки мобильных устройств спутниковой связи и мобильное устройство спутниковой связи
Текст

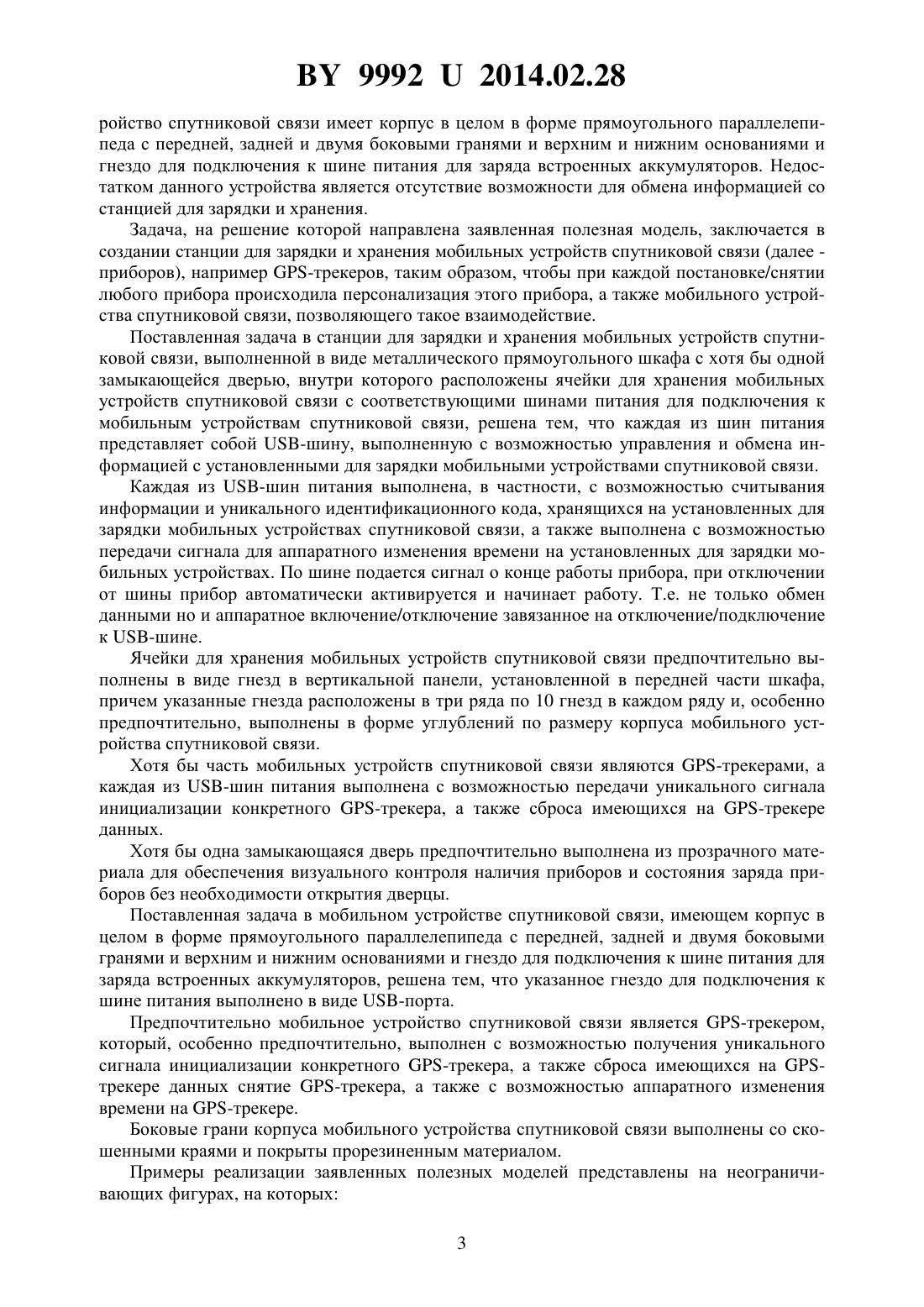

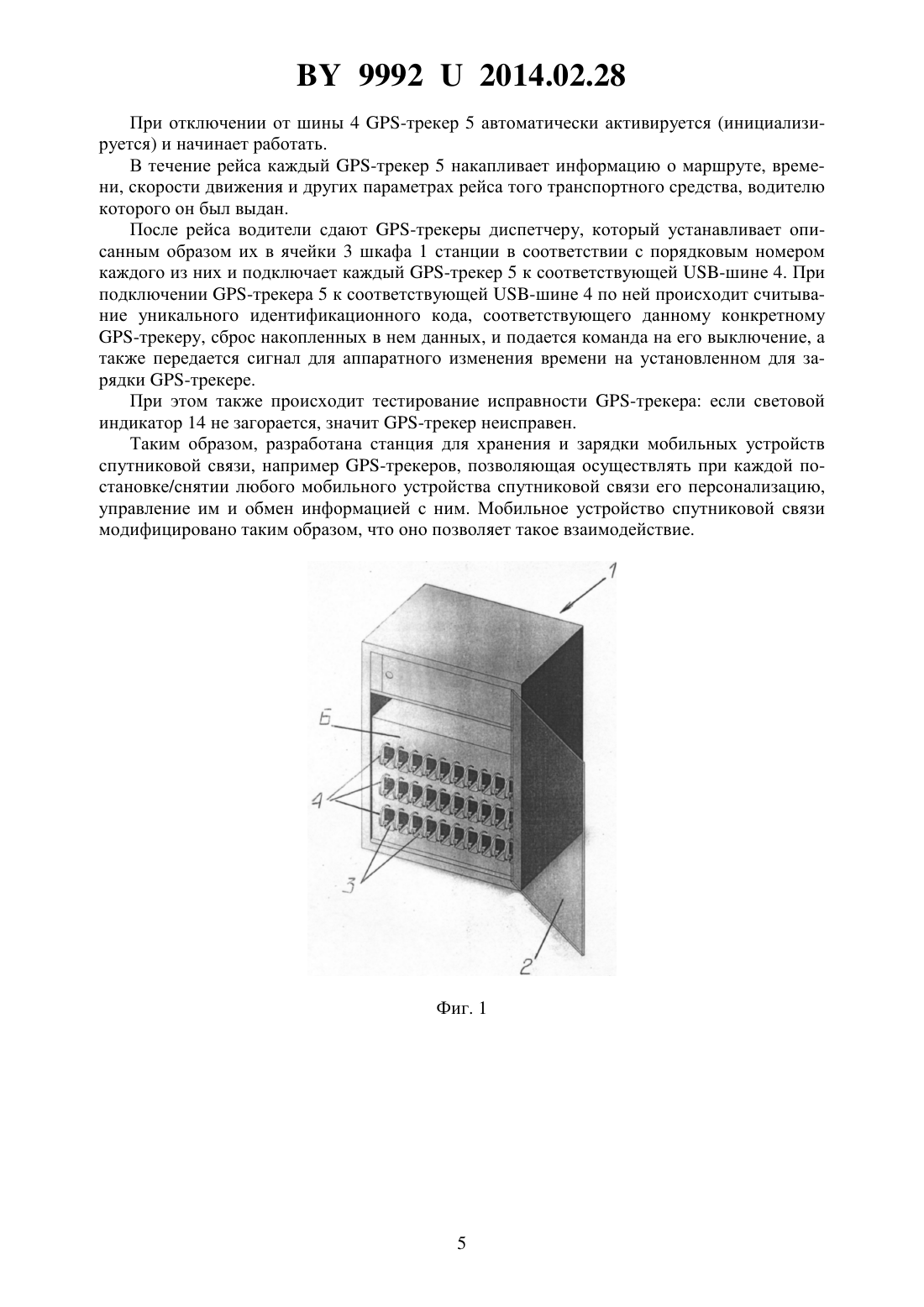

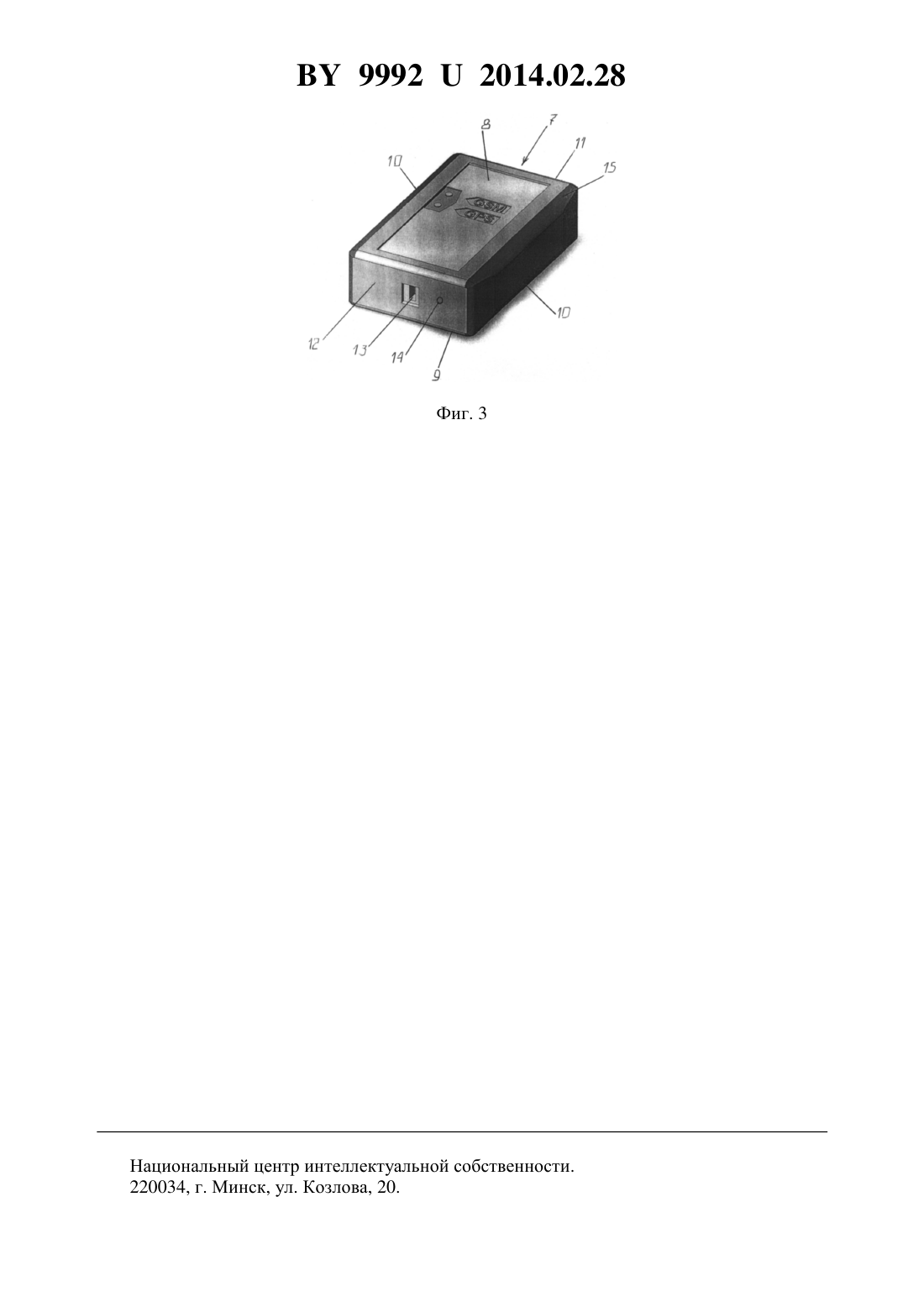

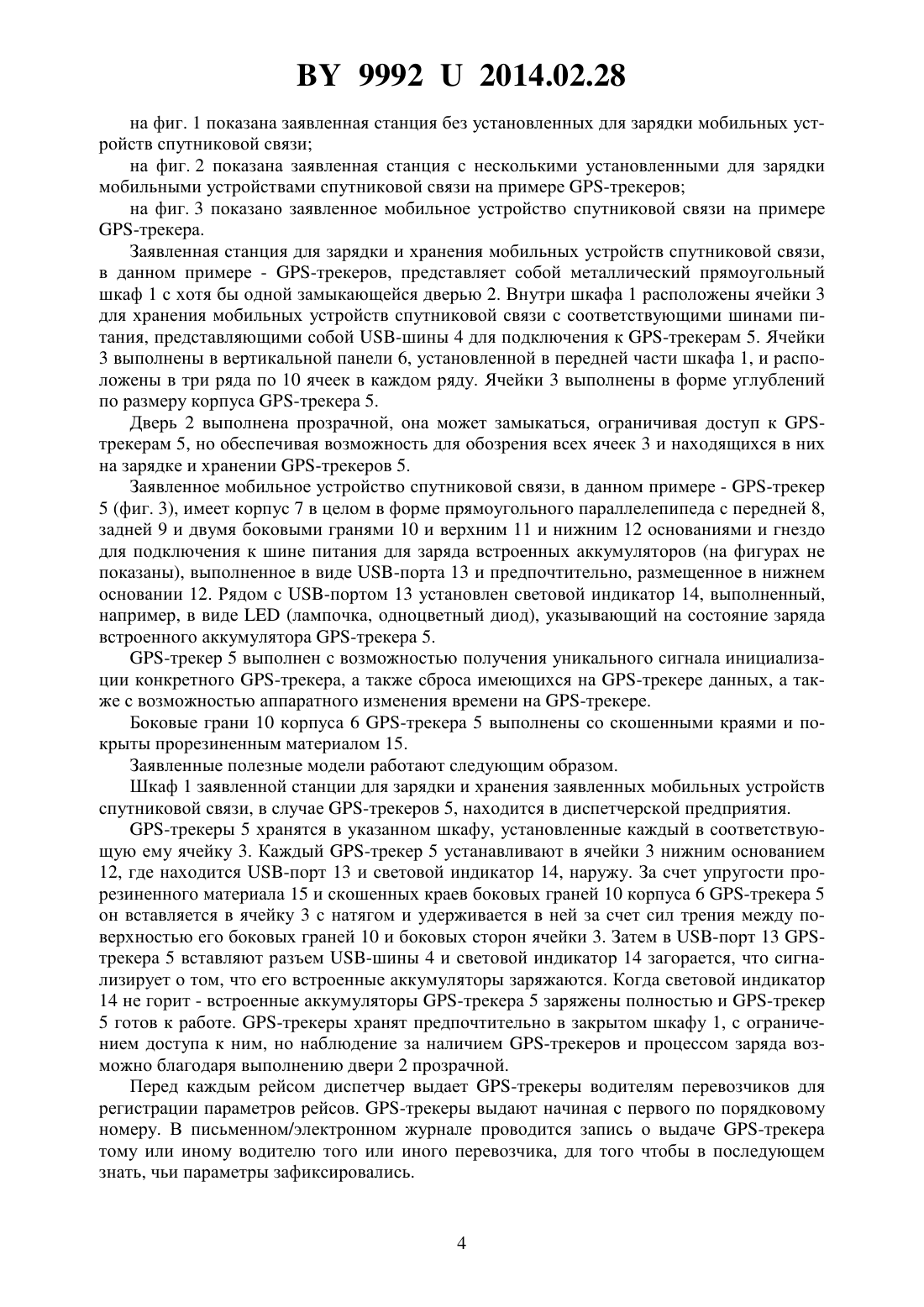

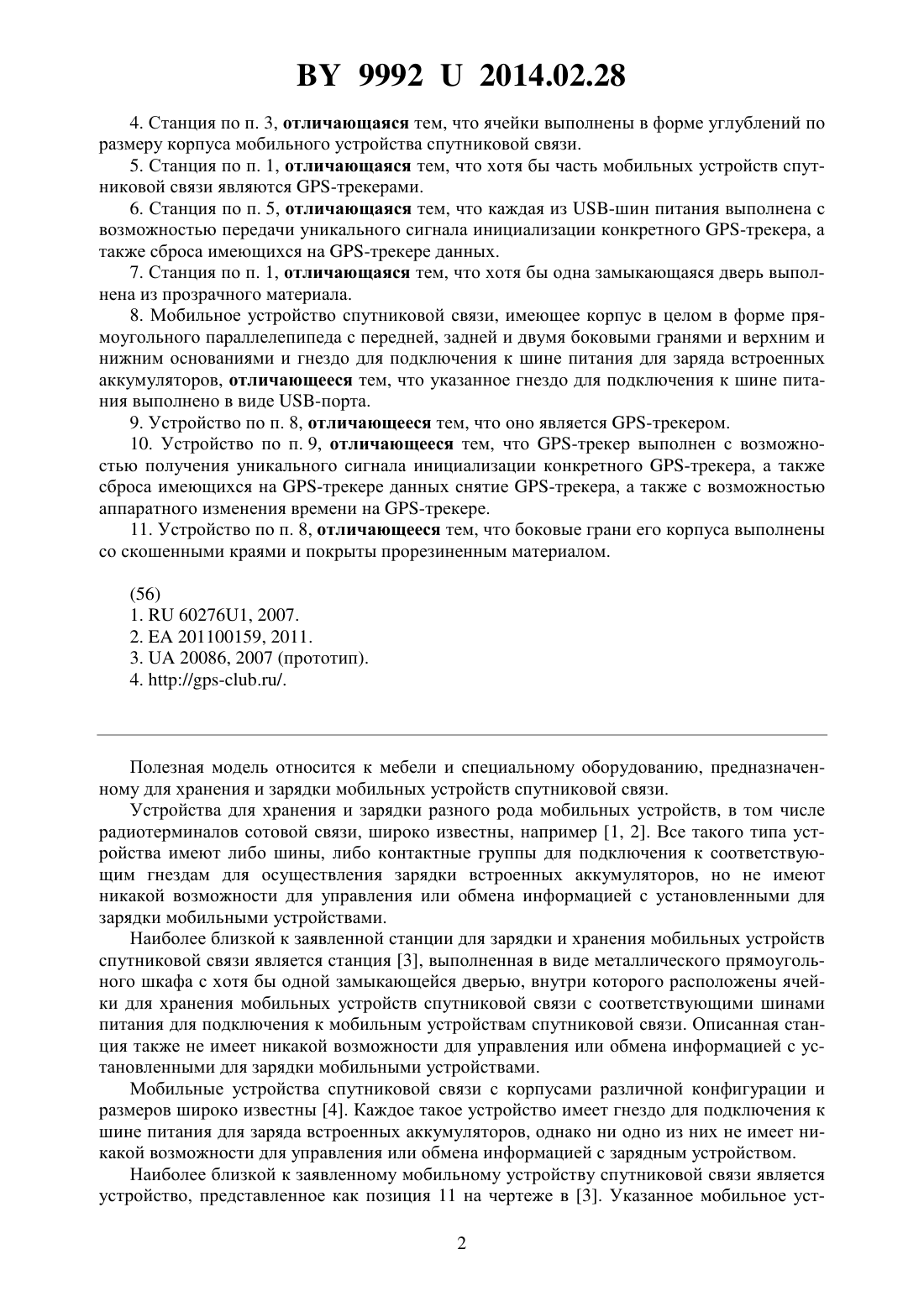

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТАНЦИЯ ДЛЯ ХРАНЕНИЯ И ЗАРЯДКИ МОБИЛЬНЫХ УСТРОЙСТВ СПУТНИКОВОЙ СВЯЗИ И МОБИЛЬНОЕ УСТРОЙСТВО СПУТНИКОВОЙ СВЯЗИ(71) Заявитель Коммунальное производственное унитарное предприятие Минскхлебпром(72) Автор Брилевский Алексей Олегович(73) Патентообладатель Коммунальное производственное унитарное предприятие Минскхлебпром(57) 1. Станция для хранения и зарядки мобильных устройств спутниковой связи, выполненная в виде металлического прямоугольного шкафа с хотя бы одной замыкающейся дверью, внутри которого расположены ячейки для хранения мобильных устройств спутниковой связи с соответствующими шинами питания для подключения к мобильным устройствам спутниковой связи, отличающаяся тем, что каждая из шин питания представляет собой -шину, выполненную с возможностью управления и обмена информацией с установленными для зарядки мобильными устройствами спутниковой связи. 2. Станция по п. 1, отличающаяся тем, что каждая из -шин питания выполнена с возможностью считывания информации и уникального идентификационного кода, хранящихся на установленных для зарядки мобильных устройствах спутниковой связи, а также выполнена с возможностью передачи сигнала для аппаратного изменения времени на установленных для зарядки мобильных устройствах. 3. Станция по п. 1, отличающаяся тем, что ячейки для хранения мобильных устройств спутниковой связи выполнены в вертикальной панели, установленной в передней части шкафа, причем указанные ячейки расположены в три ряда по 10 гнезд в каждом ряду. 99922014.02.28 4. Станция по п. 3, отличающаяся тем, что ячейки выполнены в форме углублений по размеру корпуса мобильного устройства спутниковой связи. 5. Станция по п. 1, отличающаяся тем, что хотя бы часть мобильных устройств спутниковой связи являются -трекерами. 6. Станция по п. 5, отличающаяся тем, что каждая из -шин питания выполнена с возможностью передачи уникального сигнала инициализации конкретного -трекера, а также сброса имеющихся на -трекере данных. 7. Станция по п. 1, отличающаяся тем, что хотя бы одна замыкающаяся дверь выполнена из прозрачного материала. 8. Мобильное устройство спутниковой связи, имеющее корпус в целом в форме прямоугольного параллелепипеда с передней, задней и двумя боковыми гранями и верхним и нижним основаниями и гнездо для подключения к шине питания для заряда встроенных аккумуляторов, отличающееся тем, что указанное гнездо для подключения к шине питания выполнено в виде -порта. 9. Устройство по п. 8, отличающееся тем, что оно является -трекером. 10. Устройство по п. 9, отличающееся тем, что -трекер выполнен с возможностью получения уникального сигнала инициализации конкретного -трекера, а также сброса имеющихся на -трекере данных снятие -трекера, а также с возможностью аппаратного изменения времени на -трекере. 11. Устройство по п. 8, отличающееся тем, что боковые грани его корпуса выполнены со скошенными краями и покрыты прорезиненным материалом. Полезная модель относится к мебели и специальному оборудованию, предназначенному для хранения и зарядки мобильных устройств спутниковой связи. Устройства для хранения и зарядки разного рода мобильных устройств, в том числе радиотерминалов сотовой связи, широко известны, например 1, 2. Все такого типа устройства имеют либо шины, либо контактные группы для подключения к соответствующим гнездам для осуществления зарядки встроенных аккумуляторов, но не имеют никакой возможности для управления или обмена информацией с установленными для зарядки мобильными устройствами. Наиболее близкой к заявленной станции для зарядки и хранения мобильных устройств спутниковой связи является станция 3, выполненная в виде металлического прямоугольного шкафа с хотя бы одной замыкающейся дверью, внутри которого расположены ячейки для хранения мобильных устройств спутниковой связи с соответствующими шинами питания для подключения к мобильным устройствам спутниковой связи. Описанная станция также не имеет никакой возможности для управления или обмена информацией с установленными для зарядки мобильными устройствами. Мобильные устройства спутниковой связи с корпусами различной конфигурации и размеров широко известны 4. Каждое такое устройство имеет гнездо для подключения к шине питания для заряда встроенных аккумуляторов, однако ни одно из них не имеет никакой возможности для управления или обмена информацией с зарядным устройством. Наиболее близкой к заявленному мобильному устройству спутниковой связи является устройство, представленное как позиция 11 на чертеже в 3. Указанное мобильное уст 2 99922014.02.28 ройство спутниковой связи имеет корпус в целом в форме прямоугольного параллелепипеда с передней, задней и двумя боковыми гранями и верхним и нижним основаниями и гнездо для подключения к шине питания для заряда встроенных аккумуляторов. Недостатком данного устройства является отсутствие возможности для обмена информацией со станцией для зарядки и хранения. Задача, на решение которой направлена заявленная полезная модель, заключается в создании станции для зарядки и хранения мобильных устройств спутниковой связи (далее приборов), например -трекеров, таким образом, чтобы при каждой постановке/снятии любого прибора происходила персонализация этого прибора, а также мобильного устройства спутниковой связи, позволяющего такое взаимодействие. Поставленная задача в станции для зарядки и хранения мобильных устройств спутниковой связи, выполненной в виде металлического прямоугольного шкафа с хотя бы одной замыкающейся дверью, внутри которого расположены ячейки для хранения мобильных устройств спутниковой связи с соответствующими шинами питания для подключения к мобильным устройствам спутниковой связи, решена тем, что каждая из шин питания представляет собой -шину, выполненную с возможностью управления и обмена информацией с установленными для зарядки мобильными устройствами спутниковой связи. Каждая из -шин питания выполнена, в частности, с возможностью считывания информации и уникального идентификационного кода, хранящихся на установленных для зарядки мобильных устройствах спутниковой связи, а также выполнена с возможностью передачи сигнала для аппаратного изменения времени на установленных для зарядки мобильных устройствах. По шине подается сигнал о конце работы прибора, при отключении от шины прибор автоматически активируется и начинает работу. Т.е. не только обмен данными но и аппаратное включение/отключение завязанное на отключение/подключение к -шине. Ячейки для хранения мобильных устройств спутниковой связи предпочтительно выполнены в виде гнезд в вертикальной панели, установленной в передней части шкафа,причем указанные гнезда расположены в три ряда по 10 гнезд в каждом ряду и, особенно предпочтительно, выполнены в форме углублений по размеру корпуса мобильного устройства спутниковой связи. Хотя бы часть мобильных устройств спутниковой связи являются -трекерами, а каждая из -шин питания выполнена с возможностью передачи уникального сигнала инициализации конкретного -трекера, а также сброса имеющихся на -трекере данных. Хотя бы одна замыкающаяся дверь предпочтительно выполнена из прозрачного материала для обеспечения визуального контроля наличия приборов и состояния заряда приборов без необходимости открытия дверцы. Поставленная задача в мобильном устройстве спутниковой связи, имеющем корпус в целом в форме прямоугольного параллелепипеда с передней, задней и двумя боковыми гранями и верхним и нижним основаниями и гнездо для подключения к шине питания для заряда встроенных аккумуляторов, решена тем, что указанное гнездо для подключения к шине питания выполнено в виде -порта. Предпочтительно мобильное устройство спутниковой связи является -трекером,который, особенно предпочтительно, выполнен с возможностью получения уникального сигнала инициализации конкретного -трекера, а также сброса имеющихся на трекере данных снятие -трекера, а также с возможностью аппаратного изменения времени на -трекере. Боковые грани корпуса мобильного устройства спутниковой связи выполнены со скошенными краями и покрыты прорезиненным материалом. Примеры реализации заявленных полезных моделей представлены на неограничивающих фигурах, на которых 3 99922014.02.28 на фиг. 1 показана заявленная станция без установленных для зарядки мобильных устройств спутниковой связи на фиг. 2 показана заявленная станция с несколькими установленными для зарядки мобильными устройствами спутниковой связи на примере -трекеров на фиг. 3 показано заявленное мобильное устройство спутниковой связи на примере-трекера. Заявленная станция для зарядки и хранения мобильных устройств спутниковой связи,в данном примере - -трекеров, представляет собой металлический прямоугольный шкаф 1 с хотя бы одной замыкающейся дверью 2. Внутри шкафа 1 расположены ячейки 3 для хранения мобильных устройств спутниковой связи с соответствующими шинами питания, представляющими собой -шины 4 для подключения к -трекерам 5. Ячейки 3 выполнены в вертикальной панели 6, установленной в передней части шкафа 1, и расположены в три ряда по 10 ячеек в каждом ряду. Ячейки 3 выполнены в форме углублений по размеру корпуса -трекера 5. Дверь 2 выполнена прозрачной, она может замыкаться, ограничивая доступ к трекерам 5, но обеспечивая возможность для обозрения всех ячеек 3 и находящихся в них на зарядке и хранении -трекеров 5. Заявленное мобильное устройство спутниковой связи, в данном примере - -трекер 5 (фиг. 3), имеет корпус 7 в целом в форме прямоугольного параллелепипеда с передней 8,задней 9 и двумя боковыми гранями 10 и верхним 11 и нижним 12 основаниями и гнездо для подключения к шине питания для заряда встроенных аккумуляторов (на фигурах не показаны), выполненное в виде -порта 13 и предпочтительно, размещенное в нижнем основании 12. Рядом с -портом 13 установлен световой индикатор 14, выполненный,например, в виде(лампочка, одноцветный диод), указывающий на состояние заряда встроенного аккумулятора -трекера 5.-трекер 5 выполнен с возможностью получения уникального сигнала инициализации конкретного -трекера, а также сброса имеющихся на -трекере данных, а также с возможностью аппаратного изменения времени на -трекере. Боковые грани 10 корпуса 6 -трекера 5 выполнены со скошенными краями и покрыты прорезиненным материалом 15. Заявленные полезные модели работают следующим образом. Шкаф 1 заявленной станции для зарядки и хранения заявленных мобильных устройств спутниковой связи, в случае -трекеров 5, находится в диспетчерской предприятия.-трекеры 5 хранятся в указанном шкафу, установленные каждый в соответствующую ему ячейку 3. Каждый -трекер 5 устанавливают в ячейки 3 нижним основанием 12, где находится -порт 13 и световой индикатор 14, наружу. За счет упругости прорезиненного материала 15 и скошенных краев боковых граней 10 корпуса 6 -трекера 5 он вставляется в ячейку 3 с натягом и удерживается в ней за счет сил трения между поверхностью его боковых граней 10 и боковых сторон ячейки 3. Затем в -порт 13 трекера 5 вставляют разъем -шины 4 и световой индикатор 14 загорается, что сигнализирует о том, что его встроенные аккумуляторы заряжаются. Когда световой индикатор 14 не горит - встроенные аккумуляторы -трекера 5 заряжены полностью и -трекер 5 готов к работе. -трекеры хранят предпочтительно в закрытом шкафу 1, с ограничением доступа к ним, но наблюдение за наличием -трекеров и процессом заряда возможно благодаря выполнению двери 2 прозрачной. Перед каждым рейсом диспетчер выдает -трекеры водителям перевозчиков для регистрации параметров рейсов. -трекеры выдают начиная с первого по порядковому номеру. В письменном/электронном журнале проводится запись о выдаче -трекера тому или иному водителю того или иного перевозчика, для того чтобы в последующем знать, чьи параметры зафиксировались. 99922014.02.28 При отключении от шины 4 -трекер 5 автоматически активируется (инициализируется) и начинает работать. В течение рейса каждый -трекер 5 накапливает информацию о маршруте, времени, скорости движения и других параметрах рейса того транспортного средства, водителю которого он был выдан. После рейса водители сдают -трекеры диспетчеру, который устанавливает описанным образом их в ячейки 3 шкафа 1 станции в соответствии с порядковым номером каждого из них и подключает каждый -трекер 5 к соответствующей -шине 4. При подключении -трекера 5 к соответствующей -шине 4 по ней происходит считывание уникального идентификационного кода, соответствующего данному конкретному-трекеру, сброс накопленных в нем данных, и подается команда на его выключение, а также передается сигнал для аппаратного изменения времени на установленном для зарядки -трекере. При этом также происходит тестирование исправности -трекера если световой индикатор 14 не загорается, значит -трекер неисправен. Таким образом, разработана станция для хранения и зарядки мобильных устройств спутниковой связи, например -трекеров, позволяющая осуществлять при каждой постановке/снятии любого мобильного устройства спутниковой связи его персонализацию,управление им и обмен информацией с ним. Мобильное устройство спутниковой связи модифицировано таким образом, что оно позволяет такое взаимодействие. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
МПК / Метки
МПК: A47B 81/00, H02J 7/02
Метки: мобильных, мобильное, устройств, спутниковой, зарядки, устройство, хранения, связи, станция
