Копировально-поршневой компрессор

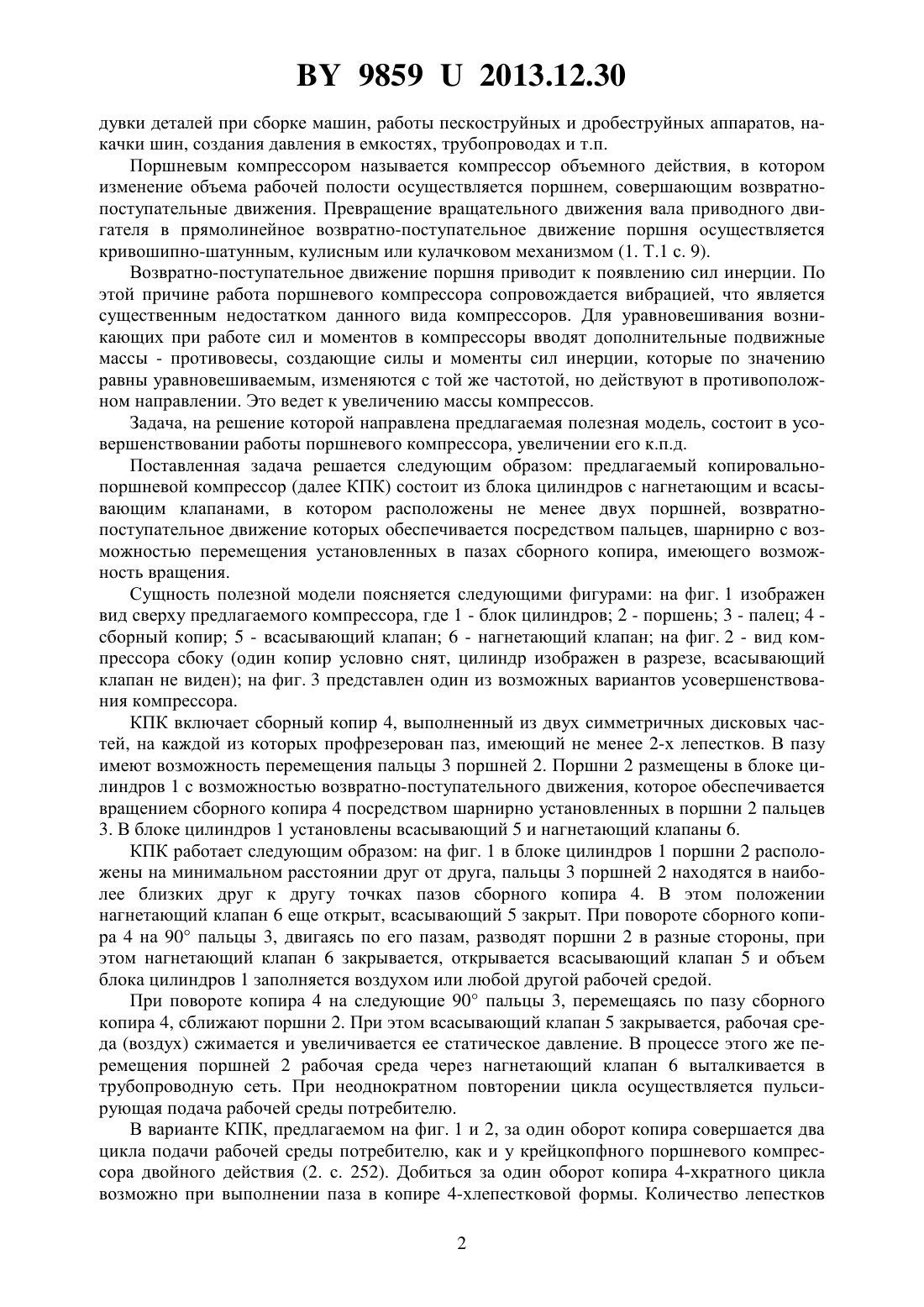

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Лебедев Леонид Григорьевич(72) Автор Лебедев Леонид Григорьевич(73) Патентообладатель Лебедев Леонид Григорьевич(57) Копировально-поршневой компрессор, содержащий блок цилиндров с нагнетающим и всасывающим клапанами, отличающийся тем, что содержит сборный копир, состоящий из двух симметричных дисковых частей, на каждой из которых выполнен паз, имеющий не менее двух лепестков, и обеспечивающий возвратно-поступательное движение не менее двух поршней посредством пальцев, установленных шарнирно с возможностью перемещения в пазах сборного копира, имеющего возможность вращения. Фиг. 1 Полезная модель относится к области компрессоростроения и касается компрессоров,предназначенных для обеспечения мелких потребителей сжатым воздухом. Компрессор может устанавливаться в непосредственной близости от рабочих мест, сжатый воздух может быть использован для работы различных пневмоинструментов, краскопультов, про 98592013.12.30 дувки деталей при сборке машин, работы пескоструйных и дробеструйных аппаратов, накачки шин, создания давления в емкостях, трубопроводах и т.п. Поршневым компрессором называется компрессор объемного действия, в котором изменение объема рабочей полости осуществляется поршнем, совершающим возвратнопоступательные движения. Превращение вращательного движения вала приводного двигателя в прямолинейное возвратно-поступательное движение поршня осуществляется кривошипно-шатунным, кулисным или кулачковом механизмом (1. Т.1 с. 9). Возвратно-поступательное движение поршня приводит к появлению сил инерции. По этой причине работа поршневого компрессора сопровождается вибрацией, что является существенным недостатком данного вида компрессоров. Для уравновешивания возникающих при работе сил и моментов в компрессоры вводят дополнительные подвижные массы - противовесы, создающие силы и моменты сил инерции, которые по значению равны уравновешиваемым, изменяются с той же частотой, но действуют в противоположном направлении. Это ведет к увеличению массы компрессов. Задача, на решение которой направлена предлагаемая полезная модель, состоит в усовершенствовании работы поршневого компрессора, увеличении его к.п.д. Поставленная задача решается следующим образом предлагаемый копировальнопоршневой компрессор (далее КПК) состоит из блока цилиндров с нагнетающим и всасывающим клапанами, в котором расположены не менее двух поршней, возвратнопоступательное движение которых обеспечивается посредством пальцев, шарнирно с возможностью перемещения установленных в пазах сборного копира, имеющего возможность вращения. Сущность полезной модели поясняется следующими фигурами на фиг. 1 изображен вид сверху предлагаемого компрессора, где 1 - блок цилиндров 2 - поршень 3 - палец 4 сборный копир 5 - всасывающий клапан 6 - нагнетающий клапан на фиг. 2 - вид компрессора сбоку (один копир условно снят, цилиндр изображен в разрезе, всасывающий клапан не виден) на фиг. 3 представлен один из возможных вариантов усовершенствования компрессора. КПК включает сборный копир 4, выполненный из двух симметричных дисковых частей, на каждой из которых профрезерован паз, имеющий не менее 2-х лепестков. В пазу имеют возможность перемещения пальцы 3 поршней 2. Поршни 2 размещены в блоке цилиндров 1 с возможностью возвратно-поступательного движения, которое обеспечивается вращением сборного копира 4 посредством шарнирно установленных в поршни 2 пальцев 3. В блоке цилиндров 1 установлены всасывающий 5 и нагнетающий клапаны 6. КПК работает следующим образом на фиг. 1 в блоке цилиндров 1 поршни 2 расположены на минимальном расстоянии друг от друга, пальцы 3 поршней 2 находятся в наиболее близких друг к другу точках пазов сборного копира 4. В этом положении нагнетающий клапан 6 еще открыт, всасывающий 5 закрыт. При повороте сборного копира 4 на 90 пальцы 3, двигаясь по его пазам, разводят поршни 2 в разные стороны, при этом нагнетающий клапан 6 закрывается, открывается всасывающий клапан 5 и объем блока цилиндров 1 заполняется воздухом или любой другой рабочей средой. При повороте копира 4 на следующие 90 пальцы 3, перемещаясь по пазу сборного копира 4, сближают поршни 2. При этом всасывающий клапан 5 закрывается, рабочая среда (воздух) сжимается и увеличивается ее статическое давление. В процессе этого же перемещения поршней 2 рабочая среда через нагнетающий клапан 6 выталкивается в трубопроводную сеть. При неоднократном повторении цикла осуществляется пульсирующая подача рабочей среды потребителю. В варианте КПК, предлагаемом на фиг. 1 и 2, за один оборот копира совершается два цикла подачи рабочей среды потребителю, как и у крейцкопфного поршневого компрессора двойного действия (2. с. 252). Добиться за один оборот копира 4-хкратного цикла возможно при выполнении паза в копире 4-хлепестковой формы. Количество лепестков 2 98592013.12.30 паза сборного копира и количество поршней возможно любое, но их должно быть не менее двух. Симметричность рабочих частей КПК позволит убрать дополнительные подвижные массы и, следовательно, снизить вес компрессора. Это увеличит его к.п.д. Повысить к.п.д. предлагаемого компрессора возможно также за счет увеличения количества лепестков паза сборного копира и количества поршней (фиг. 3). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
