Конденсационная установка

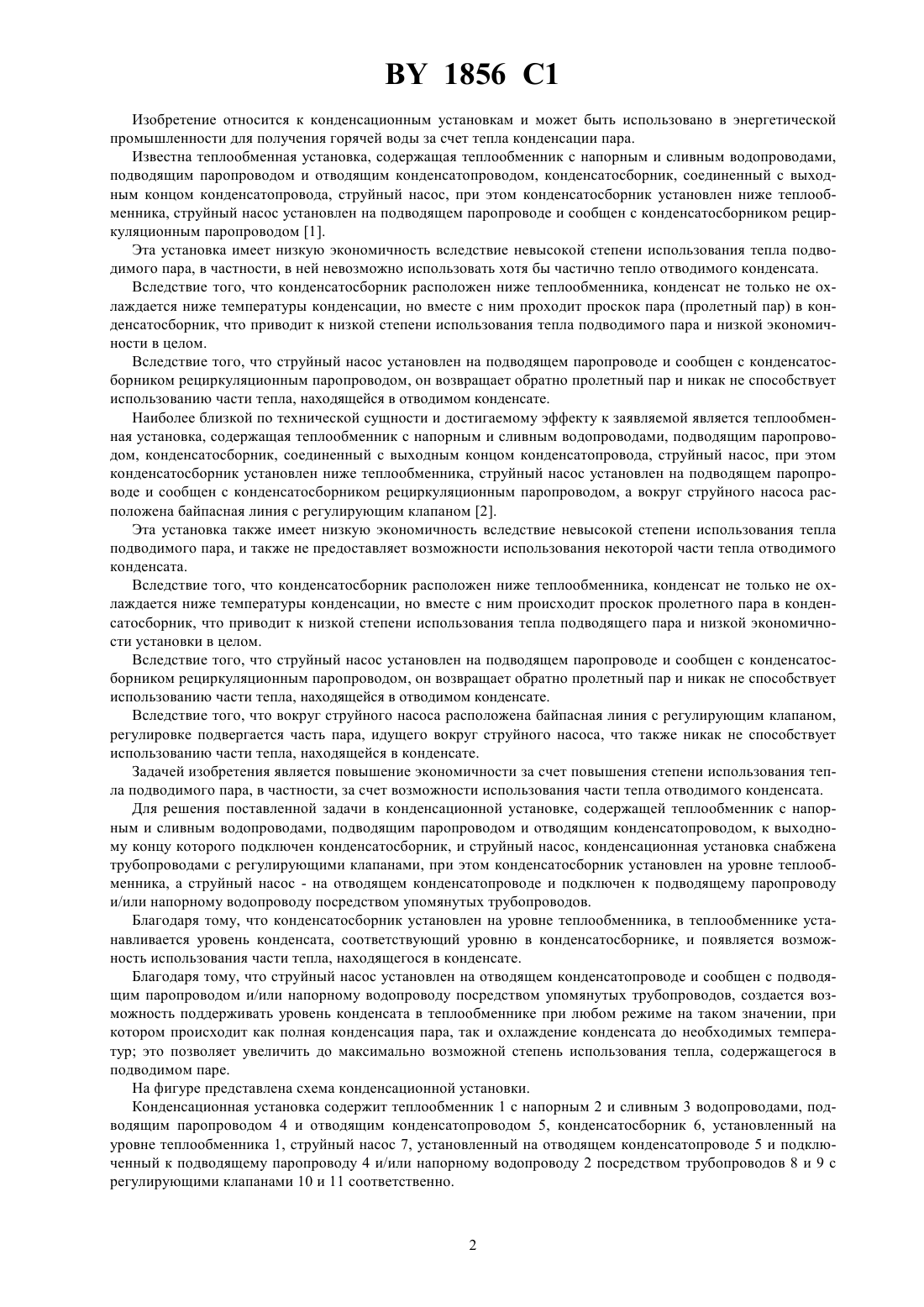

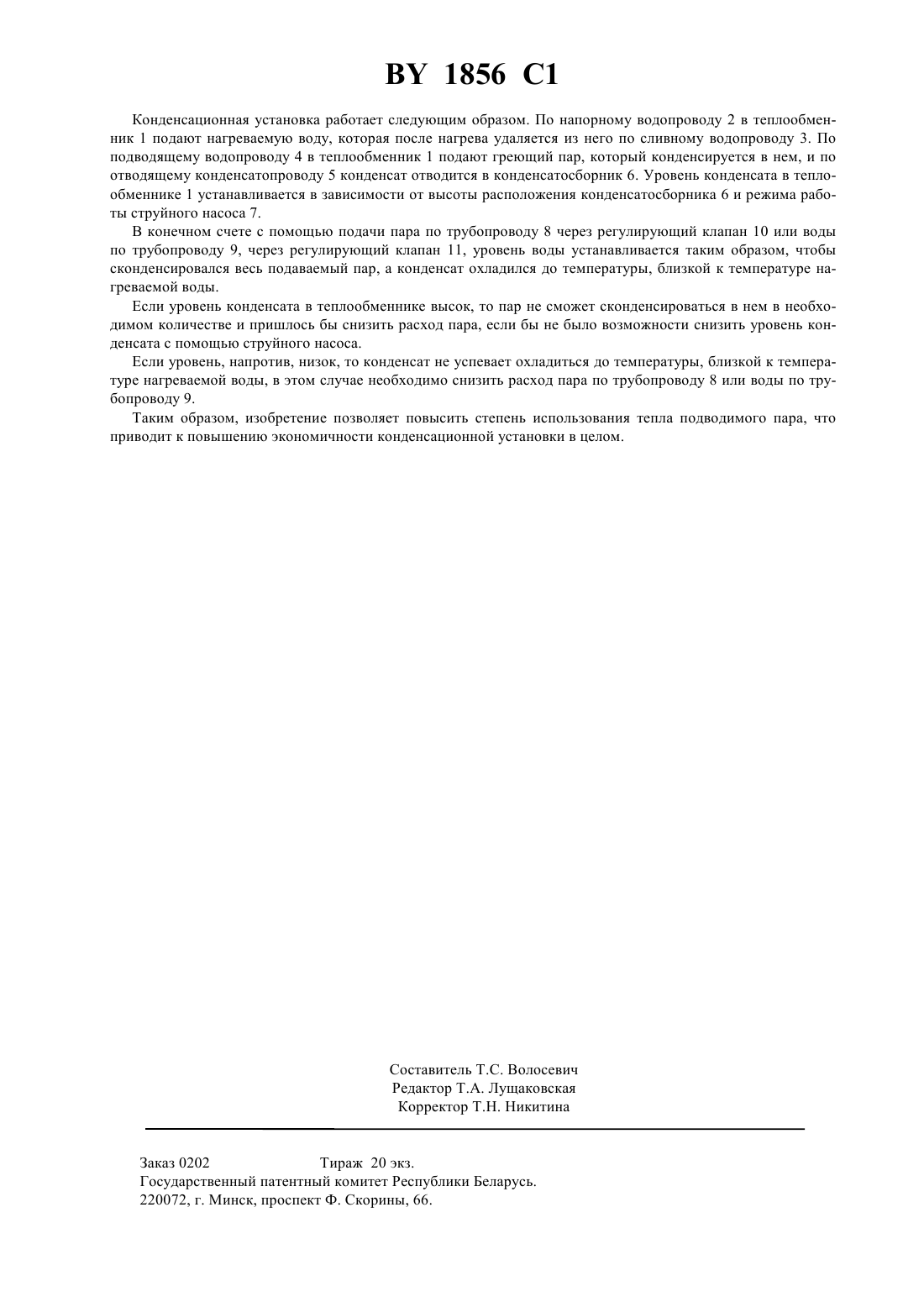

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявители Гродненское ордена Дружбы народов ПО Азот им. С.О. Притыцкого , Государственный научно-исследовательский и проектный институт азотной промышленности и продуктов органического синтеза(73) Патентообладатель Гродненское ордена Дружбы народов производственное объединение Азот им. С.О. Притыцкого(57) Конденсационная установка, содержащая теплообменник с напорным и сливным водопроводами, подводящим паропроводом и отводящим конденсатопроводом, к выходному концу которого подключен конденсатосборник, и струйный насос, отличающаяся тем, что она снабжена трубопроводами с регулирующими клапанами, при этом конденсатосборник установлен на уровне теплообменника, а струйный насос - на отводящем конденсатопроводе и подключен к подводящему паропроводу и/или напорному водопроводу посредством упомянутых трубопроводов. 1856 1 Изобретение относится к конденсационным установкам и может быть использовано в энергетической промышленности для получения горячей воды за счет тепла конденсации пара. Известна теплообменная установка, содержащая теплообменник с напорным и сливным водопроводами,подводящим паропроводом и отводящим конденсатопроводом, конденсатосборник, соединенный с выходным концом конденсатопровода, струйный насос, при этом конденсатосборник установлен ниже теплообменника, струйный насос установлен на подводящем паропроводе и сообщен с конденсатосборником рециркуляционным паропроводом 1. Эта установка имеет низкую экономичность вследствие невысокой степени использования тепла подводимого пара, в частности, в ней невозможно использовать хотя бы частично тепло отводимого конденсата. Вследствие того, что конденсатосборник расположен ниже теплообменника, конденсат не только не охлаждается ниже температуры конденсации, но вместе с ним проходит проскок пара (пролетный пар) в конденсатосборник, что приводит к низкой степени использования тепла подводимого пара и низкой экономичности в целом. Вследствие того, что струйный насос установлен на подводящем паропроводе и сообщен с конденсатосборником рециркуляционным паропроводом, он возвращает обратно пролетный пар и никак не способствует использованию части тепла, находящейся в отводимом конденсате. Наиболее близкой по технической сущности и достигаемому эффекту к заявляемой является теплообменная установка, содержащая теплообменник с напорным и сливным водопроводами, подводящим паропроводом, конденсатосборник, соединенный с выходным концом конденсатопровода, струйный насос, при этом конденсатосборник установлен ниже теплообменника, струйный насос установлен на подводящем паропроводе и сообщен с конденсатосборником рециркуляционным паропроводом, а вокруг струйного насоса расположена байпасная линия с регулирующим клапаном 2. Эта установка также имеет низкую экономичность вследствие невысокой степени использования тепла подводимого пара, и также не предоставляет возможности использования некоторой части тепла отводимого конденсата. Вследствие того, что конденсатосборник расположен ниже теплообменника, конденсат не только не охлаждается ниже температуры конденсации, но вместе с ним происходит проскок пролетного пара в конденсатосборник, что приводит к низкой степени использования тепла подводящего пара и низкой экономичности установки в целом. Вследствие того, что струйный насос установлен на подводящем паропроводе и сообщен с конденсатосборником рециркуляционным паропроводом, он возвращает обратно пролетный пар и никак не способствует использованию части тепла, находящейся в отводимом конденсате. Вследствие того, что вокруг струйного насоса расположена байпасная линия с регулирующим клапаном,регулировке подвергается часть пара, идущего вокруг струйного насоса, что также никак не способствует использованию части тепла, находящейся в конденсате. Задачей изобретения является повышение экономичности за счет повышения степени использования тепла подводимого пара, в частности, за счет возможности использования части тепла отводимого конденсата. Для решения поставленной задачи в конденсационной установке, содержащей теплообменник с напорным и сливным водопроводами, подводящим паропроводом и отводящим конденсатопроводом, к выходному концу которого подключен конденсатосборник, и струйный насос, конденсационная установка снабжена трубопроводами с регулирующими клапанами, при этом конденсатосборник установлен на уровне теплообменника, а струйный насос - на отводящем конденсатопроводе и подключен к подводящему паропроводу и/или напорному водопроводу посредством упомянутых трубопроводов. Благодаря тому, что конденсатосборник установлен на уровне теплообменника, в теплообменнике устанавливается уровень конденсата, соответствующий уровню в конденсатосборнике, и появляется возможность использования части тепла, находящегося в конденсате. Благодаря тому, что струйный насос установлен на отводящем конденсатопроводе и сообщен с подводящим паропроводом и/или напорному водопроводу посредством упомянутых трубопроводов, создается возможность поддерживать уровень конденсата в теплообменнике при любом режиме на таком значении, при котором происходит как полная конденсация пара, так и охлаждение конденсата до необходимых температур это позволяет увеличить до максимально возможной степень использования тепла, содержащегося в подводимом паре. На фигуре представлена схема конденсационной установки. Конденсационная установка содержит теплообменник 1 с напорным 2 и сливным 3 водопроводами, подводящим паропроводом 4 и отводящим конденсатопроводом 5, конденсатосборник 6, установленный на уровне теплообменника 1, струйный насос 7, установленный на отводящем конденсатопроводе 5 и подключенный к подводящему паропроводу 4 и/или напорному водопроводу 2 посредством трубопроводов 8 и 9 с регулирующими клапанами 10 и 11 соответственно. 1856 1 Конденсационная установка работает следующим образом. По напорному водопроводу 2 в теплообменник 1 подают нагреваемую воду, которая после нагрева удаляется из него по сливному водопроводу 3. По подводящему водопроводу 4 в теплообменник 1 подают греющий пар, который конденсируется в нем, и по отводящему конденсатопроводу 5 конденсат отводится в конденсатосборник 6. Уровень конденсата в теплообменнике 1 устанавливается в зависимости от высоты расположения конденсатосборника 6 и режима работы струйного насоса 7. В конечном счете с помощью подачи пара по трубопроводу 8 через регулирующий клапан 10 или воды по трубопроводу 9, через регулирующий клапан 11, уровень воды устанавливается таким образом, чтобы сконденсировался весь подаваемый пар, а конденсат охладился до температуры, близкой к температуре нагреваемой воды. Если уровень конденсата в теплообменнике высок, то пар не сможет сконденсироваться в нем в необходимом количестве и пришлось бы снизить расход пара, если бы не было возможности снизить уровень конденсата с помощью струйного насоса. Если уровень, напротив, низок, то конденсат не успевает охладиться до температуры, близкой к температуре нагреваемой воды, в этом случае необходимо снизить расход пара по трубопроводу 8 или воды по трубопроводу 9. Таким образом, изобретение позволяет повысить степень использования тепла подводимого пара, что приводит к повышению экономичности конденсационной установки в целом. Заказ 0202 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
