Редукционно-охладительная установка

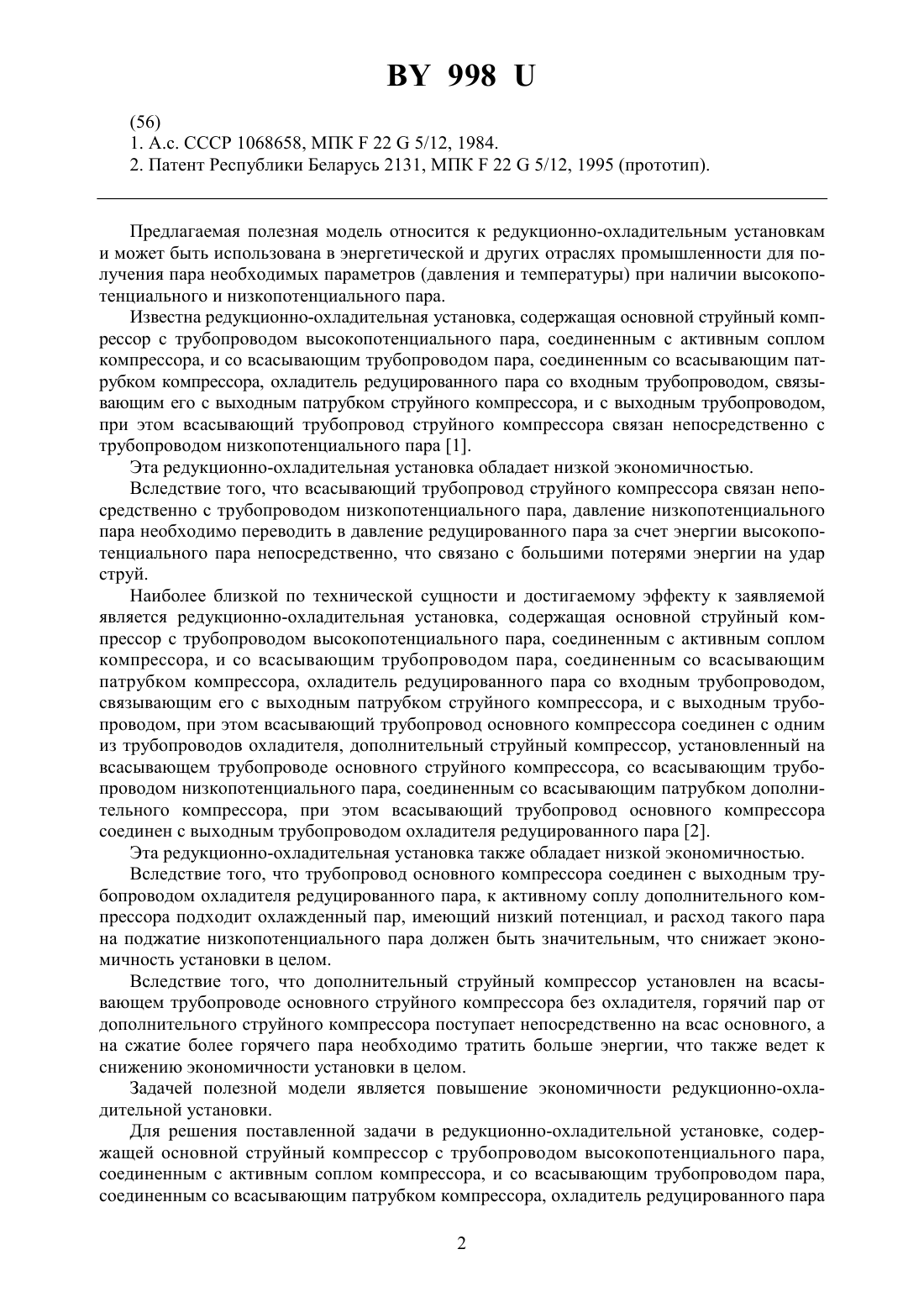

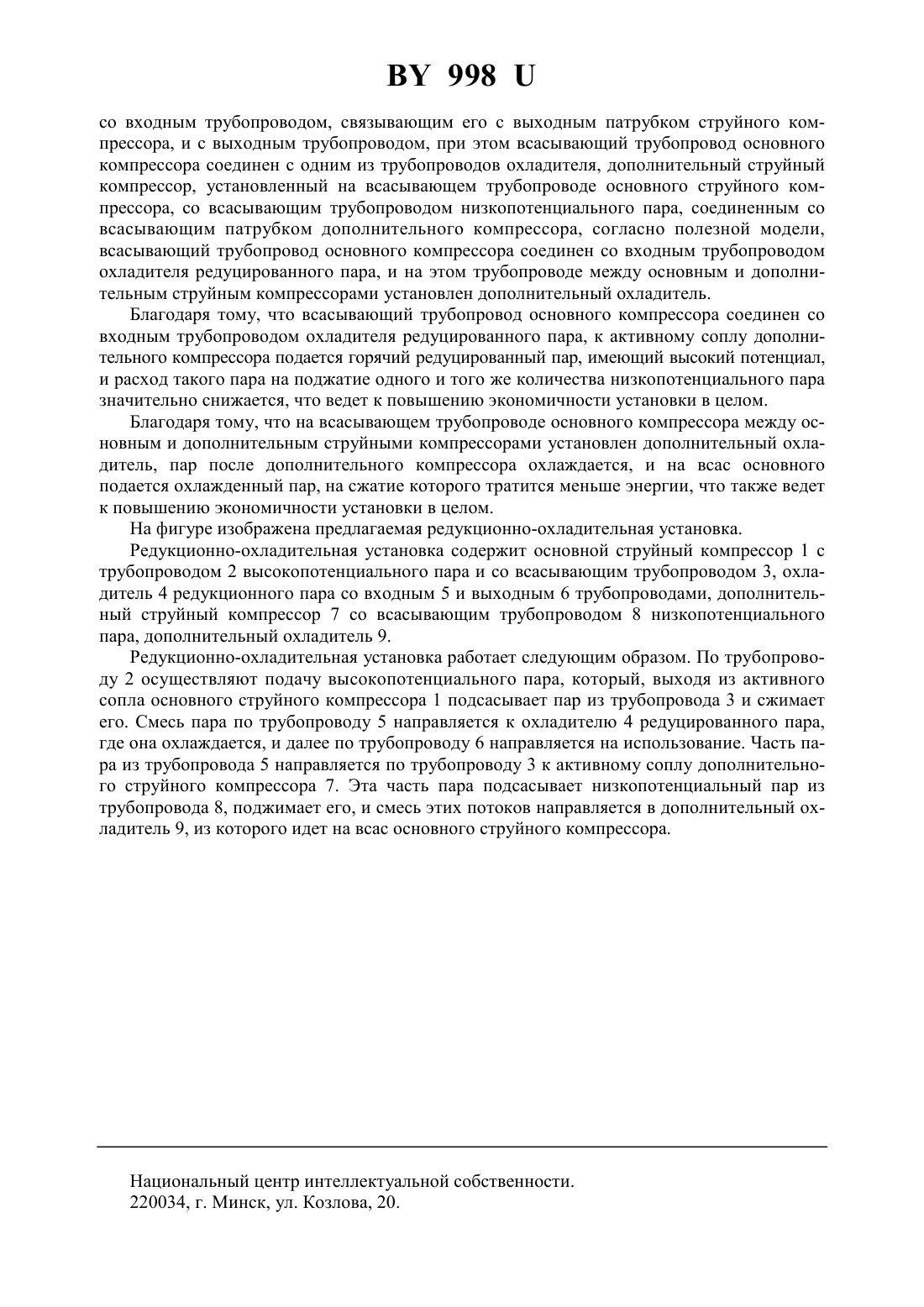

(71) Заявитель Открытое акционерное общество Гродно Азот(72) Авторы Гудымов Эрнест Андреевич Родионов Борис НиколаевичСурба Анатолий Константинович Антонов Николай Анатольевич Сурус Леонид Иванович Поляков Николай Васильевич Митрофанов Владимир Александрович Галин Геннадий Борисович Павлович Юрий Олегович Юрша Иосиф Антонович(73) Патентообладатель Открытое акционерное общество Гродно Азот(57) Редукционно-охладительная установка, содержащая основной струйный компрессор с трубопроводом высокопотенциального пара, соединенным с активным соплом компрессора, и со всасывающим трубопроводом пара, соединенным со всасывающим патрубком компрессора, охладитель редуцированного пара со входным трубопроводом, связывающим его с выходным патрубком струйного компрессора, и с выходным трубопроводом,при этом всасывающий трубопровод основного компрессора соединен с одним из трубопроводов охладителя, дополнительный струйный компрессор, установленный на всасывающем трубопроводе основного струйного компрессора, со всасывающим трубопроводом низкопотенциального пара, соединенным со всасывающим патрубком дополнительного компрессора, отличающаяся тем, что всасывающий трубопровод основного компрессора соединен со входным трубопроводом охладителя редуцированного пара, и на этом трубопроводе между основным и дополнительным струйными компрессорами установлен дополнительный охладитель.(56) 1. А.с. СССР 1068658, МПК 225/12, 1984. 2. Патент Республики Беларусь 2131, МПК 225/12, 1995 (прототип). Предлагаемая полезная модель относится к редукционно-охладительным установкам и может быть использована в энергетической и других отраслях промышленности для получения пара необходимых параметров (давления и температуры) при наличии высокопотенциального и низкопотенциального пара. Известна редукционно-охладительная установка, содержащая основной струйный компрессор с трубопроводом высокопотенциального пара, соединенным с активным соплом компрессора, и со всасывающим трубопроводом пара, соединенным со всасывающим патрубком компрессора, охладитель редуцированного пара со входным трубопроводом, связывающим его с выходным патрубком струйного компрессора, и с выходным трубопроводом,при этом всасывающий трубопровод струйного компрессора связан непосредственно с трубопроводом низкопотенциального пара 1. Эта редукционно-охладительная установка обладает низкой экономичностью. Вследствие того, что всасывающий трубопровод струйного компрессора связан непосредственно с трубопроводом низкопотенциального пара, давление низкопотенциального пара необходимо переводить в давление редуцированного пара за счет энергии высокопотенциального пара непосредственно, что связано с большими потерями энергии на удар струй. Наиболее близкой по технической сущности и достигаемому эффекту к заявляемой является редукционно-охладительная установка, содержащая основной струйный компрессор с трубопроводом высокопотенциального пара, соединенным с активным соплом компрессора, и со всасывающим трубопроводом пара, соединенным со всасывающим патрубком компрессора, охладитель редуцированного пара со входным трубопроводом,связывающим его с выходным патрубком струйного компрессора, и с выходным трубопроводом, при этом всасывающий трубопровод основного компрессора соединен с одним из трубопроводов охладителя, дополнительный струйный компрессор, установленный на всасывающем трубопроводе основного струйного компрессора, со всасывающим трубопроводом низкопотенциального пара, соединенным со всасывающим патрубком дополнительного компрессора, при этом всасывающий трубопровод основного компрессора соединен с выходным трубопроводом охладителя редуцированного пара 2. Эта редукционно-охладительная установка также обладает низкой экономичностью. Вследствие того, что трубопровод основного компрессора соединен с выходным трубопроводом охладителя редуцированного пара, к активному соплу дополнительного компрессора подходит охлажденный пар, имеющий низкий потенциал, и расход такого пара на поджатие низкопотенциального пара должен быть значительным, что снижает экономичность установки в целом. Вследствие того, что дополнительный струйный компрессор установлен на всасывающем трубопроводе основного струйного компрессора без охладителя, горячий пар от дополнительного струйного компрессора поступает непосредственно на всас основного, а на сжатие более горячего пара необходимо тратить больше энергии, что также ведет к снижению экономичности установки в целом. Задачей полезной модели является повышение экономичности редукционно-охладительной установки. Для решения поставленной задачи в редукционно-охладительной установке, содержащей основной струйный компрессор с трубопроводом высокопотенциального пара,соединенным с активным соплом компрессора, и со всасывающим трубопроводом пара,соединенным со всасывающим патрубком компрессора, охладитель редуцированного пара 2 998 со входным трубопроводом, связывающим его с выходным патрубком струйного компрессора, и с выходным трубопроводом, при этом всасывающий трубопровод основного компрессора соединен с одним из трубопроводов охладителя, дополнительный струйный компрессор, установленный на всасывающем трубопроводе основного струйного компрессора, со всасывающим трубопроводом низкопотенциального пара, соединенным со всасывающим патрубком дополнительного компрессора, согласно полезной модели,всасывающий трубопровод основного компрессора соединен со входным трубопроводом охладителя редуцированного пара, и на этом трубопроводе между основным и дополнительным струйным компрессорами установлен дополнительный охладитель. Благодаря тому, что всасывающий трубопровод основного компрессора соединен со входным трубопроводом охладителя редуцированного пара, к активному соплу дополнительного компрессора подается горячий редуцированный пар, имеющийвысокий потенциал,и расход такого пара на поджатие одного и того же количества низкопотенциального пара значительно снижается, что ведет к повышению экономичности установки в целом. Благодаря тому, что на всасывающем трубопроводе основного компрессора между основным и дополнительным струйными компрессорами установлен дополнительный охладитель, пар после дополнительного компрессора охлаждается, и на всас основного подается охлажденный пар, на сжатие которого тратится меньше энергии, что также ведет к повышению экономичности установки в целом. На фигуре изображена предлагаемая редукционно-охладительная установка. Редукционно-охладительная установка содержит основной струйный компрессор 1 с трубопроводом 2 высокопотенциального пара и со всасывающим трубопроводом 3, охладитель 4 редукционного пара со входным 5 и выходным 6 трубопроводами, дополнительный струйный компрессор 7 со всасывающим трубопроводом 8 низкопотенциального пара, дополнительный охладитель 9. Редукционно-охладительная установка работает следующим образом. По трубопроводу 2 осуществляют подачу высокопотенциального пара, который, выходя из активного сопла основного струйного компрессора 1 подсасывает пар из трубопровода 3 и сжимает его. Смесь пара по трубопроводу 5 направляется к охладителю 4 редуцированного пара,где она охлаждается, и далее по трубопроводу 6 направляется на использование. Часть пара из трубопровода 5 направляется по трубопроводу 3 к активному соплу дополнительного струйного компрессора 7. Эта часть пара подсасывает низкопотенциальный пар из трубопровода 8, поджимает его, и смесь этих потоков направляется в дополнительный охладитель 9, из которого идет на всас основного струйного компрессора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
