Топка

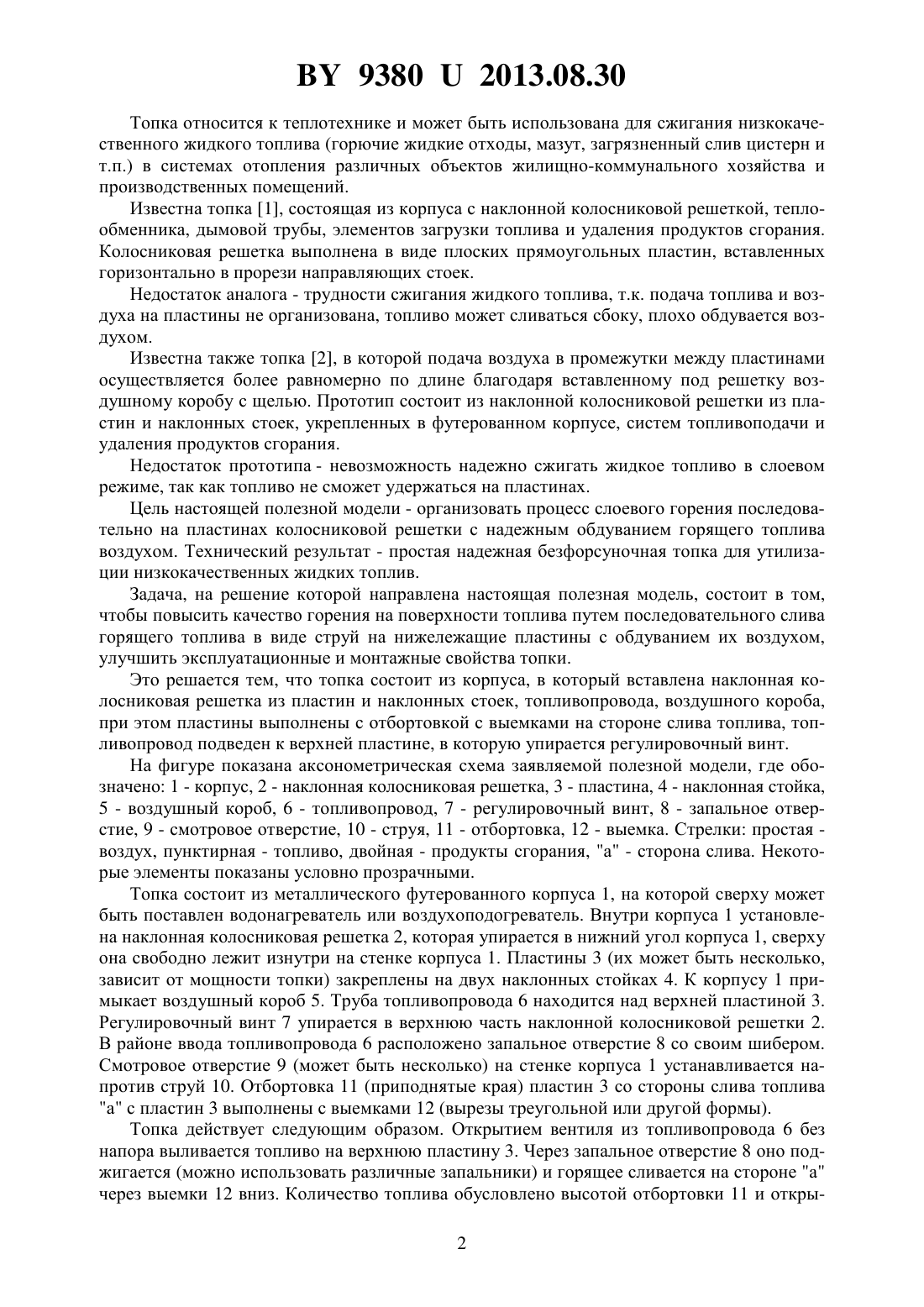

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Северянин Виталий Степанович Горбачева Мария Григорьевна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Топка, содержащая корпус с наклонной колосниковой решеткой из пластин и наклонных стоек, топливопровод, воздушный короб, отличающаяся тем, что пластины выполнены с отбортовкой, с выемками на стороне слива топлива, топливопровод подведен к верхней пластине, в которую упирается регулировочный винт. 93802013.08.30 Топка относится к теплотехнике и может быть использована для сжигания низкокачественного жидкого топлива (горючие жидкие отходы, мазут, загрязненный слив цистерн и т.п.) в системах отопления различных объектов жилищно-коммунального хозяйства и производственных помещений. Известна топка 1, состоящая из корпуса с наклонной колосниковой решеткой, теплообменника, дымовой трубы, элементов загрузки топлива и удаления продуктов сгорания. Колосниковая решетка выполнена в виде плоских прямоугольных пластин, вставленных горизонтально в прорези направляющих стоек. Недостаток аналога - трудности сжигания жидкого топлива, т.к. подача топлива и воздуха на пластины не организована, топливо может сливаться сбоку, плохо обдувается воздухом. Известна также топка 2, в которой подача воздуха в промежутки между пластинами осуществляется более равномерно по длине благодаря вставленному под решетку воздушному коробу с щелью. Прототип состоит из наклонной колосниковой решетки из пластин и наклонных стоек, укрепленных в футерованном корпусе, систем топливоподачи и удаления продуктов сгорания. Недостаток прототипа - невозможность надежно сжигать жидкое топливо в слоевом режиме, так как топливо не сможет удержаться на пластинах. Цель настоящей полезной модели - организовать процесс слоевого горения последовательно на пластинах колосниковой решетки с надежным обдуванием горящего топлива воздухом. Технический результат - простая надежная безфорсуночная топка для утилизации низкокачественных жидких топлив. Задача, на решение которой направлена настоящая полезная модель, состоит в том,чтобы повысить качество горения на поверхности топлива путем последовательного слива горящего топлива в виде струй на нижележащие пластины с обдуванием их воздухом,улучшить эксплуатационные и монтажные свойства топки. Это решается тем, что топка состоит из корпуса, в который вставлена наклонная колосниковая решетка из пластин и наклонных стоек, топливопровода, воздушного короба,при этом пластины выполнены с отбортовкой с выемками на стороне слива топлива, топливопровод подведен к верхней пластине, в которую упирается регулировочный винт. На фигуре показана аксонометрическая схема заявляемой полезной модели, где обозначено 1 - корпус, 2 - наклонная колосниковая решетка, 3 - пластина, 4 - наклонная стойка,5 - воздушный короб, 6 - топливопровод, 7 - регулировочный винт, 8 - запальное отверстие, 9 - смотровое отверстие, 10 - струя, 11 - отбортовка, 12 - выемка. Стрелки простая воздух, пунктирная - топливо, двойная - продукты сгорания, а - сторона слива. Некоторые элементы показаны условно прозрачными. Топка состоит из металлического футерованного корпуса 1, на которой сверху может быть поставлен водонагреватель или воздухоподогреватель. Внутри корпуса 1 установлена наклонная колосниковая решетка 2, которая упирается в нижний угол корпуса 1, сверху она свободно лежит изнутри на стенке корпуса 1. Пластины 3 (их может быть несколько,зависит от мощности топки) закреплены на двух наклонных стойках 4. К корпусу 1 примыкает воздушный короб 5. Труба топливопровода 6 находится над верхней пластиной 3. Регулировочный винт 7 упирается в верхнюю часть наклонной колосниковой решетки 2. В районе ввода топливопровода 6 расположено запальное отверстие 8 со своим шибером. Смотровое отверстие 9 (может быть несколько) на стенке корпуса 1 устанавливается напротив струй 10. Отбортовка 11 (приподнятые края) пластин 3 со стороны слива топлива а с пластин 3 выполнены с выемками 12 (вырезы треугольной или другой формы). Топка действует следующим образом. Открытием вентиля из топливопровода 6 без напора выливается топливо на верхнюю пластину 3. Через запальное отверстие 8 оно поджигается (можно использовать различные запальники) и горящее сливается на стороне а через выемки 12 вниз. Количество топлива обусловлено высотой отбортовки 11 и откры 2 93802013.08.30 тием топливного вентиля. Струи горящего топлива 10 заполняют нижележащие пластины 3. Воздух (простые стрелки) подается из воздушного короба 5, проходит между пластинами 3 и интенсивно обдувает все горящие струи 10 топлива по всему объему. Интенсивность горения контролируется через смотровые отверстия 9 (а также ведется очистка от нагара, сажи, кокса, которые после этого скапливаются на дне топки). Заполнение топки топливом изменяется наклоном колосниковой решетки 2. Для этого регулировочным винтом 7 верхняя ее часть, благодаря наклонным стойкам 4, перемещается вверх-вниз, наклон пластин меняется, количество топлива (пунктирные стрелки) увеличивается или уменьшается на струях 10 и на плоскостях пластин 3. Так регулируется тепловая мощность топки. Продукты сгорания (двойные стрелки) со струй 10 и пластин 3 поднимаются вверх к потребителю теплоты на верху корпуса 1. Достоинство предлагаемого топочного процесса - значительное увеличение поверхности горения не столько на плоскостях пластин, сколько на стекающих струях в виде горящего каскада. Кроме того, не требуется сложная насосная система. Технико-экономическая эффективность заключается в создании топочного устройства для утилизации низкокачественных топливных ресурсов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
