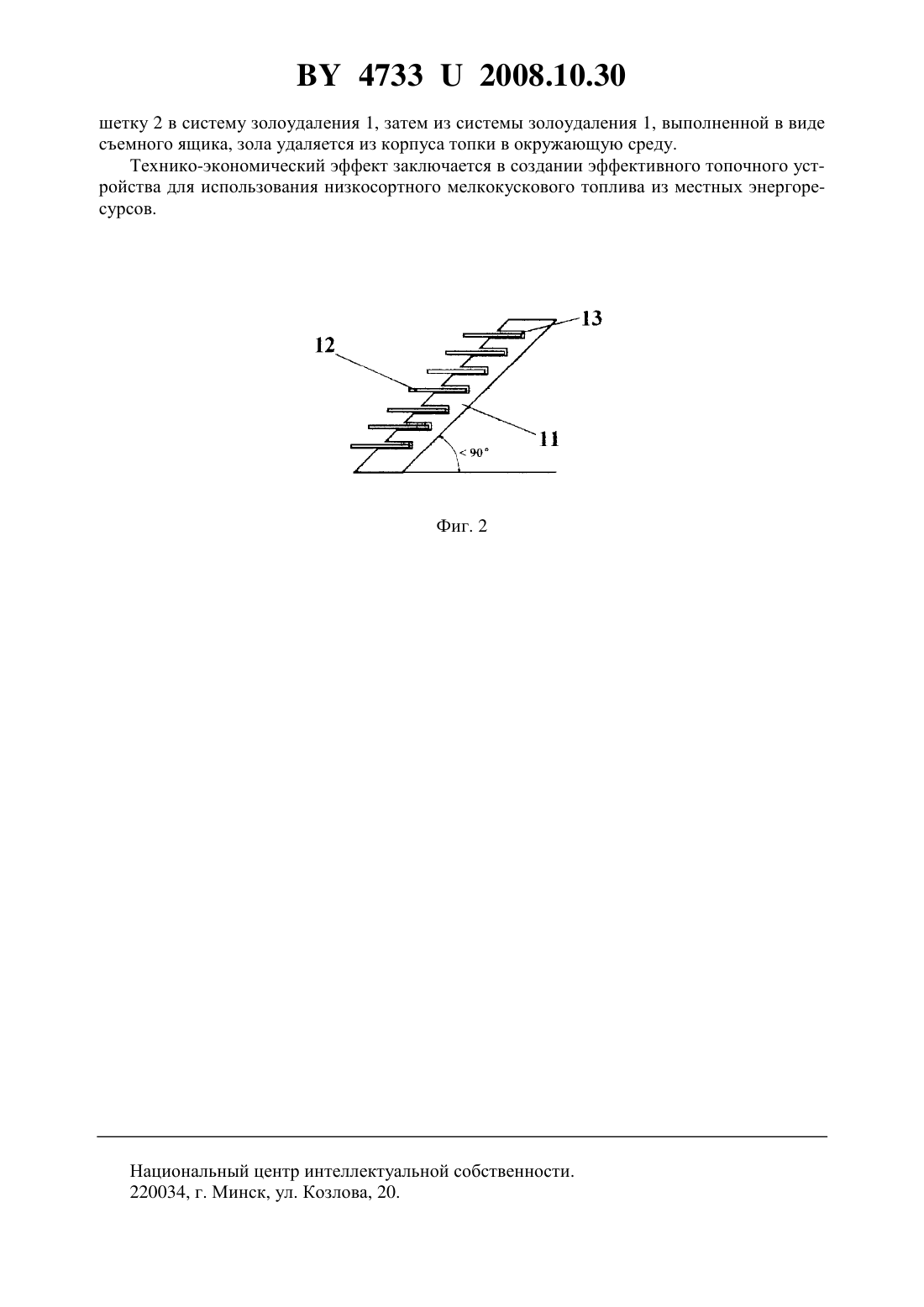

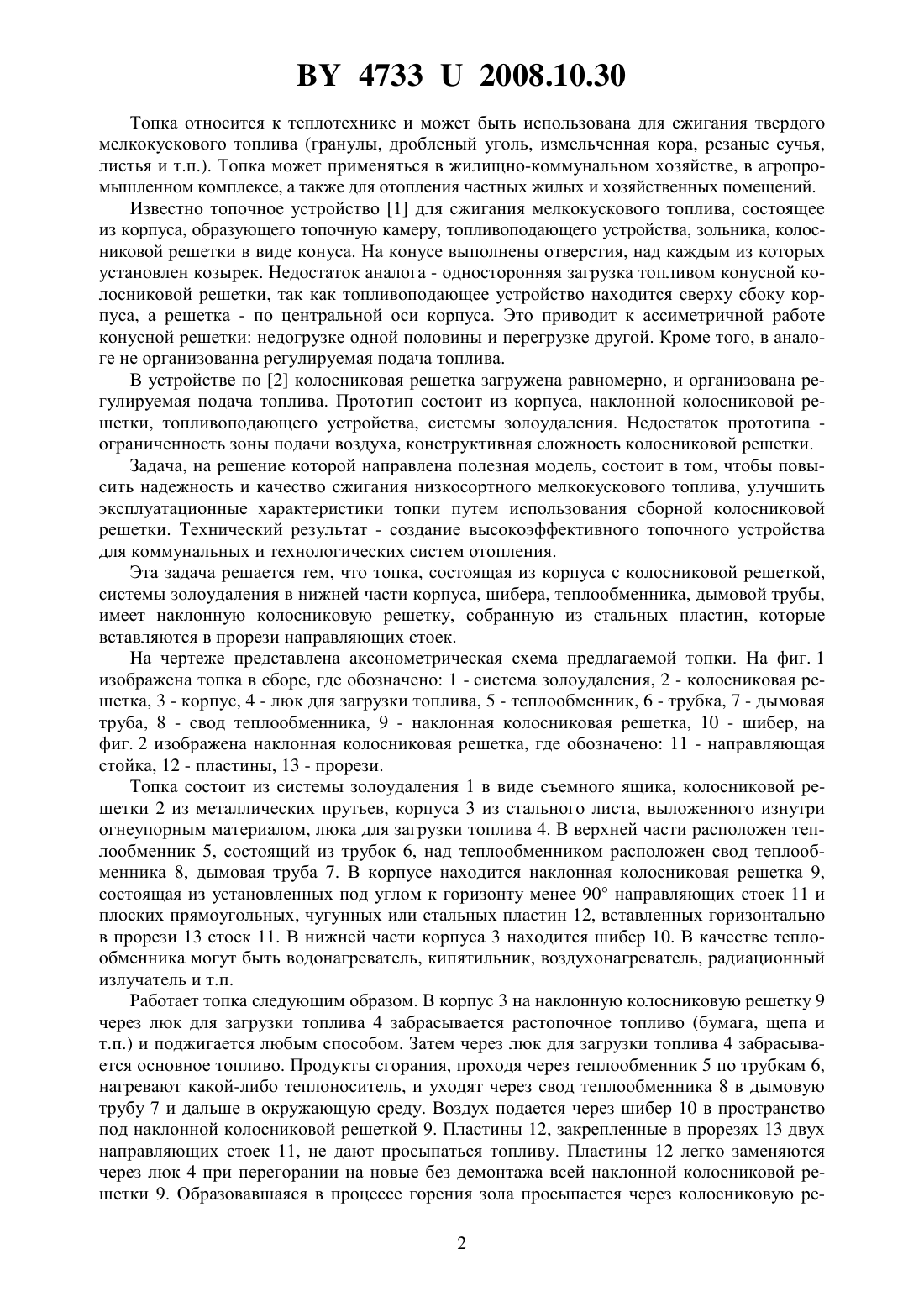

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(21) Номер заявки 20080102 Ельшов Валентин Дмитриевич Пух(22) 2008.02.14 ловский Сергей Григорьевич Шепеле(71) Заявитель Общество с ограниченной вич Александр Сергеевичответственностью НПКФ ЭКОТЕРМ (73) Патентообладатель Общество с огра ниченной ответственностью НПКФ(72) Авторы Северянин Виталий СтепаноЭКОТЕРМвич Кушнерик Валерий Васильевич(57) Топка, содержащая корпус, наклонную колосниковую решетку, шибер для подачи воздуха, дымовую трубу, теплообменник, люк для загрузки топлива, систему золоудаления,отличающаяся тем, что наклонная колосниковая решетка выполнена в виде плоских прямоугольных пластин, вставленных горизонтально в прорези направляющих стоек. 47332008.10.30 Топка относится к теплотехнике и может быть использована для сжигания твердого мелкокускового топлива (гранулы, дробленый уголь, измельченная кора, резаные сучья,листья и т.п.). Топка может применяться в жилищно-коммунальном хозяйстве, в агропромышленном комплексе, а также для отопления частных жилых и хозяйственных помещений. Известно топочное устройство 1 для сжигания мелкокускового топлива, состоящее из корпуса, образующего топочную камеру, топливоподающего устройства, зольника, колосниковой решетки в виде конуса. На конусе выполнены отверстия, над каждым из которых установлен козырек. Недостаток аналога - односторонняя загрузка топливом конусной колосниковой решетки, так как топливоподающее устройство находится сверху сбоку корпуса, а решетка - по центральной оси корпуса. Это приводит к ассиметричной работе конусной решетки недогрузке одной половины и перегрузке другой. Кроме того, в аналоге не организованна регулируемая подача топлива. В устройстве по 2 колосниковая решетка загружена равномерно, и организована регулируемая подача топлива. Прототип состоит из корпуса, наклонной колосниковой решетки, топливоподающего устройства, системы золоудаления. Недостаток прототипа ограниченность зоны подачи воздуха, конструктивная сложность колосниковой решетки. Задача, на решение которой направлена полезная модель, состоит в том, чтобы повысить надежность и качество сжигания низкосортного мелкокускового топлива, улучшить эксплуатационные характеристики топки путем использования сборной колосниковой решетки. Технический результат - создание высокоэффективного топочного устройства для коммунальных и технологических систем отопления. Эта задача решается тем, что топка, состоящая из корпуса с колосниковой решеткой,системы золоудаления в нижней части корпуса, шибера, теплообменника, дымовой трубы,имеет наклонную колосниковую решетку, собранную из стальных пластин, которые вставляются в прорези направляющих стоек. На чертеже представлена аксонометрическая схема предлагаемой топки. На фиг. 1 изображена топка в сборе, где обозначено 1 - система золоудаления, 2 - колосниковая решетка, 3 - корпус, 4 - люк для загрузки топлива, 5 - теплообменник, 6 - трубка, 7 - дымовая труба, 8 - свод теплообменника, 9 - наклонная колосниковая решетка, 10 - шибер, на фиг. 2 изображена наклонная колосниковая решетка, где обозначено 11 - направляющая стойка, 12 - пластины, 13 - прорези. Топка состоит из системы золоудаления 1 в виде съемного ящика, колосниковой решетки 2 из металлических прутьев, корпуса 3 из стального листа, выложенного изнутри огнеупорным материалом, люка для загрузки топлива 4. В верхней части расположен теплообменник 5, состоящий из трубок 6, над теплообменником расположен свод теплообменника 8, дымовая труба 7. В корпусе находится наклонная колосниковая решетка 9,состоящая из установленных под углом к горизонту менее 90 направляющих стоек 11 и плоских прямоугольных, чугунных или стальных пластин 12, вставленных горизонтально в прорези 13 стоек 11. В нижней части корпуса 3 находится шибер 10. В качестве теплообменника могут быть водонагреватель, кипятильник, воздухонагреватель, радиационный излучатель и т.п. Работает топка следующим образом. В корпус 3 на наклонную колосниковую решетку 9 через люк для загрузки топлива 4 забрасывается растопочное топливо (бумага, щепа и т.п.) и поджигается любым способом. Затем через люк для загрузки топлива 4 забрасывается основное топливо. Продукты сгорания, проходя через теплообменник 5 по трубкам 6,нагревают какой-либо теплоноситель, и уходят через свод теплообменника 8 в дымовую трубу 7 и дальше в окружающую среду. Воздух подается через шибер 10 в пространство под наклонной колосниковой решеткой 9. Пластины 12, закрепленные в прорезях 13 двух направляющих стоек 11, не дают просыпаться топливу. Пластины 12 легко заменяются через люк 4 при перегорании на новые без демонтажа всей наклонной колосниковой решетки 9. Образовавшаяся в процессе горения зола просыпается через колосниковую ре 2 47332008.10.30 шетку 2 в систему золоудаления 1, затем из системы золоудаления 1, выполненной в виде съемного ящика, зола удаляется из корпуса топки в окружающую среду. Технико-экономический эффект заключается в создании эффективного топочного устройства для использования низкосортного мелкокускового топлива из местных энергоресурсов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
