Пьезокерамическая зажигалка

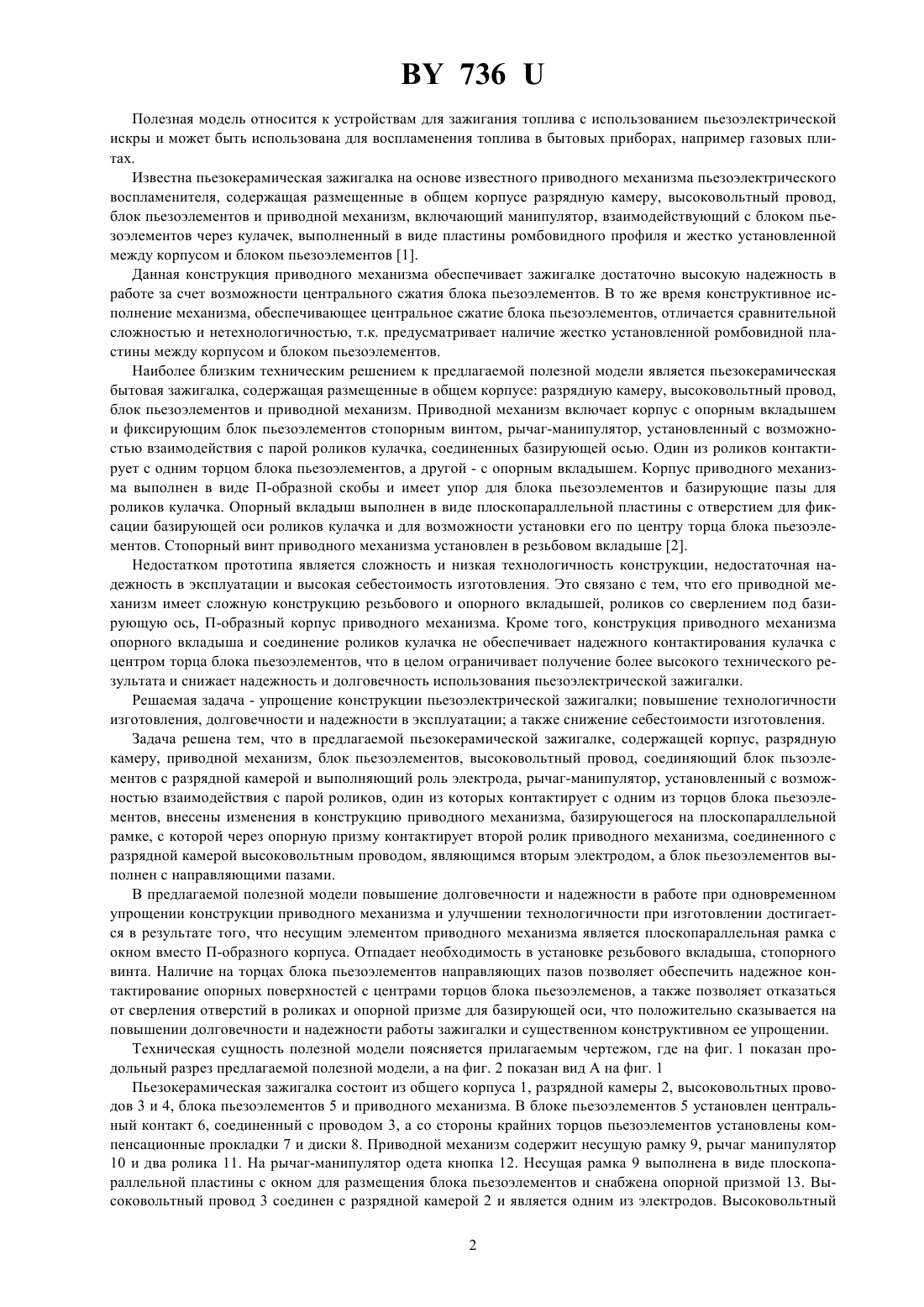

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное научно-производственное предприятие Витебский завод радиодеталей(73) Патентообладатель Республиканское унитарное научно-производственное предприятие Витебский завод радиодеталей(57) Пьезокерамическая зажигалка, содержащая корпус, разрядную камеру, приводной механизм, блок пьезоэлементов, высоковольтный провод, соединяющий блок пьзоэлементов с разрядной камерой и выполняющий роль электрода, рычаг-манипулятор, установленный с возможностью взаимодействия с парой роликов,один из которых контактирует с одним из торцов блока пьезоэлементов, отличающаяся тем, что приводной механизм базируется на плоскопараллельной рамке, с которой через опорную призму контактирует второй ролик приводного механизма, при этом приводной механизм соединен с разрядной камерой высоковольтным проводом, являющимся вторым электродом, а блок пьезоэлементов выполнен с направляющими пазами. 736 Полезная модель относится к устройствам для зажигания топлива с использованием пьезоэлектрической искры и может быть использована для воспламенения топлива в бытовых приборах, например газовых плитах. Известна пьезокерамическая зажигалка на основе известного приводного механизма пьезоэлектрического воспламенителя, содержащая размещенные в общем корпусе разрядную камеру, высоковольтный провод,блок пьезоэлементов и приводной механизм, включающий манипулятор, взаимодействующий с блоком пьезоэлементов через кулачек, выполненный в виде пластины ромбовидного профиля и жестко установленной между корпусом и блоком пьезоэлементов 1. Данная конструкция приводного механизма обеспечивает зажигалке достаточно высокую надежность в работе за счет возможности центрального сжатия блока пьезоэлементов. В то же время конструктивное исполнение механизма, обеспечивающее центральное сжатие блока пьезоэлементов, отличается сравнительной сложностью и нетехнологичностью, т.к. предусматривает наличие жестко установленной ромбовидной пластины между корпусом и блоком пьезоэлементов. Наиболее близким техническим решением к предлагаемой полезной модели является пьезокерамическая бытовая зажигалка, содержащая размещенные в общем корпусе разрядную камеру, высоковольтный провод,блок пьезоэлементов и приводной механизм. Приводной механизм включает корпус с опорным вкладышем и фиксирующим блок пьезоэлементов стопорным винтом, рычаг-манипулятор, установленный с возможностью взаимодействия с парой роликов кулачка, соединенных базирующей осью. Один из роликов контактирует с одним торцом блока пьезоэлементов, а другой - с опорным вкладышем. Корпус приводного механизма выполнен в виде П-образной скобы и имеет упор для блока пьезоэлементов и базирующие пазы для роликов кулачка. Опорный вкладыш выполнен в виде плоскопараллельной пластины с отверстием для фиксации базирующей оси роликов кулачка и для возможности установки его по центру торца блока пьезоэлементов. Стопорный винт приводного механизма установлен в резьбовом вкладыше 2. Недостатком прототипа является сложность и низкая технологичность конструкции, недостаточная надежность в эксплуатации и высокая себестоимость изготовления. Это связано с тем, что его приводной механизм имеет сложную конструкцию резьбового и опорного вкладышей, роликов со сверлением под базирующую ось, П-образный корпус приводного механизма. Кроме того, конструкция приводного механизма опорного вкладыша и соединение роликов кулачка не обеспечивает надежного контактирования кулачка с центром торца блока пьезоэлементов, что в целом ограничивает получение более высокого технического результата и снижает надежность и долговечность использования пьезоэлектрической зажигалки. Решаемая задача - упрощение конструкции пьезоэлектрической зажигалки повышение технологичности изготовления, долговечности и надежности в эксплуатации а также снижение себестоимости изготовления. Задача решена тем, что в предлагаемой пьезокерамической зажигалке, содержащей корпус, разрядную камеру, приводной механизм, блок пьезоэлементов, высоковольтный провод, соединяющий блок пьзоэлементов с разрядной камерой и выполняющий роль электрода, рычаг-манипулятор, установленный с возможностью взаимодействия с парой роликов, один из которых контактирует с одним из торцов блока пьезоэлементов, внесены изменения в конструкцию приводного механизма, базирующегося на плоскопараллельной рамке, с которой через опорную призму контактирует второй ролик приводного механизма, соединенного с разрядной камерой высоковольтным проводом, являющимся вторым электродом, а блок пьезоэлементов выполнен с направляющими пазами. В предлагаемой полезной модели повышение долговечности и надежности в работе при одновременном упрощении конструкции приводного механизма и улучшении технологичности при изготовлении достигается в результате того, что несущим элементом приводного механизма является плоскопараллельная рамка с окном вместо П-образного корпуса. Отпадает необходимость в установке резьбового вкладыша, стопорного винта. Наличие на торцах блока пьезоэлементов направляющих пазов позволяет обеспечить надежное контактирование опорных поверхностей с центрами торцов блока пьезоэлеменов, а также позволяет отказаться от сверления отверстий в роликах и опорной призме для базирующей оси, что положительно сказывается на повышении долговечности и надежности работы зажигалки и существенном конструктивном ее упрощении. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фиг. 1 показан продольный разрез предлагаемой полезной модели, а на фиг. 2 показан вид А на фиг. 1 Пьезокерамическая зажигалка состоит из общего корпуса 1, разрядной камеры 2, высоковольтных проводов 3 и 4, блока пьезоэлементов 5 и приводного механизма. В блоке пьезоэлементов 5 установлен центральный контакт 6, соединенный с проводом 3, а со стороны крайних торцов пьезоэлементов установлены компенсационные прокладки 7 и диски 8. Приводной механизм содержит несущую рамку 9, рычаг манипулятор 10 и два ролика 11. На рычаг-манипулятор одета кнопка 12. Несущая рамка 9 выполнена в виде плоскопараллельной пластины с окном для размещения блока пьезоэлементов и снабжена опорной призмой 13. Высоковольтный провод 3 соединен с разрядной камерой 2 и является одним из электродов. Высоковольтный 2 736 провод 4 соединяет рамку 9 приводного механизма с разрядной камерой 2 и является вторым электродом. Рычаг-манипулятор 10 взаимодействует с роликами 11, один из которых контактирует с одним из дисков блока пьезоэлементов 5, а другой с опорной призмой 13, которая упирается в одну из сторон окна рамки 9. Второй диск блока пьезоэлементов 5 упирается в противоположную сторону окна рамки 9. Сборка предлагаемой пьезокерамической зажигалки осуществляется следующим образом. В окно несущей рамки 9 приводного механизма вставляется блок пьезоэлементов 5, рычаг-манипулятор 10 с одетой на него кнопкой 12, ролики 11 и опорная призма 13. Один из дисков 8 блока пьезоэлементов 5, возле которого выходит высоковольтный провод, устанавливается на одну из сторон окна несущей рамки 9, а другой диск блока пьезоэлементов устанавливается на одном из роликов 11. Регулировка усилия сжатия пьезоэлементов осуществляется путем подбора компенсационных прокладок 7. Собранный приводной механизм устанавливается в общий корпус 1 зажигалки. Высоковольтный провод 3 прокладывается в пазах корпуса и выводится в разрядную камеру 2. Высоковольтный провод 4 соединяется с несущей рамкой 9, прокладывается в пазах корпуса и также выводится в разрядную камеру 2. Пьезокерамическая зажигалка работает следующим образом. К рычагу-манипулятору 10 прикладывается механическое усилие и при нажатии на него он поворачивает ролики 11, установленные в пазах рычага 10. При этом один из роликов контактирует с торцом блока пьезоэлементов 5, сдавливает его, в результате чего на торцах блока генерируется высокое напряжение (принцип пьезоэффекта) для создания серии разрядов между высоковольтными проводами 3 и 4 в разрядной камере 2 для воспламенения газообразного топлива. Экспериментальная проверка опытных образцов пьезокерамической зажигалки подтверждает получение более высокого технического результата в сравнении с известными устройствами упрощение конструкции повышение технологичности изготовления, долговечности и надежности в работе. Упрощение конструкции позволяет также снизить себестоимость изготовления предлагаемой полезной модели. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
