Устройство приточной вентиляции здания, совмещенной с его обогревом

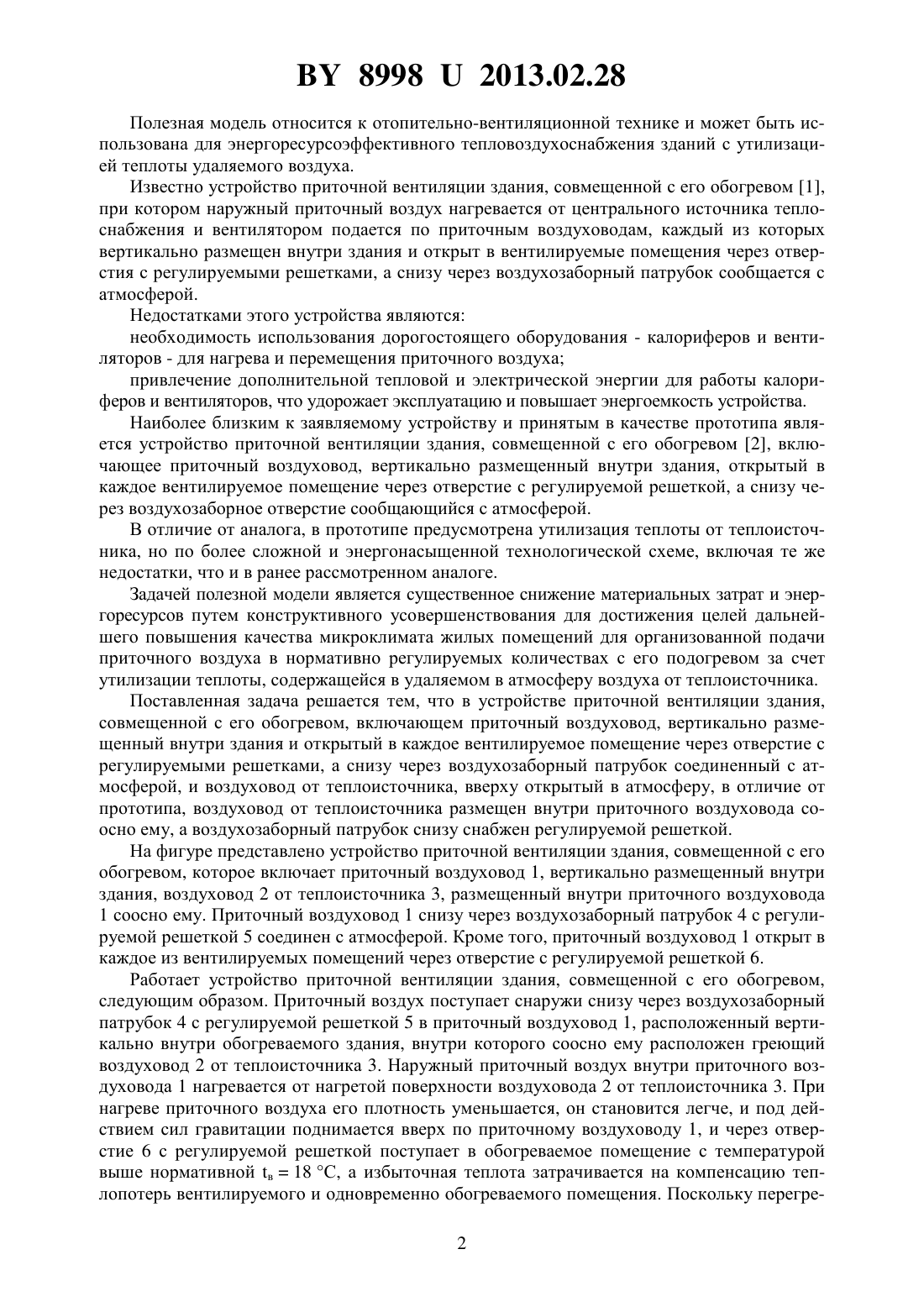

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ПРИТОЧНОЙ ВЕНТИЛЯЦИИ ЗДАНИЯ,СОВМЕЩЕННОЙ С ЕГО ОБОГРЕВОМ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Липко Владимир Иосифович Липко Святослав Владимирович Самохвал Екатерина Андреевна Широкова Ольга Николаевна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Устройство приточной вентиляции здания, совмещенной с его обогревом, включающее приточный воздуховод, вертикально размещенный внутри здания, открытый в каждое из вентилируемых помещений через отверстие с регулируемой решеткой, а снизу через воздухозаборный патрубок соединенный с атмосферой, и воздуховод от теплоисточника,вверху открытый в атмосферу, отличающееся тем, что воздуховод от теплоисточника размещен внутри приточного воздуховода соосно ему, а воздухозаборный патрубок снабжен регулируемой решеткой.(56) 1. Липко В.И. Энергоресурсоэффективное тепловоздухоснабжение гражданских зданий. В 2-х томах. Т. 1. - Новополоцк Полоцкий государственный университет, 2004. С. 65. 2. Патент РБ 1134, МПК 24 Д 7/00, 2003 (прототип). 89982013.02.28 Полезная модель относится к отопительно-вентиляционной технике и может быть использована для энергоресурсоэффективного тепловоздухоснабжения зданий с утилизацией теплоты удаляемого воздуха. Известно устройство приточной вентиляции здания, совмещенной с его обогревом 1,при котором наружный приточный воздух нагревается от центрального источника теплоснабжения и вентилятором подается по приточным воздуховодам, каждый из которых вертикально размещен внутри здания и открыт в вентилируемые помещения через отверстия с регулируемыми решетками, а снизу через воздухозаборный патрубок сообщается с атмосферой. Недостатками этого устройства являются необходимость использования дорогостоящего оборудования - калориферов и вентиляторов - для нагрева и перемещения приточного воздуха привлечение дополнительной тепловой и электрической энергии для работы калориферов и вентиляторов, что удорожает эксплуатацию и повышает энергоемкость устройства. Наиболее близким к заявляемому устройству и принятым в качестве прототипа является устройство приточной вентиляции здания, совмещенной с его обогревом 2, включающее приточный воздуховод, вертикально размещенный внутри здания, открытый в каждое вентилируемое помещение через отверстие с регулируемой решеткой, а снизу через воздухозаборное отверстие сообщающийся с атмосферой. В отличие от аналога, в прототипе предусмотрена утилизация теплоты от теплоисточника, но по более сложной и энергонасыщенной технологической схеме, включая те же недостатки, что и в ранее рассмотренном аналоге. Задачей полезной модели является существенное снижение материальных затрат и энергоресурсов путем конструктивного усовершенствования для достижения целей дальнейшего повышения качества микроклимата жилых помещений для организованной подачи приточного воздуха в нормативно регулируемых количествах с его подогревом за счет утилизации теплоты, содержащейся в удаляемом в атмосферу воздуха от теплоисточника. Поставленная задача решается тем, что в устройстве приточной вентиляции здания,совмещенной с его обогревом, включающем приточный воздуховод, вертикально размещенный внутри здания и открытый в каждое вентилируемое помещение через отверстие с регулируемыми решетками, а снизу через воздухозаборный патрубок соединенный с атмосферой, и воздуховод от теплоисточника, вверху открытый в атмосферу, в отличие от прототипа, воздуховод от теплоисточника размещен внутри приточного воздуховода соосно ему, а воздухозаборный патрубок снизу снабжен регулируемой решеткой. На фигуре представлено устройство приточной вентиляции здания, совмещенной с его обогревом, которое включает приточный воздуховод 1, вертикально размещенный внутри здания, воздуховод 2 от теплоисточника 3, размещенный внутри приточного воздуховода 1 соосно ему. Приточный воздуховод 1 снизу через воздухозаборный патрубок 4 с регулируемой решеткой 5 соединен с атмосферой. Кроме того, приточный воздуховод 1 открыт в каждое из вентилируемых помещений через отверстие с регулируемой решеткой 6. Работает устройство приточной вентиляции здания, совмещенной с его обогревом,следующим образом. Приточный воздух поступает снаружи снизу через воздухозаборный патрубок 4 с регулируемой решеткой 5 в приточный воздуховод 1, расположенный вертикально внутри обогреваемого здания, внутри которого соосно ему расположен греющий воздуховод 2 от теплоисточника 3. Наружный приточный воздух внутри приточного воздуховода 1 нагревается от нагретой поверхности воздуховода 2 от теплоисточника 3. При нагреве приточного воздуха его плотность уменьшается, он становится легче, и под действием сил гравитации поднимается вверх по приточному воздуховоду 1, и через отверстие 6 с регулируемой решеткой поступает в обогреваемое помещение с температурой выше нормативной в 18 С, а избыточная теплота затрачивается на компенсацию теплопотерь вентилируемого и одновременно обогреваемого помещения. Поскольку перегре 2 89982013.02.28 тый наружный воздух поступает в обогреваемое и вентилируемое помещение непрерывно,то в нем создается избыточное давление, под действием которого воздух выдавливается через вытяжные каналы и неплотности в наружных ограждениях, создавая аэродинамический режим эксфильтрации, препятствующий неорганизованному поступлению холодного наружного воздуха извне вентилируемого помещения, создавая комфортные условия микроклимата для проживания с регулируемым воздухообменом. При прикрытии решеток 6 количество поступающего приточного воздуха уменьшается, а его температура увеличивается. Конструктивно-технологическая схема устройства приточной вентиляции здания,совмещенной с его обогревом, позволяет более экономично расходовать тепловую и электрическую энергию, снизить капитальные и эксплуатационные затраты и значительно улучшить микроклимат помещений для комфортного проживания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
