Подушка для МРТ исследования

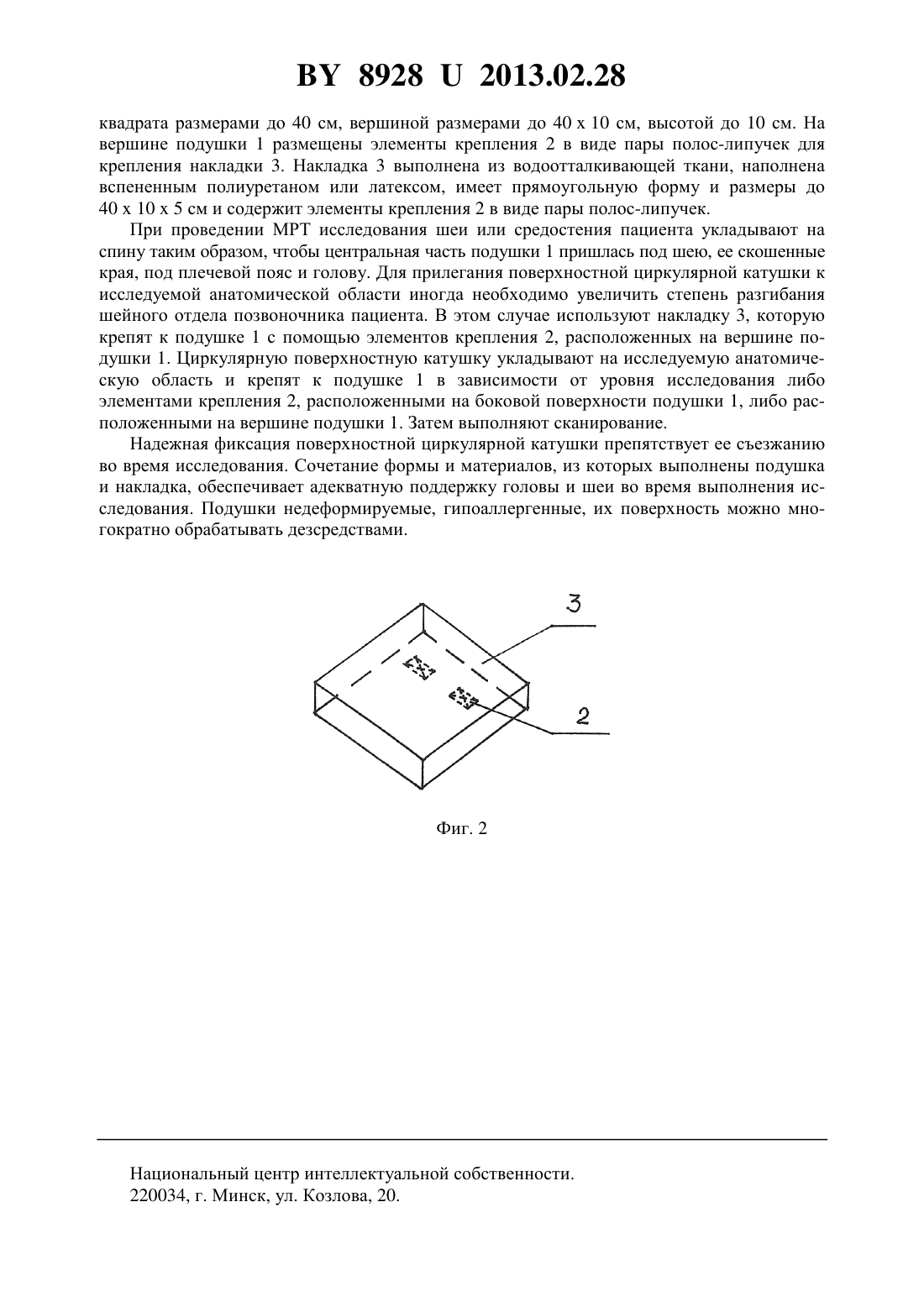

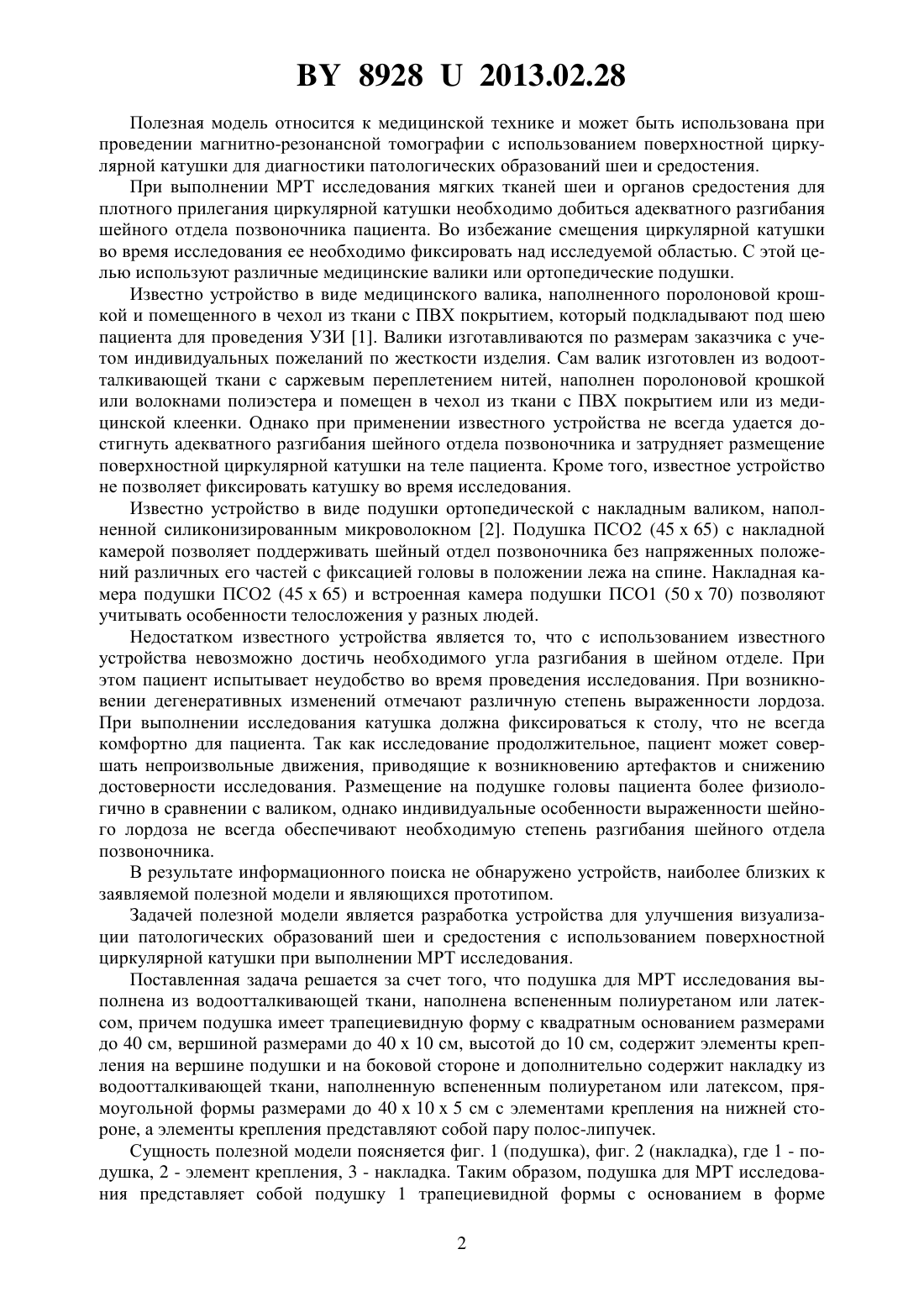

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОДУШКА ДЛЯ МРТ ИССЛЕДОВАНИЯ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр радиационной медицины и экологии человека(72) Авторы Слепцова Елена Александровна Филюстин Андрей Евгеньевич Гончар Александр Александрович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр радиационной медицины и экологии человека(57) Подушка для МРТ исследования выполнена из водоотталкивающей ткани, наполнена вспененным полиуретаном или латексом, отличающаяся тем, что подушка имеет трапециевидную форму с квадратным основанием размерами до 40 см, вершиной размерами до 4010 см, высотой до 10 см, содержит элементы крепления на вершине подушки и на боковой стороне и дополнительно содержит накладку из водоотталкивающей ткани, наполненную вспененным полиуретаном или латексом, прямоугольной формы размерами до 40105 см с элементами крепления на нижней стороне, а элементы крепления представляют собой пару полос-липучек.(56) 1. Валики медицинские в чехле из медицинской клеенки, модель 20 40, производственное объединение , г. Новосибирск, //// 18/34/. 2. Подушка ПСО 2(4565) с накладной камерой, модель ПСО (4565) Сновидение-2,производственное объединение , г. Новосибирск, //// 7/8/. 89282013.02.28 Полезная модель относится к медицинской технике и может быть использована при проведении магнитно-резонансной томографии с использованием поверхностной циркулярной катушки для диагностики патологических образований шеи и средостения. При выполнении МРТ исследования мягких тканей шеи и органов средостения для плотного прилегания циркулярной катушки необходимо добиться адекватного разгибания шейного отдела позвоночника пациента. Во избежание смещения циркулярной катушки во время исследования ее необходимо фиксировать над исследуемой областью. С этой целью используют различные медицинские валики или ортопедические подушки. Известно устройство в виде медицинского валика, наполненного поролоновой крошкой и помещенного в чехол из ткани с ПВХ покрытием, который подкладывают под шею пациента для проведения УЗИ 1. Валики изготавливаются по размерам заказчика с учетом индивидуальных пожеланий по жесткости изделия. Сам валик изготовлен из водоотталкивающей ткани с саржевым переплетением нитей, наполнен поролоновой крошкой или волокнами полиэстера и помещен в чехол из ткани с ПВХ покрытием или из медицинской клеенки. Однако при применении известного устройства не всегда удается достигнуть адекватного разгибания шейного отдела позвоночника и затрудняет размещение поверхностной циркулярной катушки на теле пациента. Кроме того, известное устройство не позволяет фиксировать катушку во время исследования. Известно устройство в виде подушки ортопедической с накладным валиком, наполненной силиконизированным микроволокном 2. Подушка ПСО 2 (4565) с накладной камерой позволяет поддерживать шейный отдел позвоночника без напряженных положений различных его частей с фиксацией головы в положении лежа на спине. Накладная камера подушки ПСО 2 (4565) и встроенная камера подушки ПСО 1 (5070) позволяют учитывать особенности телосложения у разных людей. Недостатком известного устройства является то, что с использованием известного устройства невозможно достичь необходимого угла разгибания в шейном отделе. При этом пациент испытывает неудобство во время проведения исследования. При возникновении дегенеративных изменений отмечают различную степень выраженности лордоза. При выполнении исследования катушка должна фиксироваться к столу, что не всегда комфортно для пациента. Так как исследование продолжительное, пациент может совершать непроизвольные движения, приводящие к возникновению артефактов и снижению достоверности исследования. Размещение на подушке головы пациента более физиологично в сравнении с валиком, однако индивидуальные особенности выраженности шейного лордоза не всегда обеспечивают необходимую степень разгибания шейного отдела позвоночника. В результате информационного поиска не обнаружено устройств, наиболее близких к заявляемой полезной модели и являющихся прототипом. Задачей полезной модели является разработка устройства для улучшения визуализации патологических образований шеи и средостения с использованием поверхностной циркулярной катушки при выполнении МРТ исследования. Поставленная задача решается за счет того, что подушка для МРТ исследования выполнена из водоотталкивающей ткани, наполнена вспененным полиуретаном или латексом, причем подушка имеет трапециевидную форму с квадратным основанием размерами до 40 см, вершиной размерами до 4010 см, высотой до 10 см, содержит элементы крепления на вершине подушки и на боковой стороне и дополнительно содержит накладку из водоотталкивающей ткани, наполненную вспененным полиуретаном или латексом, прямоугольной формы размерами до 40105 см с элементами крепления на нижней стороне, а элементы крепления представляют собой пару полос-липучек. Сущность полезной модели поясняется фиг. 1 (подушка), фиг. 2 (накладка), где 1 - подушка, 2 - элемент крепления, 3 - накладка. Таким образом, подушка для МРТ исследования представляет собой подушку 1 трапециевидной формы с основанием в форме 2 89282013.02.28 квадрата размерами до 40 см, вершиной размерами до 4010 см, высотой до 10 см. На вершине подушки 1 размещены элементы крепления 2 в виде пары полос-липучек для крепления накладки 3. Накладка 3 выполнена из водоотталкивающей ткани, наполнена вспененным полиуретаном или латексом, имеет прямоугольную форму и размеры до 40105 см и содержит элементы крепления 2 в виде пары полос-липучек. При проведении МРТ исследования шеи или средостения пациента укладывают на спину таким образом, чтобы центральная часть подушки 1 пришлась под шею, ее скошенные края, под плечевой пояс и голову. Для прилегания поверхностной циркулярной катушки к исследуемой анатомической области иногда необходимо увеличить степень разгибания шейного отдела позвоночника пациента. В этом случае используют накладку 3, которую крепят к подушке 1 с помощью элементов крепления 2, расположенных на вершине подушки 1. Циркулярную поверхностную катушку укладывают на исследуемую анатомическую область и крепят к подушке 1 в зависимости от уровня исследования либо элементами крепления 2, расположенными на боковой поверхности подушки 1, либо расположенными на вершине подушки 1. Затем выполняют сканирование. Надежная фиксация поверхностной циркулярной катушки препятствует ее съезжанию во время исследования. Сочетание формы и материалов, из которых выполнены подушка и накладка, обеспечивает адекватную поддержку головы и шеи во время выполнения исследования. Подушки недеформируемые, гипоаллергенные, их поверхность можно многократно обрабатывать дезсредствами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
