Устройство для исследования и лечения внутреннего отдела глаза
Номер патента: U 8383
Опубликовано: 30.06.2012
Авторы: Рожко Юлия Ивановна, Савицкий Александр Иванович, Далидович Анастасия Александровна, Краморева Лариса Ивановна
Текст
(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ И ЛЕЧЕНИЯ ВНУТРЕННЕГО ОТДЕЛА ГЛАЗА(71) Заявитель Государственное учреждение Республиканский научнопрактический центр радиационной медицины и экологии человека(72) Авторы Краморева Лариса Ивановна Рожко Юлия Ивановна Савицкий Александр Иванович Далидович Анастасия Александровна(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр радиационной медицины и экологии человека(57) Устройство для исследования и лечения внутреннего отдела глаза, состоящее из разделительного полупрозрачного зеркала, расположенного под углом 45 к оси преобразователя оптического изображения, дихроматического зеркала, расположенного под углом 135 к оптической оси преобразователя оптического изображения, фотообъектива, светофильтра, -контроллера, блока подсветки со щелевой диафрагмой, световой луч которого оптически направлен на плоскость разделительного полупрозрачного зеркала преобразователя оптического изображения, и лазерного блока, лазерный луч которого оптически направлен на плоскость дихроматического зеркала преобразователя оптического изображения, гониоскопа, включающего в себя контактную роговичную линзу, систему 83832012.06.30 внутренних зеркал и выходное кольцо, на внешней плоскости которого установлен преобразователь оптического изображения так, что его оптический вход/выход направлен внутрь гониоскопа, сам преобразователь оптического изображения имеет возможность перемещения как по окружности выходного кольца гониоскопа, так и вдоль направления его диаметра, а внутри выходного кольца гониоскопа ниже его внешней плоскости и параллельно ей размещен светофильтр, а выход -контроллера соединен с входом компьютера, отличающееся тем, что между лазерным блоком и дихроматическим зеркалом размещена оптическая система, состоящая из перестраиваемой линзы и оптического конического элемента.(56) 1. Патент 58349, МПК 61 9/008, 2006. 2. Патент , МПК 02 1/01, 2004. Полезная модель относится к области медицинской техники, в частности к офтальмологическим оптическим медицинским приборам. Известно устройство для исследования и лечения внутреннего отдела глаза, содержащее оптический преобразователь, в состав которого входят разделительное полупрозрачное зеркало, расположенное под углом 45 к оптической оси преобразователя, дихроматическое зеркало, расположенное под углом 135 к оптической оси преобразователя, фотообъектив, светофильтр, -контроллер, блок подсветки со щелевой диафрагмой, световой луч которого оптически направлен на плоскость разделительного полупрозрачного зеркала оптического преобразователя, и лазерный блок, лазерный луч которого оптически направлен на плоскость дихроматического зеркала оптического преобразователя, отличающееся тем, что в него введен гониоскоп, включающий в себя контактную роговичную линзу,систему внутренних зеркал и выходное кольцо, на внешней плоскости которого установлен оптический преобразователь так, что его оптический вход/выход направлен внутрь гониоскопа, сам оптический преобразователь имеет возможность перемещения как по окружности выходного кольца гониоскопа, так и вдоль направления его диаметра, а внутри выходного кольца гониоскопа ниже его внешней плоскости и параллельно ей размещен светофильтр, а выход -контроллера соединен с входом компьютера, - прототип 1. Устройство для исследования и лечения внутреннего отдела глаза работает следующим образом. На роговицу глазной камеры пациента устанавливают гониоскоп. Оператор перемещает преобразователь оптического изображения вдоль линии диаметра и по окружности выходного кольца гониоскопа таким образом, что световой луч блока подсветки проходит разделительное полупрозрачное зеркало, дихроматическое зеркало, светофильтр,систему внутренних зеркал гониоскопа и попадает на исследуемый участок глазной камеры. Оптическое изображение этого участка, отразившись от системы зеркал гониоскопа,проходит через светофильтр, дихроматическое зеркало, разделительное полупрозрачное зеркало, фотообъектив, поступает на -контроллер и передается на монитор компьютера. Затем после включения лазерного блока когерентный световой пучок фокусируют в требуемую точку глазной камеры для проведения курса лечения. Недостатком прототипа является невозможность формирования лазерного пучка с переменным диаметром для воздействия на выбранный участок глазной камеры. Задача, на решение которой направлена предлагаемая полезная модель, заключается в создании устройства для исследования и лечения внутреннего отдела глаза, позволяющего сформировать лазерный пучок с переменным диаметром для воздействия на выбранный участок глазной камеры. Задача решается за счет того, что устройство для исследования и лечения внутреннего отдела глаза состоит из разделительного полупрозрачного зеркала, расположенного под 2 83832012.06.30 углом 45 к оси преобразователя оптического изображения, дихроматического зеркала,расположенного под углом 135 к оптической оси преобразователя оптического изображения, фотообъектива, светофильтра, -контроллера, блока подсветки со щелевой диафрагмой, световой луч которого оптически направлен на плоскость разделительного полупрозрачного зеркала преобразователя оптического изображения, и лазерного блока,лазерный луч которого оптически направлен на плоскость дихроматического зеркала преобразователя оптического изображения, гониоскопа, включающего в себя контактную роговичную линзу, систему внутренних зеркал и выходное кольцо, на внешней плоскости которого установлен преобразователь оптического изображения так, что его оптический вход/выход направлен внутрь гониоскопа, сам преобразователь оптического изображения имеет возможность перемещения как по окружности выходного кольца гониоскопа, так и вдоль направления его диаметра, а внутри выходного кольца гониоскопа ниже его внешней плоскости и параллельно ей размещен светофильтр, а выход -контроллера соединен с входом компьютера, причем между лазерным блоком и дихроматическим зеркалом размещена оптическая система, состоящая из перестраиваемой линзы и оптического конического элемента. Схема установки приведена на фигуре, где 1 - преобразователь оптического изображения, 2 - разделительное полупрозрачное зеркало, 3 - дихроматическое зеркало, 4 - фотообъектив, 5 - -контроллер, 6 - компьютер, 7 - блок подсветки, 8 - лазерный блок, 9 гониоскоп, 10 - контактная роговичная линза, 11 - система внутренних зеркал, 12 - выходное кольцо, 13 - светофильтр, 14 - оптическая система, 15 - перестраиваемая линза, 16 оптический конический элемент, 17 - глазная камера. Полезная модель состоит из разделительного полупрозрачного зеркала 2, расположенного под углом 45 к оси преобразователя оптического изображения 1, дихроматического зеркала 3, расположенного под углом 135 к оптической оси преобразователя оптического изображения 1, фотообъектива 4, светофильтра 13, -контроллера 5, блока подсветки 7 со щелевой диафрагмой, световой луч которого оптически направлен на плоскость разделительного полупрозрачного зеркала 2 преобразователя оптического изображения 1, и лазерного блока 8, лазерный луч которого оптически направлен на плоскость дихроматического зеркала 3 преобразователя оптического изображения 1, гониоскопа 9, включающего в себя контактную роговичную линзу 10, систему внутренних зеркал 11 и выходное кольцо 12, на внешней плоскости которого установлен преобразователь оптического изображения 1 так, что его оптический вход/выход направлен внутрь гониоскопа 9, сам преобразователь оптического изображения 1 имеет возможность перемещения как по окружности выходного кольца гониоскопа 9, так и вдоль направления его диаметра, а внутри выходного кольца 12 гониоскопа 9 ниже его внешней плоскости и параллельно ей размещен светофильтр 13, а выход -контроллера 5 соединен с входом компьютера 6,причем между лазерным блоком 8 и дихроматическим зеркалом 3 размещена оптическая система 14, состоящая из перестраиваемой линзы 15 и оптического конического элемента 16. Устройство работает следующим образом. На контактную роговичную линзу 10 глазной камеры 17 пациента устанавливают гониоскоп 9. Оператор перемещает преобразователь оптического изображения 1 вдоль линии диаметра и по окружности выходного кольца 12 гониоскопа 9 таким образом, что световой луч блока подсветки 7 проходит разделительное полупрозрачное зеркало 2, дихроматическое зеркало 3, светофильтр 13, систему внутренних зеркал 11 гониоскопа 9 и попадает на контактную роговичную линзу 10 исследуемого участка глазной камеры 17. Оптическое изображение этого участка, отразившись от системы внутренних зеркал 11 гониоскопа 9, проходит в обратном направлении через светофильтр 13, дихроматическое зеркало 3, разделительное полупрозрачное зеркало 2, фотообъектив 4, поступает на -контроллер 5 и передается на монитор компьютера 6. Затем после включения лазерного блока 8 когерентный световой пучок пропускают через перестраиваемую линзу 15 оптической системы 14, которая формирует 3 83832012.06.30 сходящийся или расходящийся световой пучок. Затем сформированный пучок направляют на оптический конический элемент 16. Перестраиваемый световой пучок отражают от дихроматического зеркала 3, пропускают через систему внутренних зеркал 11 гониоскопа 9 и воздействуют на выбранную область глазной камеры 17. При этом весь процесс исследования и лечения отображается на мониторе компьютера 6. Таким образом, для получения возможности адресного воздействия лазерного луча на любую область внутреннего отдела глаза определенного размера, например для лазерной коагуляции сетчатки или угла передней камеры глаза, лазерного воздействия на анатомическую структуру радужной оболочки, хрусталика или стекловидного тела, формируют когерентный пучок заданного диаметра на интересующем участке камеры глаза с помощью оптической системы 14, состоящей из перестраиваемой линзы 15 и оптического конического элемента 16. С помощью перестраиваемой линзы 15 устанавливают фокусное расстояние 160 мм. На расстоянии 80 мм от перестраиваемой линзы 15 помещают оптический конический элемент 16, например аксикон, с параметром конуса 2 и показателем преломления 1,5. В этом случае на оптический конический элемент 16 падает сходящийся световой пучок и за ним формируется перестраиваемый световой пучок с линейно убывающими размерами центрального максимума при увеличении продольной координаты. Так, на расстоянии 25 мм от оптического конического элемента 16 диаметр центрального максимума равен 26 мкм, на расстоянии 50 мм - 13 мкм. В случае когда оптический конический элемент 16 помещают на расстоянии 200 мм от перестраиваемой линзы 15, на оптический конический элемент 16 падает расходящийся световой пучок и за ним формируется перестраиваемый световой пучок с линейно возрастающими размерами центрального максимума при увеличении продольной координаты 2. Так, на расстоянии 25 мм от оптического конического элемента 16 диаметр центрального максимума равен 60 мкм,на расстоянии 50 мм - 70 мкм. Затем сформированный перестраиваемый световой пучок направляют через гониоскоп 9 на интересующий участок глазной камеры 17 пациента. Предлагаемая полезная модель благодаря включению оптической системы, состоящей из перестраиваемой линзы и оптического конического элемента, позволяет сформировать лазерный пучок с переменным диаметром для воздействия на выбранный участок глазной камеры пациента. Варьированием фокусного расстояния перестраиваемой линзы и расстояния между этой линзой и оптическим коническим элементом достигают требуемого размера диаметра пучка на интересующую область глаза, и позволяет ограничить область нежелательного воздействия лазерного излучения на внутренний отдел глаза пациента. При наличии у пациента неоднородностей оптических сред глазной камеры, выраженных в виде катаракты, при гемофтальме или при помутнении роговицы происходит потеря мощности лазерного излучения из-за значительного светорассеивания, а использование предлагаемой полезной модели позволяет снизить потери мощности лазерного излучения при адресном воздействии на любую область внутреннего отдела глаза в условиях светорассеивания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4

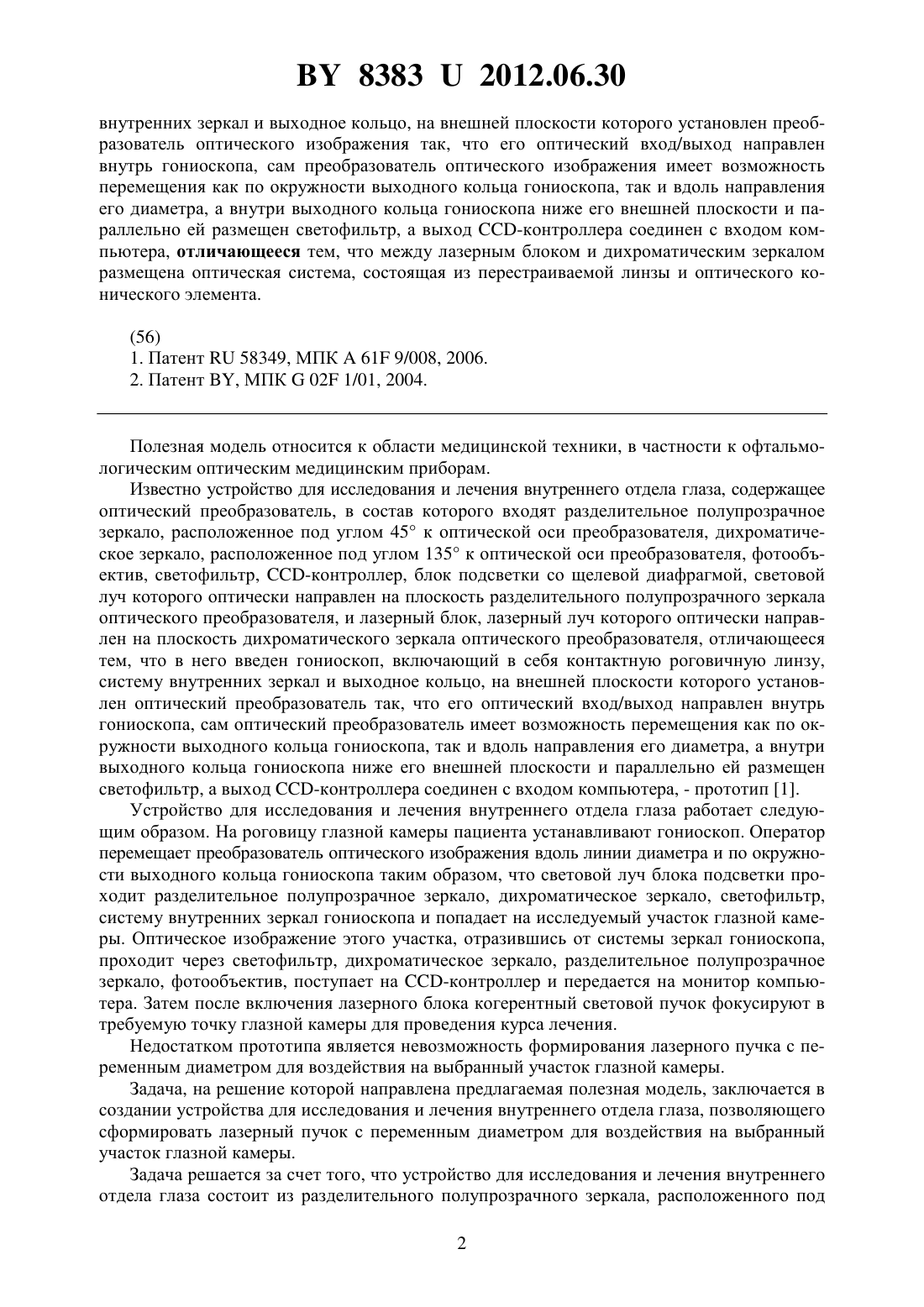

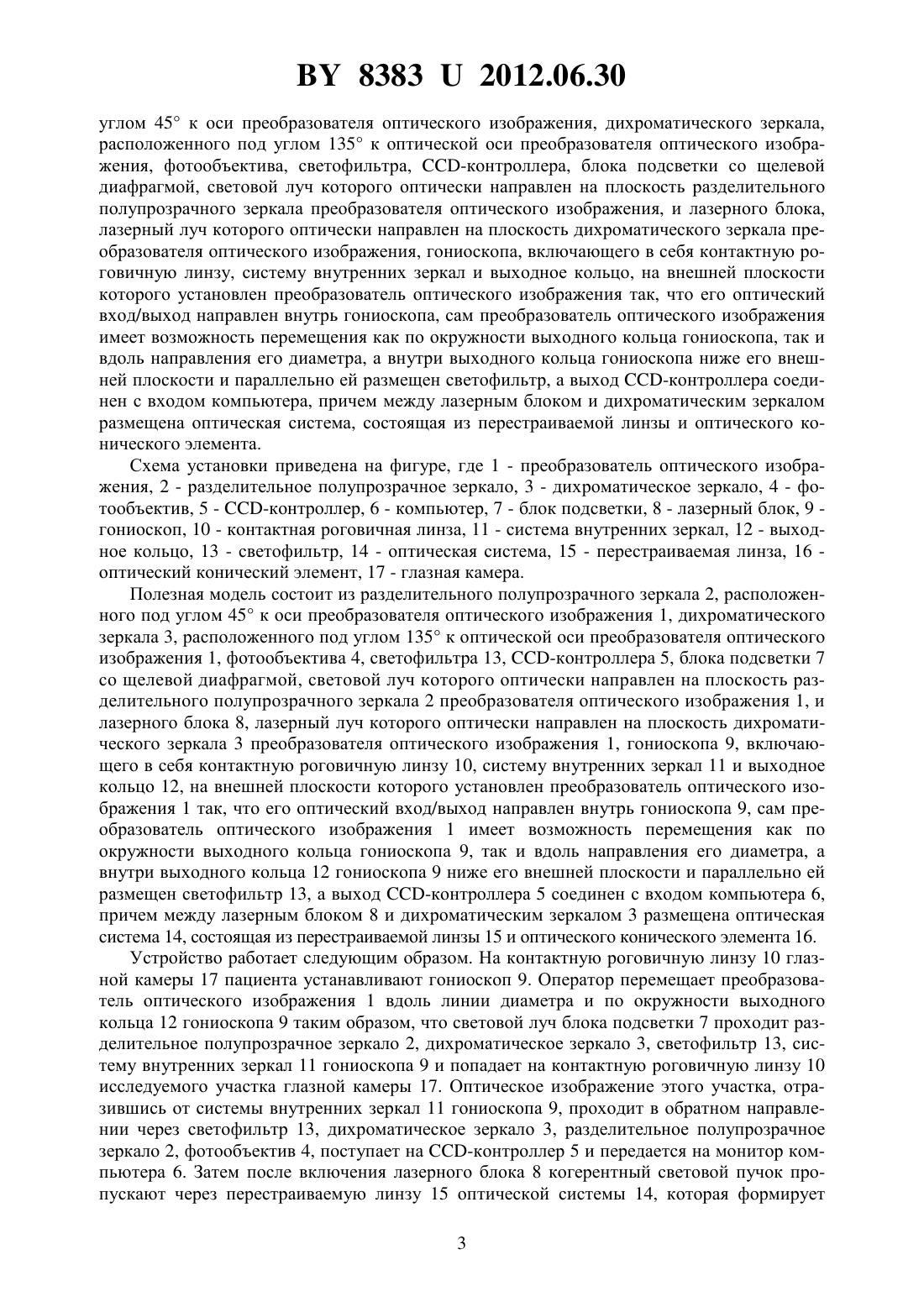

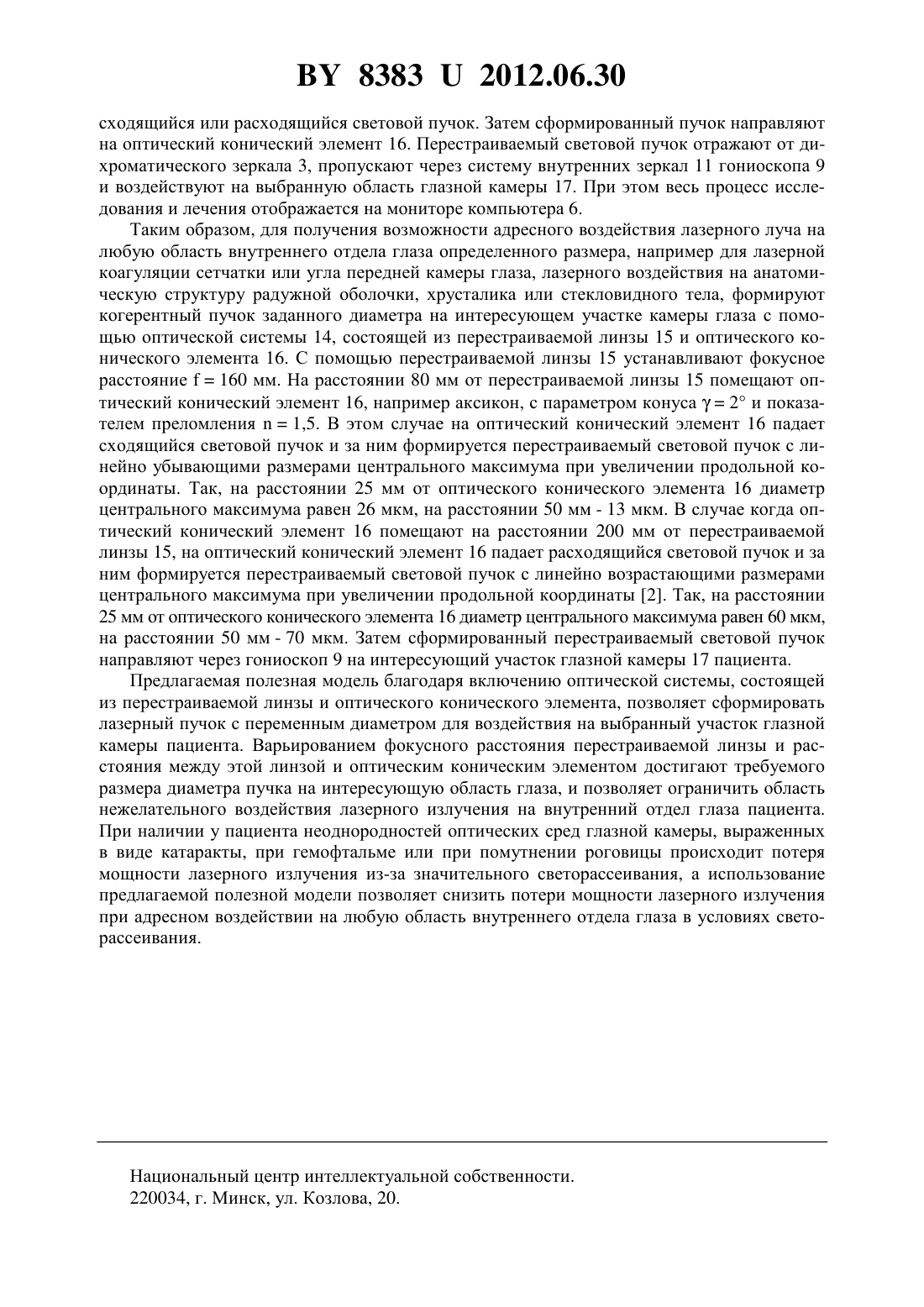

МПК / Метки
МПК: A61F 9/00
Метки: глаза, внутреннего, лечения, отдела, устройство, исследования
