Машина врубовая баровая

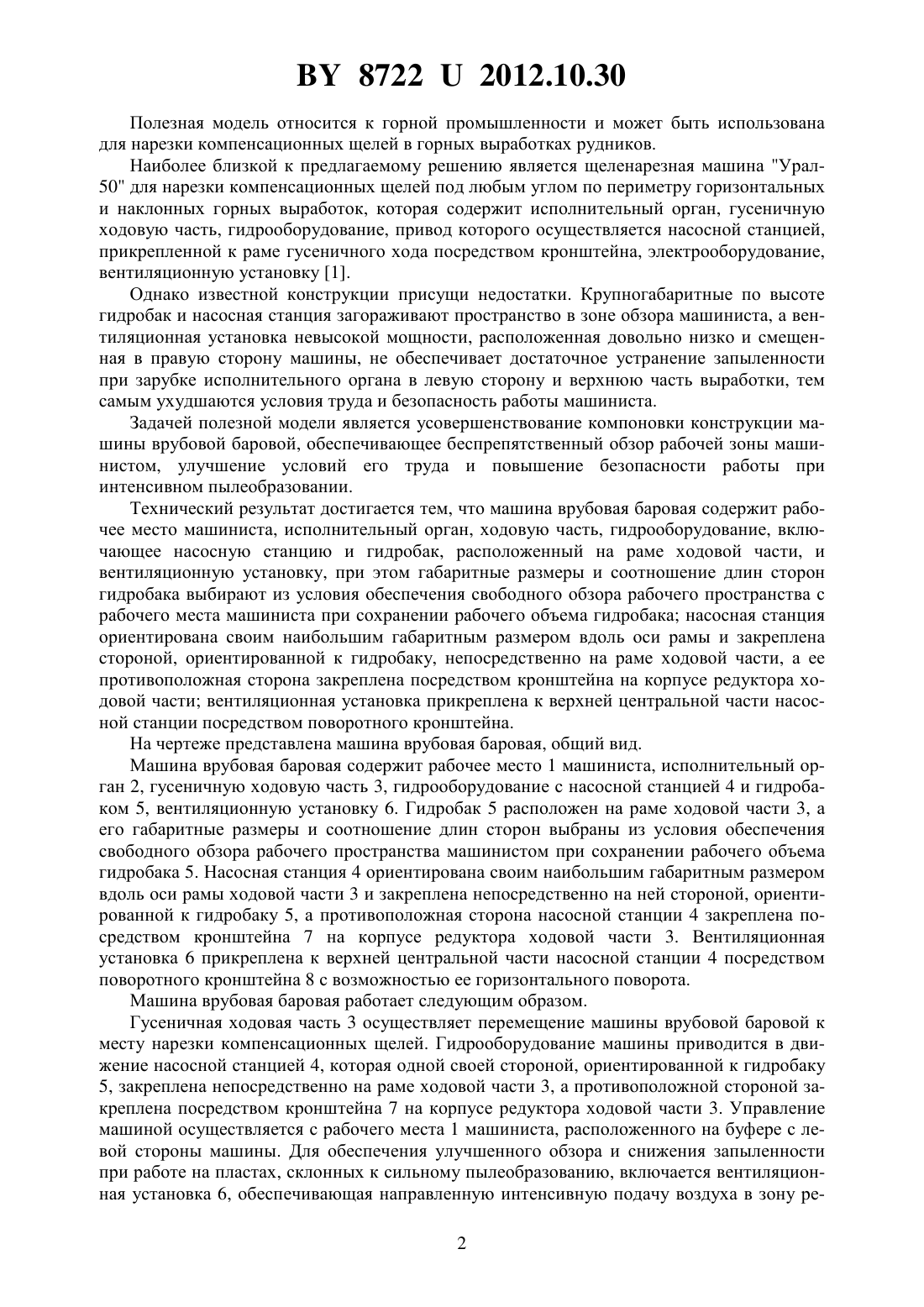

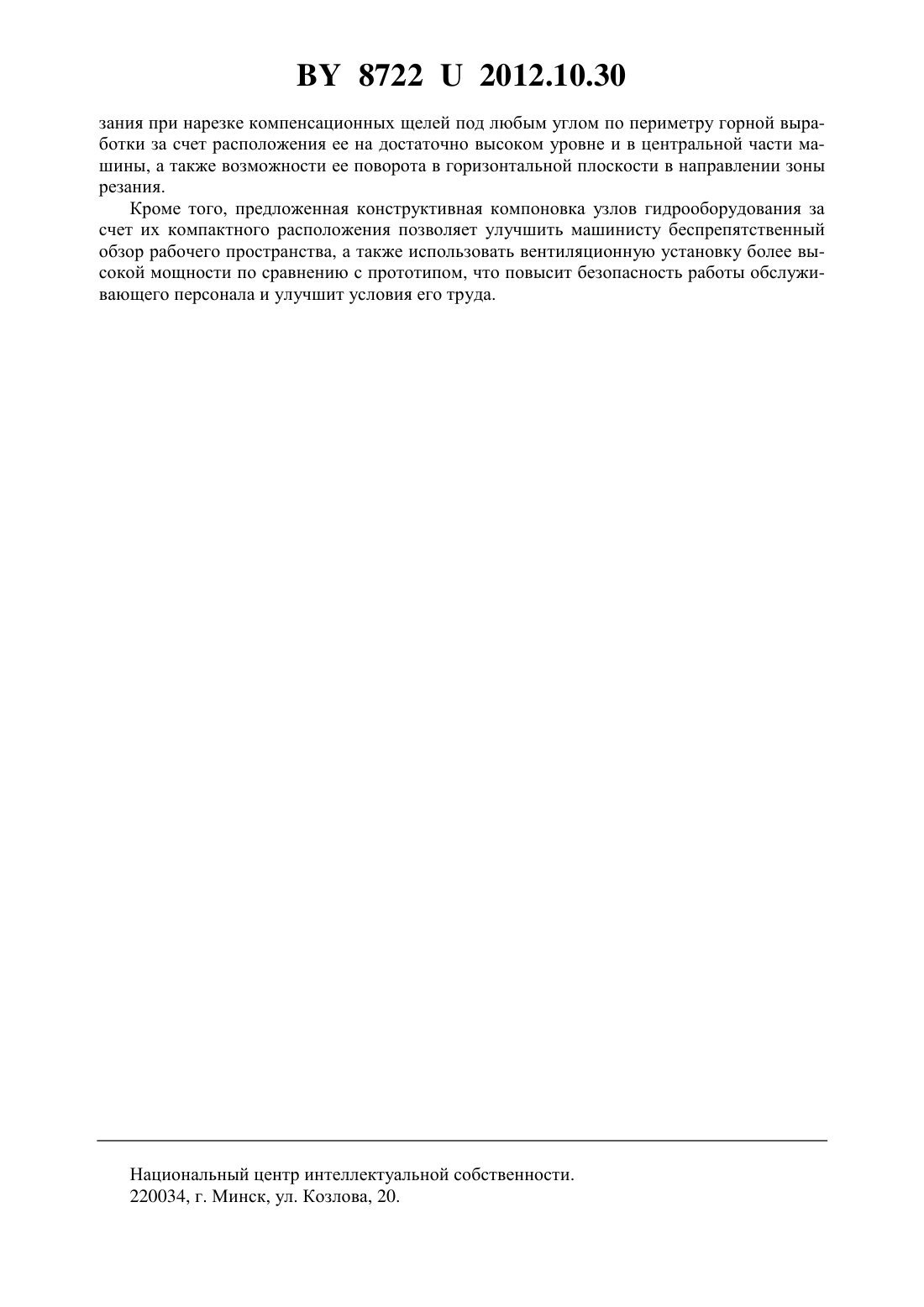

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Костюкевич Дмитрий Михайлович Михаленя Вячеслав Дмитриевич Конопляник Алла Владимировна Марушко Ольга Викторовна(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Машина врубовая баровая, содержащая рабочее место машиниста, исполнительный орган, ходовую часть, гидрооборудование, включающее насосную станцию и гидробак,расположенный на раме ходовой части, и вентиляционную установку, отличающаяся тем, что габаритные размеры и соотношение длин сторон гидробака выбраны из условия обеспечения свободного обзора пространства с рабочего места машиниста при сохранении рабочего объема гидробака насосная станция ориентирована своим наибольшим габаритным размером вдоль оси рамы и закреплена стороной, ориентированной к гидробаку, непосредственно на раме ходовой части, а противоположная сторона насосной станции закреплена посредством кронштейна на корпусе редуктора ходовой части вентиляционная установка прикреплена к верхней центральной части насосной станции посредством поворотного кронштейна.(56) 1. Машина для нарезки компенсационных щелей Урал-50. Руководство по эксплуатации. - ОАО Копейский машиностроительный завод, 1988. - С. 19. 87222012.10.30 Полезная модель относится к горной промышленности и может быть использована для нарезки компенсационных щелей в горных выработках рудников. Наиболее близкой к предлагаемому решению является щеленарезная машина Урал 50 для нарезки компенсационных щелей под любым углом по периметру горизонтальных и наклонных горных выработок, которая содержит исполнительный орган, гусеничную ходовую часть, гидрооборудование, привод которого осуществляется насосной станцией,прикрепленной к раме гусеничного хода посредством кронштейна, электрооборудование,вентиляционную установку 1. Однако известной конструкции присущи недостатки. Крупногабаритные по высоте гидробак и насосная станция загораживают пространство в зоне обзора машиниста, а вентиляционная установка невысокой мощности, расположенная довольно низко и смещенная в правую сторону машины, не обеспечивает достаточное устранение запыленности при зарубке исполнительного органа в левую сторону и верхнюю часть выработки, тем самым ухудшаются условия труда и безопасность работы машиниста. Задачей полезной модели является усовершенствование компоновки конструкции машины врубовой баровой, обеспечивающее беспрепятственный обзор рабочей зоны машинистом, улучшение условий его труда и повышение безопасности работы при интенсивном пылеобразовании. Технический результат достигается тем, что машина врубовая баровая содержит рабочее место машиниста, исполнительный орган, ходовую часть, гидрооборудование, включающее насосную станцию и гидробак, расположенный на раме ходовой части, и вентиляционную установку, при этом габаритные размеры и соотношение длин сторон гидробака выбирают из условия обеспечения свободного обзора рабочего пространства с рабочего места машиниста при сохранении рабочего объема гидробака насосная станция ориентирована своим наибольшим габаритным размером вдоль оси рамы и закреплена стороной, ориентированной к гидробаку, непосредственно на раме ходовой части, а ее противоположная сторона закреплена посредством кронштейна на корпусе редуктора ходовой части вентиляционная установка прикреплена к верхней центральной части насосной станции посредством поворотного кронштейна. На чертеже представлена машина врубовая баровая, общий вид. Машина врубовая баровая содержит рабочее место 1 машиниста, исполнительный орган 2, гусеничную ходовую часть 3, гидрооборудование с насосной станцией 4 и гидробаком 5, вентиляционную установку 6. Гидробак 5 расположен на раме ходовой части 3, а его габаритные размеры и соотношение длин сторон выбраны из условия обеспечения свободного обзора рабочего пространства машинистом при сохранении рабочего объема гидробака 5. Насосная станция 4 ориентирована своим наибольшим габаритным размером вдоль оси рамы ходовой части 3 и закреплена непосредственно на ней стороной, ориентированной к гидробаку 5, а противоположная сторона насосной станции 4 закреплена посредством кронштейна 7 на корпусе редуктора ходовой части 3. Вентиляционная установка 6 прикреплена к верхней центральной части насосной станции 4 посредством поворотного кронштейна 8 с возможностью ее горизонтального поворота. Машина врубовая баровая работает следующим образом. Гусеничная ходовая часть 3 осуществляет перемещение машины врубовой баровой к месту нарезки компенсационных щелей. Гидрооборудование машины приводится в движение насосной станцией 4, которая одной своей стороной, ориентированной к гидробаку 5, закреплена непосредственно на раме ходовой части 3, а противоположной стороной закреплена посредством кронштейна 7 на корпусе редуктора ходовой части 3. Управление машиной осуществляется с рабочего места 1 машиниста, расположенного на буфере с левой стороны машины. Для обеспечения улучшенного обзора и снижения запыленности при работе на пластах, склонных к сильному пылеобразованию, включается вентиляционная установка 6, обеспечивающая направленную интенсивную подачу воздуха в зону ре 2 87222012.10.30 зания при нарезке компенсационных щелей под любым углом по периметру горной выработки за счет расположения ее на достаточно высоком уровне и в центральной части машины, а также возможности ее поворота в горизонтальной плоскости в направлении зоны резания. Кроме того, предложенная конструктивная компоновка узлов гидрооборудования за счет их компактного расположения позволяет улучшить машинисту беспрепятственный обзор рабочего пространства, а также использовать вентиляционную установку более высокой мощности по сравнению с прототипом, что повысит безопасность работы обслуживающего персонала и улучшит условия его труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
