Схема кіравання выхадной магутнасцю імпульсных блокаў сілкавання

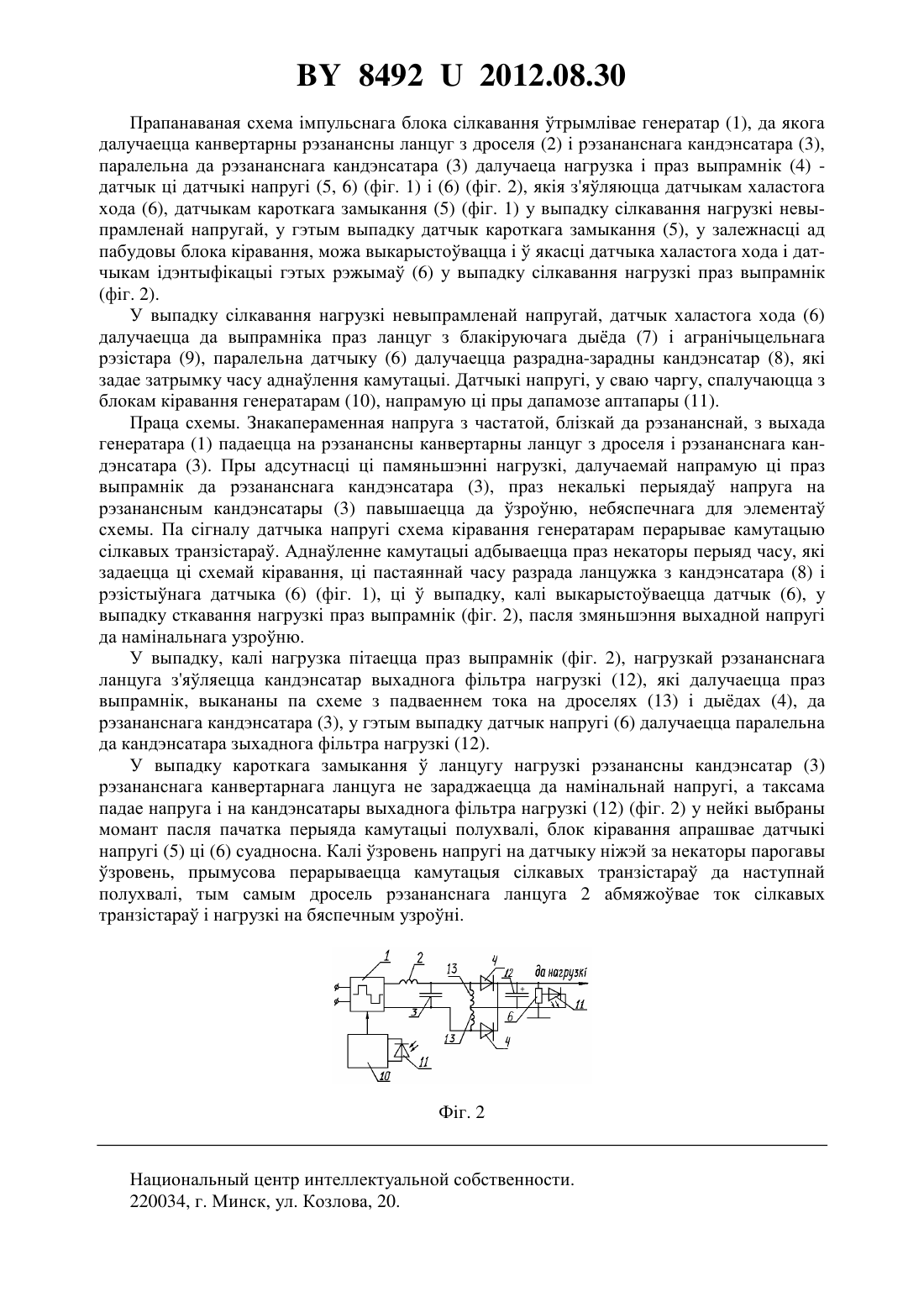

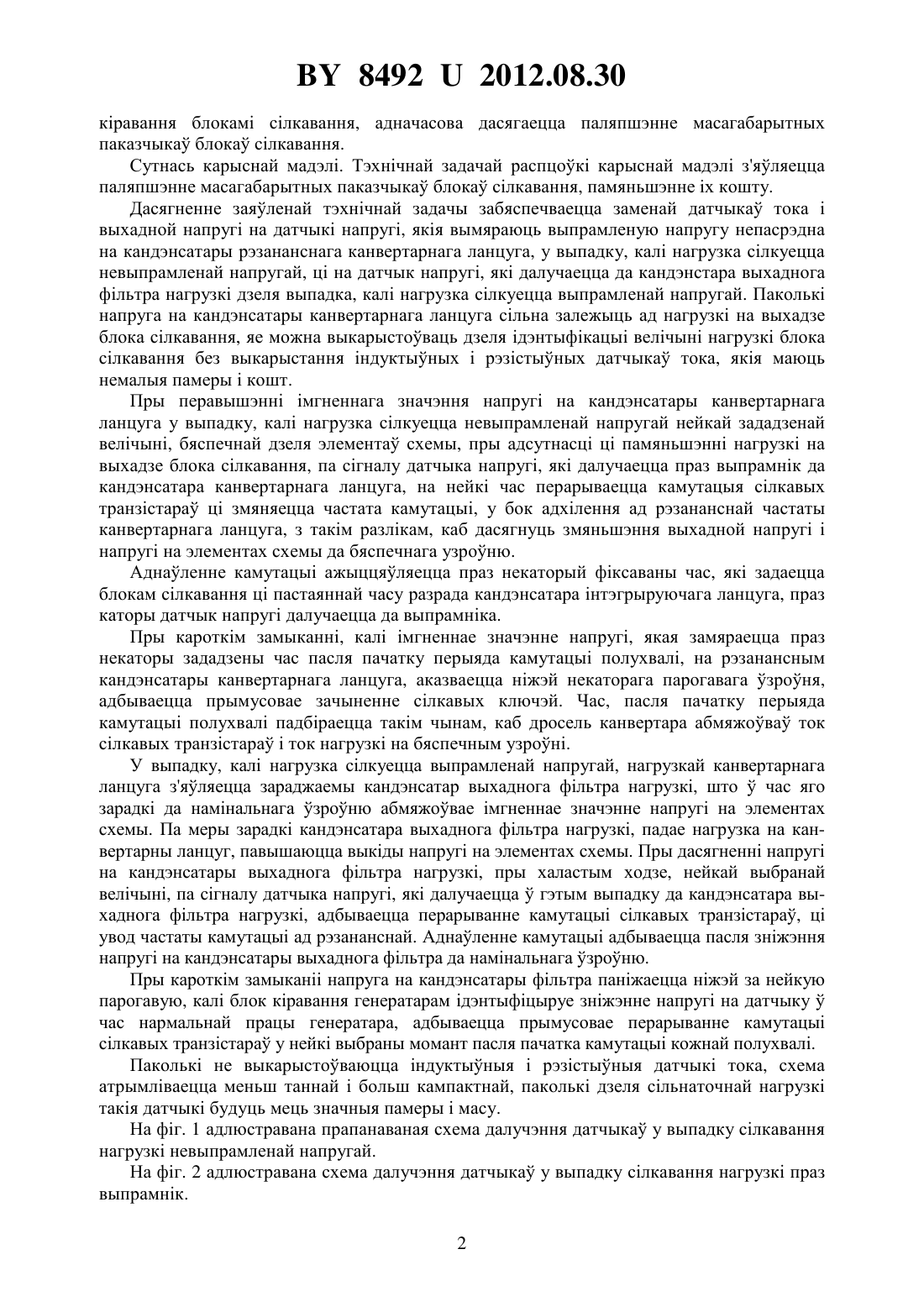

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СХЕМА КРАВАННЯ ВЫХАДНОЙ МАГУТНАСЦЮ МПУЛЬСНЫХ БЛОКА СЛКАВАННЯ(71) Заявитель Пернка Вктар Васльевч(72) Автор Пернка Вктар Васльевч(73) Патентообладатель Пернка Вктар Васльевч(57) Схема кравання выхадной магутнасцю мпульсных блока слкавання адрознваецца тым, штоякасц датчыка тока для дэнтыфкацы рэжыма кароткага замыканнядатчыка напруг для дэнтыфкацы рэжыма халастога ходампульсных блоках слкавання з рэзанансным ланцугом выкарыстоваецца рэзстыны датчык напруг, як далучаецца праз выпрамнк паралельна да рэзананснага кандэнсатара рэзананснага ланцуга.(56) 1. рвн М. Готтлб. Крынцы слкавання. нвертары. Канвертары. Лнейныямпульсныя стаблзатары. - С. 424. Схема кравання выхадной магутнасцю мпульсных блока слкавання 23. Вобласць тэхнк. Дадзенае вынаходнцтва дачыняецца да мпульсных блока слкавання з рэзанансным канвертарным ланцугом. Узровень тэхнк. Блжэйшых аналага не знойдзена, у парананн з класчным схемам, якя выкарыстоваюць дзеля дэнтыфкацы рэжыма кароткага замыкання, як у схеме 1, дуктыныярэзстыныя датчык тока, спалучаемыя паслядона з нагрузкай,якявыпадку вялкх выхадных тока будуць мець немалыя памерывагу, прапанаваная схема забяспечвае абмежаванне выхадной напруг пры адсутнасц нагрузк на выхадзе блока слкаванняадначасова абмяжовае выхадны ток пры кароткх замыканнях, без выкарыстання датчыка тока. Тым самым спрашчаеццастановцца меньш таннай сстэма 84922012.08.30 кравання блокам слкавання, адначасова дасягаецца паляпшэнне масагабарытных паказчыка блока слкавання. Сутнась карыснай мадэл. Тэхнчнай задачай распцок карыснай мадэл зяляецца паляпшэнне масагабарытных паказчыка блока слкавання, памяньшэнне х кошту. Дасягненне заяленай тэхнчнай задачы забяспечваецца заменай датчыка токавыхадной напруг на датчык напруг, якя вымяраюць выпрамленую напругу непасрэдна на кандэнсатары рэзананснага канвертарнага ланцуга, у выпадку, кал нагрузка слкуецца невыпрамленай напругай, ц на датчык напруг, як далучаецца да кандэнстара выхаднога фльтра нагрузк дзеля выпадка, кал нагрузка слкуецца выпрамленай напругай. Пакольк напруга на кандэнсатары канвертарнага ланцуга сльна залежыць ад нагрузк на выхадзе блока слкавання, яе можна выкарыстоваць дзеля дэнтыфкацы велчын нагрузк блока слкавання без выкарыстання ндуктыныхрэзстыных датчыка тока, якя маюць немалыя памерыкошт. Пры перавышэнн мгненнага значэння напруг на кандэнсатары канвертарнага ланцуга у выпадку, кал нагрузка слкуецца невыпрамленай напругай нейкай зададзенай велчын, бяспечнай дзеля элемента схемы, пры адсутнасц ц памяньшэнн нагрузк на выхадзе блока слкавання, па сгналу датчыка напруг, як далучаецца праз выпрамнк да кандэнсатара канвертарнага ланцуга, на нейк час перарываецца камутацыя слкавых транзстара ц змяняецца частата камутацы, у бок адхлення ад рэзананснай частаты канвертарнага ланцуга, з такм разлкам, каб дасягнуць змяньшэння выхадной напругнапруг на элементах схемы да бяспечнага узроню. Адналенне камутацы ажыццяляецца праз некаторый фксаваны час, як задаецца блокам слкавання ц пастаяннай часу разрада кандэнсатара нтэгрыруючага ланцуга, праз каторы датчык напруг далучаецца да выпрамнка. Пры кароткм замыканн, кал мгненнае значэнне напруг, якая замяраецца праз некаторы зададзены час пасля пачатку перыяда камутацы полухвал, на рэзанансным кандэнсатары канвертарнага ланцуга, аказваецца нжэй некаторага парогавага зроня,адбываецца прымусовае зачыненне слкавых ключэй. Час, пасля пачатку перыяда камутацы полухвал падбраецца такм чынам, каб дросель канвертара абмяжова ток слкавых транзстараток нагрузк на бяспечным узрон. У выпадку, кал нагрузка слкуецца выпрамленай напругай, нагрузкай канвертарнага ланцуга зяляецца зараджаемы кандэнсатар выхаднога фльтра нагрузк, шточас яго зарадк да намнальнага зроню абмяжовае мгненнае значэнне напруг на элементах схемы. Па меры зарадк кандэнсатара выхаднога фльтра нагрузк, падае нагрузка на канвертарны ланцуг, павышаюцца выкды напруг на элементах схемы. Пры дасягненн напруг на кандэнсатары выхаднога фльтра нагрузк, пры халастым ходзе, нейкай выбранай велчын, па сгналу датчыка напруг, як далучаеццагэтым выпадку да кандэнсатара выхаднога фльтра нагрузк, адбываецца перарыванне камутацы слкавых транзстара, ц увод частаты камутацы ад рэзананснай. Адналенне камутацы адбываецца пасля знжэння напруг на кандэнсатары выхаднога фльтра да намнальнага зроню. Пры кароткм замыкан напруга на кандэнсатары фльтра панжаецца нжэй за нейкую парогавую, кал блок кравання генератарам дэнтыфцыруе знжэнне напруг на датчыкучас нармальнай працы генератара, адбываецца прымусовае перарыванне камутацы слкавых транзстара у нейк выбраны момант пасля пачатка камутацы кожнай полухвал. Пакольк не выкарыстоваюцца ндуктыныярэзстыныя датчык тока, схема атрымлваецца меньш таннайбольш кампактнай, пакольк дзеля сльнаточнай нагрузк такя датчык будуць мець значныя памерымасу. На фг. 1 адлюстравана прапанаваная схема далучэння датчыка у выпадку слкавання нагрузк невыпрамленай напругай. На фг. 2 адлюстравана схема далучэння датчыка у выпадку слкавання нагрузк праз выпрамнк. 2 84922012.08.30 Прапанаваная схема мпульснага блока слкавання трымлвае генератар (1), да якога далучаецца канвертарны рэзанансны ланцуг з дроселя (2)рэзананснага кандэнсатара (3),паралельна да рэзананснага кандэнсатара (3) далучаеца нагрузкапраз выпрамнк (4) датчык ц датчык напруг (5, 6) (фг. 1)(6) (фг. 2), якя зяляюцца датчыкам халастога хода (6), датчыкам кароткага замыкання (5) (фг. 1) у выпадку слкавання нагрузк невыпрамленай напругай, у гэтым выпадку датчык кароткага замыкання (5), у залежнасц ад пабудовы блока кравання, можа выкарыстоваццаякасц датчыка халастога ходадатчыкам дэнтыфкацы гэтых рэжыма (6) у выпадку слкавання нагрузк праз выпрамнк(фг. 2). У выпадку слкавання нагрузк невыпрамленай напругай, датчык халастога хода (6) далучаецца да выпрамнка праз ланцуг з блакруючага дыда (7)агранчыцельнага рэзстара (9), паралельна датчыку (6) далучаецца разрадна-зарадны кандэнсатар (8), як задае затрымку часу адналення камутацы. Датчык напруг, у сваю чаргу, спалучаюцца з блокам кравання генератарам (10), напрамую ц пры дапамозе аптапары (11). Праца схемы. Знакапераменная напруга з частатой, блзкай да рэзананснай, з выхада генератара (1) падаецца на рэзанансны канвертарны ланцуг з дроселярэзананснага кандэнсатара (3). Пры адсутнасц ц памяньшэнн нагрузк, далучаемай напрамую ц праз выпрамнк да рэзананснага кандэнсатара (3), праз некальк перыяда напруга на рэзанансным кандэнсатары (3) павышаецца да зроню, небяспечнага для элемента схемы. Па сгналу датчыка напруг схема кравання генератарам перарывае камутацыю слкавых транзстара. Адналенне камутацы адбываецца праз некаторы перыяд часу, як задаецца ц схемай кравання, ц пастаяннай часу разрада ланцужка з кандэнсатара (8)рэзстынага датчыка (6) (фг. 1), цвыпадку, кал выкарыстоваецца датчык (6), у выпадку сткавання нагрузк праз выпрамнк (фг. 2), пасля змяньшэння выхадной напруг да намнальнага узроню. У выпадку, кал нагрузка птаецца праз выпрамнк (фг. 2), нагрузкай рэзананснага ланцуга зяляецца кандэнсатар выхаднога фльтра нагрузк (12), як далучаецца праз выпрамнк, выкананы па схеме з падваеннем тока на дроселях (13)дыдах (4), да рэзананснага кандэнсатара (3), у гэтым выпадку датчык напруг (6) далучаецца паралельна да кандэнсатара зыхаднога фльтра нагрузк (12). У выпадку кароткага замыканняланцугу нагрузк рэзанансны кандэнсатар (3) рэзананснага канвертарнага ланцуга не зараджаецца да намнальнай напруг, а таксама падае напругана кандэнсатары выхаднога фльтра нагрузк (12) (фг. 2) у нейк выбраны момант пасля пачатка перыяда камутацы полухвал, блок кравання апрашвае датчык напруг (5) ц (6) суадносна. Кал зровень напруг на датчыку нжэй за некаторы парогавы зровень, прымусова перарываецца камутацыя слкавых транзстара да наступнай полухвал, тым самым дросель рэзананснага ланцуга 2 абмяжовае ток слкавых транзстаранагрузк на бяспечным узрон. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
