Ретрактор-ранорасширитель

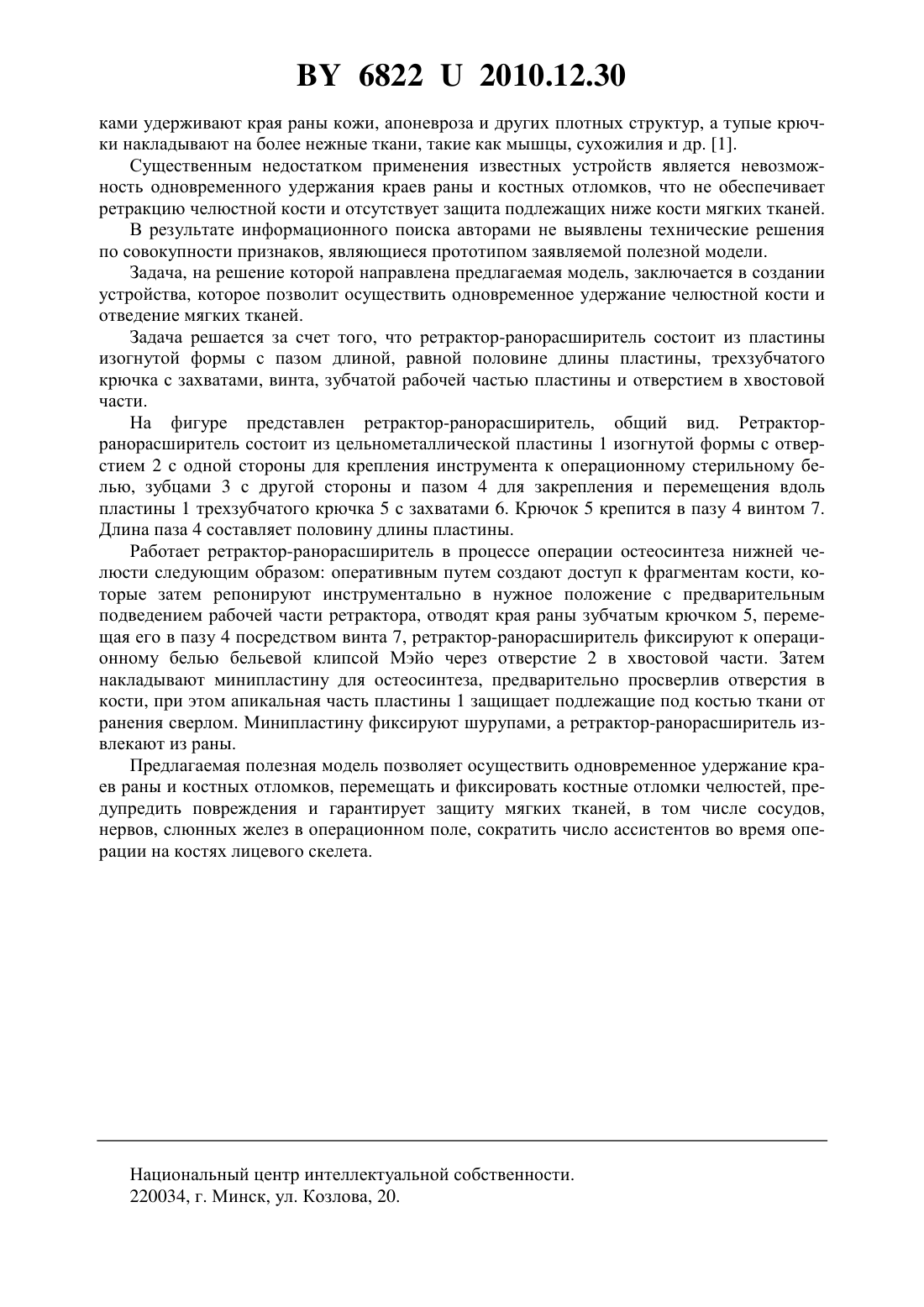

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр радиационной медицины и экологии человека(72) Авторы Ядченко Владислав Николаевич Ядченко Екатерина Сергеевна Тризна Наталья Михайловна Санец Игорь Александрович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр радиационной медицины и экологии человека(57) Ретрактор-ранорасширитель состоит из пластины изогнутой формы с пазом длиной,равной половине длины пластины, трехзубчатого крючка с захватами, винта, зубчатой рабочей частью пластины и отверстием в хвостовой части.(56) 1. Бурых .П. Общие основы технологии хирургических операций. - Ростов н/Д. Феникс, 1999. - . 62-64. Полезная модель относится к медицине, а именно к челюстно-лицевой хирургии, и может быть использована при операциях на костях лицевого скелета. В практике челюстно-лицевых хирургов для разведения костных отломков используют традиционно применяемые для разведения краев раны, мягких тканей и отведения крупных кровеносных сосудов и нервов пластинчатый крючок Фарабефа, представляющий собой пластину с загнутыми концами и обработанной до блеска поверхностью 1. В комбинации с известным крючком для оттеснения органов и тканей с целью обеспечения оперативного доступа и наилучшей видимости операционного поля по ходу операции применяют зубчатый крючок Фолькмана, имеющий ручку цельнометаллическую или с отверстием для пальца различной конфигурации, рабочая поверхность которого представлена многозубчатыми (2, 3, 4 и 6-ю) острыми или тупыми крючками. Острыми крюч 68222010.12.30 ками удерживают края раны кожи, апоневроза и других плотных структур, а тупые крючки накладывают на более нежные ткани, такие как мышцы, сухожилия и др. 1. Существенным недостатком применения известных устройств является невозможность одновременного удержания краев раны и костных отломков, что не обеспечивает ретракцию челюстной кости и отсутствует защита подлежащих ниже кости мягких тканей. В результате информационного поиска авторами не выявлены технические решения по совокупности признаков, являющиеся прототипом заявляемой полезной модели. Задача, на решение которой направлена предлагаемая модель, заключается в создании устройства, которое позволит осуществить одновременное удержание челюстной кости и отведение мягких тканей. Задача решается за счет того, что ретрактор-ранорасширитель состоит из пластины изогнутой формы с пазом длиной, равной половине длины пластины, трехзубчатого крючка с захватами, винта, зубчатой рабочей частью пластины и отверстием в хвостовой части. На фигуре представлен ретрактор-ранорасширитель, общий вид. Ретракторранорасширитель состоит из цельнометаллической пластины 1 изогнутой формы с отверстием 2 с одной стороны для крепления инструмента к операционному стерильному белью, зубцами 3 с другой стороны и пазом 4 для закрепления и перемещения вдоль пластины 1 трехзубчатого крючка 5 с захватами 6. Крючок 5 крепится в пазу 4 винтом 7. Длина паза 4 составляет половину длины пластины. Работает ретрактор-ранорасширитель в процессе операции остеосинтеза нижней челюсти следующим образом оперативным путем создают доступ к фрагментам кости, которые затем репонируют инструментально в нужное положение с предварительным подведением рабочей части ретрактора, отводят края раны зубчатым крючком 5, перемещая его в пазу 4 посредством винта 7, ретрактор-ранорасширитель фиксируют к операционному белью бельевой клипсой Мэйо через отверстие 2 в хвостовой части. Затем накладывают минипластину для остеосинтеза, предварительно просверлив отверстия в кости, при этом апикальная часть пластины 1 защищает подлежащие под костью ткани от ранения сверлом. Минипластину фиксируют шурупами, а ретрактор-ранорасширитель извлекают из раны. Предлагаемая полезная модель позволяет осуществить одновременное удержание краев раны и костных отломков, перемещать и фиксировать костные отломки челюстей, предупредить повреждения и гарантирует защиту мягких тканей, в том числе сосудов,нервов, слюнных желез в операционном поле, сократить число ассистентов во время операции на костях лицевого скелета. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
