Разъемная форма

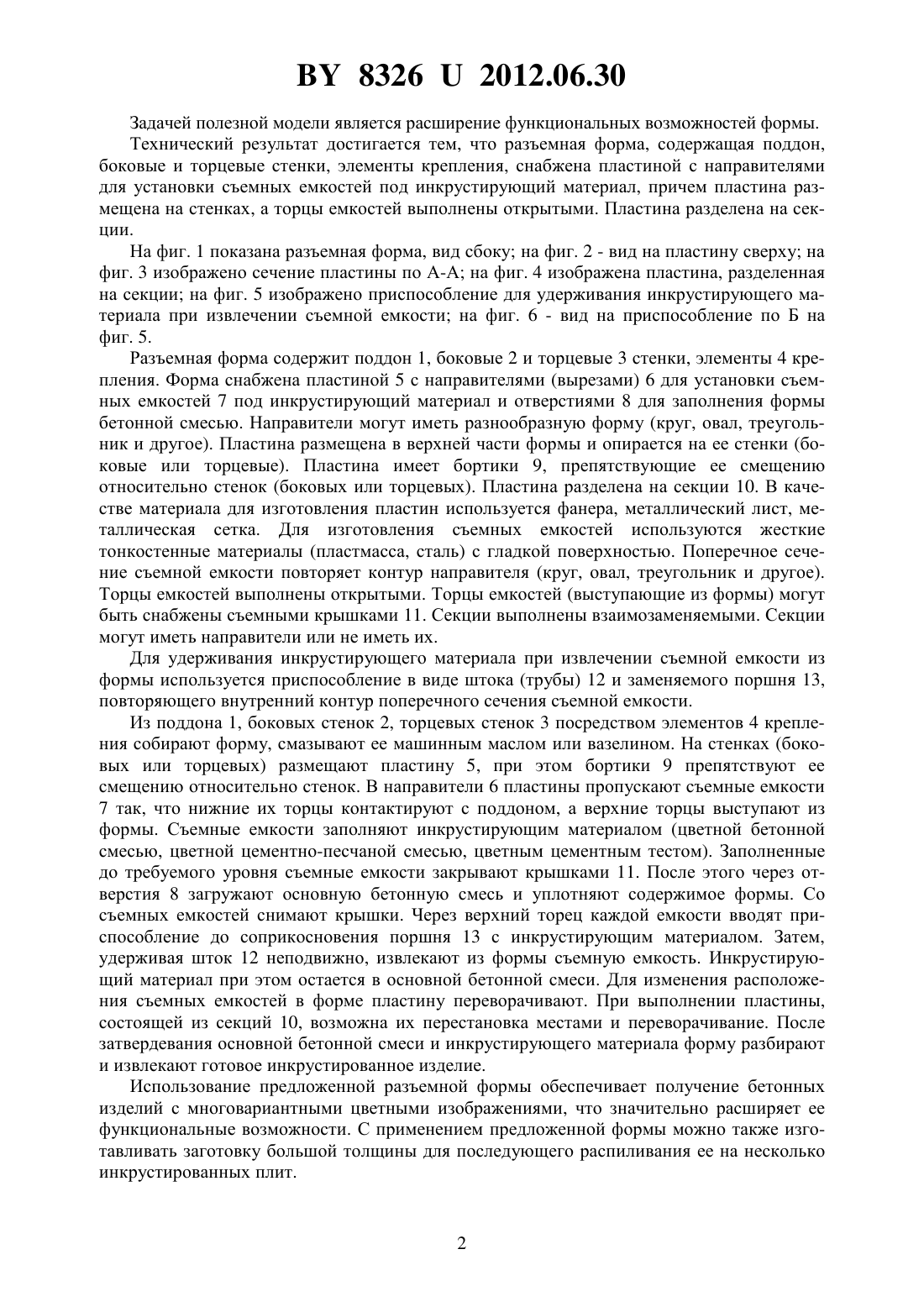

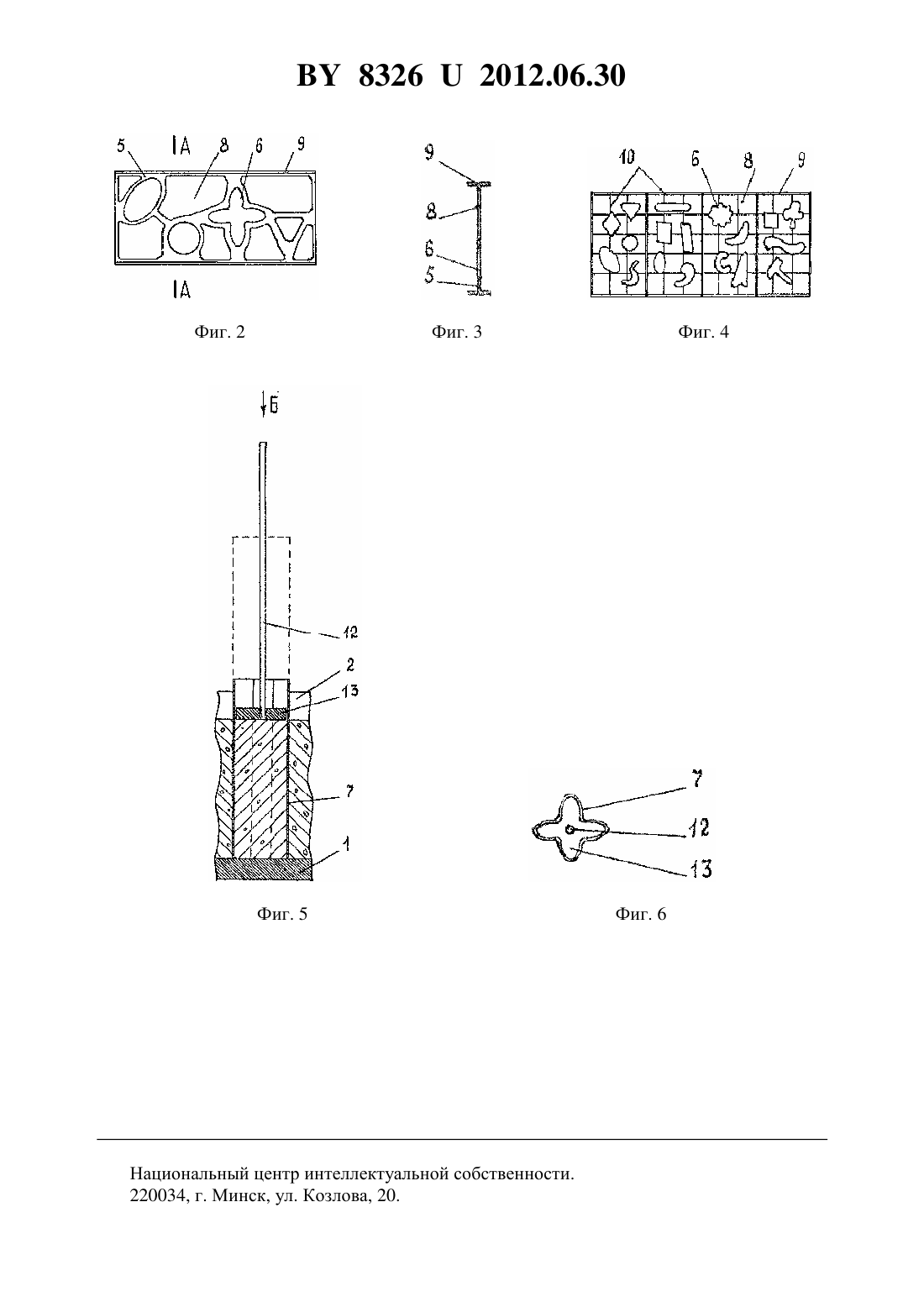

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Щепочкина Юлия Алексеевна(72) Автор Щепочкина Юлия Алексеевна(73) Патентообладатель Щепочкина Юлия Алексеевна(57) 1. Разъемная форма, содержащая поддон, боковые и торцевые стенки, элементы крепления, отличающаяся тем, что снабжена пластиной с направителями для установки съемных емкостей под инкрустирующий материал, причем пластина размещена на стенках, а торцы емкостей выполнены открытыми. 2. Разъемная форма по п. 1, отличающаяся тем, что пластина разделена на секции.(56) 1. Афанасьев А.А. Бетонные работы. - М. Высш. шк., 1991. - С. 261. 2. Черных В.Ф. Стеновые и отделочные материалы. - М. Росагропромиздат, 1991. С. 112, 147. Полезная модель относится к устройствам для изготовления строительных декоративных бетонных изделий, преимущественно панелей и плит. Известна форма для изготовления плит, состоящая из поддона, стенок, элементов крепления 1. Известна разъемная форма, содержащая поддон, боковые и торцевые стенки, элементы крепления 2. Известные формы не предназначены для изготовления инкрустированных изделий. 83262012.06.30 Задачей полезной модели является расширение функциональных возможностей формы. Технический результат достигается тем, что разъемная форма, содержащая поддон,боковые и торцевые стенки, элементы крепления, снабжена пластиной с направителями для установки съемных емкостей под инкрустирующий материал, причем пластина размещена на стенках, а торцы емкостей выполнены открытыми. Пластина разделена на секции. На фиг. 1 показана разъемная форма, вид сбоку на фиг. 2 - вид на пластину сверху на фиг. 3 изображено сечение пластины по А-А на фиг. 4 изображена пластина, разделенная на секции на фиг. 5 изображено приспособление для удерживания инкрустирующего материала при извлечении съемной емкости на фиг. 6 - вид на приспособление по Б на фиг. 5. Разъемная форма содержит поддон 1, боковые 2 и торцевые 3 стенки, элементы 4 крепления. Форма снабжена пластиной 5 с направителями (вырезами) 6 для установки съемных емкостей 7 под инкрустирующий материал и отверстиями 8 для заполнения формы бетонной смесью. Направители могут иметь разнообразную форму (круг, овал, треугольник и другое). Пластина размещена в верхней части формы и опирается на ее стенки (боковые или торцевые). Пластина имеет бортики 9, препятствующие ее смещению относительно стенок (боковых или торцевых). Пластина разделена на секции 10. В качестве материала для изготовления пластин используется фанера, металлический лист, металлическая сетка. Для изготовления съемных емкостей используются жесткие тонкостенные материалы (пластмасса, сталь) с гладкой поверхностью. Поперечное сечение съемной емкости повторяет контур направителя (круг, овал, треугольник и другое). Торцы емкостей выполнены открытыми. Торцы емкостей (выступающие из формы) могут быть снабжены съемными крышками 11. Секции выполнены взаимозаменяемыми. Секции могут иметь направители или не иметь их. Для удерживания инкрустирующего материала при извлечении съемной емкости из формы используется приспособление в виде штока (трубы) 12 и заменяемого поршня 13,повторяющего внутренний контур поперечного сечения съемной емкости. Из поддона 1, боковых стенок 2, торцевых стенок 3 посредством элементов 4 крепления собирают форму, смазывают ее машинным маслом или вазелином. На стенках (боковых или торцевых) размещают пластину 5, при этом бортики 9 препятствуют ее смещению относительно стенок. В направители 6 пластины пропускают съемные емкости 7 так, что нижние их торцы контактируют с поддоном, а верхние торцы выступают из формы. Съемные емкости заполняют инкрустирующим материалом (цветной бетонной смесью, цветной цементно-песчаной смесью, цветным цементным тестом). Заполненные до требуемого уровня съемные емкости закрывают крышками 11. После этого через отверстия 8 загружают основную бетонную смесь и уплотняют содержимое формы. Со съемных емкостей снимают крышки. Через верхний торец каждой емкости вводят приспособление до соприкосновения поршня 13 с инкрустирующим материалом. Затем,удерживая шток 12 неподвижно, извлекают из формы съемную емкость. Инкрустирующий материал при этом остается в основной бетонной смеси. Для изменения расположения съемных емкостей в форме пластину переворачивают. При выполнении пластины,состоящей из секций 10, возможна их перестановка местами и переворачивание. После затвердевания основной бетонной смеси и инкрустирующего материала форму разбирают и извлекают готовое инкрустированное изделие. Использование предложенной разъемной формы обеспечивает получение бетонных изделий с многовариантными цветными изображениями, что значительно расширяет ее функциональные возможности. С применением предложенной формы можно также изготавливать заготовку большой толщины для последующего распиливания ее на несколько инкрустированных плит. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
