Качели садовые

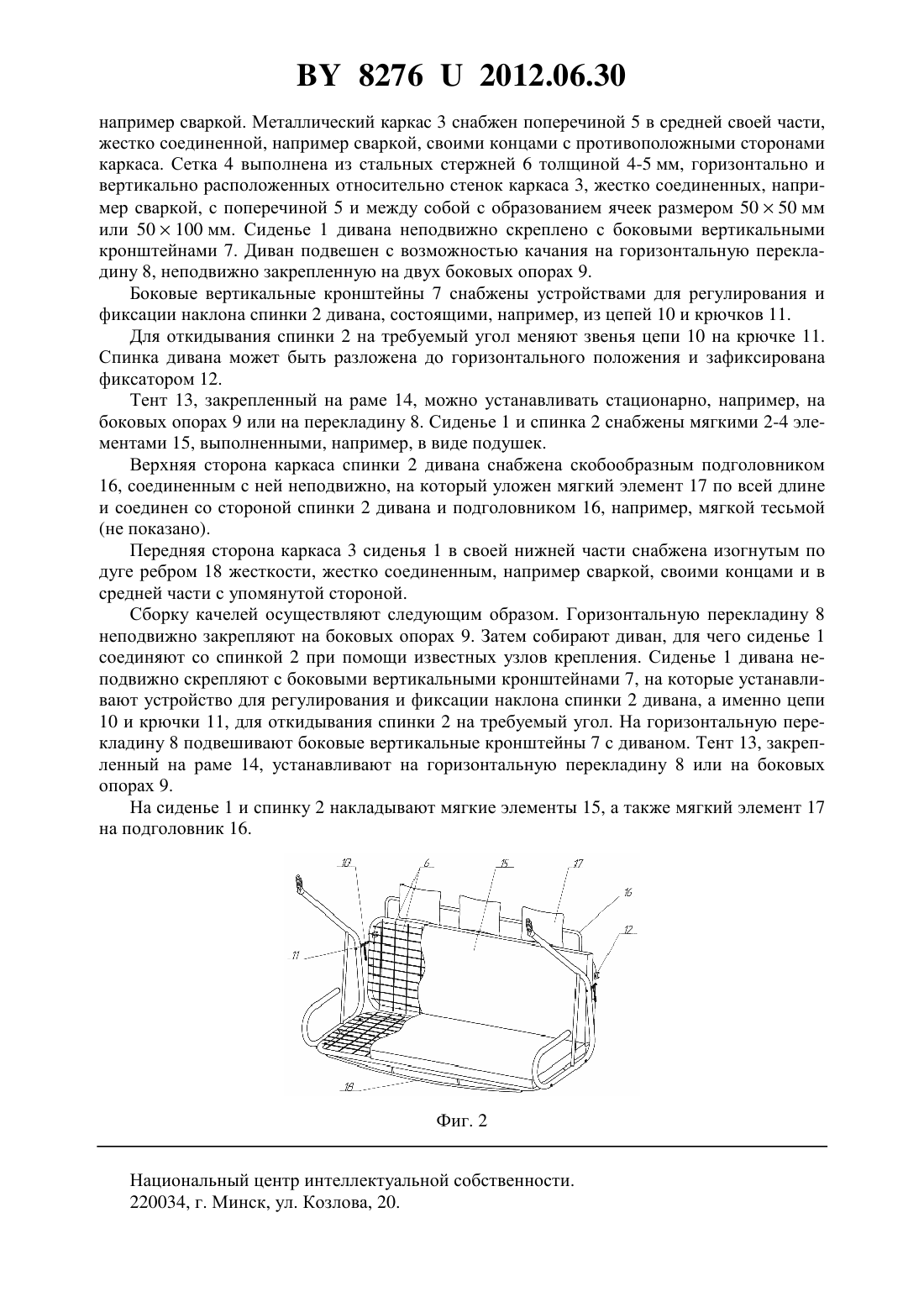

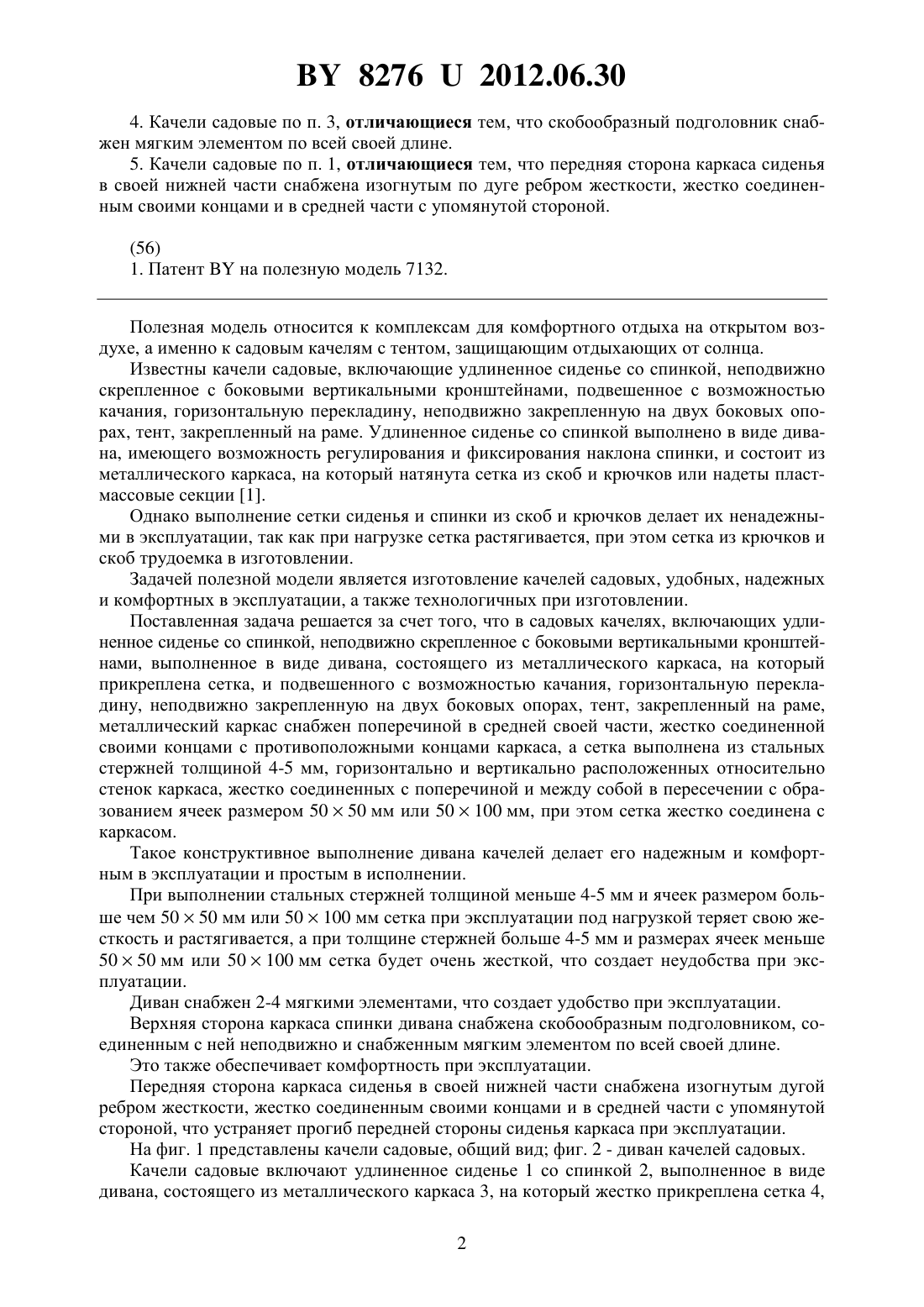

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Киселев Сергей Александрович(72) Автор Киселев Сергей Александрович(73) Патентообладатель Киселев Сергей Александрович(57) 1. Качели садовые, включающие удлиненное сиденье со спинкой, неподвижно соединенное с боковыми вертикальными кронштейнами и выполненное в виде дивана, состоящего из металлического каркаса, на который прикреплена сетка, имеющего возможность регулирования и фиксирования наклона спинки и подвешенного с возможностью качания на горизонтальную перекладину, неподвижно закрепленную на двух боковых опорах, тент,закрепленный на раме, отличающиеся тем, что металлический каркас снабжен поперечиной в средней своей части, жестко соединенной своими концами с противоположными сторонами каркаса, а сетка выполнена из стальных стержней толщиной 4-5 мм, горизонтально и вертикально расположенных относительно стенок каркаса, жестко соединенных с поперечиной и между собой с образованием ячеек размером 5050 мм или 50100 мм, при этом сетка жестко прикреплена к металлическому каркасу. 2. Качели садовые по п. 1, отличающиеся тем, что диван снабжен мягкими 2-4 элементами. 3. Качели садовые по п. 1, отличающиеся тем, что верхняя сторона каркаса спинки снабжена скобообразным подголовником, соединенным с ней неподвижно. 82762012.06.30 4. Качели садовые по п. 3, отличающиеся тем, что скобообразный подголовник снабжен мягким элементом по всей своей длине. 5. Качели садовые по п. 1, отличающиеся тем, что передняя сторона каркаса сиденья в своей нижней части снабжена изогнутым по дуге ребром жесткости, жестко соединенным своими концами и в средней части с упомянутой стороной.(56) 1. Патентна полезную модель 7132. Полезная модель относится к комплексам для комфортного отдыха на открытом воздухе, а именно к садовым качелям с тентом, защищающим отдыхающих от солнца. Известны качели садовые, включающие удлиненное сиденье со спинкой, неподвижно скрепленное с боковыми вертикальными кронштейнами, подвешенное с возможностью качания, горизонтальную перекладину, неподвижно закрепленную на двух боковых опорах, тент, закрепленный на раме. Удлиненное сиденье со спинкой выполнено в виде дивана, имеющего возможность регулирования и фиксирования наклона спинки, и состоит из металлического каркаса, на который натянута сетка из скоб и крючков или надеты пластмассовые секции 1. Однако выполнение сетки сиденья и спинки из скоб и крючков делает их ненадежными в эксплуатации, так как при нагрузке сетка растягивается, при этом сетка из крючков и скоб трудоемка в изготовлении. Задачей полезной модели является изготовление качелей садовых, удобных, надежных и комфортных в эксплуатации, а также технологичных при изготовлении. Поставленная задача решается за счет того, что в садовых качелях, включающих удлиненное сиденье со спинкой, неподвижно скрепленное с боковыми вертикальными кронштейнами, выполненное в виде дивана, состоящего из металлического каркаса, на который прикреплена сетка, и подвешенного с возможностью качания, горизонтальную перекладину, неподвижно закрепленную на двух боковых опорах, тент, закрепленный на раме,металлический каркас снабжен поперечиной в средней своей части, жестко соединенной своими концами с противоположными концами каркаса, а сетка выполнена из стальных стержней толщиной 4-5 мм, горизонтально и вертикально расположенных относительно стенок каркаса, жестко соединенных с поперечиной и между собой в пересечении с образованием ячеек размером 5050 мм или 50100 мм, при этом сетка жестко соединена с каркасом. Такое конструктивное выполнение дивана качелей делает его надежным и комфортным в эксплуатации и простым в исполнении. При выполнении стальных стержней толщиной меньше 4-5 мм и ячеек размером больше чем 5050 мм или 50100 мм сетка при эксплуатации под нагрузкой теряет свою жесткость и растягивается, а при толщине стержней больше 4-5 мм и размерах ячеек меньше 5050 мм или 50100 мм сетка будет очень жесткой, что создает неудобства при эксплуатации. Диван снабжен 2-4 мягкими элементами, что создает удобство при эксплуатации. Верхняя сторона каркаса спинки дивана снабжена скобообразным подголовником, соединенным с ней неподвижно и снабженным мягким элементом по всей своей длине. Это также обеспечивает комфортность при эксплуатации. Передняя сторона каркаса сиденья в своей нижней части снабжена изогнутым дугой ребром жесткости, жестко соединенным своими концами и в средней части с упомянутой стороной, что устраняет прогиб передней стороны сиденья каркаса при эксплуатации. На фиг. 1 представлены качели садовые, общий вид фиг. 2 - диван качелей садовых. Качели садовые включают удлиненное сиденье 1 со спинкой 2, выполненное в виде дивана, состоящего из металлического каркаса 3, на который жестко прикреплена сетка 4,2 82762012.06.30 например сваркой. Металлический каркас 3 снабжен поперечиной 5 в средней своей части,жестко соединенной, например сваркой, своими концами с противоположными сторонами каркаса. Сетка 4 выполнена из стальных стержней 6 толщиной 4-5 мм, горизонтально и вертикально расположенных относительно стенок каркаса 3, жестко соединенных, например сваркой, с поперечиной 5 и между собой с образованием ячеек размером 5050 мм или 50100 мм. Сиденье 1 дивана неподвижно скреплено с боковыми вертикальными кронштейнами 7. Диван подвешен с возможностью качания на горизонтальную перекладину 8, неподвижно закрепленную на двух боковых опорах 9. Боковые вертикальные кронштейны 7 снабжены устройствами для регулирования и фиксации наклона спинки 2 дивана, состоящими, например, из цепей 10 и крючков 11. Для откидывания спинки 2 на требуемый угол меняют звенья цепи 10 на крючке 11. Спинка дивана может быть разложена до горизонтального положения и зафиксирована фиксатором 12. Тент 13, закрепленный на раме 14, можно устанавливать стационарно, например, на боковых опорах 9 или на перекладину 8. Сиденье 1 и спинка 2 снабжены мягкими 2-4 элементами 15, выполненными, например, в виде подушек. Верхняя сторона каркаса спинки 2 дивана снабжена скобообразным подголовником 16, соединенным с ней неподвижно, на который уложен мягкий элемент 17 по всей длине и соединен со стороной спинки 2 дивана и подголовником 16, например, мягкой тесьмой(не показано). Передняя сторона каркаса 3 сиденья 1 в своей нижней части снабжена изогнутым по дуге ребром 18 жесткости, жестко соединенным, например сваркой, своими концами и в средней части с упомянутой стороной. Сборку качелей осуществляют следующим образом. Горизонтальную перекладину 8 неподвижно закрепляют на боковых опорах 9. Затем собирают диван, для чего сиденье 1 соединяют со спинкой 2 при помощи известных узлов крепления. Сиденье 1 дивана неподвижно скрепляют с боковыми вертикальными кронштейнами 7, на которые устанавливают устройство для регулирования и фиксации наклона спинки 2 дивана, а именно цепи 10 и крючки 11, для откидывания спинки 2 на требуемый угол. На горизонтальную перекладину 8 подвешивают боковые вертикальные кронштейны 7 с диваном. Тент 13, закрепленный на раме 14, устанавливают на горизонтальную перекладину 8 или на боковых опорах 9. На сиденье 1 и спинку 2 накладывают мягкие элементы 15, а также мягкий элемент 17 на подголовник 16. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
